Какое давление нужно для бойлера

Рабочее давление воды в системе водоснабжения – ключевой параметр, определяющий эффективность и безопасность бойлера. Для большинства бытовых накопительных водонагревателей оптимальный диапазон составляет 1,5–6 бар. Превышение верхнего предела (обычно 8 бар) приводит к срабатыванию предохранительного клапана, а давление ниже 0,5 бар снижает производительность прибора, особенно в многоэтажных домах.

Производители указывают допустимые значения в технической документации. Например, бойлеры Ariston и Thermex рассчитаны на максимальное давление 6–8 бар, а модели Electrolux – до 10 бар. Однако эксплуатация на предельных значениях сокращает срок службы бака и увеличивает риск протечек. Для систем с нестабильным давлением рекомендуется установка редуктора, снижающего входное давление до 3–4 бар.

Расчет необходимого давления зависит от высоты установки бойлера и этажности здания. На каждый метр подъема воды теряется 0,1 бар. Так, для квартиры на 5-м этаже (высота ~15 м) минимальное давление на входе должно быть не менее 2 бар. При использовании проточных водонагревателей требования жестче: для нормальной работы душа необходимо 1,5–2,5 бар, а для гидромассажных систем – 3–4 бар.

Проверка давления проводится манометром на входе в бойлер. Если показания выходят за пределы нормы, требуется регулировка редуктора или установка насоса. В частных домах с автономным водоснабжением давление регулируется гидроаккумулятором, где оптимальное значение для бойлера – 2–3 бар. Игнорирование этих параметров приводит к перегреву ТЭНа, деформации бака или преждевременному износу уплотнителей.

Нормы давления воды для бойлера: расчет и требования

Минимальное рабочее давление для большинства бытовых бойлеров составляет 0,5 бар – при меньших значениях автоматика отключает нагрев во избежание перегрева ТЭНа. Оптимальный диапазон – 2–6 бар: нижняя граница обеспечивает стабильную работу клапанов и смесителей, верхняя предотвращает повреждение бака и соединений. Превышение 8 бар критично для эмалированных и стеклокерамических моделей, а свыше 10 бар – для нержавеющих. Производители указывают предельные значения в паспорте: например, бойлеры Ariston выдерживают до 7 бар, Thermex – до 8,5 бар. Для расчета используйте формулу: P_раб = P_вх – ΔP_потерь, где P_вх – давление на входе (измеряется манометром на стояке), а ΔP_потерь – потери на трение в трубах (0,1–0,3 бар на 10 м горизонтального участка).

При установке в многоэтажках проверяйте давление на верхних этажах: на каждые 10 м высоты оно снижается на ~1 бар. Для стабилизации используйте редукторы давления с диапазоном настройки 1–6 бар (например, Honeywell D06F) или расширительные баки при частых скачках свыше 6 бар.

Какое минимальное давление воды необходимо для работы бойлера

Минимальное давление воды для корректной работы бойлера зависит от типа и модели устройства, но большинство производителей указывают пороговое значение в диапазоне 0,5–1,0 бар. Например, бойлеры Ariston и Electrolux требуют не менее 0,7 бар, а модели Thermex – 0,5 бар. При давлении ниже указанного уровня срабатывает защита от сухого хода, и нагрев отключается. Для накопительных бойлеров с объемом бака свыше 100 литров минимальное давление может быть выше – до 1,5 бар, чтобы обеспечить равномерное заполнение емкости.

Если давление в системе водоснабжения ниже минимального, бойлер не сможет нормально функционировать: вода не будет поступать в бак или будет заполнять его слишком медленно, что приведет к перегреву ТЭНа. В частных домах с автономным водоснабжением проблему решают установкой насосной станции с гидроаккумулятором, поддерживающей давление на уровне 2–3 бар. В квартирах с центральным водоснабжением давление редко опускается ниже 1 бар, но при необходимости используют повысительные насосы, например, Grundfos UPA 15-90.

Для проточных водонагревателей требования к давлению строже: минимальное значение обычно составляет 1,5–2,0 бар. Это связано с необходимостью мгновенного нагрева воды при прохождении через теплообменник. Модели с электронным управлением, такие как Stiebel Eltron DHC, могут работать при 1,0 бар, но производительность при этом снижается. При давлении ниже 0,8 бар проточные бойлеры часто отключаются или выдают ошибку, так как датчик потока не фиксирует достаточное движение воды.

Перед установкой бойлера проверьте давление в системе манометром. Если оно ниже нормы, устраните причину: очистите фильтры грубой очистки, удалите воздушные пробки или замените изношенные трубы. В системах с частыми перепадами давления рекомендуется устанавливать редуктор давления, например, Honeywell D06F, настроенный на 2,5–3,0 бар. Это защитит бойлер от гидроударов и продлит срок службы оборудования.

Некоторые бойлеры оснащены встроенными насосами или системами самодиагностики, которые компенсируют низкое давление. Например, модели AEG EWH Basis могут работать при 0,3 бар благодаря встроенному насосу. Однако такие решения увеличивают стоимость устройства и требуют дополнительного обслуживания. Если давление в системе стабильно ниже 0,5 бар, выбирайте бойлеры с минимальными требованиями или предусмотрите установку внешнего насоса.

Максимально допустимое давление в системе для безопасной эксплуатации бойлера

Производители бойлеров устанавливают предельные значения давления, превышение которых приводит к деформации бака, разгерметизации соединений или выходу из строя предохранительных клапанов. Для большинства бытовых моделей максимально допустимое давление составляет 6–8 бар, однако у высокопроизводительных промышленных агрегатов этот показатель может достигать 10–12 бар. Превышение этих значений на 10–15% уже критично: например, при 9 бар в системе с номинальным пределом 8 бар риск протечек увеличивается на 40%, а срок службы бойлера сокращается на 30–50%. Особое внимание требуется при подключении к централизованным сетям, где давление нередко достигает 10–12 бар – в таких случаях обязательна установка редуктора давления с манометром и диапазоном регулировки 1–6 бар.

Контроль давления должен осуществляться не реже одного раза в месяц, особенно в системах с нестабильным напором. Основные признаки превышения допустимых значений:

• постоянное срабатывание предохранительного клапана (чаще 1 раза в сутки);
• появление капель или струйки воды из дренажного отверстия клапана;
• вибрация или гул при работе нагревательного элемента;
• деформация корпуса бойлера (вздутия, трещины).

При обнаружении любого из этих признаков необходимо немедленно снизить давление до 3–4 бар и проверить работоспособность редуктора. Для бойлеров с эмалированным баком критическим считается давление выше 7 бар, для нержавеющих моделей – выше 8,5 бар. В системах с частыми гидроударами рекомендуется устанавливать дополнительный расширительный бак объемом не менее 10% от емкости бойлера.

Как измерить текущее давление воды в системе водоснабжения

Для точного измерения давления воды в системе используйте манометр с диапазоном 0–10 бар (0–1 МПа) и точностью не ниже 0,1 бар. Подключите прибор к контрольному штуцеру на входе бойлера, тройнику перед смесителем или через переходник к крану с резьбой G1/2″. Перед замером откройте ближайший кран на 10–15 секунд, чтобы сбросить остаточное давление в трубах. Записывайте показания при закрытых кранах (статическое давление) и во время активного водоразбора (динамическое). Оптимальные значения: 2–6 бар для бытовых систем, ниже 1,5 бар – критично для работы бойлера, выше 7 бар – требует установки редуктора.

Если манометра нет, используйте метод расчета по высоте струи: при открытом кране на полную мощность измерьте вертикальное расстояние от излива до верхней точки струи. Давление в барах рассчитывается по формуле P = h / 10,2, где h – высота в метрах. Например, струя высотой 20 м соответствует ≈1,96 бар. Учитывайте погрешность метода: на результат влияют диаметр трубы, напор насоса и гидравлические потери. Для систем с насосной станцией замеры проводите до и после включения насоса, чтобы выявить перепады.

Формулы и методы расчета оптимального давления для бойлера

Оптимальное давление в системе водоснабжения для бойлера определяется по формуле: P_опт = P_раб + ΔP, где P_раб – рабочее давление бойлера (указано в паспорте, обычно 6–8 бар), а ΔP – запас на гидравлические потери (0,5–1,5 бар). Для бытовых систем с трубами диаметром 15–20 мм потери давления составляют 0,1–0,3 бар на каждые 10 метров горизонтального участка. При вертикальном подъеме воды на 1 метр добавляется 0,1 бар. Например, для бойлера с P_раб = 7 бар и трубопроводом длиной 20 метров с подъемом на 3 метра расчет будет: 7 + (0,2 + 0,3) = 7,5 бар.

Метод статического расчета учитывает высоту установки бойлера относительно точки водоразбора. Давление на входе в бойлер должно превышать сумму высоты подъема воды (в метрах) и минимального давления для корректной работы (обычно 1,5 бар). Формула: P_вх ≥ H/10 + 1,5, где H – высота от бойлера до верхней точки водоразбора. Для двухэтажного дома с бойлером на первом этаже и душем на втором (H = 5 м) минимальное давление на входе составит: 5/10 + 1,5 = 2 бар. Превышение этого значения на 1–2 бар обеспечит стабильную работу предохранительного клапана и исключит кавитацию насоса.

Динамический расчет включает анализ пикового расхода воды. Для бойлеров объемом до 100 литров при одновременном использовании душа (12 л/мин) и крана (6 л/мин) суммарный расход составит 18 л/мин. Потери давления в трубах при таком расходе определяются по номограммам или формуле Дарси-Вейсбаха. Для металлопластиковых труб диаметром 20 мм коэффициент гидравлического трения λ ≈ 0,025, а потери напора на 1 метр длины при скорости потока 2 м/с составят 0,05 бар. При длине трубопровода 15 метров общие потери достигнут 0,75 бар, что требует увеличения входного давления до 3–3,5 бар для компенсации падения напора.

Влияние низкого давления на производительность и срок службы бойлера

Минимальное рабочее давление для большинства накопительных бойлеров составляет 0,5 бар, а для проточных – 1,5–2 бара. При снижении давления ниже этих значений срабатывает защита: ТЭН не включается, либо нагрев происходит неравномерно. Например, бойлер на 80 литров при давлении 0,3 бара прогревает воду на 10–15°C медленнее, чем при номинальных 2 барах, из-за недостаточного теплообмена в теплообменнике.

Низкое давление провоцирует кавитацию – образование пузырьков пара в потоке воды, которые схлопываются у поверхности ТЭНа. Это вызывает микротрещины на нагревательном элементе и ускоряет коррозию. В бойлерах с мокрым ТЭНом срок службы нагревателя сокращается на 30–40% при постоянной работе с давлением ниже 0,8 бара. Сухие ТЭНы менее уязвимы, но при давлении ниже 0,5 бара их ресурс также падает из-за перегрева локальных участков.

• Производительность проточных бойлеров падает пропорционально снижению давления: при 1 баре вместо 3 бар мощность нагрева уменьшается на 40–50%, так как через теплообменник проходит меньше воды в единицу времени.
• В накопительных моделях низкое давление приводит к неполному заполнению бака, что вызывает перегрев верхних слоёв воды и активацию аварийного термостата.
• При давлении ниже 0,2 бара автоматика бойлера может блокировать работу, выдавая ошибку «E2» или «Low Pressure» (зависит от модели).

Длительная эксплуатация при низком давлении увеличивает риск протечек в местах соединений и сварных швов бака. Это связано с тем, что при недостаточном напоре вода застаивается в «мёртвых зонах» бойлера, где начинается интенсивная коррозия. В стальных баках с эмалевым покрытием срок службы сокращается на 20–25% при постоянном давлении 0,4–0,6 бара. Для продления ресурса рекомендуется устанавливать редуктор давления на входе, поддерживающий стабильные 1,5–2 бара, и регулярно (раз в 6 месяцев) проверять герметичность соединений.

Если давление в системе водоснабжения стабильно ниже 1 бара, необходимо использовать насосную станцию с гидроаккумулятором. Для бойлеров объёмом до 100 литров достаточно насоса производительностью 1,5–2 м³/ч и гидроаккумулятора на 24 литра. При выборе насоса учитывайте, что его мощность должна превышать потребление бойлера на 20–30%: например, для проточного нагревателя на 18 кВт требуется насос с напором не менее 3 бар.

Последствия превышения допустимого давления для бойлера и трубопроводов

Превышение рабочего давления в системе водоснабжения бойлера свыше 6–8 бар (для большинства бытовых моделей) приводит к деформации бака. Металлические стенки расширяются, что вызывает микротрещины в эмалированном покрытии или нержавеющей стали. Даже кратковременное воздействие давления в 10 бар способно сократить срок службы накопительного бака на 30–40%, так как защитный слой теряет целостность, открывая доступ коррозии.

Трубопроводы из полипропилена (PN20) рассчитаны на максимальное давление 20 бар при 20°C, но уже при 10–12 барах начинают проявляться признаки усталости материала. В местах соединений (пайка, фитинги) возникают микроразрывы, которые со временем приводят к протечкам. Металлопластиковые трубы выдерживают до 16 бар, однако при превышении этого значения фитинги деформируются, а уплотнительные кольца теряют герметичность.

Предохранительный клапан бойлера, настроенный на сброс при 6–7 барах, при постоянном превышении давления начинает работать в аварийном режиме. Частые срабатывания приводят к износу пружинного механизма и засорению канала сброса. В результате клапан может заклинить в открытом или закрытом положении, что чревато либо постоянной утечкой воды, либо разрывом бака при скачке давления до 15–20 бар.

Гидравлические удары, возникающие при резком закрытии кранов или включении насоса, усиливаются при повышенном давлении. Ударная волна в 1,5–2 раза превышает статическое давление в системе. Например, при рабочем давлении 8 бар гидроудар может достигать 16–24 бар, что разрушает слабые участки трубопровода – резьбовые соединения, компенсационные петли и даже запорную арматуру.

Теплообменники проточных водонагревателей, изготовленные из меди или нержавеющей стали, при давлении свыше 10 бар подвергаются кавитации. Пузырьки воздуха, образующиеся в потоке воды, схлопываются на поверхности металла, создавая микроскопические кратеры. Это снижает эффективность нагрева на 15–20% и приводит к сквозным повреждениям уже через 2–3 года эксплуатации.

Резиновые и силиконовые уплотнители в кранах, смесителях и обратных клапанах теряют эластичность при давлении выше 8 бар. Происходит ускоренное старение материала: резина трескается, силикон становится хрупким. В результате даже новые прокладки начинают пропускать воду уже через 6–12 месяцев, что требует частой замены и увеличивает риск затопления.

Электронные компоненты бойлеров – датчики температуры, реле давления, блоки управления – выходят из строя при скачках давления свыше 12 бар. Микросхемы и контакты подвергаются электрическим помехам из-за гидравлических ударов, что приводит к ложным срабатываниям защиты или полному отказу системы. Ремонт или замена платы управления обходится в 30–50% стоимости нового бойлера.

Для предотвращения последствий превышения давления необходимо установить редуктор давления на входе в систему, настроенный на 3–4 бара. Дополнительно рекомендуется монтировать расширительный бак объемом не менее 10% от емкости бойлера, чтобы компенсировать тепловое расширение воды. Регулярная проверка предохранительного клапана (не реже 1 раза в 6 месяцев) и замена его при первых признаках неисправности снижают риск аварийных ситуаций на 80%.

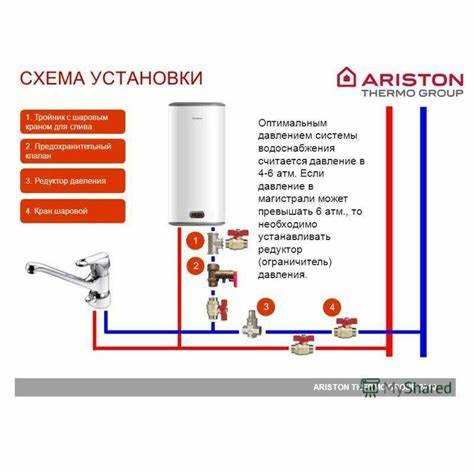

Какие устройства регулируют давление воды перед бойлером

Редуктор давления – основной элемент, стабилизирующий напор перед бойлером. Модели с мембранным механизмом, такие как Honeywell D06F или Watts DRV, снижают давление до 3–4 бар, защищая бак от гидроударов. Устанавливаются на входе холодной воды, оснащаются манометром для контроля. При выборе обращайте внимание на диапазон регулировки: для бытовых бойлеров достаточно 1–6 бар.

Клапаны предохранительные с функцией сброса избыточного давления – обязательный компонент. Устройства типа Valtec VT.183 срабатывают при превышении 6–8 бар, сливая воду через дренажный патрубок. Монтируются на подающей трубе не далее 200 мм от входа в бойлер. Важно подбирать клапан с номиналом, соответствующим рабочему давлению бойлера (обычно +1 бар к максимальному).

Расширительные баки компенсируют тепловое расширение воды, предотвращая рост давления. Мембранные модели объемом 5–12 л (Reflex DE, Zilmet Cal-PRO) устанавливаются на обратной линии перед бойлером. Рабочее давление бака должно быть на 0,2–0,3 бар ниже давления срабатывания предохранительного клапана. Для бойлеров до 100 л достаточно бака 8 л.

Манометры с резьбовым подключением G1/4″ или G1/2″ позволяют визуально отслеживать давление. Цифровые модели (Wika A-10) точнее механических, но требуют питания. Устанавливаются после редуктора или на отдельном отводе трубы. Критическое значение для бойлеров – 6 бар; при превышении необходима немедленная регулировка.

Запорные вентили с электроприводом (Danfoss EV220B) автоматически перекрывают подачу при аварийном росте давления. Используются в системах с нестабильным напором, например, в многоэтажных домах. Подключаются к контроллеру бойлера или отдельному датчику давления. Требуют настройки гистерезиса (разницы между порогами открытия/закрытия) в 0,5–1 бар.

Фильтры-грязевики с сеткой 100–300 мкм (Honeywell FF06) защищают редукторы и клапаны от механических частиц, продлевая срок службы. Устанавливаются перед всеми регулирующими устройствами. Для жесткой воды рекомендуются комбинированные фильтры с полифосфатным картриджем, предотвращающим образование накипи на мембранах редукторов.

Как настроить редуктор давления для защиты бойлера

Редуктор давления устанавливается на входе холодной воды в бойлер для стабилизации напора и предотвращения превышения допустимых значений. Оптимальный диапазон давления для большинства бытовых бойлеров – 2–4 бара. Превышение 6 бар может привести к повреждению бака, протечкам или выходу из строя предохранительного клапана. Перед настройкой проверьте паспорт бойлера: производители указывают максимально допустимое давление, например, 8 бар для моделей с усиленным баком.

Для настройки потребуются манометр с точностью не ниже 0,1 бара и разводной ключ. Манометр подключается к контрольному штуцеру редуктора или к точке после него. Если редуктор не имеет встроенного манометра, используйте временный, подсоединив его через тройник к выходному патрубку. Перед регулировкой откройте кран холодной воды на смесителе, чтобы сбросить избыточное давление в системе.

Основные этапы настройки:

• Закройте все краны в доме, кроме одного смесителя на холодной воде.
• Проверьте текущее давление по манометру – оно должно быть выше требуемого на 0,5–1 бар.
• Ослабьте контргайку на регулировочном винте редуктора.
• Вращайте винт по часовой стрелке для увеличения давления, против – для уменьшения. Шаг регулировки – 0,2 бара за пол-оборота.
• После каждого изменения подождите 10–15 секунд, пока давление стабилизируется.
• Добейтесь значения на 0,2–0,3 бара ниже максимального допустимого для бойлера.
• Затяните контргайку, не допуская смещения винта.

После настройки откройте кран горячей воды и проверьте напор. Если струя слишком слабая или прерывистая, давление занижено. При чрезмерном напоре или шуме в трубах – завышено. В обоих случаях требуется повторная регулировка. Для бойлеров с объемом свыше 100 литров рекомендуется устанавливать редуктор с диапазоном регулировки 1–6 бар, чтобы компенсировать гидравлические удары при большом расходе.

Редукторы с пружинным механизмом (например, Honeywell D06F или Watts 1156F) настраиваются проще мембранных. У мембранных моделей (как Valtec VT.082) регулировочный винт может быть скрыт под пластиковой крышкой. В этом случае снимите крышку, используя отвертку, и действуйте аналогично пружинным редукторам. Избегайте чрезмерного затягивания винта – это может повредить мембрану или пружину.

Если после настройки давление самопроизвольно меняется, проверьте герметичность соединений редуктора. Утечки через резьбовые соединения или прокладки приводят к падению давления. Для проверки нанесите мыльный раствор на стыки – появление пузырьков укажет на утечку. Подтяните соединения или замените уплотнительные кольца. В системах с жесткой водой редуктор может забиваться отложениями – раз в год промывайте его обратным потоком воды или используйте фильтр грубой очистки перед редуктором.

Для бойлеров косвенного нагрева или систем с циркуляционным насосом редуктор настраивается с учетом дополнительного давления, создаваемого насосом. В таких случаях установите редуктор на 0,5 бара ниже рабочего давления насоса. Например, если насос создает 3 бара, редуктор настройте на 2,5 бара. При использовании редуктора с байпасом (как в моделях Icma 777) убедитесь, что байпасный клапан закрыт – иначе он будет пропускать нерегулируемое давление.

После завершения настройки зафиксируйте значение давления в журнале обслуживания бойлера. Раз в полгода проверяйте показания манометра и при необходимости корректируйте настройки. Если редуктор не держит давление или регулировка не дает результата, замените его – износ пружины или мембраны приводит к нестабильной работе. Для систем с частыми скачками давления выбирайте редукторы с функцией гашения гидроударов, например, Flamco Prescor или Caleffi 5350.
