Антенный кабель телевизора – не просто проводник сигнала, но и канал для подачи питания на активное оборудование. Стандартное напряжение, используемое в большинстве систем, составляет 12 В постоянного тока (DC). Оно обеспечивает работу антенных усилителей, конвертеров спутниковых тарелок и других устройств, требующих внешнего питания. Однако в некоторых случаях встречаются и другие значения: 5 В (для маломощных усилителей) или 18–24 В (в спутниковых системах для питания LNB).
Подача напряжения осуществляется через инжектор питания – устройство, подключаемое между антенной и телевизором (или ресивером). Важно учитывать, что не все телевизоры поддерживают функцию подачи питания на антенный вход. В таких случаях требуется отдельный блок питания или использование ресивера с поддержкой Power over Coax (PoC). При подключении нескольких устройств (например, разветвителя) необходимо убедиться, что они совместимы с выбранным напряжением, иначе оборудование может выйти из строя.
Для проверки напряжения на кабеле используйте мультиметр в режиме измерения постоянного напряжения. Подключите щупы к центральной жиле и оплетке кабеля. Если показания отсутствуют, проверьте настройки ресивера или телевизора – возможно, функция питания отключена в меню. При работе с спутниковыми системами учитывайте, что напряжение может изменяться в зависимости от поляризации сигнала: 13 В для вертикальной и 18 В для горизонтальной.
Неправильное напряжение – частая причина нестабильной работы антенны. Превышение допустимых значений приводит к перегреву усилителей, а недостаточное – к слабому сигналу. При выборе оборудования обращайте внимание на технические характеристики: максимальное напряжение, ток потребления и тип питания (внешнее или через кабель). Для долговременной эксплуатации рекомендуется использовать кабели с низким сопротивлением и качественными разъемами, чтобы минимизировать потери напряжения.
Какие стандарты напряжения используются в телевизионных антенных кабелях
В телевизионных антенных системах применяются два основных стандарта напряжения питания: 5 В и 12 В, подаваемые по коаксиальному кабелю. Стандарт 5 В (DC) используется преимущественно для питания активных антенн и усилителей малой мощности, таких как комнатные или уличные антенны с низким энергопотреблением. Этот уровень напряжения безопасен для большинства устройств, но требует стабильного источника питания, так как падение напряжения на длинных кабелях (более 30 м) может приводить к снижению эффективности работы усилителя. Для компенсации потерь рекомендуется использовать кабели с низким погонным сопротивлением (например, RG-6 с медным центральным проводником) и инжекторы питания с регулировкой выходного напряжения.
12 В – более распространённый стандарт для питания мощных антенных усилителей, особенно в системах коллективного приёма (СКПТ) и спутникового ТВ. Это напряжение обеспечивает достаточный запас мощности для работы многодиапазонных усилителей и компенсации потерь в длинных линиях (до 100 м и более). Важно учитывать, что некоторые устройства, например спутниковые конвертеры (LNB), могут требовать точного напряжения в диапазоне 13–18 В для переключения поляризации (вертикальная/горизонтальная). При проектировании системы следует проверять совместимость оборудования: использование несоответствующего напряжения приводит к выходу из строя усилителей или некорректной работе тюнеров.
Как проверить напряжение на антенном кабеле мультиметром
- Убедитесь, что антенна или ресивер включены в сеть – без питания напряжение на кабеле не появится.
- Если мультиметр показывает 0 В, прозвоните кабель на обрыв: переключите прибор в режим прозвонки (или сопротивления 200 Ом) и коснитесь щупами центральной жилы и экрана на противоположных концах кабеля. Звуковой сигнал или низкое сопротивление (менее 1 Ом) подтвердят целостность.
- Для спутниковых систем проверьте напряжение на разных поляризациях: 13 В (вертикальная) и 18 В (горизонтальная). Переключение осуществляется через меню ресивера.
- При нестабильных показаниях (скачки напряжения) осмотрите разъёмы на предмет окисления или плохого контакта – зачистите их спиртом и подтяните соединения.
Какое напряжение необходимо для питания активных антенн
Активные телевизионные антенны требуют внешнего питания для работы встроенного усилителя. Стандартное напряжение, подаваемое по коаксиальному кабелю, составляет 5 В или 12 В. Эти значения регламентированы производителями оборудования и совместимы с большинством современных ТВ-тюнеров, ресиверов и антенных усилителей.
Напряжение 5 В чаще используется в компактных антеннах для городских условий, где уровень сигнала относительно стабилен. Оно обеспечивает достаточный ток для питания маломощных усилителей, потребляющих до 50 мА. Пример – антенны типа «волновой канал» с активным элементом, где энергопотребление минимально.
Для антенн с высоким коэффициентом усиления (от 20 дБ и выше) или работающих в зонах слабого сигнала применяется 12 В. Это напряжение позволяет запитать более мощные усилители, потребляющие до 200 мА, без риска падения напряжения на длинных участках кабеля. Например, логопериодические антенны или модели с широкополосными усилителями.
Некоторые ресиверы и ТВ-приставки поддерживают переключение напряжения питания антенны через меню настроек. Если устройство предлагает выбор между 5 В и 12 В, рекомендуется начинать с 5 В для экономии энергии и снижения нагрева усилителя. Переход на 12 В оправдан только при недостаточном уровне сигнала или при использовании кабеля длиной более 30 метров.

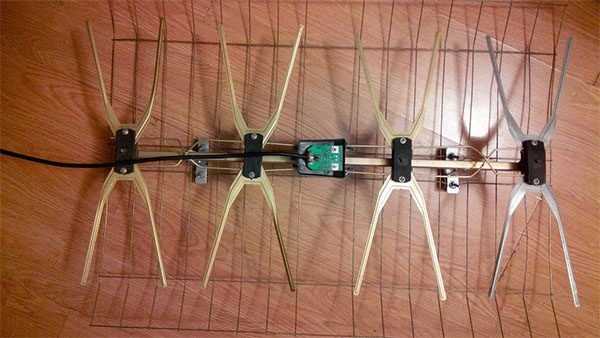

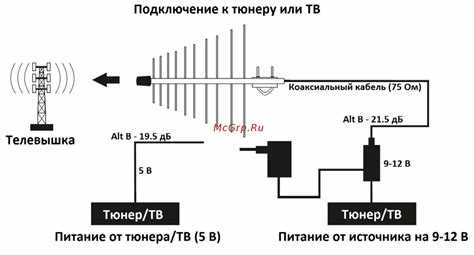

Важно учитывать, что напряжение питания подается по тому же коаксиальному кабелю, по которому передается ТВ-сигнал. Для разделения сигнала и питания используется инжектор питания (блок питания с развязкой) или встроенный источник в ресивере. При подключении нескольких устройств к одной антенне через разветвитель убедитесь, что он поддерживает проход питания – обычные сплиттеры блокируют постоянное напряжение.
При выборе напряжения обращайте внимание на маркировку антенны. Производители указывают допустимый диапазон, например, «5–12 В» или «только 12 В». Превышение рекомендованного значения может привести к выходу усилителя из строя, а занижение – к недостаточному усилению сигнала. В случае сомнений проверьте техническую документацию или тестируйте антенну с разными напряжениями, измеряя уровень сигнала.
Длина и качество кабеля напрямую влияют на эффективность питания. При использовании 12 В падение напряжения на кабеле RG-6 длиной 50 метров может достигать 1 В, что критично для маломощных усилителей. Для длинных линий рекомендуется применять кабель с меньшим затуханием (например, RG-11) или устанавливать дополнительный инжектор питания ближе к антенне.
Если антенна не работает при подаче стандартного напряжения, проверьте целостность кабеля и правильность подключения инжектора. В некоторых случаях проблема решается заменой блока питания на модель с более стабильным выходным напряжением. Избегайте использования несертифицированных адаптеров – они могут выдавать нестабильное напряжение, что приведет к искажениям сигнала или повреждению усилителя.
Почему на антенном кабеле появляется напряжение и как оно формируется
Напряжение на антенном кабеле ТВ возникает из-за необходимости питания активных устройств в цепи приема сигнала. Основные источники – тюнеры, усилители и конвертеры, которым требуется постоянное или переменное напряжение для работы. Стандартные значения: 5 В, 12 В, 13/18 В (для спутниковых систем) или 24 В. Эти параметры зависят от типа оборудования и протокола передачи данных.
В эфирных системах напряжение чаще всего подается через антенный вход телевизора или ресивера. Например, многие DVB-T2 тюнеры используют 5 В для питания встроенных малошумящих усилителей (LNA). Если кабель подключен к пассивной антенне, напряжение может отсутствовать, но при наличии активного усилителя оно необходимо для его функционирования. Проверка мультиметром на разъеме F-коннектора покажет наличие постоянного напряжения в пределах 4,5–5,5 В.
В спутниковом телевидении напряжение играет двойную роль: питание конвертера (LNB) и управление поляризацией. Для Ku-диапазона используются 13 В (вертикальная поляризация) и 18 В (горизонтальная). Некоторые мультисвитчи требуют 24 В для переключения между несколькими LNB. Если напряжение ниже 12 В, конвертер может не работать, что приведет к отсутствию сигнала. Рекомендуется использовать блоки питания с защитой от короткого замыкания и стабилизацией тока.
Формирование напряжения происходит в блоке питания ресивера или отдельном инжекторе. В большинстве случаев это импульсный источник с гальванической развязкой, преобразующий сетевое напряжение в требуемое постоянное. Для спутниковых систем критически важна фильтрация помех – некачественные блоки питания создают наводки, ухудшающие качество сигнала. При выборе оборудования обращайте внимание на параметры выходного напряжения: пульсации не должны превышать 50 мВ.
Проблемы с напряжением часто возникают из-за повреждения кабеля или окисления контактов. Если на разъеме F-коннектора напряжение есть, а на конце кабеля отсутствует, проверьте целостность оплетки и центральной жилы. Используйте кабель с двойным экранированием (например, RG-6 с коэффициентом экранирования не менее 90 дБ) и разъемы с позолоченными контактами. При длине кабеля свыше 30 метров применяйте усилители с отдельным питанием, чтобы компенсировать потери.

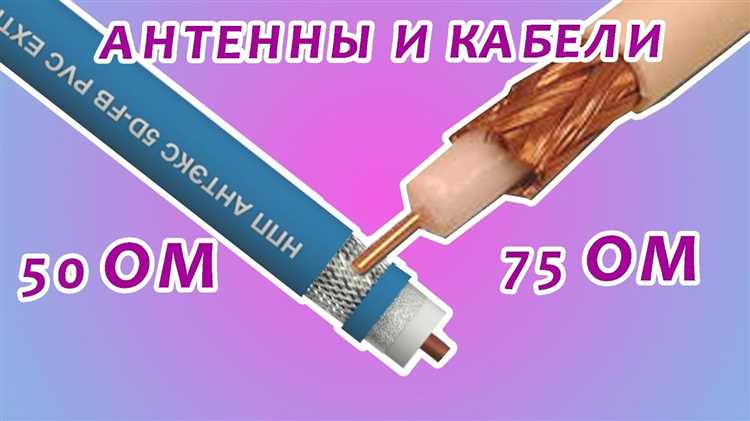

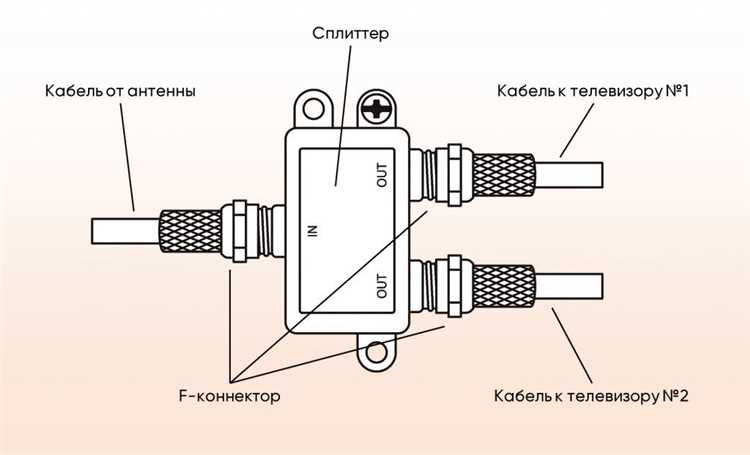

В системах с несколькими телевизорами напряжение может подаваться через сплиттеры с проходным питанием. Не все разветвители поддерживают эту функцию – на корпусе должна быть маркировка «Power Pass» или «DC Pass». При подключении нескольких устройств к одному кабелю убедитесь, что суммарная потребляемая мощность не превышает допустимую для блока питания. Например, спутниковый конвертер потребляет около 150 мА при 13 В, а активный усилитель – до 300 мА.
Для диагностики используйте мультиметр в режиме измерения постоянного напряжения. Подключите щупы к центральной жиле и оплетке кабеля. Если напряжение отсутствует, проверьте настройки ресивера (в меню часто есть опция «Питание антенны») или целостность предохранителя в блоке питания. При наличии напряжения, но отсутствии сигнала, измерьте ток потребления – его значение должно соответствовать паспортным данным устройства. Превышение нормы указывает на неисправность конвертера или усилителя.
При проектировании антенной системы учитывайте падение напряжения на длинных участках кабеля. Для расчета используйте формулу: ΔU = I × R, где I – ток потребления, R – сопротивление кабеля. Например, при токе 200 мА и сопротивлении кабеля 0,1 Ом/м на 50 метрах падение составит 1 В. Для компенсации выбирайте блоки питания с запасом по напряжению или используйте кабель большего сечения (например, RG-11 вместо RG-6).
Какие устройства влияют на уровень напряжение в ТВ-кабеле
Уровень напряжения в коаксиальном ТВ-кабеле зависит от активных и пассивных устройств в цепи. Основные источники изменений – усилители сигнала, делители, аттенюаторы и блоки питания. Каждое из них вносит коррективы в амплитуду сигнала, что критично для стабильного приема.
Усилители антенные и магистральные – ключевые элементы, повышающие напряжение сигнала. Бытовые модели работают с входным напряжением 5–12 В, подаваемым по кабелю, и усиливают сигнал на 15–30 дБ. Пример: усилитель Terra HA-126 требует 12 В и увеличивает уровень на 26 дБ. Неправильный выбор коэффициента усиления приводит к перегрузке тюнера или искажениям.
- Делители сигнала (сплиттеры) снижают напряжение пропорционально количеству выходов. Стандартный 2-выходной делитель ослабляет сигнал на 3,5–4 дБ, 4-выходной – на 7–8 дБ. Для компенсации потерь используют делители с проходным питанием, например, Eurosky ES-202P, пропускающие 12 В на антенну.
- Аттенюаторы намеренно уменьшают напряжение на 3–20 дБ. Применяются при избыточном сигнале от кабельного оператора или мощной антенны. Фиксированные модели (например, PROMAX AT-10) снижают уровень на 10 дБ, регулируемые – позволяют точно настроить ослабление.
- Блоки питания антенн обеспечивают постоянное напряжение 5–24 В для активных устройств. Нестабильное питание (пульсации, просадки) вызывает помехи и снижение качества изображения. Рекомендуется использовать импульсные блоки с фильтрацией, такие как Gal AMP-12V-1A, с выходным током не менее 500 мА.

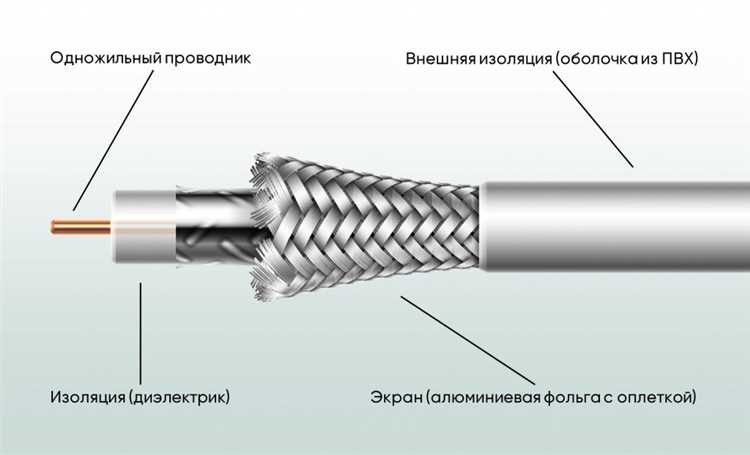

Пассивные компоненты – кабели, разъемы, переходники – также влияют на напряжение из-за потерь. Коаксиальный кабель RG-6 теряет 0,2–0,3 дБ/м на частоте 862 МГц. Окисленные F-разъемы увеличивают затухание на 1–2 дБ. Для минимизации потерь используют кабели с двойным экранированием (например, Belden 1694A) и обжимают разъемы пресс-клещами.
При диагностике проблем с напряжением проверяют последовательно: блок питания → усилитель → делители → кабель → тюнер. Измерения проводят тестером с высокоомным входом (не менее 1 МОм) или анализатором спектра. Критические значения: входное напряжение усилителя ниже 4,5 В – требуется замена блока питания; сигнал на входе тюнера выше 80 дБмкВ – необходим аттенюатор.
Как избежать повреждения оборудования при неправильном напряжении
Антенные кабели ТВ рассчитаны на напряжение от 5 до 24 В в зависимости от типа системы: спутниковое ТВ требует 13/18 В для питания конвертера, эфирное – обычно не более 5 В. Превышение этих значений даже на 30% приводит к перегреву усилителей, пробою конденсаторов в тюнерах и выходу из строя входных цепей телевизора. Особенно уязвимы устройства с пассивным питанием через кабель, где отсутствует встроенная защита от перенапряжения.
Перед подключением проверяйте выходное напряжение источника питания мультиметром. Для спутниковых систем используйте блоки питания с регулируемым напряжением и защитой от короткого замыкания, например, модели с маркировкой «LNB Power Supply» и диапазоном 13–24 В. Избегайте дешёвых адаптеров без сертификации: их реальные параметры часто не соответствуют заявленным, а пульсации напряжения достигают 1 В, что критично для чувствительной электроники.
Используйте гальваническую развязку при подключении к сетям с нестабильным напряжением. Трансформаторные развязки на 1:1 или оптоизоляторы в цепи питания антенны устраняют риск повреждения от наведённых токов и скачков напряжения. Для эфирных антенн с усилителем подойдут устройства с рабочим диапазоном 5–12 В и током до 200 мА, например, модели на базе микросхемы TPS54331.
Устанавливайте защитные диоды Шоттки на входе питания антенны. Они срабатывают при превышении напряжения на 0,3–0,5 В выше номинального, отводя избыточный ток на землю. Для спутниковых систем подойдут диоды с обратным напряжением 30 В и прямым током 1 А (например, 1N5822). При срабатывании защиты проверяйте источник питания на стабильность: частые перегрузки указывают на неисправность блока или неверную настройку параметров.
Какие проблемы возникают при нестабильном напряжении в антенном кабеле
Для диагностики используйте мультиметр: измерьте напряжение на разъёме антенного входа при подключённой нагрузке. При колебаниях более ±0,5 В от номинала проверьте блок питания ресивера или усилителя – чаще всего проблема в неисправных конденсаторах или некачественных адаптерах. Замените кабель на экранированный (например, RG-6) с низким сопротивлением, если падение напряжения наблюдается на длинных участках (свыше 30 м). При использовании пассивных разветвителей убедитесь, что их суммарное сопротивление не превышает 75 Ом, иначе напряжение упадёт ниже допустимого уровня.
