Проблемы с неработающими кнопками на магнитоле – распространённая неисправность, которая может проявляться по-разному: одни кнопки реагируют с задержкой, другие не срабатывают вовсе, а иногда перестаёт работать вся панель управления. Чаще всего это связано с физическим износом контактных площадок, окислением дорожек на плате или механическими повреждениями. В 70% случаев неисправность устраняется без замены деталей, если вовремя диагностировать причину.
Первым шагом проверьте питание магнитолы. Низкое напряжение (ниже 11,5 В) может вызывать сбои в работе кнопок, особенно на моделях с сенсорным управлением. Измерьте напряжение на клеммах аккумулятора и разъёме магнитолы мультиметром. Если показатели в норме (12–14,5 В), переходите к осмотру кнопок. На моделях с механическими клавишами (например, Pioneer DEH-X8800BT) часто выходит из строя резистивная плёнка под кнопками – её можно заменить или временно восстановить токопроводящим клеем.
Для магнитол с сенсорными панелями (как Alpine iLX-W650) характерны проблемы с шлейфом дисплея. Если часть кнопок не реагирует, а экран работает нормально, проверьте соединение шлейфа с платой. Окисление контактов или микротрещины на гибком кабеле – типичная причина. В таких случаях помогает чистка контактов спиртом и повторная установка шлейфа. При повреждении самого шлейфа потребуется замена или пайка повреждённых участков.
Если кнопки не работают после попадания влаги, немедленно отключите магнитолу от питания. Разберите устройство и просушите плату в течение 24–48 часов при комнатной температуре. Используйте изопропиловый спирт (90%+) для удаления окислов с контактов. На моделях с металлическими кнопками (например, Sony XAV-AX5000) коррозия часто поражает микропереключатели – их можно заменить на аналогичные (например, ALPS SKHHAKA010).
В редких случаях неисправность кроется в прошивке магнитолы. На устройствах с обновляемым ПО (как JVC KW-M750BT) сбои в работе кнопок могут возникать после неудачного обновления. Попробуйте сбросить настройки к заводским или перепрошить устройство через USB. Если проблема сохраняется, проверьте микросхему контроллера кнопок на плате – её выход из строя требует профессионального ремонта или замены модуля.

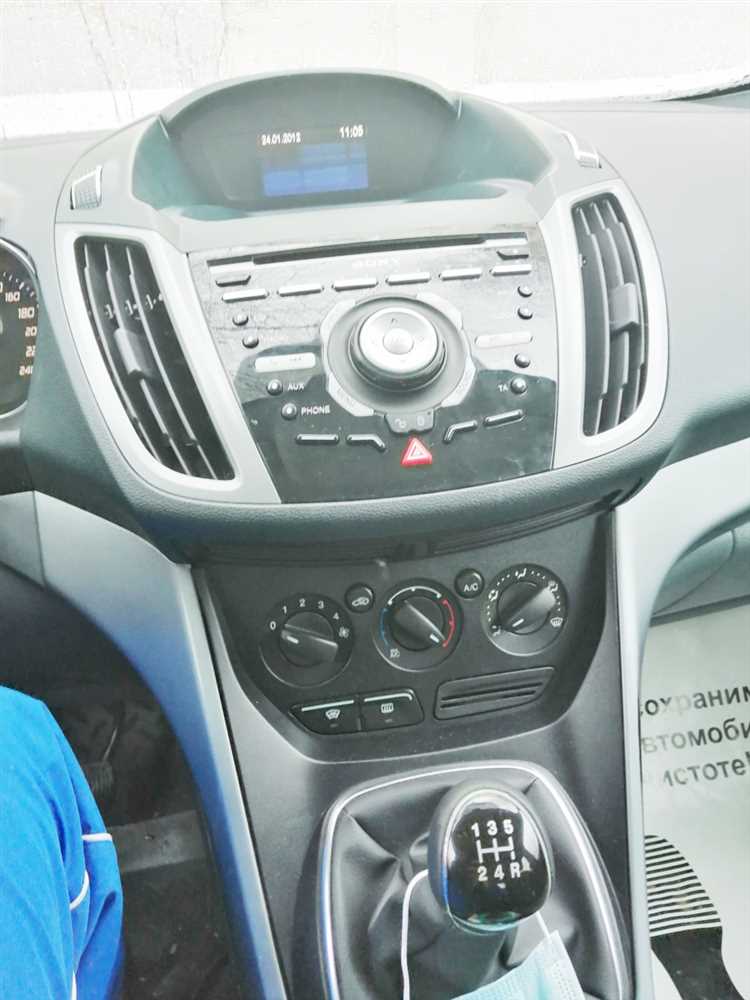

Не работают кнопки на магнитоле: способы устранения
Первым шагом проверьте контакты под кнопками. Часто проблема возникает из-за окисления или загрязнения контактных площадок. Снимите переднюю панель магнитолы (если это предусмотрено конструкцией) и осмотрите плату. Для очистки используйте изопропиловый спирт (не менее 90%) и мягкую кисть – аккуратно протрите контакты, избегая чрезмерного давления. Если кнопки сенсорные, проверьте шлейф, соединяющий панель с основной платой: он может быть повреждён или неплотно подключён. В 70% случаев такая очистка восстанавливает работоспособность.
Если механические кнопки не реагируют, но сенсорные работают, вероятно, износились тактовые переключатели (микрокнопки). Их можно заменить самостоятельно: найдите аналоги по маркировке (например, TS-1187A или SKHHLQA010) и выпаяйте старые, используя паяльник с тонким жалом. При пайке не перегревайте плату – температура не должна превышать 300°C. Для временного решения можно капнуть на кнопку контактол или графитовую смазку, но это лишь отсрочит замену.
Когда не работают все кнопки, включая пульт ДУ, проверьте питание микроконтроллера. Измерьте напряжение на стабилизаторе (обычно 7805 или AMS1117) – оно должно быть в пределах 4,8–5,2 В. Если напряжение занижено, замените конденсаторы фильтра (электролиты 100–470 мкФ) или сам стабилизатор. Также осмотрите кварцевый резонатор (частота 8–16 МГц) – при его неисправности контроллер не обрабатывает сигналы. В крайнем случае прошейте магнитолу заново, используя дамп с официального сайта производителя.
Как проверить кнопки на механические повреждения
Отключите магнитолу от питания и извлеките её из панели, чтобы получить доступ к кнопкам. Осмотрите каждую клавишу на наличие трещин, сколов или деформаций пластика – даже микротрещины могут нарушать контакт. Особое внимание уделите кнопкам с высокой частотой использования: «Громкость», «Следующий трек», «Режим». Если пластик кнопки повреждён, замените её или весь блок управления.
Проверьте подвижность кнопок, нажимая на них с усилием в 1–2 Н (примерно как при обычном нажатии). Заклинивание или неравномерный ход указывает на попадание пыли, грязи или износ механизма. При наличии люфта более 0,5 мм требуется разборка и чистка направляющих. Используйте пластиковый инструмент для поддевания кнопок – металлические предметы могут повредить корпус.
Осмотрите резиновые или силиконовые мембраны под кнопками. На них не должно быть разрывов, следов высыхания или липкого налёта. Если мембрана потеряла эластичность, замените её на аналог с аналогичным сопротивлением (обычно 50–200 Ом). Для проверки целостности мембраны используйте мультиметр в режиме прозвонки: при нажатии кнопки сопротивление должно падать до 0 Ом.
Проверьте контактные площадки на плате под кнопками. Окисление, коррозия или отслоение дорожек – частая причина неисправностей. Очистите площадки ластиком или спиртом (изопропиловым, 90%+), затем протрите безворсовой салфеткой. Если дорожки повреждены, восстановите их токопроводящей пастой или пайкой. Избегайте чрезмерного давления при чистке – это может повредить тонкий слой меди.
Соберите магнитолу и подключите питание. Проверьте работу кнопок в разных режимах: короткое нажатие, удержание, одновременное нажатие нескольких клавиш. Если проблема сохраняется, протестируйте кнопки на другой магнитоле или замените блок управления целиком. Для профилактики используйте силиконовые защитные накладки на кнопки – они снижают износ и предотвращают попадание пыли.
Чистка контактов кнопок магнитолы спиртом
Для чистки контактов кнопок магнитолы подходит изопропиловый спирт с концентрацией не менее 90%. Он быстро испаряется, не оставляя следов, и эффективно растворяет окислы, жир и пыль. Этиловый спирт (70–95%) тоже пригоден, но менее эффективен из-за содержания воды. Избегайте водки или технического спирта с примесями – они могут усугубить коррозию.
Перед чисткой отключите магнитолу от питания и извлеките её из панели. Снимите переднюю панель или защитную крышку, чтобы получить доступ к кнопкам. Для разборки используйте пластиковые лопатки или тонкую отвёртку, обёрнутую изолентой, чтобы не повредить пластик. Если кнопки съёмные, аккуратно извлеките их, поддев с обратной стороны.
Нанесите спирт на безворсовую салфетку или ватную палочку, слегка смочив её. Протрите контактные площадки на плате и резиновые кнопки с токопроводящими дорожками. Для труднодоступных мест используйте зубочистку, обёрнутую салфеткой. Не лейте спирт прямо на плату – это может вызвать короткое замыкание. После обработки дайте деталям высохнуть 3–5 минут при комнатной температуре.
Проверьте состояние резиновых кнопок: если токопроводящее покрытие стёрлось, восстановите его специальным графитовым спреем или клеем для ремонта пультов. Наносите состав тонким слоем, избегая излишков. При сильном окислении контактов на плате используйте ластик для удаления налёта, затем протрите спиртом. Не применяйте наждачную бумагу – она повредит покрытие.
Соберите магнитолу в обратном порядке, убедившись, что все детали установлены правильно. Подключите питание и протестируйте кнопки. Если проблема сохраняется, проверьте пайку контактов на плате – возможно, потребуется перепаять микросхему или шлейф. Храните магнитолу в сухом месте, чтобы предотвратить повторное окисление.
Замена изношенных кнопок на новые
Первым шагом определите модель магнитолы и тип кнопок. Большинство производителей используют стандартные тактовые переключатели с размерами 6×6 мм, 8×8 мм или 12×12 мм. Для точного подбора сверьтесь с сервисной документацией или измерьте посадочное место штангенциркулем. Оригинальные кнопки часто маркируются кодом на корпусе (например, TS-1187A для Pioneer), но подойдут и аналоги от Omron, ALPS или Panasonic. При заказе учитывайте высоту кнопки – она должна соответствовать толщине передней панели, иначе возникнут проблемы с нажатием.
Демонтаж начинайте с отключения питания и снятия передней панели. Кнопки крепятся на плате пайкой или защёлками – в первом случае потребуется паяльник мощностью 25–40 Вт с тонким жалом и припой ПОС-61. Прогрейте контакты по 2–3 секунды, аккуратно подденьте кнопку пинцетом и удалите остатки припоя оплёткой. Для кнопок на защёлках используйте пластиковую лопатку, чтобы не повредить плату. Перед установкой новых элементов очистите посадочные отверстия от окислов спиртом и проверьте целостность дорожек мультиметром в режиме прозвонки.
При пайке новых кнопок соблюдайте полярность: ключ на корпусе (обычно метка или выступ) должен совпадать с обозначением на плате. Наносите припой точечно, избегая перегрева – максимальное время контакта паяльника с контактом 4 секунды. После установки проверьте работоспособность каждой кнопки тестером или подключив магнитолу к питанию. Если кнопка не срабатывает, убедитесь в отсутствии холодной пайки или замыкания соседних контактов. Для защиты от влаги нанесите на места пайки тонкий слой силиконового герметика Dow Corning 3140.
Проверка шлейфа подключения панели управления
Отсоедините переднюю панель магнитолы, предварительно отключив питание. Осмотрите шлейф на наличие механических повреждений: перегибов, потертостей, окисления контактов или следов коррозии. Особое внимание уделите участкам у разъемов – там чаще всего возникают микротрещины, невидимые невооруженным глазом. Если шлейф гибкий, аккуратно согните его в разных направлениях: прерывистый контакт может проявляться только при определенном положении. Для проверки целостности используйте мультиметр в режиме прозвонки – прозвоните каждый проводник от начала до конца, сопротивление должно быть близко к нулю.
- Отключите магнитолу от бортовой сети, сняв клемму с аккумулятора или вынув предохранитель аудиосистемы.
- Демонтируйте панель управления, следуя инструкции для вашей модели (обычно требуется отщелкнуть защелки или открутить 2–4 винта).
- Отсоедините шлейф от платы, потянув за разъем строго перпендикулярно поверхности – рывки или перекос могут повредить контакты.
- Очистите контакты шлейфа и разъема на плате спиртовой салфеткой или ластиком (для удаления окислов). Избегайте абразивов – они стирают покрытие.
- Подключите шлейф обратно, убедившись в полном вхождении разъема в гнездо. Проверьте фиксацию – слабое соединение часто становится причиной нестабильной работы.
- Соберите панель и подайте питание. Если кнопки заработали, но проблема периодически возвращается, замените шлейф – временные решения не устраняют микроповреждения.
Обновление прошивки магнитолы для устранения программных сбоев
Программные сбои – одна из основных причин некорректной работы кнопок на магнитоле. Производители регулярно выпускают обновления прошивки, исправляющие баги, улучшающие совместимость с устройствами и оптимизирующие работу интерфейса. Если кнопки перестали реагировать или работают с задержкой, первым шагом должно стать проверка актуальной версии ПО. Для этого зайдите в меню настроек магнитолы, найдите раздел «О системе» или «Информация» и сравните текущую версию с последней на официальном сайте производителя.
Перед обновлением подготовьте всё необходимое: USB-флешку объёмом не менее 4 ГБ (отформатированную в FAT32), стабильный источник питания для магнитолы (подключение к бортовой сети автомобиля или внешний блок питания на 12 В) и файл прошивки, скачанный только с официального ресурса. Избегайте сторонних источников – нелицензионные прошивки могут содержать вредоносный код или несовместимые драйверы, что приведёт к полному отказу устройства. Убедитесь, что модель магнитолы совпадает с версией прошивки: даже незначительные различия в аппаратной ревизии могут вызвать ошибки.
- Отключите все дополнительные устройства (Bluetooth, AUX, USB-накопители с медиафайлами), кроме флешки с прошивкой.
- Распакуйте архив с прошивкой на флешку в корневой каталог – не создавайте папок, иначе магнитола не обнаружит файл.
- Вставьте флешку в USB-порт магнитолы и дождитесь автоматического запуска процесса обновления. Если этого не произошло, перезагрузите устройство с подключённой флешкой.
Во время обновления ни в коем случае не отключайте питание магнитолы и не извлекайте флешку. Процесс может занять от 5 до 20 минут, в зависимости от модели и объёма прошивки. На экране обычно отображается прогресс-бар или индикатор выполнения – следите за ним. Если магнитола зависнет на одном из этапов дольше 10 минут, выполните принудительную перезагрузку (удерживайте кнопку питания 10–15 секунд), но не пытайтесь повторно запустить обновление без диагностики. В некоторых случаях потребуется сброс к заводским настройкам через сервисное меню.
После успешного обновления проверьте работоспособность кнопок. Если проблема сохраняется, причиной может быть аппаратная неисправность (окисление контактов, повреждение шлейфа) или конфликт с другими компонентами автомобиля. Для диагностики подключите магнитолу к ПК через диагностический кабель (если поддерживается) и запустите специализированное ПО, например, TestMode для устройств Pioneer или CarPlay Test Utility для систем с Apple CarPlay. Эти утилиты позволяют проверить состояние кнопок на уровне драйверов и выявить программные конфликты.
Если обновление прошивки не помогло, а диагностика не выявила ошибок, обратитесь в авторизованный сервисный центр. Самостоятельное вмешательство в аппаратную часть (разборка, пайка) без соответствующих навыков может привести к потере гарантии или необратимому повреждению устройства. В сервисе проведут глубокую диагностику с использованием осциллографа и мультиметра, проверят целостность микросхем и шлейфов, а также выполнят калибровку сенсорных панелей (если кнопки сенсорные). Стоимость ремонта обычно составляет 30–50% от цены новой магнитолы, поэтому взвесьте целесообразность восстановления старого устройства.
Проверка питания и предохранителей магнитолы
Первым шагом диагностики неработающих кнопок магнитолы станет проверка напряжения на разъёме питания. Используйте мультиметр в режиме измерения постоянного напряжения (20 В). Подключите чёрный щуп к массе (корпусу автомобиля), красный – к контакту +12 В (обычно жёлтый провод). Нормальное значение – 11,5–14,5 В. Если напряжение отсутствует или ниже 11 В, проблема в цепи питания, а не в кнопках.
Проверьте предохранитель магнитолы, расположенный в монтажном блоке автомобиля. Маркировка предохранителя указана на крышке блока или в инструкции к авто (часто 10–20 А). Извлеките его пинцетом и осмотрите на просвет: перегоревший предохранитель имеет разорванную нить. Замените на аналогичный по номиналу – использование предохранителя большего тока приведёт к возгоранию проводки.
Если предохранитель цел, прозвоните провода от монтажного блока до магнитолы. Отсоедините разъём головного устройства и проверьте целостность цепи мультиметром в режиме прозвонки. Особое внимание уделите проводу ACC (красный или оранжевый) – он отвечает за подачу питания при включении зажигания. Обрыв или короткое замыкание на этом участке вызывает отказ кнопок.
Проверьте контакты на разъёме магнитолы. Окисление или неплотное соединение часто становятся причиной нестабильного питания. Зачистите контакты мелкозернистой наждачной бумагой или специальным спреем для электрических соединений. Убедитесь, что разъём вставлен до упора – даже миллиметровый зазор может нарушить работу.
В некоторых моделях магнитол (например, Pioneer или Sony) предусмотрен отдельный предохранитель на плате устройства. Он расположен рядом с разъёмом питания или под крышкой корпуса. Аккуратно вскройте магнитолу, найдите предохранитель (обычно 5 А) и проверьте его состояние. Замена внутреннего предохранителя требует паяльника и навыков работы с электроникой.
Если все проверки не выявили неисправностей, протестируйте кнопки при подключении магнитолы к внешнему источнику питания (например, к блоку питания на 12 В). Если кнопки заработали, проблема в автомобильной проводке или замке зажигания. В противном случае неисправность кроется в самой магнитоле – потребуется ремонт или замена платы управления.
Использование мультиметра для диагностики кнопок
Перед началом проверки переведите мультиметр в режим измерения сопротивления (омметр) на предел 200 Ом или 2 кОм. Отсоедините разъем магнитолы от кнопочной панели, чтобы исключить влияние других цепей. Если кнопки подключены через шлейф, аккуратно извлеките его из разъема, не повреждая контакты.
У сенсорных кнопок проверка отличается. Найдите на плате контактные площадки, соответствующие каждой кнопке, и измерьте сопротивление между ними и общим проводом (обычно землей). В покое сопротивление должно быть стабильным (например, 10–100 кОм), а при касании – резко падать. Если изменений нет, проблема в сенсорной панели или контроллере.
При диагностике кнопок на рулевом пульте проверьте целостность проводов в гофре рулевой колонки. Частая причина неисправности – обрыв или короткое замыкание из-за перегибов. Прозвоните каждый провод мультиметром в режиме проверки цепи (звуковой сигнал). Сопротивление исправного провода не должно превышать 1–2 Ом.
После проверки соберите магнитолу и протестируйте кнопки в рабочем режиме. Если проблема сохраняется, но мультиметр показывает исправность, проверьте прошивку магнитолы или обратитесь к сервисному мануалу для калибровки кнопочной панели. В некоторых моделях требуется сброс настроек через комбинацию кнопок или диагностический разъем.
Как разобрать магнитолу без повреждений
Перед началом отключите питание: извлеките магнитолу из панели автомобиля, отсоедините разъём антенны и силовой кабель. Если корпус крепится на защёлках, используйте пластиковые лопатки для демонтажа – металлические инструменты оставляют царапины. Начните с нижней или боковой части, где защёлки обычно слабее, и постепенно продвигайтесь по периметру. У моделей Pioneer и Sony часто встречаются скрытые винты под декоративными накладками: снимите их тонкой отвёрткой, поддев с угла.
Для разборки лицевой панели потребуется отсоединить шлейф дисплея или кнопок. Найдите фиксатор разъёма – у большинства магнитол он выполнен в виде пластикового язычка или защёлки. Аккуратно поднимите его пинцетом или пальцами, затем вытяните шлейф строго перпендикулярно плате, чтобы не повредить контакты. Если шлейф приклеен, прогрейте место соединения феном при температуре 60–80°C в течение 20–30 секунд – это размягчит клей без риска перегрева компонентов.
При работе с винтовыми креплениями используйте отвёртки с магнитным наконечником или вакуумный держатель: мелкие винты легко теряются, а их замена на неподходящие по размеру приведёт к люфту корпуса. Запоминайте последовательность разборки, фотографируя каждый этап, особенно расположение пружин и контактных групп. Если корпус не поддаётся, проверьте наличие дополнительных креплений под резиновыми ножками или наклейками – производители часто маскируют винты под декоративными элементами.
