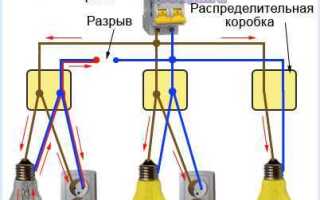

Замыкание двух фаз в трехфазной сети – аварийный режим, при котором напряжение между поврежденными фазами падает до нуля, а ток короткого замыкания (КЗ) возрастает до значений, в 10–20 раз превышающих номинальные. Для сети 380 В с сопротивлением петли фаза-фаза 0,1 Ом ток КЗ составит 3,8 кА. Такие токи вызывают мгновенный перегрев проводников, разрушение изоляции и термическое повреждение оборудования в течение 0,1–0,5 секунды. В 60% случаев подобные аварии приводят к возгоранию кабельных линий или распределительных устройств.
Основные последствия межфазного замыкания включают:
1. Термическое разрушение. При токе 5 кА сечение медного провода 16 мм² нагревается до 300°C за 0,3 секунды, что приводит к плавлению изоляции и обрыву жил. В алюминиевых проводниках аналогичный эффект наблюдается при меньших токах из-за более низкой температуры плавления (660°C против 1085°C у меди).
2. Электродинамические усилия. Токи КЗ создают силы до 100 Н/м между параллельными проводниками, что вызывает деформацию шин, разрушение креплений и разрыв обмоток трансформаторов. В сетях 10 кВ эти усилия могут достигать 500 Н/м.
3. Падение напряжения. В неповрежденной фазе напряжение снижается на 30–50%, что приводит к сбоям в работе чувствительного оборудования: частотных преобразователей, серверов, медицинской аппаратуры. Для устройств с допустимым отклонением ±10% это критично.
Для предотвращения последствий используют следующие меры:
1. Установка автоматических выключателей с классом отключения B или C. Модели с электромагнитным расцепителем (например, ABB S200) отключают ток КЗ за 0,01–0,04 секунды, минимизируя термическое воздействие. Для сетей с высокими токами КЗ (свыше 6 кА) применяют выключатели с отключающей способностью 10 кА и выше.
2. Применение дифференциальной защиты. Устройства типа УЗО-Д с уставкой 30 мА реагируют на несимметрию токов, вызванную замыканием, и отключают питание за 0,03 секунды. В промышленных сетях используют реле РТ-40 или микропроцессорные терминалы SEPAM.
3. Регулярная проверка сопротивления изоляции. Согласно ПУЭ, сопротивление изоляции кабелей должно быть не менее 0,5 МОм для сетей до 1 кВ. Измерения проводят мегаомметром на 2500 В с периодичностью 1 раз в 3 года для стационарных установок и 1 раз в год для мобильного оборудования.
При обнаружении признаков замыкания (искрение, запах гари, срабатывание защит) необходимо немедленно отключить питание и провести тепловизионное обследование. В 70% случаев перегрев контактных соединений предшествует межфазному КЗ. Для локализации повреждения используют метод импульсной рефлектометрии или акустический метод с чувствительностью до 0,1 м.
Какие повреждения возникают в кабелях и проводах при межфазном замыкании
Механические повреждения проявляются в виде деформации жил из-за электродинамических усилий, достигающих 10–100 Н/м при токах свыше 10 кА. В многожильных кабелях это приводит к смещению проводников, нарушению скрутки и образованию микротрещин в металле. Для алюминиевых жил характерно образование «шеек» – локальных сужений сечения, снижающих механическую прочность на 30–60%. В медных проводах при плотности тока выше 150 А/мм² наблюдается рекристаллизация структуры, что делает материал хрупким.
Электрохимические процессы ускоряют коррозию жил, особенно в местах контакта разнородных металлов (например, медь-алюминий). При КЗ в присутствии влаги образуются гальванические пары с разностью потенциалов до 1,6 В, что приводит к растворению алюминия со скоростью 0,1–0,3 мм/год. В кабелях с резиновой изоляцией (например, КГ) замыкание вызывает выделение сероводорода, который реагирует с медью, образуя сульфидные пленки с сопротивлением в 10–100 раз выше исходного.
Для минимизации повреждений рекомендуется:
— использовать кабели с изоляцией из сшитого полиэтилена (XLPE), выдерживающей кратковременный нагрев до 250°C;
— устанавливать токоограничивающие реакторы для снижения ударного тока КЗ на 40–60%;
— применять термоусаживаемые муфты с индикацией перегрева (например, с термохромными метками);
— проводить тепловизионный контроль кабельных линий с периодичностью не реже 1 раза в 6 месяцев для выявления локальных перегревов.
Как межфазное замыкание влияет на работу электродвигателей и насосов
Межфазное замыкание в сети 380 В вызывает резкое снижение линейного напряжения между поврежденными фазами до 0–20 В, в то время как третья фаза остается под номинальным напряжением. Для асинхронных электродвигателей это приводит к асимметрии магнитного поля статора: обмотка, подключенная к «здоровой» фазе, перегружается током до 1,7–2,2 от номинального, а две другие работают в режиме недогрузки. В результате возникает вибрация ротора с частотой 100 Гц, что за 3–5 секунд вызывает механическое разрушение подшипниковых узлов. У насосов с мокрым ротором (например, циркуляционных Grundfos UPS) перегрев обмоток на 15–20°C выше нормы приводит к деградации изоляции класса F (155°C) уже через 10–15 минут работы в таком режиме.
Последствия для насосного оборудования зависят от типа привода и схемы подключения:
- Погружные насосы (типа ЭЦВ) при межфазном замыкании теряют до 60% мощности, так как рабочая точка смещается в зону низкого КПД (менее 40%). Это вызывает кавитацию в проточной части, разрушение импеллера и выход из строя торцевых уплотнений из-за перегрева.
- Центробежные насосы с частотным регулированием (например, Wilo Stratos) при аварии переходят в режим «аварийного останова» по сигналу датчика тока, но если защита не сработает, то инвертор получает несимметричное питание, что приводит к генерации гармоник 5-го и 7-го порядка. Эти гармоники вызывают дополнительные потери в обмотках (до 12% от номинальной мощности) и ускоренное старение конденсаторов звена постоянного тока.
- Насосы с синхронными двигателями (типа Sulzer) при межфазном замыкании теряют синхронизм и переходят в асинхронный режим с проскальзыванием до 15–20%. Это приводит к ударным нагрузкам на муфту и вал, что в 70% случаев заканчивается их разрушением в течение 1–2 часов эксплуатации.
Для минимизации ущерба необходимо:
- Установить реле контроля фаз (например, РКФ-М01) с порогом срабатывания при асимметрии напряжений более 10%. Время отключения должно составлять не более 0,2 с для двигателей мощностью до 30 кВт и 0,1 с для насосов с мокрым ротором.
- Использовать термисторные датчики (PTC) в лобовых частях обмоток двигателей, настроенные на срабатывание при температуре 130°C для изоляции класса B и 150°C для класса F. Датчики должны быть подключены к независимому расцепителю автоматического выключателя.
- Для насосов с частотными преобразователями настроить функцию «защита от несимметрии» (параметр P1312 в преобразователях Siemens Sinamics G120) на уровень 5% и время реакции 0,5 с. Дополнительно установить дроссели сетевого фильтра для подавления гармоник.
При восстановлении питания после аварии обязательно провести мегомметрию обмоток двигателя (норма – не менее 0,5 МОм при 500 В) и вибродиагностику подшипниковых узлов (допустимый уровень вибрации – не более 4,5 мм/с для насосов с частотой вращения 3000 об/мин).
Почему срабатывают автоматические выключатели и как их правильно настроить
Автоматические выключатели (АВ) срабатывают при превышении допустимых параметров тока или возникновении короткого замыкания (КЗ). В случае межфазного замыкания ток резко возрастает до значений, в десятки раз превышающих номинальные, что приводит к мгновенному размыканию цепи электромагнитным расцепителем. Например, при КЗ между фазами в сети 380 В ток может достигать 10–50 кА, что вызывает срабатывание АВ за 0,01–0,02 секунды. Тепловой расцепитель реагирует на длительные перегрузки: при токе 1,13–1,45 от номинального он отключает цепь через 1–2 часа, а при 2–3-кратном превышении – за 30–120 секунд.
Неправильный выбор номинала АВ – основная причина ложных срабатываний. Для защиты кабеля сечением 2,5 мм² с медными жилами (допустимый ток 25 А) устанавливают выключатель на 16–20 А, а не на 25 А, чтобы учесть пусковые токи оборудования и запас по нагреву. При подключении асинхронных двигателей номинал АВ выбирают по формуле: Iном ≥ Iпуск / k, где Iпуск – пусковой ток (обычно 5–7 Iном), а k – коэффициент кратковременной перегрузки (для АВ типа C – 5–10, D – 10–20). Например, для двигателя 5,5 кВт с Iном = 11 А и Iпуск = 77 А подойдет АВ типа D на 16 А.
Селективность защиты – ключевой фактор для предотвращения отключения всей сети при локальной неисправности. Вводной АВ должен иметь номинал на 1–2 ступени выше, чем групповые выключатели, и время срабатывания на 0,1–0,3 секунды больше. Например, если групповой АВ на 16 А типа C срабатывает при 80 А за 0,1 с, вводной на 25 А типа D должен отключаться при 125 А за 0,2–0,4 с. Для проверки селективности используют время-токовые характеристики производителей (например, ABB или Schneider Electric), где указаны кривые срабатывания для разных типов АВ.
Настройка теплового расцепителя требует учета температуры окружающей среды. Стандартные АВ калибруются при +30°C; при +40°C их номинальный ток снижается на 5–10%, а при +50°C – на 15–20%. Для компенсации используют поправочные коэффициенты: например, АВ на 20 А при +50°C будет работать как 16–17 А. В холодных помещениях (+10°C) допустимо увеличение номинала на 5–7%. Производители предоставляют таблицы поправок, например, для серии iC60N от Schneider Electric.
Проверка работоспособности АВ после установки обязательна. Используют тестеры типа Sonel MIE-500 или Fluke 1654B, которые имитируют ток КЗ и перегрузки. Для электромагнитного расцепителя тест проводят при 5–10-кратном токе (для типа C – 5–10 Iном, D – 10–20 Iном), а для теплового – при 1,13–3 Iном. Если АВ не срабатывает в пределах заявленных характеристик, его заменяют. Например, выключатель типа C на 16 А должен отключаться при 80–160 А за 0,01–0,1 с, иначе он не защитит кабель от КЗ.
Регулярное обслуживание АВ включает очистку контактов от нагара и проверку затяжки клемм. Ослабленные соединения приводят к локальному нагреву и ложным срабатываниям. Для АВ на токи свыше 100 А рекомендуется ежегодная проверка, для бытовых – раз в 3–5 лет. При замене выключателя учитывают класс ограничения энергии: класс 3 (например, ABB S200) гасит дугу за 3–5 мс, что снижает термическое воздействие на кабель, в отличие от класса 1 (10–20 мс).
Какие риски возгорания появляются при замыкании двух фаз в щитовой
Замыкание двух фаз в щитовой создает ток короткого замыкания (КЗ), превышающий номинальный в десятки раз. При стандартном напряжении 380 В и сопротивлении контура 0,1 Ом ток достигает 3800 А. Температура в точке контакта за 0,1–0,5 секунды поднимается до 1000–1500 °C, что достаточно для воспламенения изоляции проводов ПВХ (температура возгорания 300–400 °C) и пластиковых корпусов автоматов (термостойкость до 120 °C).
В щитовых с медными шинами сечением 16–25 мм² при КЗ выделяется мощность до 1,4 МВт. Этого хватает для расплавления алюминиевых проводников (температура плавления 660 °C) и образования электрической дуги, поддерживающей горение даже после отключения питания. Дуга генерирует ультрафиолетовое излучение, инициирующее разложение органических материалов с выделением горючих газов.
Риск возгорания возрастает при наличии пыли, масляных отложений или влаги в щитовой. Частицы пыли размером 50–100 мкм под действием электрического поля образуют проводящие мостики, снижая сопротивление изоляции на 30–50%. Влага ускоряет коррозию контактов, увеличивая переходное сопротивление и локальный нагрев. При концентрации пыли 100 г/м³ и относительной влажности 70% вероятность возгорания повышается в 4 раза.
Неисправные или неправильно подобранные автоматические выключатели не успевают отключить цепь до критического нагрева. Например, автомат с характеристикой «C» и номиналом 25 А при токе 3800 А сработает за 0,02–0,05 секунды, но за это время успеет выделиться 15–30 кДж энергии – достаточно для воспламенения изоляции. Использование автоматов с заниженным номиналом или характеристикой «D» увеличивает время отключения до 0,2 секунды, что критично для щитовых с кабелями сечением менее 10 мм².
Возгорание в щитовой распространяется по кабельным каналам со скоростью 0,5–1 м/мин из-за термического разложения изоляции и образования токсичных газов (хлороводород, цианиды). При отсутствии огнестойких перегородок (EI 30–60) пламя проникает в смежные помещения за 2–3 минуты. Для предотвращения используют кабели с изоляцией из сшитого полиэтилена (температура возгорания 450 °C) и металлические лотки с огнезащитным покрытием толщиной не менее 1 мм.
Меры снижения риска включают установку термореле с порогом срабатывания 80 °C на шинах, регулярную термографию контактов (температура свыше 70 °C указывает на перегрев) и применение дугозащитных устройств (AFDD), реагирующих на высокочастотные помехи дуги. Щитовые должны вентилироваться с кратностью воздухообмена 5–10 ч⁻¹, а расстояние между токоведущими частями и горючими материалами – составлять не менее 50 мм.
Как проверить изоляцию оборудования после межфазного замыкания
Межфазное замыкание вызывает локальный перегрев изоляции, снижая её диэлектрическую прочность на 30–70% даже в неповреждённых участках. Первым шагом проверки станет визуальный осмотр: обугленные участки, оплавленные клеммы и следы дугового разряда указывают на зоны критического повреждения. Используйте тепловизор с разрешением не ниже 320×240 пикселей для выявления скрытых очагов перегрева – температура выше 90°C на поверхности изоляции свидетельствует о деградации материала.
Отключите оборудование от сети и разрядите все ёмкостные элементы, включая конденсаторы и кабельные линии. Для этого применяйте разрядные резисторы сопротивлением 1–5 кОм на каждые 1000 В номинального напряжения. Измерение сопротивления изоляции проводите мегаомметром с напряжением, превышающим рабочее на 20–50%: для сетей 0,4 кВ используйте 1000 В, для 6–10 кВ – 2500 В. Минимально допустимое значение сопротивления изоляции для низковольтного оборудования – 0,5 МОм, для высоковольтного – 10 МОм на 1 кВ рабочего напряжения.
Проверку начинайте с фазных проводников относительно земли, затем измеряйте сопротивление между фазами. Если показания мегаомметра стабильны в течение 60 секунд, изоляция считается удовлетворительной. При падении сопротивления более чем на 15% за минуту фиксируйте ток утечки – его рост указывает на наличие микротрещин или влаги в изоляции. Для кабельных линий длиной свыше 100 м применяйте метод «ступенчатого напряжения»: подавайте тестовое напряжение с шагом 20% от номинального, выдерживая каждый уровень 1 минуту.
Используйте анализатор частичных разрядов (ЧР) для оценки состояния высоковольтной изоляции. Прибор регистрирует импульсы амплитудой от 5 пКл, возникающие при дефектах изоляции. Критическим считается уровень ЧР свыше 10 нКл – такие значения требуют замены изоляции или проведения профилактической сушки. Для трансформаторов и электродвигателей дополнительно измеряйте тангенс угла диэлектрических потерь (tgδ): превышение 0,01 для масла и 0,05 для твёрдой изоляции свидетельствует о необратимой деградации.
После механического повреждения изоляции (например, при КЗ с дугой) проведите испытание повышенным напряжением промышленной частоты. Для оборудования до 1 кВ используйте 2 кВ в течение 1 минуты, для 6–10 кВ – 28 кВ. Если изоляция выдерживает испытание без пробоя, её можно эксплуатировать с ограничением нагрузки до 80% от номинальной в течение 72 часов. При пробое локализуйте дефект акустическим методом или рефлектометром – точность определения места повреждения составляет ±0,5 м для кабелей длиной до 500 м.
Для оценки влажности изоляции электрических машин применяйте метод «коэффициента абсорбции». Измерьте сопротивление изоляции через 15 и 60 секунд после подачи тестового напряжения: отношение R60/R15 должно быть не менее 1,3. Значения ниже 1,2 указывают на увлажнение обмоток – требуется сушка при температуре 100–120°C в течение 8–12 часов с контролем сопротивления каждые 2 часа. Для трансформаторов используйте метод «ёмкость-частота»: при увеличении частоты тестового сигнала с 50 Гц до 1 кГц ёмкость увлажнённой изоляции возрастает на 20–40%.
Проверка изоляции силовых кабелей включает измерение сопротивления оболочки и экранов. Для кабелей с алюминиевой оболочкой минимальное сопротивление составляет 0,5 МОм/км, для свинцовой – 1 МОм/км. При обнаружении токов утечки свыше 1 мА на 1 км кабеля проведите испытание постоянным напряжением: 4U0 для кабелей до 10 кВ, 5U0 для 20–35 кВ, где U0 – фазное напряжение. Время испытания – 5 минут; пробой фиксируется при скачке тока свыше 10 мА.
После завершения проверок составьте протокол с указанием даты, типа оборудования, использованных приборов и полученных значений. Для оборудования с выявленными дефектами изоляции установите учащённый контроль: повторные измерения каждые 72 часа в течение месяца. При стабильных показаниях переходите на стандартный график проверок – раз в 6 месяцев для низковольтного оборудования, раз в год для высоковольтного. Храните данные измерений не менее 5 лет для анализа динамики состояния изоляции.
Какие защитные устройства предотвращают последствия межфазных замыканий
Автоматические выключатели (АВ) с электромагнитным расцепителем – основной барьер против межфазных замыканий. Они реагируют на резкое увеличение тока (обычно в 5–10 раз выше номинального) за доли секунды, разрывая цепь. Для сетей 0,4 кВ используют АВ с характеристиками B, C или D: тип C (5–10 Iном) оптимален для большинства промышленных установок, тип D (10–20 Iном) – для мощных двигателей с высокими пусковыми токами. Важно подбирать номинал АВ с запасом не более 20% от расчетного тока нагрузки, иначе защита сработает с задержкой или не сработает вовсе.
Дифференциальные автоматы (АВДТ) объединяют функции АВ и УЗО, но их роль в предотвращении межфазных замыканий ограничена. Они реагируют на утечку тока на землю, а не на короткое замыкание между фазами. Однако в системах с изолированной нейтралью (IT) АВДТ с током утечки 30 мА могут косвенно сигнализировать о пробое изоляции, предотвращая развитие аварии в межфазное замыкание. В сетях TN-S и TN-C-S их установка обязательна для защиты от поражения током, но не заменяет АВ.
Предохранители с плавкими вставками – простейшие, но эффективные устройства для защиты от сверхтоков. В промышленных сетях применяют предохранители типа gG (общего назначения) или aM (для двигателей). Их преимущество – высокая отключающая способность (до 100 кА) и низкая стоимость. Недостаток – одноразовость: после срабатывания требуется замена вставки. Для межфазных замыканий критичен правильный подбор номинала: плавкая вставка должна выдерживать пусковые токи, но перегорать при КЗ. Например, для двигателя 15 кВт с пусковым током 100 А выбирают предохранитель на 32–40 А.
Реле максимального тока (РМТ) используют в схемах с контакторами для защиты мощных потребителей. Они срабатывают при превышении заданного тока и размыкают цепь управления контактора, обесточивая нагрузку. Время срабатывания регулируется (обычно 0,1–10 с) и зависит от кратности тока КЗ. Для межфазных замыканий настраивают мгновенное отключение (0,1–0,3 с) при токах свыше 8–12 Iном. РМТ часто дублируют АВ, обеспечивая резервирование защиты.
Устройства защиты от дуговых замыканий (AFDD) – относительно новый класс приборов, выявляющий опасные дуги между фазами. Они анализируют высокочастотные помехи в сети, характерные для дугового разряда, и отключают цепь за 0,1–0,5 с. Эффективны в сетях с частыми переходными процессами (например, при работе сварочного оборудования), где традиционные АВ могут не сработать из-за кратковременности КЗ. Устанавливаются на вводе или отдельных линиях, но требуют калибровки под конкретную нагрузку.
Ограничители перенапряжений (ОПН) не предотвращают межфазные замыкания напрямую, но защищают оборудование от их последствий. При КЗ между фазами возникают импульсные перенапряжения до 6–10 кВ, способные пробить изоляцию. ОПН класса II (например, на основе оксидно-цинковых варисторов) снижают эти всплески до безопасных 1,5–2 кВ. Монтируются параллельно защищаемому оборудованию, но не заменяют устройства отключения при КЗ.
Микропроцессорные терминалы защиты (МПТЗ) применяют в распределительных сетях 6–35 кВ. Они контролируют ток, напряжение, фазовый угол и выявляют межфазные замыкания по алгоритмам дифференциальной или дистанционной защиты. Время срабатывания – 20–100 мс, точность определения поврежденного участка – до 1%. МПТЗ интегрируются с системами АСУ ТП, позволяя дистанционно управлять выключателями и локализовать аварию. Для сетей 0,4 кВ аналогичные функции выполняют многофункциональные реле (например, ABB REF615).
Разделительные трансформаторы с коэффициентом трансформации 1:1 изолируют нагрузку от сети, предотвращая распространение межфазных замыканий. Их применяют в медицинских учреждениях, лабораториях и на опасных производствах. При КЗ во вторичной цепи ток ограничивается сопротивлением трансформатора, что снижает риск возгорания. Однако они не защищают от КЗ внутри самого трансформатора и требуют дополнительных устройств (АВ, УЗО) на первичной стороне. Для повышения надежности используют трансформаторы с усиленной изоляцией (класс H).
