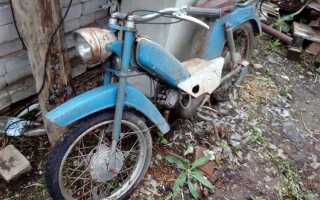

Что такое бабина на мопеде

Бабина (катушка зажигания) на мопеде – это компактный высоковольтный трансформатор, преобразующий низкое напряжение бортовой сети (6–12 В) в импульсы до 20–30 кВ, необходимые для искрообразования в свече зажигания. В отличие от автомобильных систем, где часто применяются индивидуальные катушки на каждый цилиндр, на мопедах обычно используется одна бабина, обслуживающая единственный цилиндр. Её конструкция включает первичную и вторичную обмотки, магнитопровод и корпус с изоляцией, рассчитанной на высокие температуры и вибрации.

Работа бабины синхронизирована с генератором и датчиком Холла (или контактным прерывателем на старых моделях). В момент размыкания цепи первичной обмотки магнитное поле резко исчезает, индуцируя во вторичной обмотке высоковольтный импульс. На мопедах с электронным зажиганием (например, Honda Dio, Yamaha Jog) этот процесс управляется CDI-блоком, который формирует сигнал с точностью до микросекунд. На моделях с механическим прерывателем (как на «Карпатах» или «Верховине») момент искры зависит от состояния контактов и зазора в прерывателе – критически важный параметр, требующий регулярной проверки.

Типичные неисправности бабины связаны с пробоем изоляции, обрывом обмоток или коррозией контактов. Симптомы – пропуски зажигания, затруднённый запуск, падение мощности. Для диагностики используйте мультиметр: сопротивление первичной обмотки должно составлять 0,5–2 Ом, вторичной – 5–15 кОм (точные значения указаны в мануале конкретной модели). При замене выбирайте бабину с совместимыми параметрами – например, для китайских 50-кубовых мопедов подходят катушки с маркировкой «12V 50cc», а для японских 2-тактников (Suzuki Address) – оригинальные детали или аналоги от Denso, NGK.

Установка бабины требует соблюдения полярности и надёжного крепления. На большинстве мопедов она фиксируется болтом к раме или двигателю, а высоковольтный провод подключается через резиновый наконечник к свече. Избегайте перегрева – длительная работа на холостых оборотах с неисправной системой зажигания может привести к оплавлению изоляции. Для продления срока службы регулярно очищайте контакты от окислов, проверяйте затяжку креплений и используйте диэлектрическую смазку на разъёмах.

Бабина на мопеде: что это и как работает

Работоспособность бабины зависит от нескольких факторов:

• Сопротивление обмоток: первичная – 0,5–3 Ом, вторичная – 5–15 кОм (проверяется мультиметром). Отклонения указывают на межвитковое замыкание или обрыв.
• Состояние изоляции: трещины на корпусе или следы пробоя (чёрные точки) требуют замены – восстановить герметичность невозможно.
• Питание: напряжение на входе должно быть не ниже 9 В (для 12-вольтовых систем) при работающем двигателе. Падение напряжения из-за слабого генератора или окисленных контактов приводит к слабой искре.
• Совместимость: для мопедов с CDI-системой (например, Honda Dio, Yamaha Jog) подходят только бабины с сопротивлением вторичной обмотки 8–12 кОм. Универсальные катушки (3–5 кОм) используются в контактных системах зажигания.

При диагностике сначала проверяют искру на свече: если она слабая или отсутствует, тестируют бабину, коммутатор и датчик Холла. Замена бабины на неоригинальную допустима, но требует подбора по параметрам сопротивления и габаритам крепления.

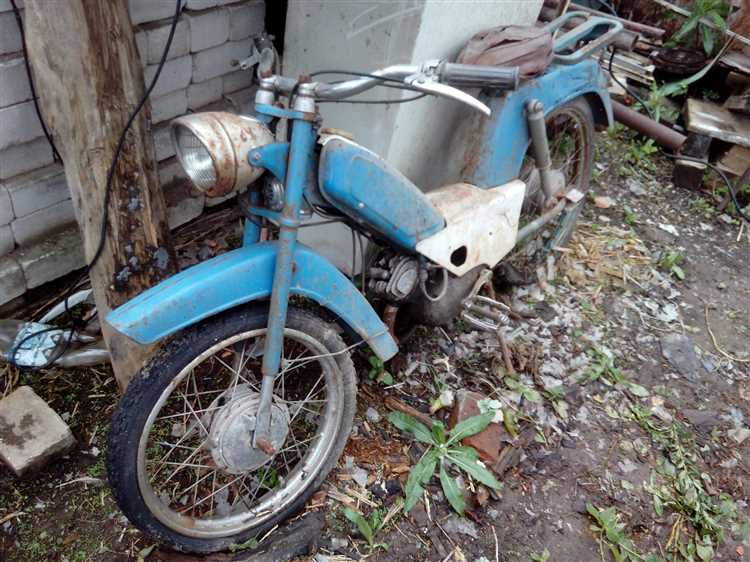

Что такое бабина и где она расположена на мопеде

На большинстве мопедов бабина расположена под пластиковым обтекателем двигателя или рядом с маховиком генератора. В моделях с воздушным охлаждением (например, «Альфа», «Дельта») её крепят на раме или кронштейне цилиндра, вблизи свечи зажигания. На скутерах с жидкостным охлаждением (Honda Dio, Yamaha Jog) катушка часто скрыта под боковым пластиком или под сиденьем. Для доступа к ней требуется снять 2–4 болта крепления и отсоединить высоковольтный провод. При замене важно соблюдать полярность подключения: перепутанные клеммы приведут к выходу из строя CDI-блока.

Типичные места установки бабины на популярных моделях:

При диагностике проверяйте сопротивление обмоток мультиметром: отклонение более 10% от паспортных значений указывает на межвитковое замыкание.

Как бабина взаимодействует с системой зажигания мопеда

Бабина (катушка зажигания) в мопеде преобразует низковольтное напряжение от аккумулятора или генератора в высоковольтный импульс, необходимый для искрообразования в свече. В классических системах зажигания с контактным прерывателем бабина работает в паре с ним: при размыкании контактов прерывателя ток в первичной обмотке резко обрывается, индуцируя во вторичной обмотке напряжение до 15–25 кВ. В бесконтактных системах (CDI или транзисторных) роль прерывателя выполняет электронный коммутатор, управляющий подачей тока на первичную обмотку с частотой, синхронизированной с положением коленвала.

Ключевой параметр бабины – коэффициент трансформации, определяющий соотношение витков первичной и вторичной обмоток. Для мопедов с объемом двигателя до 50 см³ типичное значение – 1:50–1:100, что обеспечивает напряжение на свече 10–18 кВ при входном напряжении 6–12 В. При неисправности бабины (межвитковое замыкание, обрыв обмоток) искра ослабевает или пропадает, что приводит к пропускам зажигания. Проверить работоспособность можно мультиметром: сопротивление первичной обмотки должно составлять 0,5–2 Ом, вторичной – 5–15 кОм (точные значения указаны в мануале).

Взаимодействие бабины с системой зажигания зависит от типа двигателя. На двухтактных мопедах искра подается на каждый оборот коленвала, поэтому частота импульсов выше, чем на четырехтактных (один импульс на два оборота). Это требует более надежной изоляции обмоток и качественных высоковольтных проводов, иначе возможны пробои на массу. Для диагностики синхронизации зажигания используют стробоскоп: при правильной настройке метка на маховике должна совпадать с указателем на картере при работающем двигателе на холостых оборотах.

При замене бабины важно учитывать полярность подключения: неправильное соединение обмоток снижает эффективность искрообразования на 20–30%. В системах CDI полярность критична, так как электронный блок формирует импульс строго определенной формы. Также следует проверить зазор между сердечником бабины и маховиком (если используется магнето): оптимальное значение – 0,3–0,5 мм. Превышение зазора ведет к падению напряжения на вторичной обмотке, уменьшение – к перегреву и риску межвиткового замыкания.

Основные признаки неисправности бабины и способы их диагностики

Перегрев бабины – ещё один характерный симптом. Если после 10–15 минут езды корпус катушки становится горячим на ощупь (температура выше 60–70°C), это свидетельствует о внутреннем замыкании обмоток или утечке тока. В таких случаях мопед может работать нормально на холодную, но терять мощность или глохнуть при нагреве. Для диагностики измерьте сопротивление первичной и вторичной обмоток мультиметром: первичная должна показывать 0,5–2 Ом, вторичная – 5–15 кОм (точные значения зависят от модели мопеда). Отклонение более чем на 20% от нормы – повод для замены.

Неисправность бабины может маскироваться под проблемы с другими элементами системы зажигания. Если замена свечи, коммутатора или датчика Холла не даёт результата, а искра по-прежнему слабая или отсутствует, протестируйте катушку на стенде или методом подмены на заведомо исправную. На мопедах с бесконтактным зажиганием (например, Honda Dio или Yamaha Jog) часто встречается обрыв вторичной обмотки – в этом случае искра пропадает полностью, а мультиметр показывает бесконечное сопротивление. Не пытайтесь ремонтировать бабину самостоятельно: перемотка обмоток экономически нецелесообразна, а пайка контактов лишь временно устраняет проблему.

Пошаговая инструкция по замене бабины на мопеде своими руками

Перед началом работ подготовьте инструменты: торцевой ключ на 10 мм, отвёртку с плоским жалом, мультиметр, наждачную бумагу (зернистость 400–600), диэлектрическую смазку и новую катушку зажигания, совместимую с вашей моделью мопеда. Отключите аккумулятор, чтобы исключить случайное короткое замыкание. Если мопед оснащён электронным зажиганием, снимите пластиковый кожух, закрывающий катушку – обычно он крепится на 2–4 болтах.

Найдите бабину: она расположена рядом с маховиком двигателя, часто закреплена на раме или крышке картера одним болтом. Отсоедините высоковольтный провод от свечи зажигания, потянув его за наконечник, а не за сам провод. Затем отключите разъём питания катушки – на большинстве моделей это двухконтактный штекер. Запомните или сфотографируйте расположение проводов, чтобы не перепутать их при установке новой детали.

Отверните крепёжный болт бабины. Если он прикипел, используйте проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут. Аккуратно извлеките катушку, избегая резких движений – рядом могут находиться датчики или провода. Осмотрите посадочное место: удалите грязь и ржавчину наждачной бумагой, затем протрите поверхность чистой ветошью. Проверьте состояние маховика – на нём не должно быть задиров или следов износа.

Установите новую бабину, совместив её с крепёжным отверстием. Затяните болт с усилием 8–12 Н·м – перетяжка может повредить корпус катушки. Подключите разъём питания и высоковольтный провод, убедившись в надёжности фиксации. Нанесите тонкий слой диэлектрической смазки на контакты разъёма, чтобы предотвратить окисление. Если на старой катушке были прокладки или резиновые уплотнители, перенесите их на новую деталь.

Перед запуском двигателя проверьте сопротивление новой бабины мультиметром. Для первичной обмотки норма – 0,5–1,5 Ом, для вторичной – 5–15 кОм (точные значения указаны в мануале к мопеду). Если показания выходят за пределы допуска, катушка бракованная. Подключите аккумулятор и запустите двигатель. При первых оборотах следите за искрой на свече – она должна быть стабильной, без перебоев.

После замены проведите тестовый заезд на 5–10 км. Обратите внимание на реакцию двигателя при резком открытии дросселя: провалы или детонация могут указывать на неправильную установку или неисправность смежных компонентов (например, датчика Холла). Если мопед работает ровно, закрепите все снятые кожухи и проверьте затяжку болтов через 100 км пробега.
