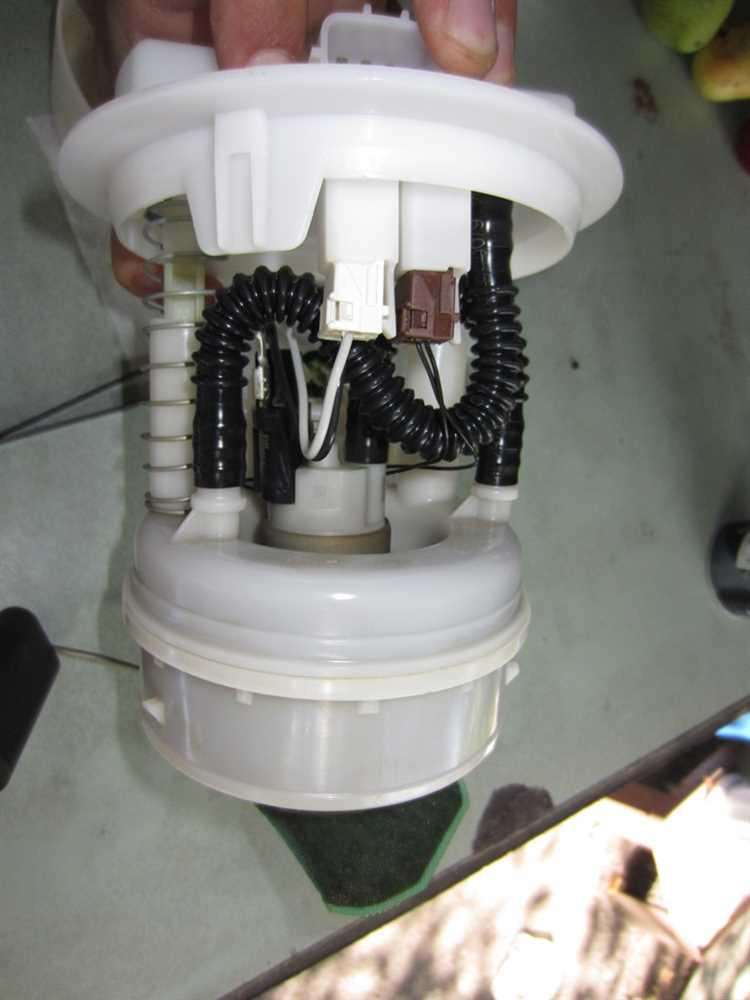

На Рено Логан 2011 года с бензиновым двигателем топливный фильтр расположен в топливном модуле, который находится внутри бензобака. Это конструктивное решение характерно для моделей с 2009 года, когда производитель объединил фильтр грубой очистки, насос и датчик уровня топлива в единый блок. Доступ к модулю осуществляется через лючок в полу багажника, под задним сиденьем.
Если у вас установлен дизельный двигатель (1.5 dCi), фильтр вынесен отдельно и находится под капотом, с правой стороны моторного отсека, рядом с аккумулятором. Он закреплён на кронштейне и закрыт пластиковым кожухом. В отличие от бензиновой версии, здесь фильтр подлежит регулярной замене каждые 15–20 тысяч километров.
Для бензиновых модификаций замена фильтра требуется реже – производитель заявляет ресурс в 120 тысяч километров, но на практике рекомендуется проверять состояние модуля при каждом ТО. Признаки засорения: потеря мощности, затруднённый запуск, нестабильные обороты на холостом ходу. Демонтаж модуля требует отсоединения топливных шлангов и электрического разъёма – перед началом работ обязательно сбросьте давление в системе, сняв предохранитель топливного насоса.
Инструменты для работы: головка на 10 мм, плоская отвёртка, пассатижи, ёмкость для слива топлива. При замене модуля на бензиновой версии обратите внимание на артикул оригинальной детали – 7701209547 (для двигателей 1.4 и 1.6). Для дизеля используйте фильтр с номером 1640000Q2D. Не допускайте попадания грязи в бак при разборке – это сократит срок службы нового фильтра.
Расположение топливного фильтра под днищем автомобиля
На Рено Логан 2011 года топливный фильтр расположен под днищем, ближе к задней части автомобиля, с правой стороны по ходу движения. Его корпус закреплён на специальном кронштейне, приваренном к лонжерону, и закрыт пластиковым кожухом чёрного цвета. Для доступа к фильтру потребуется поднять машину на подъёмнике или использовать смотровую яму – без этого осмотр и замена будут крайне затруднительны.
Фильтр установлен в разрыв топливной магистрали между бензобаком и двигателем. Входной штуцер направлен к задней части автомобиля, выходной – к передней. На корпусе фильтра нанесена стрелка, указывающая направление потока топлива: её необходимо соблюдать при установке нового элемента, иначе система не будет работать корректно. Диаметр штуцеров – 8 мм, что соответствует стандартным топливным шлангам для этой модели.
Перед началом работ обязательно сбросьте давление в топливной системе. Для этого отсоедините разъём топливного насоса (расположен под задним сиденьем) и запустите двигатель, дав ему поработать до остановки. Это предотвратит выброс бензина при отсоединении шлангов. Также рекомендуется подложить под фильтр ветошь – остатки топлива всё равно вытекут.
Для демонтажа потребуются ключи на 10 и 19 мм, а также плоскогубцы. Сначала открутите болт крепления кронштейна (ключ на 10), затем ослабьте хомуты на шлангах (ключ на 19). Шланги снимаются путём нажатия на фиксаторы – не тяните за них, иначе можно повредить пластиковые защёлки. При установке нового фильтра используйте новые уплотнительные кольца, идущие в комплекте.
После замены запустите двигатель и проверьте места соединений на отсутствие подтёков. Если фильтр установлен правильно, мотор должен завестись с первой попытки. В случае затруднённого пуска или провалов в работе проверьте герметичность соединений и направление стрелки на корпусе фильтра.
Как отличить топливный фильтр от других элементов топливной системы
Форма и размеры фильтра зависят от модификации: на Логане с двигателем 1.4 или 1.6 литра он чаще всего выполнен в виде металлического цилиндра диаметром 50–70 мм и длиной 100–150 мм. Пластиковые фильтры встречаются реже и обычно устанавливаются на моделях с системой впрыска без обратки. Отличить его от адсорбера (угольного фильтра) можно по отсутствию шланга для паров бензина – адсорбер всегда имеет дополнительный патрубок для вентиляции.
На корпусе фильтра часто нанесена маркировка с указанием направления потока топлива (стрелка или надпись «IN/OUT»). Если стрелка отсутствует, ориентируйтесь на штуцеры: входной патрубок обычно толще выходного. Топливные шланги крепятся к фильтру хомутами или быстросъемными фитингами, тогда как к регулятору давления или форсункам подключаются через специфические разъемы с уплотнительными кольцами.
В отличие от топливной рампы, которая представляет собой металлическую трубку с несколькими отводами для форсунок, фильтр – это одиночный элемент без ответвлений. Рампа всегда расположена на двигателе и соединена с форсунками, а фильтр может находиться как в моторном отсеке, так и под днищем. Если вы видите элемент с одним входом и одним выходом, без дополнительных штуцеров – это фильтр.
Топливный фильтр не имеет электрических контактов, в отличие от датчика уровня топлива или клапана адсорбера. Если на элементе есть провода или разъемы, это не фильтр. Также он не оснащен подогревом или терморегуляторами, которые иногда встречаются на дизельных системах. На бензиновых Логанах фильтр – это пассивный компонент, не требующий питания.
При демонтаже фильтр легко снимается после ослабления хомутов или отсоединения фитингов. В отличие от топливного насоса, который требует снятия лючка в салоне или бака, фильтр доступен без разборки других узлов. Если для извлечения элемента нужно откручивать несколько болтов или снимать защитные кожухи, проверьте, не перепутали ли вы его с другим компонентом системы.
Внутреннее устройство фильтра – это гофрированный бумажный или синтетический материал с мелкими порами (обычно 5–10 микрон). Если разрезать корпус, вы увидите складчатый фильтрующий элемент, а не сетку или мембрану, как в случае с топливоприемником насоса. Наличие металлической сетки на входе или выходе также указывает на фильтр грубой очистки, но он чаще интегрирован в насос, а не устанавливается отдельно.
Инструменты, необходимые для доступа к фильтру на Рено Логан
Для замены топливного фильтра на Рено Логан 2011 года потребуется минимальный набор инструментов, но их выбор критически важен. Основной комплект включает:
- Ключ на 10 мм – для откручивания креплений защитного кожуха и хомутов топливных шлангов.
- Торцевой ключ или головка на 10 мм с удлинителем – удобнее для работы в труднодоступных местах.
- Плоскогубцы с тонкими губками – для снятия пружинных хомутов на топливопроводах.
- Отвертка с плоским жалом (ширина 5–7 мм) – для поддевания фиксаторов быстросъемных соединений.
Избегайте использования разводных ключей: они часто соскальзывают и повреждают грани болтов. Если фильтр закреплен пластиковыми зажимами, приготовьте специальный съемник для быстросъемных фитингов – стандартные инструменты могут их сломать.
Дополнительно понадобятся:
- Емкость объемом 0,5–1 литр – для слива остатков топлива из системы.
- Ветошь или бумажные полотенца – для устранения подтеков.
- Перчатки нитриловые – бензин разъедает кожу и оставляет стойкий запах.
- Домкрат и подставки (если фильтр расположен под днищем) – штатный домкрат Рено Логан не обеспечивает достаточной устойчивости.
Перед началом работ сбросьте давление в топливной системе: отсоедините предохранитель бензонасоса (№10 в монтажном блоке) и заведите двигатель, дождавшись его остановки. Это предотвратит разбрызгивание топлива при отсоединении шлангов.
Для моделей с дизельным двигателем (1.5 dCi) потребуется специфический инструмент: ключ для откручивания корпуса фильтра (обычно шестигранник на 8 мм или Torx T20). Дизельные фильтры часто оснащены датчиком воды – не повредите его разъем при демонтаже. Если фильтр интегрирован в модуль бензонасоса (на некоторых бензиновых версиях после 2012 года), понадобится съемник для пластиковых защелок топливного бака.
Не экономьте на качестве инструментов. Дешевые ключи и отвертки быстро изнашиваются, что приводит к срыву граней болтов или повреждению шлангов. Для работы с быстросъемными соединениями используйте только оригинальные съемники или проверенные аналоги (например, от фирм Hazet или Stahlwille). Храните инструменты в чистоте: грязь и песок, попавшие в топливную систему, могут вывести из строя форсунки.
Пошаговая инструкция по снятию защиты картера для поиска фильтра
На Рено Логан 2011 года защита картера крепится шестью болтами под ключ на 10 мм: четыре расположены по периметру (два спереди, два сзади), два – ближе к центру, у кронштейнов. Перед началом работ установите автомобиль на ровную поверхность и зафиксируйте задние колеса противооткатными упорами. Если машина стояла на ходу, дайте двигателю остыть 15–20 минут, чтобы избежать ожогов при контакте с горячими элементами.
Сначала снимите передние пластиковые подкрылки, если они установлены: открутите три самореза крепления к бамперу и два – к лонжерону (используйте крестовую отвертку или битку T20). Под защитой картера часто скапливается грязь – очистите болты металлической щеткой и обработайте проникающей смазкой (например, WD-40) за 5–10 минут до демонтажа. Начинайте откручивать с задних болтов, затем переходите к передним и центральным: это предотвратит перекос защиты и облегчит её снятие.
После удаления всех болтов аккуратно опустите защиту, потянув её на себя и вниз. Если она не поддается, проверьте наличие дополнительных креплений – на некоторых модификациях Логана 2011 года устанавливались пластиковые фиксаторы по бокам. Топливный фильтр расположен справа от картера двигателя, за правым лонжероном, в металлическом кронштейне. Для доступа к нему может потребоваться снять дополнительный пластиковый кожух или отсоединить шланги топливопровода, предварительно сбросив давление в системе (отключите предохранитель бензонасоса и заведите двигатель до остановки).
Особенности крепления топливного фильтра на моделях 2011 года
На Рено Логан 2011 года топливный фильтр расположен под днищем автомобиля, ближе к правому заднему колесу, и закреплён на специальном кронштейне. Крепление выполнено с помощью пластикового хомута с защёлкой, который фиксирует корпус фильтра в вертикальном положении. В отличие от более поздних моделей, где используется металлический хомут, здесь конструкция полностью пластиковая, что требует аккуратности при демонтаже – чрезмерное усилие может привести к поломке защёлки.
Фильтр подключается к топливным магистралям через быстросъёмные фитинги с резиновыми уплотнительными кольцами. На моделях 2011 года эти соединения часто «прикипают» из-за длительной эксплуатации, поэтому перед отсоединением рекомендуется обработать их проникающей смазкой (например, WD-40) и дать постоять 5–10 минут. Для разъединения фитингов используйте специальный съёмник или плоскую отвёртку, вставляя её в паз и аккуратно нажимая на фиксаторы.
Кронштейн фильтра крепится к кузову двумя болтами под ключ на 10. При замене важно проверить состояние резиновых подушек, расположенных между кронштейном и кузовом – их износ или деформация могут привести к вибрациям и преждевременному выходу фильтра из строя. Если подушки повреждены, их необходимо заменить, так как они выполняют роль демпфера, снижая нагрузку на пластиковый хомут.
После установки нового фильтра убедитесь, что он надёжно зафиксирован в хомуте, а фитинги полностью защёлкнулись. Перед запуском двигателя несколько раз включите зажигание, чтобы топливный насос заполнил систему – это исключит завоздушивание и облегчит пуск. Пластиковый хомут не требует дополнительной затяжки, но проверьте его целостность: трещины или сколы указывают на необходимость замены кронштейна в сборе.
Как проверить состояние фильтра без его демонтажа
На Рено Логан 2011 года топливный фильтр расположен под днищем, в районе заднего правого колеса, но его состояние можно оценить косвенно, не снимая. Первый признак засорения – падение давления в топливной системе. Подключите манометр к штуцеру на топливной рампе (для этого потребуется адаптер под быстросъемное соединение типа *Schrader*). Нормальное давление на холостом ходу – 3,5 бар, при резком открытии дросселя оно должно кратковременно подниматься до 4 бар. Если показания ниже на 0,5 бар и более, фильтр забит.
- Проверьте расход топлива: увеличение на 10–15% при неизменном стиле вождения указывает на сопротивление фильтра.
- Запустите двигатель и прислушайтесь к работе бензонасоса: гул на высоких оборотах (свыше 3000 об/мин) или «подвывание» – признак перегрузки из-за засорения.
- Снимите шланг обратки топлива (перед этим сбросьте давление в системе) и подставьте емкость. Если при работе двигателя струя слабая или прерывистая, фильтр ограничивает поток.
- Обратите внимание на реакцию при резком ускорении: провалы или «тупость» разгона часто связаны с недостаточным поступлением топлива через забитый фильтр.
Эти методы не заменяют визуальный осмотр, но позволяют избежать лишнего демонтажа при исправной системе.
Типичные ошибки при поиске фильтра на Рено Логан
- Игнорирование креплений: фильтр фиксируется пластиковым хомутом и металлическим кронштейном. При попытке вытащить его силой ломаются защёлки или деформируется корпус.
- Неправильное определение направления потока: на корпусе фильтра стрелка указывает направление движения топлива (от бака к двигателю). Установка «задом наперёд» нарушает работу системы и приводит к падению давления.
- Замена только фильтрующего элемента: на Логане 2011 года фильтр неразборный – менять нужно весь модуль (артикул 7700845961 для оригинала). Попытки вскрыть корпус приводят к повреждению уплотнений.
- Использование неоригинальных аналогов без проверки: дешёвые фильтры могут иметь неправильные габариты или пропускную способность, что вызывает ошибки по давлению топлива (код P0087).
Замена топливного фильтра: когда и как часто это делать
На Рено Логан 2011 года топливный фильтр расположен под днищем автомобиля, рядом с бензобаком, в металлическом корпусе. Производитель рекомендует менять его каждые 30 000 км пробега, но реальный интервал зависит от качества топлива и условий эксплуатации. В России и странах СНГ из-за низкого качества бензина фильтр засоряется быстрее – оптимальный срок замены сокращается до 15 000–20 000 км.
Первые признаки забитого фильтра: затруднённый запуск двигателя, провалы при разгоне, снижение мощности на высоких оборотах. Если автомобиль эксплуатируется в городском режиме с частыми короткими поездками, фильтр загрязняется интенсивнее из-за конденсата в топливной системе. В таких случаях проверку состояния фильтра стоит проводить каждые 10 000 км.
Для дизельных версий Логана регламент жёстче: фильтр меняют каждые 10 000–15 000 км из-за высокой чувствительности топливной аппаратуры к загрязнениям. В зимний период интервал сокращают до 8 000–10 000 км, так как парафины в дизтопливе ускоряют засорение. Владельцам бензиновых модификаций с двигателями 1.4 и 1.6 л стоит учитывать, что после 100 000 км пробега фильтр может потребовать замены чаще из-за износа топливного насоса.
Замена фильтра на Рено Логан 2011 года не требует специального инструмента, но необходим подъёмник или смотровая яма. Перед началом работ сбрасывают давление в топливной системе, отключив предохранитель бензонасоса и запустив двигатель до остановки. Фильтр крепится на быстросъёмных зажимах – их отсоединяют, предварительно подставив ёмкость для слива остатков топлива.
При выборе фильтра ориентируются на оригинальные запчасти (артикул 7700845961 для бензиновых версий) или аналоги от проверенных производителей: Mann, Bosch, Mahle. Дешёвые подделки часто имеют низкое качество фильтрующего элемента, что приводит к попаданию грязи в топливную систему и выходу из строя форсунок. После установки нового фильтра систему прокачивают, несколько раз включив зажигание без запуска двигателя.
Если автомобиль заправляется на проверенных АЗС, а пробег не превышает 20 000 км в год, замену можно проводить раз в два года. Однако при появлении симптомов засорения (рывки при движении, увеличенный расход топлива) фильтр меняют вне зависимости от пробега. Игнорирование проблемы приводит к повышенной нагрузке на бензонасос и сокращению его ресурса.
В регионах с высоким содержанием серы в топливе фильтр засоряется быстрее из-за образования смолистых отложений. В таких условиях рекомендуется использовать топливные присадки для очистки системы, но они не заменяют полноценную замену фильтра. Присадки эффективны только как профилактическое средство и не удаляют уже образовавшиеся загрязнения.
После замены фильтра фиксируют пробег и дату проведения работ. Это позволяет отслеживать реальный ресурс детали и корректировать интервал замены в зависимости от условий эксплуатации. Если автомобиль используется редко, фильтр всё равно меняют раз в 3–4 года, так как резиновые уплотнения теряют эластичность, а фильтрующий элемент деградирует под воздействием влаги и перепадов температур.
Где находится фильтр грубой очистки топлива в баке Логана
Фильтр грубой очистки топлива на Рено Логан 2011 года встроен в модуль бензонасоса, расположенный внутри топливного бака. Чтобы добраться до него, потребуется снять заднее сиденье – под ним находится технологический лючок, закреплённый на пластиковых защёлках или винтах. После демонтажа лючка открывается доступ к верхней части модуля, где фильтр-сетка установлена на приёмнике насоса. Для замены или очистки сетку необходимо отсоединить от корпуса модуля, предварительно отключив электрический разъём и топливные шланги.
Расположение фильтра в баке обусловлено конструкцией системы питания с обратной магистралью – сетка защищает насос от крупных частиц, оседающих на дне бака. При загрязнении фильтра падает давление в топливной рампе, что проявляется в провалах при разгоне или затруднённом запуске двигателя. Для обслуживания используйте оригинальную сетку (артикул 6001546326) или аналог от проверенных производителей, например, Francecar FCR210141. Избегайте продувки сетки сжатым воздухом – это может повредить ячейки и ухудшить фильтрацию.
Как правильно отсоединить топливные шланги при замене фильтра
На Рено Логан 2011 года топливные шланги крепятся к фильтру с помощью быстросъемных фиксаторов. Перед началом работ сбросьте давление в топливной системе: отсоедините предохранитель бензонасоса (F2, 15А, в монтажном блоке под капотом), запустите двигатель и дайте ему заглохнуть. Это предотвратит выброс топлива под давлением при отсоединении шлангов.
Для отсоединения шлангов потребуются плоскогубцы с узкими губками или специальный съемник для быстросъемов. На фильтре два штуцера: входной (со стороны бака) и выходной (к двигателю). На каждом из них есть пластиковый фиксатор – белый или черный, в зависимости от года выпуска. Фиксатор нужно сжать с двух сторон, одновременно потянув шланг на себя.
Если шланг не поддается, не тяните с усилием – проверьте, полностью ли сжаты защелки фиксатора. Иногда помогает легкое прокручивание шланга вокруг оси при одновременном нажатии на фиксатор. Избегайте использования отверток или других металлических инструментов для поддевания – это может повредить пластиковые элементы.
- Входной шланг (от бака) обычно снимается легче, так как находится под меньшим давлением.
- Выходной шланг (к двигателю) может иметь остаточное давление – приготовьте ветошь для сбора топлива.
- После отсоединения закройте штуцеры фильтра и шланги заглушками или полиэтиленом, чтобы предотвратить попадание грязи.
При работе с дизельными версиями Логана процедура аналогична, но требует большей осторожности из-за высокого давления в системе. В этом случае рекомендуется использовать защитные перчатки и очки, так как дизельное топливо может вырываться под давлением до 3 бар.
Если фиксатор сломался, замените его новым – артикул оригинального фиксатора Renault 7703074616. При установке нового фильтра убедитесь, что шланги защелкнулись с характерным щелчком. Проверьте герметичность соединений после запуска двигателя.
Не используйте герметики или смазки для облегчения установки шлангов – это может привести к засорению топливной системы. После завершения работ несколько раз включите зажигание, не запуская двигатель, чтобы бензонасос накачал топливо и восстановил давление в системе.
