Вентилятор системы охлаждения на Ford Fusion (особенно модели 2005–2012 годов с двигателями 1.4, 1.6 и 2.0 л) – одна из самых уязвимых деталей. Скрип, появляющийся при работе, чаще всего сигнализирует о конкретных неисправностях, а не о «возрасте» автомобиля. Основные причины: износ подшипников электродвигателя, загрязнение крыльчатки, деформация лопастей или проблемы с креплением. На моделях с кондиционером скрип может усиливаться из-за повышенной нагрузки на вентилятор при работе компрессора.
Первый шаг – диагностика. Если скрип появляется сразу после запуска двигателя и усиливается при включении кондиционера, вероятнее всего, виноваты подшипники. На слух дефект определяется как металлический скрежет или писк, локализованный в районе передней части моторного отсека. При визуальном осмотре обратите внимание на люфт крыльчатки: если она «гуляет» более чем на 1–2 мм при попытке сместить её рукой, подшипники требуют замены. Для моделей с двигателем 1.6 л артикул оригинального подшипника – 1350170, аналог от SKF – 6203-2RS1.
Загрязнение крыльчатки – вторая по частоте причина. Пыль, листья и насекомые, попадая между лопастями, создают дисбаланс, который приводит к вибрации и скрипу. Очистка проводится без демонтажа вентилятора: снимите пластиковую решётку радиатора, продуйте крыльчатку сжатым воздухом (давление не более 3 бар) и удалите грязь мягкой щёткой. Если на лопастях обнаружены трещины или деформации, вентилятор лучше заменить – ремонт нецелесообразен. Артикул оригинальной детали для Fusion 2008 года с мотором 2.0 л – 1477755, неоригинал от Febi – 35420.
Какие детали вентилятора чаще всего вызывают скрип в Форд Фьюжен
В 90% случаев скрип вентилятора на Форд Фьюжен (2008–2012 гг.) провоцируют три компонента: подшипник электродвигателя, втулки крыльчатки и приводной ремень. Подшипник – наиболее уязвимый элемент: на моделях с пробегом свыше 80 тыс. км он теряет смазку, что вызывает сухое трение и характерный высокочастотный звук при работе на 3–4 скоростях. Втулки крыльчатки изнашиваются неравномерно, особенно при эксплуатации в условиях пыли или высокой влажности, что приводит к радиальному биению и периодическому скрипу на низких оборотах. Приводной ремень, даже при визуальной целостности, может издавать скрип из-за микротрещин или загрязнения поверхности шкива – проблема усиливается при холодном запуске.
Реже источником шума становятся демпферные втулки крепления моторчика (артикул 1471854) – их разрушение вызывает вибрацию и металлический скрежет при резком изменении скорости вращения. На моделях после 2013 года с электровентилятором системы охлаждения (артикул 1712795) скрип может возникать из-за окисления контактов разъема питания или деформации пластикового корпуса крыльчатки, что приводит к задеванию лопастей за кожух. Проверка проводится визуально: осмотрите подшипник на люфт (допустимое значение – не более 0,2 мм), втулки – на наличие эллипсности, ремень – на трещины и замасливание.
Как проверить подшипники вентилятора на износ без разборки
Первый признак износа подшипников – неравномерный шум при работе вентилятора на разных оборотах. Запустите двигатель и прослушайте звук на холостых, затем плавно увеличивайте обороты до 2000–2500 об/мин. Если скрип или гул усиливаются пропорционально оборотам, а при резком сбросе газа звук исчезает или меняет тональность, подшипники требуют внимания. Особое внимание уделите вибрациям: приложите палец к корпусу вентилятора (через решётку радиатора) – при износе подшипников ощущается мелкая дрожь, даже если звук не слышен.
Проверка люфта – ключевой метод диагностики без демонтажа. Выключите двигатель, дождитесь полной остановки вентилятора и попробуйте покачать лопасти рукой в радиальном и осевом направлениях. Допустимый люфт – не более 0,5 мм. Если лопасти смещаются сильнее или слышен металлический стук при покачивании, подшипники изношены. Для точности используйте индикатор часового типа с магнитным основанием, закрепив его на корпусе радиатора и уперев щуп в ступицу вентилятора.
- Проверка на слух с помощью стетоскопа (или самодельного аналога из металлической трубки). Приложите инструмент к корпусу электродвигателя вентилятора и прослушайте звук на работающем моторе. Характерный «перекатывающийся» шум шариков или сухое трение указывают на разрушение сепаратора или выработку дорожек качения.
- Тест на сопротивление вращению. Отключите разъём питания вентилятора, снимите приводной ремень (если есть) и попробуйте провернуть лопасти рукой. При исправных подшипниках вращение должно быть плавным, без заеданий и рывков. Если чувствуется «песок» или сопротивление в определённых положениях, подшипники повреждены.
- Визуальный осмотр через зазоры. Подсветите фонариком пространство между лопастями и корпусом – следы металлической пыли или ржавчины на статоре электродвигателя говорят о критическом износе. Также обратите внимание на смазку: если она вытекла и образовала тёмные подтёки на корпусе, ресурс подшипников исчерпан.
Для моделей Ford Fusion 2005–2012 гг. с моторами 1.4/1.6 л характерен преждевременный износ переднего подшипника вентилятора из-за попадания влаги через уплотнения. Если при проверке обнаружен люфт или шум, но внешних повреждений нет, замените оба подшипника комплектом (артикулы: SKF 6203-2RS1 или FAG 6203-2RSR). Не используйте универсальные смазки – для подшипников вентилятора подходит только высокотемпературная литиевая смазка (например, Mobilgrease XHP 222).

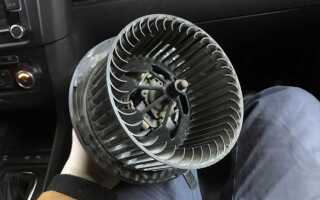

Пошаговая смазка мотора вентилятора: инструменты и материалы
Для смазки мотора вентилятора Ford Fusion потребуется набор инструментов и расходных материалов, адаптированных под конструкцию узла. Основной список включает: крестовую отвёртку PH2 (для снятия пластиковых накладок), торцевой ключ на 8 мм (для откручивания кронштейнов), плоскогубцы с тонкими губками (для фиксации разъёмов), силиконовую смазку в аэрозольном баллоне или пластичную смазку на основе лития (например, Литол-24, Mobilgrease 28). Дополнительно пригодится медицинский шприц на 5–10 мл с иглой (для точечного нанесения смазки в труднодоступные места) и безворсовая салфетка (для удаления излишков).
Силиконовая смазка предпочтительнее для подшипников скольжения – она не густеет при низких температурах и не притягивает пыль. Если мотор оснащён подшипниками качения, используйте консистентную смазку с высокой температурной стойкостью (до +150°C). Избегайте универсальных масел типа WD-40: они испаряются и не обеспечивают длительной защиты. Перед началом работ отключите аккумулятор, чтобы исключить случайное включение вентилятора.
Разборка начинается с демонтажа бардачка или нижней панели под торпедо (в зависимости от года выпуска Fusion). После снятия пластиковых элементов отсоедините электрический разъём мотора, предварительно сжав фиксаторы плоскогубцами. Кронштейн крепления мотора откручивается двумя болтами на 8 мм – используйте торцевой ключ с удлинителем для удобства. Мотор извлекается вместе с крыльчаткой; если она сидит плотно, аккуратно подденьте её пластиковой лопаткой, избегая деформации лопастей.
Смазка наносится на подшипники через технологические отверстия в корпусе мотора. Для этого иглой шприца введите 2–3 капли силиконовой смазки в каждое отверстие (обычно их два – с противоположных сторон). Если отверстий нет, частично разберите мотор, сняв крышку подшипника (крепится на защёлках или винтах). Нанесите тонкий слой смазки на шарики или втулку, затем соберите узел в обратном порядке. Излишки удалите салфеткой, чтобы избежать попадания смазки на обмотки статора.
После сборки проверьте работу вентилятора на всех скоростях. Если скрип сохраняется, причина может быть в износе подшипников или деформации крыльчатки. В таких случаях мотор подлежит замене – смазка даст лишь временный эффект. Для профилактики повторяйте процедуру каждые 30–50 тысяч км пробега, используя рекомендованные материалы.
Когда требуется замена крыльчатки или электродвигателя в сборе
Электродвигатель в сборе меняют при отказе вращения или нестабильной работе. Если вентилятор запускается только на максимальных оборотах или останавливается через несколько секунд, проблема кроется в износе щёток коллектора либо обрыве обмоток. Диагностика мультиметром покажет сопротивление обмоток ниже 2 Ом или его полное отсутствие – это прямой сигнал к замене. В двигателях Valeo, устанавливаемых на Fusion до 2015 года, ресурс щёток составляет 80–100 тыс. км, после чего контакт с ламелями коллектора нарушается, вызывая искрение и перегрев.
Критический износ подшипников ротора – ещё одна причина для замены всего блока. Если при прокручивании вала вручную слышен хруст или ощущается люфт более 0,3 мм, подшипники разрушены. Попытки их замены отдельно нецелесообразны: стоимость оригинального двигателя в сборе для Fusion 1.6 (артикул 1473195) сопоставима с ценой ремонта, а риск повторного выхода из строя высок. Дополнительный признак – повышенный шум на холодную, исчезающий после прогрева, что указывает на высыхание смазки в подшипниках.
Замена требуется и при коррозии контактов разъёма питания или окислении клемм на самом двигателе. Если очистка не устраняет неисправность, а напряжение на разъёме при включённом зажигании стабильно ниже 11,5 В, проблема в обмотках или внутренних соединениях. В таких случаях ремонт экономически невыгоден: стоимость нового мотора-вентилятора (от 4500 до 7000 рублей) окупается надёжностью, особенно для автомобилей старше 8 лет, где ресурс оригинальных комплектующих уже исчерпан.
Как правильно очистить вентилятор от пыли и грязи, чтобы убрать скрип
Перед началом работ отключите аккумулятор автомобиля, чтобы исключить случайное включение вентилятора. На Форд Фьюжен вентилятор системы охлаждения расположен за радиатором – для доступа к нему потребуется снять передний бампер и защитную решетку. Используйте торцевую головку на 10 мм для откручивания крепежных болтов, а пластиковые клипсы аккуратно подденьте плоской отверткой, чтобы не сломать фиксаторы.
После демонтажа вентилятора осмотрите лопасти и корпус на наличие плотных отложений пыли и грязи. Особое внимание уделите местам крепления мотора и подшипников – именно там скапливается абразивная пыль, вызывающая скрип. Для первичной очистки используйте мягкую кисть с длинным ворсом или пылесос с насадкой для узких мест, чтобы удалить рыхлые загрязнения без риска повредить лопасти.
Для удаления въевшейся грязи и засохшей смазки приготовьте раствор из теплой воды и автомобильного шампуня в пропорции 1:20. Нанесите его на загрязненные участки с помощью губки или безворсовой салфетки, избегая попадания жидкости на электрические контакты мотора. Если грязь не отходит, используйте изопропиловый спирт (не менее 70%) – он эффективно растворяет маслянистые отложения, не повреждая пластик.
После влажной очистки просушите вентилятор сжатым воздухом или оставьте его на 30–40 минут в сухом помещении при комнатной температуре. Не включайте вентилятор до полного высыхания, чтобы избежать короткого замыкания. Для ускорения процесса можно использовать фен на режиме холодного обдува, держа его на расстоянии не менее 20 см от деталей.
Проверьте состояние подшипников – если скрип сохраняется после очистки, вероятно, требуется их смазка. Используйте силиконовую смазку в аэрозольной упаковке или специальное средство для подшипников (например, CRC Silicone Spray). Нанесите 2–3 капли на вал мотора с обеих сторон, предварительно удалив остатки старой смазки. Избегайте избыточного количества – лишняя смазка будет притягивать пыль.
При сборке вентилятора замените резиновые уплотнители, если они потеряли эластичность. Убедитесь, что лопасти вращаются свободно, без заеданий – для этого прокрутите их вручную несколько раз. Затягивайте крепежные болты с моментом 8–10 Н·м, чтобы избежать перекоса и вибраций. После установки бампера проверьте работу вентилятора на разных режимах, включая максимальные обороты.
Для профилактики скрипа проводите очистку вентилятора каждые 15–20 тысяч километров пробега или при появлении посторонних шумов. Используйте защитные сетки на решетку радиатора, чтобы уменьшить попадание пыли и насекомых в моторный отсек. Храните автомобиль в гараже или под навесом – это снизит скорость загрязнения и продлит срок службы подшипников.
Типичные ошибки при самостоятельном ремонте вентилятора Форд Фьюжен
Первая и самая распространённая ошибка – игнорирование диагностики перед разборкой. Владельцы часто сразу снимают вентилятор, не проверив предохранитель F67 (30А) в блоке под капотом или реле R15 в салонном блоке. Пропускают проверку напряжения на разъёме моторчика мультиметром: при включённом зажигании и максимальной скорости вентилятора должно быть 12В на контакте 2 (красный провод) и масса на контакте 1 (чёрный). Без этих данных разборка превращается в гадание, а лишние манипуляции с креплениями и проводкой увеличивают риск повреждения пластиковых защёлок или обрыва проводов.
Вторая ошибка – грубая очистка лопастей и корпуса от пыли. Использование металлических щёток или сжатого воздуха под высоким давлением деформирует тонкие пластиковые лопасти, нарушая балансировку. Это приводит к вибрации и усилению шума. Правильный подход: промывка тёплой водой с мягким моющим средством (например, автомобильным шампунем) и сушка при комнатной температуре. При сильном загрязнении допустимо аккуратное снятие налёта деревянной палочкой или мягкой зубной щёткой, но без нажима на кромки лопастей.
- Замена подшипников без проверки посадочного места. Если вал моторчика имеет люфт в корпусе, новый подшипник быстро выйдет из строя. Перед установкой очистите посадочное гнездо от старой смазки и проверьте его диаметр штангенциркулем – допуск не более 0,05 мм. При износе используйте ремонтные втулки или замените весь моторчик.
- Использование неподходящей смазки. Литол-24 или графитовые смазки для подшипников вентилятора не подходят – они густеют при низких температурах и притягивают пыль. Применяйте только специализированные составы: например, Molykote PG-54 или Permatex 22058. Наносите 2–3 капли на каждый подшипник, избегая попадания на обмотку.
- Неправильная сборка после ремонта. Часто забывают установить резиновые демпферы между моторчиком и корпусом, что приводит к передаче вибрации на панель. Проверяйте затяжку всех винтов крест-накрест с моментом 1,5–2 Н·м. После сборки запустите вентилятор на всех скоростях и убедитесь в отсутствии посторонних звуков в течение 5–10 минут.
