Трехфазный асинхронный двигатель вращается в направлении, определяемом последовательностью чередования фаз питающей сети. Изменение этой последовательности на противоположную приводит к реверсированию вращения ротора. Стандартная схема подключения обмоток – U1-V1-W1 для прямого вращения. Если поменять местами любые две фазы (например, U1-W1-V1), магнитное поле статора начнет вращаться в обратном направлении, увлекая за собой ротор.
На практике ошибки при монтаже кабельных линий или подключении пускозащитной аппаратуры – основная причина непреднамеренного реверса. Например, при использовании кабеля с жилами разных сечений или цветовой маркировки, не соответствующей ГОСТ 31996-2012, вероятность перепутать фазы возрастает. В системах с частотными преобразователями реверс может возникать из-за неверной настройки параметров direction control или инверсии сигнала на дискретном входе.
В двигателях с фазным ротором дополнительным фактором становится неправильное подключение пускового реостата. Если сопротивления в цепи ротора распределены несимметрично, возникает асимметрия токов, приводящая к искажению вращающегося поля. В таких случаях ротор может начать вращаться в направлении, противоположном ожидаемому, даже при правильной последовательности фаз статора.
Для диагностики используйте фазоуказатель или осциллограф. Проверьте чередование фаз на клеммах двигателя при отключенном питании. Если реверс обнаружен после ремонта или замены оборудования, сравните схему подключения с заводской документацией. В системах с ЧРП убедитесь, что параметр P0700 (для преобразователей Siemens) или аналогичный установлен в значение, соответствующее прямому вращению.
Принудительный реверс применяется в технологических процессах, где требуется изменение направления вращения. В таких случаях используют реверсивные магнитные пускатели или контакторы с механической блокировкой, исключающей одновременное включение обоих направлений. Для двигателей мощностью свыше 10 кВт рекомендуется применять схемы с предварительным снижением напряжения при реверсе, чтобы ограничить пусковые токи.
Как неправильное подключение фаз влияет на направление вращения
Трехфазный асинхронный двигатель вращается за счет вращающегося магнитного поля, создаваемого обмотками статора. Порядок чередования фаз (A-B-C или C-B-A) определяет направление этого поля. При стандартном подключении фаз L1, L2, L3 к клеммам U1, V1, W1 соответственно ротор движется по часовой стрелке. Перемена мест любых двух фаз меняет последовательность на обратную, что приводит к реверсированию поля и, как следствие, вращению двигателя в противоположную сторону.
Ошибка в подключении часто возникает при монтаже или замене кабеля. Например, если фаза L1 подключена к W1, а L3 – к U1, последовательность фаз становится C-A-B. Это эквивалентно сдвигу фаз на 120° в обратном направлении. Двигатель мощностью 5,5 кВт при таком подключении не только изменит направление, но и может потерять до 10% крутящего момента из-за несимметрии магнитного потока.
В системах с частотными преобразователями неправильное подключение фаз на выходе инвертора также вызывает реверс. Современные ПЧ часто имеют функцию автоматического определения чередования фаз, но при ручной настройке ошибка в маркировке клемм (например, V и W) приводит к тому, что двигатель вращается не в ту сторону. Это критично для насосов и конвейеров, где направление движения строго регламентировано технологическим процессом.
Для проверки правильности подключения используют фазоуказатель или осциллограф. Фазоуказатель типа ФУ-2 показывает последовательность фаз стрелкой: если при подключении L1-L2-L3 стрелка вращается против часовой, значит, фазы перепутаны. Осциллограф позволяет визуально сравнить сдвиг фаз – при правильном подключении сигнал L2 отстает от L1 на 120°, а L3 – от L2 на те же 120°.
Временное изменение направления вращения допустимо только для двигателей с номинальной мощностью до 30 кВт и при условии, что нагрузка не превышает 70% от паспортной. Для более мощных агрегатов реверс без предварительного останова может привести к механическим повреждениям: разрушению подшипников, деформации вала или обрыву обмоток из-за ударных токов, достигающих 6–8-кратного значения номинального.
При подключении двигателя к сети через магнитный пускатель реверс реализуется переключением двух фаз в цепи контакторов. Важно, чтобы схема управления исключала одновременное срабатывание обоих контакторов – это вызовет короткое замыкание. В промышленных установках для предотвращения ошибок применяют цветовую маркировку кабелей (желтый – L1, зеленый – L2, красный – L3) и механические блокировки в шкафах управления.
Роль чередования фаз в определении направления ротора
Вращение ротора трехфазного асинхронного двигателя напрямую зависит от последовательности подключения фаз к обмоткам статора. При стандартном чередовании фаз A-B-C магнитное поле статора вращается по часовой стрелке, увлекая за собой ротор. Если поменять местами любые две фазы (например, A-C-B), направление вращения поля изменится на противоположное, что приведет к реверсу двигателя. Этот принцип лежит в основе работы реверсивных схем управления.
Фазовый сдвиг между напряжениями в трехфазной системе составляет 120 электрических градусов. При правильном чередовании фаз вектор магнитного поля плавно перемещается от одной обмотки к другой, создавая вращающееся поле с частотой сети. Ошибка в подключении нарушает этот сдвиг, вызывая скачкообразное изменение направления поля. Для проверки чередования используют фазоуказатели или осциллографы с возможностью отображения трехфазных сигналов.
В промышленных установках неправильное чередование фаз может привести к аварийным ситуациям. Например, в конвейерных системах реверс двигателя способен вызвать заклинивание механизма или повреждение транспортируемых материалов. Для предотвращения таких случаев применяют реле контроля фаз, которые блокируют запуск при неверной последовательности. Типовые модели реле, такие как РКФ-3М или ЕЛ-11, срабатывают при отклонении чередования на ±10% от номинального значения.
При подключении двигателя к сети через частотный преобразователь чередование фаз задается программно. Современные преобразователи, например, серии Siemens SINAMICS G120 или ABB ACS380, позволяют инвертировать направление вращения одним параметром в настройках. Однако физическое переключение фаз на клеммной колодке остается более надежным методом, так как исключает программные ошибки.
В схемах с несколькими двигателями, работающими синхронно, чередование фаз должно быть одинаковым для всех приводов. Разница в последовательности приводит к рассогласованию скоростей и моментам, что особенно критично в многодвигательных приводах прокатных станов или бумагоделательных машин. Для синхронизации используют общий фазоуказатель или подключают все двигатели к одной трехфазной шине с заранее проверенным чередованием.
При монтаже электрооборудования чередование фаз проверяют до первого запуска. Методика включает три этапа: визуальный контроль маркировки проводов, проверку фазоуказателем и пробный пуск с минимальной нагрузкой. Если двигатель вращается в обратную сторону, меняют местами любые две фазы на клеммнике. Для двигателей мощностью свыше 10 кВт рекомендуется использовать специальные переключатели реверса, например, ПКР-3, рассчитанные на токи до 100 А.
В системах с резервированием питания чередование фаз должно сохраняться при переключении на резервный источник. Для этого применяют автоматические переключатели с контролем последовательности фаз, такие как АВР-3Ф. Эти устройства анализируют чередование в реальном времени и блокируют переключение при несоответствии, предотвращая реверс двигателей. Время срабатывания таких систем не превышает 50 мс, что минимизирует риск повреждения оборудования.
При эксплуатации двигателей в условиях частых реверсов (например, в лифтах или кранах) особое внимание уделяют износу обмоток и подшипников. Реверс создает дополнительные механические и электрические нагрузки, сокращая ресурс оборудования. Для снижения негативного влияния используют двигатели с усиленной изоляцией класса F или H и подшипниками с увеличенным сроком службы, например, SKF Explorer. Периодичность технического обслуживания в таких случаях сокращают на 30–40% от стандартных норм.
Ошибки при монтаже электрической схемы и их последствия
Перепутывание фаз при подключении трехфазного двигателя – самая распространенная ошибка, приводящая к вращению ротора в обратную сторону. Достаточно поменять местами любые две фазы (например, L1 и L3), чтобы изменить направление вращения магнитного поля. В промышленных установках это может вызвать аварийные ситуации: конвейеры начнут двигаться в неправильном направлении, насосы – качать жидкость обратно в систему, а компрессоры – создавать избыточное давление в нерабочих зонах. Проверка чередования фаз с помощью фазоуказателя перед первым пуском занимает 30 секунд, но исключает часы простоя оборудования.
Неправильное подключение обмоток статора по схеме «звезда» или «треугольник» снижает мощность двигателя на 30–50% или приводит к его перегреву. Например, двигатель 400 В, рассчитанный на работу в треугольнике, при подключении звездой будет потреблять ток в √3 раз меньше номинального, но и момент на валу упадет пропорционально. Обратная ошибка – подключение звездой двигателя, предназначенного для треугольника, – вызовет перегрузку обмоток и срабатывание тепловой защиты уже через 5–10 минут работы. На шильдике двигателя всегда указано правильное напряжение для каждой схемы.
Отсутствие или неправильная установка защитного заземления создает риск поражения током при пробое изоляции. В трехфазных системах с изолированной нейтралью (IT-система) заземление корпуса двигателя обязательно, иначе при замыкании фазы на корпус напряжение на нем может достигать 220 В относительно земли. Даже в системах с глухозаземленной нейтралью (TN-C) некачественное заземление увеличивает время срабатывания автоматических выключателей при коротком замыкании. Сопротивление контура заземления не должно превышать 4 Ом для сетей до 1000 В.
Использование проводов заниженного сечения приводит к падению напряжения на линии и перегреву кабелей. Например, при длине линии 50 м и токе 20 А падение напряжения на проводе сечением 2,5 мм² составит 7,5 В (3,4% от 220 В), что критично для двигателей с жесткими требованиями к стабильности питания. Превышение температуры проводника на 10°C сокращает срок службы изоляции вдвое. Расчет сечения выполняется по формуле: S = (√3 × I × L × cosφ) / (γ × ΔU), где S – сечение, I – ток, L – длина линии, γ – удельная проводимость меди (57 м/(Ом·мм²)), ΔU – допустимое падение напряжения (обычно 5%).
Неправильная настройка теплового реле или его отсутствие – прямая причина выхода двигателя из строя. Тепловое реле должно быть откалибровано на номинальный ток двигателя с учетом коэффициента загрузки. Например, для двигателя с Iном = 10 А и коэффициентом загрузки 0,8 реле настраивается на 8 А. Превышение тока на 20% сверх номинального сокращает срок службы изоляции обмоток в 4 раза. Время срабатывания реле при перегрузке 1,5×Iном не должно превышать 2 минут.
Подключение пусковой аппаратуры без учета категории применения (AC-3, AC-4) приводит к быстрому износу контактов. Для двигателей с частыми пусками и реверсами (например, крановые механизмы) требуются контакторы категории AC-4, выдерживающие ток включения до 6×Iном. Использование контакторов AC-3 в таких режимах сокращает их ресурс с 1 млн до 50 тыс. циклов. Также критично соблюдение времени между повторными пусками: для двигателей мощностью свыше 10 кВт оно должно быть не менее 5 минут, иначе обмотки не успевают остыть.
Игнорирование требований к сечению нулевого провода в системах TN-C-S приводит к его перегреву и обрыву. В трехфазных сетях с несимметричной нагрузкой ток в нулевом проводе может достигать 1,73×Iфазного. Например, при фазных токах 15 А, 20 А и 25 А ток в нуле составит 10 А. Если сечение нулевого провода выбрано равным фазному, его перегрев неизбежен. В таких случаях сечение нуля должно быть не менее 100% от сечения фазного провода, а при наличии высших гармоник – до 200%.
Неправильная установка частотного преобразователя без входного дросселя или фильтра гармоник вызывает искажение формы напряжения в сети. Коэффициент нелинейных искажений (THD) при работе преобразователя без фильтра может превышать 30%, что приводит к дополнительному нагреву обмоток двигателя на 10–15°C и сбоям в работе чувствительной электроники. Входной дроссель снижает THD до 5–8%, а фильтр гармоник – до 3%. Также критично соблюдение длины кабеля между преобразователем и двигателем: при длине свыше 50 м требуется установка выходного дросселя или синусного фильтра для подавления отраженных волн напряжения.
Влияние перепутанных проводов в клеммной коробке двигателя
Перепутывание фазных проводов в клеммной коробке трехфазного асинхронного двигателя приводит к изменению последовательности чередования фаз. В стандартной схеме подключения (прямое чередование: L1-L2-L3) ротор вращается по часовой стрелке. При перекрестном подключении, например, L1-L3-L2, направление вращения меняется на противоположное. Это происходит из-за изменения направления вращающегося магнитного поля статора, которое определяет движение ротора.
Даже одна перепутанная пара проводов нарушает симметрию фаз, что вызывает не только реверс, но и увеличение пусковых токов на 15–20%. Длительная работа в таком режиме приводит к перегреву обмоток, ускоренному износу подшипников и снижению КПД двигателя на 5–8%. Особенно критично для насосов и вентиляторов, где обратное вращение может вызвать механические повреждения или аварийные остановки оборудования.
Для проверки правильности подключения используют фазоуказатель или осциллограф. Фазоуказатель подключают к клеммам двигателя: при прямом чередовании фаз стрелка прибора вращается по часовой стрелке. Если направление не совпадает, достаточно поменять местами любые два фазных провода. При отсутствии приборов можно временно запустить двигатель на холостом ходу и визуально определить направление вращения.
В клеммных коробках двигателей мощностью до 30 кВт часто применяют схему «звезда» или «треугольник». Перепутывание проводов внутри этих схем не только меняет направление вращения, но и нарушает расчетные параметры напряжения на обмотках. Например, при ошибочном подключении «треугольником» вместо «звезды» линейное напряжение на обмотках возрастает в √3 раз, что приводит к перегрузке и срабатыванию защиты.
На предприятиях с несколькими двигателями рекомендуется маркировать провода цветной изолентой или бирками. Стандартная цветовая кодировка: L1 – желтый, L2 – зеленый, L3 – красный. При монтаже следует сверяться с паспортом двигателя, где указана схема подключения и допустимые напряжения. Для двигателей с частотным преобразователем перепутывание фаз на входе инвертора может вывести его из строя из-за несимметрии токов.
После любого вмешательства в клеммную коробку обязательна проверка сопротивления изоляции мегомметром (не менее 0,5 МОм при 500 В). Также необходимо убедиться в отсутствии короткозамкнутых витков с помощью прибора ИДВИ-03 или аналогичного. Эти меры предотвращают аварии, связанные с ошибками подключения, и продлевают срок службы оборудования.

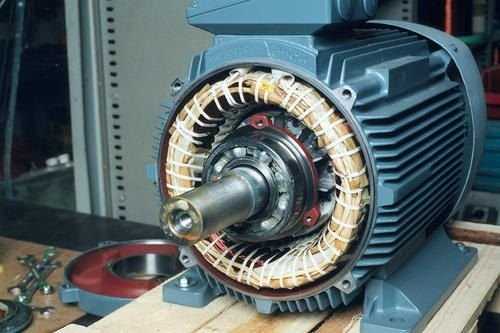

Как проверить правильность подключения фаз мультиметром
Для проверки чередования фаз мультиметром установите режим измерения переменного напряжения на предел не менее 500 В. Подключите щупы к двум фазным проводам (например, L1 и L2). При правильном чередовании напряжение между ними должно составлять 380–400 В. Повторите измерение между L2–L3 и L1–L3 – значения должны быть аналогичными. Если напряжение между какой-либо парой фаз отличается более чем на 10 В или близко к нулю, подключение выполнено неверно.
Используйте метод сравнения с эталонной фазой. Зафиксируйте один щуп на известной фазе (например, L1), а вторым поочередно касайтесь оставшихся проводов. Напряжение между L1 и L2 должно быть равно напряжению между L1 и L3. Разница в показаниях указывает на перепутанную фазу. Для трехфазных сетей с линейным напряжением 220 В (например, в некоторых странах) ожидаемое значение между фазами составит 220 В.
Проверка последовательности фаз требует дополнительного оборудования – фазоуказателя или осциллографа, но мультиметром можно выявить грубые ошибки. Если двигатель вращается в обратную сторону, поменяйте местами любые две фазы на клеммнике. После этого повторно измерьте напряжение между всеми парами – значения должны остаться в пределах нормы, а направление вращения изменится на правильное.
При работе с мультиметром соблюдайте технику безопасности: используйте щупы с изолированными рукоятками, не касайтесь токоведущих частей, отключайте питание перед переключением проводов. Если после всех проверок напряжение между фазами стабильно, но двигатель работает некорректно, проблема может быть в обмотках или механической части, а не в подключении.
Последствия изменения порядка фаз в питающей сети
Изменение порядка чередования фаз в трехфазной сети приводит к реверсу вращения электродвигателя. Для асинхронных машин это означает смену направления момента на валу на противоположное, что критично для механизмов с жесткими требованиями к направлению движения: конвейеров, насосов, вентиляторов. Например, в центробежных насосах реверс вызывает обратный поток жидкости, что может привести к гидравлическому удару с давлением до 150% от номинального, разрушая трубопроводы и уплотнения.
В синхронных двигателях нарушение фазировки вызывает асинхронный пуск с последующим срывом в режим качаний ротора. При этом ток статора возрастает на 300–500% от номинала, а температура обмоток повышается на 10–15°C за секунды. Для двигателей мощностью свыше 100 кВт это грозит термическим повреждением изоляции класса F или H, сокращая ресурс на 40–60%.
В системах с частотными преобразователями изменение порядка фаз на входе не всегда компенсируется автоматикой. Многие модели (например, Siemens SINAMICS G120) требуют ручной перенастройки параметра P0304 (фазировка) или переподключения силовых кабелей. Игнорирование этого приводит к ошибке F0722 (неверная фазировка), блокирующей запуск привода. В 20% случаев это сопровождается повреждением IGBT-модулей из-за несимметричной нагрузки.
Для механизмов с редукторами реверс вращения вызывает ударные нагрузки на зубчатые передачи. В червячных редукторах (передаточное число 20:1 и выше) это приводит к заклиниванию или поломке зубьев из-за отсутствия самоторможения в обратном направлении. В планетарных редукторах нагрузка на сателлиты возрастает на 200–300%, что ускоряет износ подшипников и шестерен в 3–5 раз.
В системах с несколькими двигателями, работающими синхронно (например, рольганги прокатных станов), изменение фазировки одного из них вызывает рассогласование скоростей. Разница в 5–10 об/мин между приводами приводит к деформации проката или обрыву ленты. В металлургии такие инциденты фиксируются в 12% случаев аварийных остановок оборудования.
Для защиты от последствий реверса используют фазочувствительные реле (например, РНФ-1М) или контроллеры с функцией мониторинга чередования фаз. При обнаружении нарушения они формируют сигнал на отключение контактора за 50–100 мс, предотвращая запуск двигателя. В сетях с частыми переключениями (например, на подстанциях) рекомендуется применять маркировку фаз цветом и буквенными обозначениями (L1, L2, L3) с обязательной проверкой тестером перед подключением.
При монтаже нового оборудования или после ремонта электросети порядок фаз проверяют фазоуказателем или осциллографом. Для двигателей с жесткими требованиями к направлению вращения (например, шнековые питатели) устанавливают механические или электронные датчики обратного хода, блокирующие работу при реверсе. В критических приложениях (лифты, эскалаторы) дублируют защиту аппаратными и программными средствами.

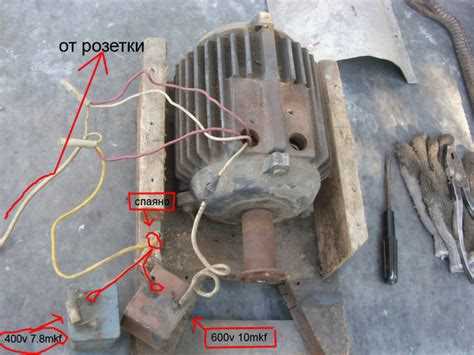

Методы корректировки направления вращения без разборки двигателя
Наиболее эффективный способ изменить направление вращения трехфазного двигателя – переключение фаз на клеммной коробке. Для этого достаточно поменять местами любые два из трех подключенных проводов (например, L1 и L2). Перед выполнением операции обязательно отключите питание и проверьте отсутствие напряжения мультиметром. Метод работает для всех типов трехфазных асинхронных двигателей с обмотками, соединенными «звездой» или «треугольником», при условии, что схема подключения не предусматривает дополнительных элементов (например, конденсаторов в однофазных режимах).
В системах с частотными преобразователями корректировка направления выполняется через программные настройки. В меню инвертора найдите параметр «Направление вращения» или «Rotation Direction» и измените его значение с «Forward» на «Reverse» (или наоборот). Убедитесь, что параметры разгона/торможения адаптированы под новое направление, особенно при работе с нагрузками, чувствительными к динамическим нагрузкам (например, конвейеры, насосы). Для некоторых моделей преобразователей потребуется перезагрузка устройства после изменения настроек.
- Использование реверсивного магнитного пускателя – решение для двигателей, работающих в составе автоматизированных систем. Пускатель оснащен двумя группами контактов, переключающими фазы по команде от кнопок «Вперед»/»Назад» или контроллера. При монтаже соблюдайте схему подключения: катушка пускателя должна получать питание через нормально разомкнутые контакты кнопок, а блокировочные контакты – исключать одновременное срабатывание обоих направлений.
- Для двигателей с фазным ротором (например, серии АК) изменение направления возможно через переключение обмоток ротора. Однако этот метод требует доступа к щеточному аппарату и применяется редко из-за сложности реализации без частичной разборки.
- Временное решение для проверки направления – использование фазоинвертора (например, автотрансформатора с отводами). Подключите две фазы через обмотки трансформатора с коэффициентом трансформации 1:1, но с обратной полярностью. Метод применим только для кратковременных испытаний, так как создает дополнительные потери и искажения формы напряжения.
