Предохранители в Киа Рио 3 защищают электрические цепи от перегрузок и коротких замыканий. Их выход из строя приводит к отключению конкретных систем: фар, прикуривателя, аудиосистемы или блока управления двигателем. В большинстве случаев замена занимает не более 10 минут, если знать расположение блоков и тип предохранителя.
На Киа Рио 3 установлены два основных блока предохранителей: под капотом (в моторном отсеке) и в салоне (слева от рулевой колонки, за крышкой). В моторном отсеке находятся предохранители высокой мощности – для генератора, ABS, вентилятора радиатора. В салоне – для приборной панели, освещения, аудиосистемы и прикуривателя. Номинал предохранителя указан на его корпусе и в руководстве по эксплуатации.
Перед заменой обязательно отключите зажигание и выньте ключ из замка. Используйте только предохранители с идентичным номиналом (например, 10А, 15А, 20А). Применение предохранителя с завышенным током приведет к повреждению проводки или возгоранию. Для извлечения используйте специальный пинцет, который обычно находится в блоке под капотом.
Если новый предохранитель сразу перегорает, проблема не в нем, а в коротком замыкании или неисправности потребителя. Проверьте цепь мультиметром или обратитесь к электрику. Не пытайтесь восстанавливать перегоревшие предохранители – это опасно и нарушает заводскую защиту.
Где находятся блоки предохранителей в Киа Рио 3
В Киа Рио 3 установлены два основных блока предохранителей: один в салоне, другой под капотом. Салонный блок расположен слева от рулевой колонки, за пластиковой крышкой на нижней части панели приборов. Чтобы получить к нему доступ, достаточно потянуть крышку на себя – она крепится на защёлках. На внутренней стороне крышки нанесена схема с обозначением каждого предохранителя, что упрощает поиск нужного элемента.
Блок под капотом находится в моторном отсеке, справа от аккумуляторной батареи. Он закрыт чёрной пластиковой крышкой с надписью «FUSE BOX». Для открытия достаточно нажать на фиксаторы по бокам. В этом блоке сосредоточены предохранители, отвечающие за критически важные системы: стартер, генератор, систему зажигания, ABS и электронику двигателя. Перед заменой предохранителя в этом блоке рекомендуется отключить минусовую клемму аккумулятора.
В салонном блоке размещены предохранители, контролирующие работу электрооборудования салона: прикуривателя, стеклоподъёмников, аудиосистемы, подогрева сидений, освещения и климат-контроля. Например, предохранитель прикуривателя (обычно на 15–20 А) находится в позиции 18 или 24 – точный номер указан на схеме крышки. Если перегорает предохранитель, отвечающий за несколько систем, проверьте сначала его, так как он часто выходит из строя из-за короткого замыкания в цепи.
При поиске конкретного предохранителя используйте схему на крышке блока или руководство по эксплуатации автомобиля. В салонном блоке предохранители пронумерованы от 1 до 30, в подкапотном – от 1 до 20. Обратите внимание, что некоторые позиции могут быть пустыми или заняты реле. Например, реле стартера (позиция 5 в подкапотном блоке) внешне отличается от предохранителей, но также может требовать проверки при неисправностях запуска двигателя.
Если предохранитель перегорает повторно после замены, это указывает на проблему в электрической цепи. В таких случаях не рекомендуется устанавливать предохранитель с большим номиналом – это может привести к возгоранию проводки. Вместо этого проверьте цепь на наличие повреждённых проводов, окисленных контактов или неисправных потребителей. Для диагностики используйте мультиметр или обратитесь к специалисту.
Какие инструменты понадобятся для замены предохранителей
Для замены предохранителей на Киа Рио 3 потребуется минимальный набор инструментов, но их выбор зависит от типа предохранителя и места его расположения. Основной инструмент – пластиковый пинцет, который обычно входит в комплект автомобиля и хранится в блоке предохранителей. Он предназначен для аккуратного извлечения предохранителей без риска повредить контакты или соседние элементы. Если пинцета нет, подойдет медицинский пинцет с тонкими губками, но избегайте металлических инструментов с острыми краями.
В некоторых случаях предохранители могут быть плотно зафиксированы или окислены, особенно если автомобиль эксплуатируется в условиях повышенной влажности. Для таких ситуаций пригодится маленькая плоская отвертка с шириной лезвия не более 3 мм. Её используют для поддевания предохранителя, но действовать нужно осторожно, чтобы не деформировать посадочное место. Никогда не применяйте отвертку с магнитным наконечником – это может привести к короткому замыканию.
Перед началом работы рекомендуется проверить состояние предохранителей с помощью мультиметра или тестера предохранителей. Мультиметр позволяет измерить сопротивление и убедиться в целостности плавкой вставки, а тестер – быстро определить неисправный элемент без демонтажа. Если под рукой нет этих приборов, можно использовать контрольную лампу на 12 В, но её применение требует базовых навыков электрика.
Для замены предохранителей в труднодоступных местах, например, под капотом или за панелью приборов, может понадобиться фонарик с узким лучом или налобный светодиодный фонарь. Это особенно актуально для моделей Киа Рио 3 с 2015 года, где блок предохранителей в салоне частично закрыт пластиковой накладкой. Избегайте использования фонариков на галогенных лампах – они нагреваются и могут повредить пластиковые элементы.
Если предохранитель перегорает повторно после замены, это указывает на проблему в электрической цепи. В таких случаях пригодится схема расположения предохранителей, которую можно найти в руководстве по эксплуатации автомобиля или на крышке блока предохранителей. Также полезно иметь небольшой магнит на гибком держателе – он поможет извлечь упавший предохранитель из труднодоступных мест, например, из-под педального узла.
Для защиты рук от случайных замыканий и грязи используйте тонкие нитриловые перчатки. Они не только предотвращают попадание кожного жира на контакты, но и обеспечивают лучшее сцепление с мелкими деталями. Избегайте латексных перчаток – они менее прочные и могут порваться при работе с острыми краями пластиковых элементов.
В редких случаях, когда требуется замена всего блока предохранителей или его части, могут понадобиться бокорезы и кримпер для обжимки клемм. Однако такие работы выходят за рамки стандартной процедуры и требуют опыта. Для большинства владельцев Киа Рио 3 достаточно перечисленных выше инструментов, чтобы безопасно и быстро заменить предохранитель.
Как правильно снять крышку блока предохранителей
На Киа Рио 3 блок предохранителей расположен в двух местах: под капотом (основной блок) и в салоне слева от рулевой колонки. Крышка салонного блока крепится на пластиковых защёлках, а подкапотного – на двух фиксаторах по бокам. Перед началом работы убедитесь, что зажигание выключено, а ключ извлечён из замка, чтобы избежать случайного короткого замыкания при снятии крышки.
Для снятия крышки салонного блока вставьте пальцы в специальные углубления на её нижней кромке и потяните на себя с усилием около 3–5 кг. Защёлки расположены симметрично – если крышка не поддаётся, проверьте, не зацепились ли они за корпус. Не используйте отвёртки или другие инструменты, чтобы не повредить пластик: защёлки рассчитаны на ручное снятие.
Крышка подкапотного блока снимается иначе: нажмите на два боковых фиксатора большими пальцами, одновременно приподнимая крышку вверх. Фиксаторы находятся на расстоянии 12 см друг от друга и имеют маркировку в виде стрелок. Если они не поддаются, смажьте их силиконовой смазкой – иногда пластик прикипает из-за перепадов температур.

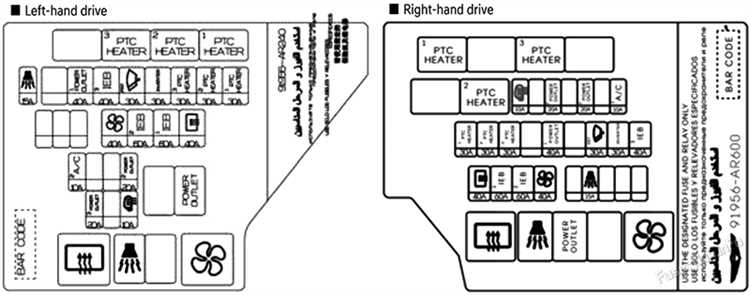

После снятия крышки осмотрите её внутреннюю сторону: там нанесена схема расположения предохранителей с указанием номиналов и назначения каждого. Если схема стёрлась или отсутствует, сверьтесь с руководством по эксплуатации или скачайте электронную версию с официального сайта Kia. Не полагайтесь на память – перепутанные предохранители могут вывести из строя электронику автомобиля.
При обратной установке крышки убедитесь, что она встала на место без перекосов. Для салонного блока сначала заведите верхний край в пазы, затем нажмите до щелчка. Подкапотный блок требует одновременного нажатия на оба фиксатора – услышите характерный звук фиксации. Проверьте плотность прилегания: крышка не должна болтаться или отходить при лёгком нажатии.
Если крышка треснула или защёлки сломались, замените её на оригинальную деталь с артикулом 91185-4L000 (салон) или 25340-2B000 (подкапотный). Аналоги могут не совпадать по размерам или иметь слабые фиксаторы, что приведёт к попаданию влаги и пыли в блок предохранителей.
Как определить перегоревший предохранитель по схеме
Схема предохранителей Киа Рио 3 расположена на внутренней стороне крышки блока, а также в руководстве по эксплуатации. Найдите её перед началом проверки – каждый предохранитель обозначен номером и функцией (например, «F3 – Ближний свет левой фары»). Сопоставьте симптом неисправности с перечнем защищаемых цепей: если не работает прикуриватель, ищите предохранитель с маркировкой «CIGAR» или «POWER OUTLET».
Визуальный осмотр – первый шаг. Извлеките предохранитель пинцетом (идёт в комплекте с блоком) и осмотрите на просвет. Перегоревший элемент имеет разорванную металлическую нить внутри прозрачного корпуса. Если нить цела, но есть потемнения или оплавления – предохранитель также неисправен. Для точности используйте мультиметр в режиме прозвонки: сопротивление исправного предохранителя стремится к нулю.
Обратите внимание на номинал предохранителя, указанный на его корпусе (например, 10A, 15A). Замена на элемент с большим номиналом приведёт к перегреву проводки и риску возгорания. Если предохранитель перегорает повторно после замены – проблема не в нём, а в коротком замыкании или перегрузке цепи. Проверьте провода на повреждения, окисление контактов или неисправность потребителя (например, лампы, мотора стеклоочистителя).
Блок предохранителей Киа Рио 3 имеет два основных расположения: в салоне (под левой панелью приборов) и под капотом (рядом с аккумулятором). Салонный блок отвечает за цепи освещения, аудиосистемы, стеклоподъёмников; подкапотный – за системы двигателя, ABS, кондиционер. Если не работает несколько потребителей одновременно, проверьте общий предохранитель (например, «IG1» или «IG2» на 30–50A).
Для ускорения поиска используйте цветовую маркировку предохранителей:
- Красный – 10A;
- Синий – 15A;
- Жёлтый – 20A;
- Зелёный – 30A;
- Оранжевый – 40A.
Цвет корпуса соответствует номиналу, но всегда сверяйтесь с надписью – производитель может менять стандарты.
Если схема на крышке блока стёрлась или отсутствует, скачайте официальную электросхему Киа Рио 3 для вашего года выпуска. В ней указаны не только предохранители, но и реле, а также точки подключения цепей. Например, предохранитель «F27» (10A) отвечает за обогрев зеркал – если зеркала не греются, проверьте именно его, а не «F28» (стеклоочистители).
При проверке реле (если оно есть в цепи) используйте метод замены на заведомо исправное. Реле в Киа Рио 3 часто выходят из строя из-за окисления контактов или перегрева. Например, реле топливного насоса («FUEL PUMP») расположено в подкапотном блоке – если двигатель не заводится, проверьте сначала его, а затем предохранитель «F1» (15A).
Запомните: предохранитель – это защитный элемент, а не причина неисправности. Если после замены он снова перегорает, ищите проблему в цепи. Начните с проверки разъёмов на предмет коррозии, затем прозвоните провода мультиметром на короткое замыкание. В сложных случаях обратитесь к диагностике у электрика – самостоятельное вмешательство в проводку без опыта может усугубить проблему.
Пошаговая замена предохранителя в салонном блоке
Салонный блок предохранителей на Киа Рио 3 расположен под левой частью передней панели, за крышкой, которую удерживают два пластиковых фиксатора. Для доступа к нему снимите крышку, потянув её на себя, предварительно отжав защёлки пальцами или плоской отвёрткой. На внутренней стороне крышки нанесена схема расположения предохранителей с указанием их номиналов и назначения – сверьтесь с ней, чтобы определить нужный элемент. Например, предохранитель прикуривателя обозначен как «CIG» (15 А), а освещения салона – «ROOM» (10 А).
Перед заменой выключите зажигание и все электроприборы, чтобы избежать короткого замыкания. Извлеките неисправный предохранитель с помощью пластикового пинцета, который закреплён на крышке блока, или тонкогубцев с изолированными ручками. Осмотрите его: если металлическая перемычка внутри оплавлена или разорвана, установите новый предохранитель того же номинала – использование другого значения может привести к повреждению электроцепи. Вставляйте предохранитель до щелчка, убедившись, что он плотно сидит в гнезде.
После замены проверьте работоспособность соответствующего узла: включите зажигание и активируйте прибор, за который отвечает предохранитель. Если новый элемент сразу перегорает, это указывает на неисправность в цепи – проверьте проводку на наличие замыканий или обратитесь к диагностике. Не используйте самодельные перемычки («жучки») даже временно: это чревато возгоранием. Храните запасные предохранители в бардачке или специальном отсеке на крышке блока, чтобы они всегда были под рукой.
Пошаговая замена предохранителя в подкапотном блоке
Подкапотный блок предохранителей на Киа Рио 3 расположен с левой стороны моторного отсека, рядом с аккумуляторной батареей. Крышка блока фиксируется двумя защёлками – нажмите на них одновременно, чтобы снять её. На внутренней стороне крышки нанесена схема расположения предохранителей с указанием их номиналов и назначения цепей. Перед началом работ убедитесь, что зажигание выключено, а ключ извлечён из замка.
Для извлечения предохранителя используйте специальный пластиковый пинцет, который закреплён на внутренней стороне крышки блока. Если пинцета нет, допускается применение тонких плоскогубцев с изолированными ручками, но действуйте осторожно – металлические части инструмента не должны касаться соседних контактов. Захватите предохранитель за корпус, а не за металлические ножки, чтобы избежать их деформации.
Проверьте состояние предохранителя визуально: если плавкая вставка внутри корпуса оплавлена или разорвана, элемент подлежит замене. Номинал предохранителя указан на его верхней части и должен соответствовать значению, указанному на схеме крышки. Использование предохранителя с другим номиналом может привести к повреждению электрической цепи или возгоранию. Стандартные номиналы для подкапотного блока: 10А, 15А, 20А, 25А и 30А.
Установите новый предохранитель, вставив его до упора в гнездо. Убедитесь, что он сидит плотно и не выпадает при лёгком покачивании. После замены закройте крышку блока, защёлкнув фиксаторы до характерного щелчка. Запустите двигатель и проверьте работоспособность цепи, за которую отвечал предохранитель. Если новый предохранитель сразу перегорает, это указывает на короткое замыкание – требуется диагностика проводки или неисправного узла.
В подкапотном блоке Киа Рио 3 часто выходят из строя предохранители, отвечающие за цепи вентилятора охлаждения (номинал 30А), ABS (25А) и систему впрыска топлива (15А). Если перегорание происходит регулярно, проверьте соответствующие потребители на предмет неисправностей. Например, неработающий вентилятор может быть вызван поломкой датчика температуры или реле, а не только предохранителем.
При замене предохранителей избегайте использования «жучков» – самодельных перемычек из проволоки или фольги. Это нарушает защиту цепи и может привести к возгоранию автомобиля. Если под рукой нет запасного предохранителя нужного номинала, временно возьмите элемент из менее критичной цепи (например, прикуривателя) с таким же номиналом, но как можно скорее установите правильный.
После завершения работ убедитесь, что все инструменты убраны из моторного отсека, а крышка блока предохранителей закрыта надёжно. Храните запасные предохранители в салоне автомобиля, например, в бардачке или под сиденьем, чтобы они всегда были под рукой. Рекомендуется иметь набор предохранителей всех номиналов, используемых в автомобиле, включая редкие (5А, 7,5А).
Проверка работоспособности после установки нового предохранителя
После установки предохранителя на Киа Рио 3 включите зажигание и активируйте систему, за которую отвечает заменённый элемент. Например, если менялся предохранитель F15 (10А) – отвечающий за прикуриватель и розетку 12В – проверьте работу подключённого устройства (зарядка, компрессор). Для предохранителей F32 (15А) (стоп-сигналы) или F23 (10А) (габариты) попросите помощника проконтролировать включение ламп при нажатии педали тормоза или переключении света. Если система не реагирует, повторно извлеките предохранитель и убедитесь в его целостности: на корпусе не должно быть следов оплавления, а металлическая перемычка – целой.
При срабатывании нового предохранителя сразу после установки диагностируйте причину короткого замыкания. Отсоедините все потребители, подключённые к данной цепи (например, для F15 – выньте вилки из розетки), и замените предохранитель повторно. Если он снова перегорит – неисправность в проводке или самом устройстве. Проверьте жгуты на наличие повреждений изоляции, особенно в местах изгибов (под панелью приборов, у дверных проёмов). Для точной локализации используйте мультиметр в режиме прозвонки: сопротивление между контактами предохранителя и массой должно стремиться к бесконечности.
