Магнитола в Audi A3 (особенно в моделях 2003–2012 годов с заводской системой Concert или Symphony) крепится на металлических фиксаторах, которые требуют аккуратного подхода. Стандартный процесс демонтажа занимает 15–30 минут, но ошибки могут привести к повреждению пластиковых клипс или разъемов. В этой инструкции разберем ключевые моменты: какие инструменты понадобятся, как обойти защиту от кражи и избежать типичных проблем.
Для работы потребуются: две пластиковые лопатки (или набор для снятия обшивки), ключ Torx T20 (для некоторых моделей), отвертка с плоским жалом (шириной 3–5 мм) и фонарик. Если магнитола заблокирована, подготовьте код разблокировки – его можно найти в сервисной книжке или получить у официального дилера по VIN автомобиля. Без кода система не включится после отключения питания.
Начинайте с отсоединения клеммы аккумулятора – это предотвратит короткое замыкание и сброс настроек. В Audi A3 магнитола удерживается четырьмя пружинными фиксаторами, расположенными по бокам. Их нужно одновременно отжать, чтобы вытащить устройство. Не пытайтесь тянуть магнитолу на себя без предварительного освобождения фиксаторов – это приведет к поломке креплений.
В моделях с климат-контролем или дополнительными кнопками на центральной консоли процесс усложняется: сначала снимается декоративная панель, затем отключаются разъемы подогрева сидений или управления климатом. Если магнитола не поддается, проверьте наличие скрытых винтов под заглушками – в некоторых версиях Audi A3 они используются для дополнительной фиксации.
Как снять магнитолу в Ауди А3: пошаговая инструкция
Последовательность действий:
- Отключите клемму «минус» аккумулятора, чтобы избежать короткого замыкания.
- Вставьте ключи-экстракторы в боковые отверстия магнитолы, надавите до упора и потяните блок на себя.
- Отсоедините разъёмы питания (обычно ISO-коннектор) и антенны, нажав на фиксаторы.
- Для моделей с MOST-шиной (Audi A3 8V) отключите оптический кабель, аккуратно вытянув его из гнезда.
- При установке новой магнитолы убедитесь, что все разъёмы подключены плотно, без перекосов.
Если магнитола не поддаётся, проверьте наличие дополнительных винтов под пепельницей или климат-контролем – в некоторых комплектациях они фиксируют блок.
Какие инструменты понадобятся для демонтажа магнитолы
Для снятия штатной магнитолы в Audi A3 8P (2003–2013) или 8V (2012–2020) потребуются специальные съемники, так как панель фиксируется пружинными зажимами. Стандартный набор включает две пластиковые лопатки длиной 15–20 см с загнутыми концами – они вставляются в технологические пазы по бокам магнитолы. Альтернативой служат металлические съемники с резиновыми накладками, но их использование повышает риск повреждения пластика.
В моделях с MMI (например, Concert или Symphony) дополнительно нужен Torx T20 или T25 для откручивания крепежных винтов, скрытых за декоративной рамкой. Если магнитола удерживается не только зажимами, но и винтами с обратной стороны панели, пригодится удлинитель для трещотки на 10–15 см. Без него добраться до нижних креплений будет проблематично.
Для отсоединения разъемов питания и антенны потребуются тонкогубцы или пинцет с изогнутыми концами – фиксаторы проводов часто расположены в труднодоступных местах. В некоторых версиях Audi A3 (особенно с климат-контролем) часть разъемов может быть заблокирована пластиковыми защелками, которые нужно аккуратно отжать плоской отверткой шириной не более 5 мм.
Если магнитола не поддается из-за закисших зажимов, используйте силиконовую смазку в спрее – нанесите ее на стыки панели и подождите 5–10 минут. Избегайте WD-40: она оставляет маслянистый налет и может повредить электронные компоненты. Для защиты лакокрасочного покрытия вокруг магнитолы наклейте малярный скотч шириной 20–25 мм.
В редких случаях, когда магнитола установлена на салазках (например, в Audi A3 Sportback), понадобится шестигранник на 3 мм для откручивания направляющих. Проверьте наличие скрытых винтов под кнопками управления климатом – их часто упускают из виду, что приводит к поломке пластиковых элементов при попытке вытащить панель силой.
Для диагностики неисправностей после демонтажа пригодится мультиметр с тонкими щупами – он поможет проверить напряжение на разъемах ISO (контакты 4, 7, 15) и целостность проводки. Если планируется замена магнитолы, убедитесь, что новый блок совместим с заводской CAN-шиной – в противном случае потребуется адаптер или перепрошивка.
Как снять декоративную рамку панели управления
Начните с отсоединения клеммы аккумулятора на 5–10 минут, чтобы избежать срабатывания подушек безопасности или ошибок бортового компьютера. Декоративная рамка в Audi A3 крепится на пластиковых защёлках и двух винтах под заглушками – одна расположена слева от кнопки аварийной сигнализации, вторая справа от регулятора яркости подсветки. Подденьте заглушки тонкой плоской отвёрткой или пластиковой лопаткой, чтобы не повредить покрытие.
После удаления винтов аккуратно потяните рамку на себя, начиная с нижнего края. Защёлки расположены по периметру: две в верхней части, три по бокам и одна снизу. Если рамка не поддаётся, проверьте наличие дополнительных фиксаторов у воздуховодов – иногда они мешают свободному ходу. Не прилагайте чрезмерных усилий: пластик Audi A3 8P (2003–2012) и 8V (2012–2020) склонен к растрескиванию, особенно при низких температурах.
Отсоедините разъёмы от кнопок на рамке (если они есть) – обычно это подсветка аварийки, обогрев сидений или управление климатом. Для этого нажмите на фиксаторы разъёмов пальцами или отвёрткой, затем потяните их вниз. Храните снятые элементы в чистом месте, избегая контакта с металлическими поверхностями, чтобы не поцарапать лакокрасочное покрытие.
Как отсоединить разъемы и антенну от магнитолы
Перед отсоединением разъемов убедитесь, что магнитола полностью обесточена – выключите зажигание и снимите клемму с аккумулятора на 1–2 минуты, чтобы сбросить остаточное напряжение. Основные разъемы в Audi A3 8P (2003–2012) и 8V (2012–2020) расположены на задней панели магнитолы: 16-контактный ISO-разъем (питание, динамики, CAN-шина) и 8-контактный разъем для дополнительных функций (например, управление штатным усилителем или камерой заднего вида). Для отсоединения нажмите на фиксаторы с боков разъема большим и указательным пальцами, одновременно потянув его на себя – не тяните за провода. В моделях с MMI (например, A3 8V) дополнительно может присутствовать оптоволоконный разъем (зеленый или оранжевый наконечник) – его снимайте осторожно, избегая изгибов кабеля.
Антенный разъем находится в правом верхнем углу задней панели магнитолы и маркирован символом антенны или надписью «ANT». В Audi A3 используется коаксиальный разъем типа FAKRA (цветной пластиковый корпус с защелкой) или стандартный круглый разъем (в старых моделях). Для отсоединения FAKRA нажмите на пластиковый фиксатор большим пальцем в сторону кабеля и потяните разъем на себя – не вращайте его, чтобы не повредить внутренние контакты. Если антенна подключена через переходник (например, для подключения внешнего усилителя), отсоедините сначала его, затем основной кабель. После снятия разъемов оберните их изолентой или поместите в пластиковый пакет, чтобы избежать короткого замыкания при случайном касании металлических поверхностей.
Как извлечь магнитолу из посадочного места
В Audi A3 магнитола фиксируется в панели приборов с помощью металлических зажимов или специальных направляющих, в зависимости от года выпуска и комплектации. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания или сброса настроек системы. Для моделей до 2012 года потребуются ключи-извлекатели – тонкие металлические пластины длиной около 15 см с загнутыми концами. В более новых версиях (с 2013 года) часто используется система крепления без инструментов, но проверьте наличие скрытых защелок.
Снимите декоративную рамку вокруг магнитолы, поддев её пластиковой лопаткой или плоской отверткой с защитной накладкой. Работайте аккуратно: защелки легко ломаются, особенно на морозе. Если рамка не поддается, прогрейте её феном в течение 30–40 секунд – это размягчит пластик. На моделях с климат-контролем сначала демонтируйте блок управления, отсоединив разъемы и открутив крепежные винты (обычно два под заглушками).
Вставьте ключи-извлекатели в специальные пазы по бокам магнитолы, если они предусмотрены конструкцией. Пазы расположены на глубине 3–4 см от передней панели и часто скрыты под резиновыми заглушками. Одновременно надавите на ключи, пока не услышите щелчок – это сигнал, что зажимы разблокированы. В Audi A3 8V (2012–2019) магнитола выдвигается вперед после нажатия на два выступающих рычажка в верхней части корпуса.
Если магнитола не поддается, проверьте наличие дополнительных винтов под съемной панелью или в нише для мелочей. В некоторых случаях крепеж скрыт под логотипом Audi или кнопками управления. Используйте магнитную отвертку, чтобы не потерять мелкие детали. Для моделей с MMI (Multi Media Interface) отсоедините антенный кабель и разъемы питания до извлечения – они могут мешать свободному ходу устройства.
После разблокировки зажимов аккуратно потяните магнитолу на себя, удерживая её за боковые грани. Не тяните за переднюю панель – это может повредить дисплей или кнопки. Если устройство застряло, покачайте его из стороны в сторону, одновременно выдвигая. В Audi A3 8Y (с 2020 года) магнитола крепится на направляющих с электрическим замком – для снятия потребуется диагностический сканер для разблокировки.
Отсоедините все разъемы, начиная с основного штекера питания. Он обычно фиксируется пластиковой защелкой – нажмите на неё большим пальцем, одновременно потянув разъем вниз. Антенный кабель отсоединяйте вращательным движением против часовой стрелки, если он имеет байонетное крепление. Для оптических кабелей (в моделях с Bang & Olufsen) используйте специальный инструмент или аккуратно вытяните их, удерживая за корпус разъема.
Проверьте состояние посадочного места на наличие мусора или поврежденных зажимов. Очистите контакты разъемов спиртовой салфеткой, если на них есть окислы. При установке новой магнитолы убедитесь, что все кабели подключены до упора, а защелки сработали – иначе устройство будет вибрировать на ходу. В Audi A3 с системой Start-Stop отключение аккумулятора может сбросить настройки ЭБУ, поэтому заранее запишите коды радио и параметры климата.
Если магнитола не фиксируется в посадочном месте, проверьте положение направляющих. В моделях с выдвижным механизмом (например, Concert или Symphony) убедитесь, что салазки не перекошены. Для проверки работоспособности подключите магнитолу к питанию без установки в панель – это позволит исключить проблемы с проводкой до окончательной сборки.
Что делать, если магнитола застряла в панели
Первым делом проверьте наличие скрытых фиксаторов. В Audi A3 8P (2003–2012) магнитолы удерживаются четырьмя пружинными зажимами по бокам – два сверху и два снизу. Если при попытке извлечения устройство не поддаётся, возьмите тонкую пластиковую лопатку или кредитную карту и аккуратно проведите ею по периметру, нажимая на защёлки. Избегайте металлических инструментов – они могут повредить пластик панели или электронные контакты. В моделях с MMI (например, A3 8V) защёлки могут располагаться несимметрично, поэтому действуйте последовательно, начиная с нижней части.
Если магнитола не выходит даже после освобождения защёлок, вероятно, её блокирует кабель антенны или жгут проводов. Отсоедините разъём ISO на задней стороне устройства – для этого нажмите на фиксатор и потяните штекер на себя. В некоторых случаях антенный кабель имеет жёсткое крепление к кузову; попробуйте слегка наклонить магнитолу вниз, чтобы высвободить его. Не тяните за провода – это может привести к обрыву контактов или повреждению разъёма. Если кабель антенны закреплён винтом (как в ранних версиях Concert), ослабьте его ключом TORX T10 перед извлечением.
При сильном заклинивании используйте метод «раскачки». Вставьте съёмники магнитолы в крайние отверстия и поочерёдно надавливайте на них, создавая небольшой люфт. Не прилагайте чрезмерных усилий – корпус магнитолы изготовлен из хрупкого пластика, и трещины в нём сделают устройство непригодным для повторной установки. Если все попытки не дают результата, демонтируйте центральную консоль: открутите два винта под пепельницей (или под заглушкой в нижней части панели) и снимите рамку вокруг магнитолы. Это откроет доступ к задней части устройства и позволит вытолкнуть его изнутри.

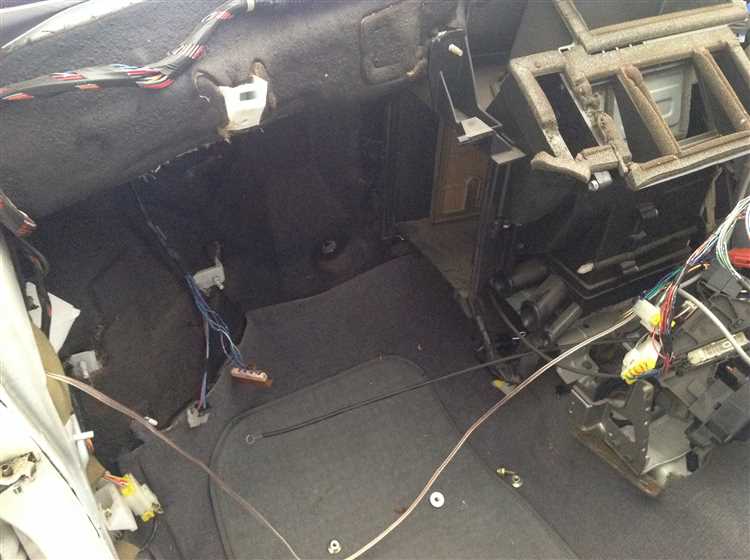

Как установить магнитолу обратно после снятия
Перед установкой проверьте целостность разъемов на задней панели магнитолы и проводки автомобиля. Убедитесь, что на контактах нет окислов или повреждений – даже микроскопические дефекты могут вызвать сбои в работе. Если обнаружены следы коррозии, очистите их специальным спреем для электроконтактов или мелкозернистой наждачной бумагой (1000–1200 грит).
Подключите антенный кабель первым – он обычно имеет отдельный разъем с маркировкой «ANT» или «FM». Вставляйте его до щелчка, чтобы избежать плохого приема радиосигнала. Если кабель не фиксируется, проверьте наличие механических препятствий в гнезде или деформацию самого штекера.
Соедините основной жгут проводов с разъемом магнитолы. В Audi A3 чаще всего используется 16-пиновый ISO-разъем, но в некоторых моделях (например, 8P до 2008 года) может быть дополнительный 8-пиновый коннектор для CAN-шины. Совместите ключевые пазы на разъемах, чтобы исключить неправильное подключение. Прилагайте усилие только до упора – чрезмерное давление может повредить пластиковые фиксаторы.
Если магнитола оснащена съемными рамками или декоративными панелями, установите их до фиксации основного блока. В Audi A3 рамка крепится на защелках по периметру – вставляйте ее начиная с верхней части, постепенно прижимая к панели приборов. Убедитесь, что все защелки вошли в пазы, иначе рамка будет вибрировать на неровностях.
Вставьте магнитолу в шахту до упора, ориентируясь на направляющие пазы по бокам. В моделях с ручным фиксатором (например, Concert или Symphony) потяните за рычажки на передней панели до щелчка – это сигнал о срабатывании замков. Для систем с автоматической фиксацией (MMI) достаточно равномерно надавить на корпус до характерного звука защелкивания.
Проверьте работоспособность магнитолы до окончательной сборки. Включите зажигание, но не запускайте двигатель. Проконтролируйте отображение экрана, звук из динамиков и реакцию на нажатия кнопок. Если система не включается, отсоедините клемму аккумулятора на 5 минут для сброса ошибок, затем повторите подключение.
Закрепите дополнительные элементы, если они были сняты: воздуховоды, декоративные накладки или блок климат-контроля. В Audi A3 8V (2012–2020) после установки магнитолы может потребоваться повторная калибровка сенсорного экрана через меню настроек. Для этого выберите пункт «Touchscreen Calibration» и следуйте инструкциям на дисплее.
После завершения установки протестируйте все функции: радио, Bluetooth, навигацию (если есть), управление с руля и голосовые команды. Особое внимание уделите синхронизации с телефоном – убедитесь, что контакты и музыкальная библиотека отображаются корректно. Если магнитола не распознает USB-устройства, проверьте целостность порта и попробуйте другой кабель.
Типичные ошибки при демонтаже и как их избежать
Первая и самая распространённая ошибка – попытка вытащить магнитолу без снятия декоративной рамки. В Audi A3 8P/8V она крепится на защёлках по периметру, которые ломаются при силовом воздействии. Чтобы избежать этого, используйте пластиковые клипсы-лопатки или тонкую отвёртку, обёрнутую изолентой. Начинайте с нижней части рамки, постепенно поддевая её по часовой стрелке. Если рамка не поддаётся, проверьте наличие скрытых винтов под заглушками – в некоторых комплектациях они расположены под кнопкой аварийной сигнализации или в нише для мелочей.
Другая ошибка – игнорирование фиксирующих пружин на разъёмах ISO. При резком выдёргивании провода можно повредить контакты или сломать пластиковые защёлки, что приведёт к нестабильной работе магнитолы после установки. Перед отсоединением разъёмов нажмите на фиксаторы пальцами или плоскогубцами с узкими губками, затем аккуратно потяните за корпус разъёма, а не за провода. Особое внимание уделите антенному кабелю – его центральный контакт легко гнётся, если тянуть под углом. Для надёжности сфотографируйте расположение разъёмов перед демонтажем, чтобы не перепутать их при обратной сборке.
