Где расположен датчик температуры на камаз

Датчик температуры охлаждающей жидкости (ДТОЖ) на автомобилях КамАЗ – критически важный элемент системы мониторинга двигателя. Его неисправность приводит к перегреву, некорректной работе ЭБУ и повышенному расходу топлива. На большинстве моделей КамАЗ (включая 5320, 65115, 4310 и Euro-4/5) датчик расположен в верхнем патрубке системы охлаждения, со стороны выпускного коллектора. Конкретно – на корпусе термостата или в непосредственной близости от него, в зависимости от модификации двигателя.

На двигателях КамАЗ-740 (серии 740.11, 740.30, 740.60) датчик вкручивается в головку блока цилиндров со стороны маховика, рядом с первым цилиндром. На моделях с электронным управлением (например, КамАЗ-5490 с двигателем Cummins) он может находиться в корпусе водяного насоса или на выходе из радиатора. Для точного определения используйте схему электропроводки вашей модели – датчик подключается к разъёму с маркировкой «Температура ОЖ» или аналогичной.

При замене датчика учитывайте: на КамАЗах применяются два типа – одноконтактные (для стрелочных указателей) и двухконтактные (для ЭБУ). Перед демонтажем слейте часть охлаждающей жидкости, чтобы избежать её потери. Резьба датчика – M14×1,5 или M12×1,25 (проверяйте по документации). После установки нового датчика обязательно проведите диагностику с помощью сканера – коды ошибок P0115 (неисправность цепи) или P0117 (низкий сигнал) указывают на проблемы с подключением или самим датчиком.

На моделях с раздельной системой охлаждения (например, КамАЗ-6520 с двигателем 740.63) может быть установлено два датчика температуры: один для ЭБУ, второй – для панели приборов. Первый располагается в малом контуре охлаждения (до термостата), второй – в большом (после радиатора). Не перепутайте их при замене – это приведёт к неверным показаниям и сбоям в работе двигателя.

Какие датчики температуры установлены на КамАЗе и их назначение

На автомобилях КамАЗ применяются три основных типа датчиков температуры: охлаждающей жидкости, масла и воздуха на впуске. Каждый из них выполняет специфическую функцию в системе контроля и управления двигателем. Датчик температуры охлаждающей жидкости (ДТОЖ) располагается на корпусе термостата или в верхнем патрубке радиатора и передает данные в электронный блок управления (ЭБУ) для корректировки топливоподачи и момента зажигания.

Датчик температуры масла (ДТМ) монтируется в масляном поддоне или в корпусе масляного фильтра. Его показания критичны для защиты двигателя от перегрева и масляного голодания. При превышении порогового значения (обычно 120–130°C) ЭБУ может ограничить мощность или включить аварийный режим. На моделях с турбонаддувом (например, КамАЗ-6520) этот датчик также влияет на работу турбокомпрессора.

Датчик температуры воздуха на впуске (ДТВ) устанавливается во впускном коллекторе или в воздушном фильтре. Он корректирует состав топливно-воздушной смеси в зависимости от температуры поступающего воздуха. Холодный воздух плотнее, что требует увеличения подачи топлива, а горячий – наоборот. На двигателях Евро-4 и выше (КамАЗ-5490) этот датчик интегрирован с системой рециркуляции отработавших газов (EGR).

На некоторых модификациях КамАЗ (например, с двигателями Cummins) дополнительно устанавливается датчик температуры топлива. Он предотвращает перегрев топливной системы при высоких нагрузках, особенно в жарком климате. Показания этого датчика используются для регулировки давления в топливной рампе и предотвращения кавитации в насосе высокого давления.

Датчики температуры на КамАЗе работают по принципу терморезистора с отрицательным температурным коэффициентом (NTC). Сопротивление датчика уменьшается при нагреве, что фиксируется ЭБУ. Для диагностики используют мультиметр: при 20°C сопротивление ДТОЖ должно составлять 2,5–3,5 кОм, при 80°C – 300–400 Ом. Отклонения от этих значений указывают на неисправность.

При замене датчиков важно использовать оригинальные запчасти или аналоги с идентичными характеристиками. Например, для ДТОЖ на двигателях КамАЗ-740 подходит датчик с артикулом 18.3828 или его аналог от Bosch (0 280 130 026). Установка несоответствующего датчика приведет к ошибкам в работе двигателя и возможному перегреву.

Регулярная проверка датчиков температуры – часть регламентного обслуживания. Особое внимание уделяют герметичности соединений и отсутствию окисления контактов. На двигателях с пробегом свыше 300 тыс. км рекомендуется замена ДТОЖ и ДТМ каждые 100 тыс. км, так как их чувствительность снижается из-за термических нагрузок.

Расположение датчика температуры охлаждающей жидкости на двигателе КамАЗ

На двигателях КамАЗ семейства Евро-3 и Евро-4 датчик температуры охлаждающей жидкости (ДТОЖ) установлен в передней части блока цилиндров, с правой стороны по ходу движения. Конкретно – в корпусе термостата, рядом с патрубком выхода охлаждающей жидкости из головки блока. На моделях с двигателем КамАЗ-740.30-260 (Евро-3) датчик вкручивается в резьбовое отверстие M14×1,5, а на КамАЗ-740.60-360 (Евро-4) – в аналогичное, но с уплотнительным кольцом для герметичности.

Для доступа к датчику на двигателях КамАЗ-740.50-360 и КамАЗ-740.51-320 потребуется демонтировать защитный кожух вентилятора или частично слить охлаждающую жидкость, если уровень выше патрубка. На модификациях с турбонаддувом (например, КамАЗ-740.62-280) датчик может быть смещён ближе к турбокомпрессору, что усложняет визуальный осмотр без подъёма кабины.

• КамАЗ-5490 (двигатель КамАЗ-740.70-400): ДТОЖ расположен в верхней части корпуса термостата, под топливным фильтром грубой очистки.
• КамАЗ-6520 (двигатель КамАЗ-740.63-400): датчик вкручен в переднюю крышку блока цилиндров, рядом с датчиком давления масла.
• КамАЗ-43118 (двигатель КамАЗ-740.31-240): доступ к датчику возможен только после снятия генератора или его ремня.

На двигателях КамАЗ с электронной системой управления (ЭСУД) типа Bosch EDC7UC31 или ЯМЗ-536 датчик температуры интегрирован в общий блок с датчиком давления и уровня охлаждающей жидкости. В таких случаях он располагается в нижней части радиатора или в расширительном бачке, а его сигнал поступает на блок управления через CAN-шину. Проверка работоспособности требует диагностического сканера с поддержкой протокола J1939.

При замене ДТОЖ на двигателях КамАЗ-740 рекомендуется использовать оригинальные датчики с артикулами 7406.1303020-10 (для Евро-3) или 7406.1303020-20 (для Евро-4). Аналоги от сторонних производителей (например, ERA 330240 или Febi 30682) могут не соответствовать по сопротивлению или времени отклика, что приведёт к некорректной работе указателя температуры или системы впрыска. Перед установкой нового датчика резьбу смазывают герметиком Loctite 574 или аналогичным, устойчивым к температурам до +200°C.

Типичные ошибки при поиске ДТОЖ на КамАЗе: путают его с датчиком температуры воздуха во впускном коллекторе (установлен на патрубке турбокомпрессора) или с датчиком температуры масла (расположен в масляном поддоне). На двигателях с раздельным термостатированием (например, КамАЗ-740.65-240) может быть два датчика – один для системы охлаждения, второй для ЭСУД. В таких случаях ориентируются на цвет проводов: ДТОЖ охлаждающей жидкости подключается через разъём с зелёным или жёлтым проводом, а датчик для ЭСУД – через чёрный или коричневый.

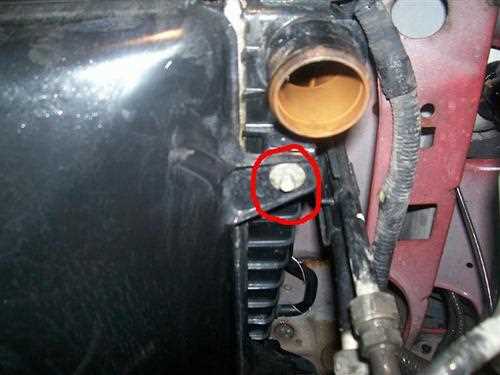

Как найти датчик температуры воздуха во впускном коллекторе КамАЗа

Датчик температуры воздуха во впускном коллекторе на КамАЗах с двигателями Cummins (например, ISLe, ISBe) или ЯМЗ-536 располагается непосредственно на впускном тракте, чаще всего в районе патрубка между турбокомпрессором и впускным коллектором. На моделях с двигателем КамАЗ-740 (Евро-3/4/5) ищите его на верхней части коллектора, ближе к блоку цилиндров – обычно это металлический штуцер с резьбовым креплением и электрическим разъемом на два или три контакта. Для точной локализации сверьтесь с электросхемой конкретной модификации: на Cummins датчик интегрирован в корпус датчика давления наддува (MAP-сенсор), а на ЯМЗ-536 – отдельный элемент с маркировкой «ТВВ» (температура воздуха на впуске).

На двигателях КамАЗ-740.30-400 (Евро-2) датчик вмонтирован в алюминиевый корпус впускного коллектора с правой стороны по ходу движения, рядом с топливным насосом высокого давления. Отличить его можно по характерному проводу в термостойкой оплетке и шестигранной гайке под ключ на 19 мм. Если коллектор закрыт защитным кожухом, демонтируйте его, предварительно отсоединив патрубки системы вентиляции картера – датчик будет виден сразу за ними. На моделях с интеркулером (например, КамАЗ-6520) проверьте участок после охладителя: датчик устанавливается в специальный фланец на выходе из промежуточного охладителя воздуха.

Перед началом поиска отключите аккумулятор и сбросьте давление в топливной системе. На двигателях Cummins ISLe датчик часто скрыт под пластиковой крышкой клапанов – для доступа потребуется снять воздуховод и открутить два болта крепления крышки. При замене используйте только оригинальные датчики с каталожными номерами: для КамАЗ-740 – 18.3828, для Cummins – 4938562, для ЯМЗ-536 – 536-1118010. Не перетягивайте резьбу при установке – момент затяжки не должен превышать 15 Н·м.

Где искать датчик температуры масла в двигателе КамАЗ

Датчик температуры масла на двигателях КамАЗ (модели 740, 740.11, 740.30 и их модификациях) чаще всего расположен в масляной магистрали блока цилиндров. На большинстве версий он вкручен в корпус масляного фильтра или в непосредственной близости от него – с правой стороны двигателя, если смотреть по ходу движения. Точное место зависит от года выпуска и типа силового агрегата.

Для двигателей КамАЗ-740.11-240 и аналогичных с турбонаддувом датчик обычно находится на передней части блока цилиндров, рядом с масляным насосом. Его легко идентифицировать по подключённому проводу и резьбовому штуцеру диаметром 14 мм. На более старых моделях (до 2000 года) датчик может быть установлен на корпусе термостата или в масляной галерее головки блока.

• КамАЗ-740.30-260: датчик встроен в масляный радиатор или в патрубок, соединяющий его с блоком.
• КамАЗ-740.50-360 (Евро-2): расположен на левой стороне блока, за топливным насосом высокого давления.
• КамАЗ-740.60-360 (Евро-3 и выше): смещён к задней части двигателя, рядом с масляным фильтром тонкой очистки.

При поиске ориентируйтесь на цвет проводки – датчик температуры масла подключается через одиночный провод (обычно чёрный или коричневый) с разъёмом типа «папа». На двигателях с электронным управлением (например, КамАЗ-740.70) датчик может быть интегрирован в общий жгут с датчиком давления масла и иметь двухконтактный разъём.

Если датчик не обнаружен в указанных местах, проверьте техническую документацию на конкретную модель двигателя. На некоторых модификациях (например, КамАЗ-740.13-260) он может быть скрыт под крышкой клапанного механизма или за генератором. В таких случаях потребуется частичная разборка навесного оборудования.

Для замены или проверки датчика используйте ключ на 19 или 22 мм – стандартный размер для большинства моделей. Перед демонтажем слейте часть масла из системы, чтобы избежать его вытекания при отсоединении датчика. На двигателях с масляным радиатором датчик часто устанавливается через переходник, который также может быть источником утечек.

Особенности размещения датчика температуры топлива на разных моделях КамАЗа

На моделях КамАЗ-5490 и КамАЗ-6520 датчик температуры топлива интегрирован в топливный фильтр тонкой очистки, расположенный на раме с правой стороны двигателя. Доступ к нему требует демонтажа защитного кожуха фильтра – крепление на двух болтах М8. На КамАЗ-43118 и КамАЗ-65115 датчик установлен непосредственно в топливную магистраль высокого давления, между ТНВД и форсунками, что усложняет замену: необходимо сбросить давление в системе и использовать специальный ключ на 19 для отсоединения штуцера. В обоих случаях перед демонтажем рекомендуется слить топливо из соответствующего участка магистрали, чтобы избежать пролива и загрязнения.

На модификациях с двигателями Cummins (например, КамАЗ-65206) датчик встроен в корпус топливного насоса низкого давления, доступ к которому возможен только после снятия верхней крышки моторного отсека. Крепится на резьбовом соединении M14×1,5, для замены требуется динамометрический ключ с моментом затяжки 25–30 Н·м. На моделях с системой Common Rail (КамАЗ-54901) датчик расположен в топливной рампе, рядом с регулятором давления – его демонтаж без отключения аккумулятора и сброса остаточного давления в рампе может привести к короткому замыканию в цепи управления.

Как проверить доступность датчика температуры без демонтажа узлов

На КамАЗах с двигателями Cummins (например, Евро-4/5) датчик температуры охлаждающей жидкости (ДТОЖ) расположен на термостатном корпусе или в верхнем патрубке радиатора. Для проверки доступности без разборки выполните следующие шаги: отсоедините электрический разъем, осмотрите контакты на наличие окислов или деформации, измерьте сопротивление между клеммами мультиметром (при 20°C должно быть 2,2–2,7 кОм, при 80°C – 300–400 Ом). Если значения выходят за пределы, замените датчик. На моделях с двигателями ЯМЗ-236/238 ДТОЖ чаще установлен в головке блока цилиндров со стороны маховика – проверьте его визуально через технологическое отверстие после снятия защитного кожуха.

Перед проверкой убедитесь, что двигатель остыл до температуры окружающей среды. При подозрении на неисправность сравните показания с данными бортового компьютера или сканера (например, J1939 для Cummins). Если разница превышает 5°C, датчик требует замены.

Типичные ошибки при поиске датчиков температуры на КамАЗе

Первая распространённая ошибка – игнорирование модификации двигателя. На КамАЗах с моторами Cummins ISLe или ЯМЗ-536 датчик температуры охлаждающей жидкости (ДТОЖ) расположен на термостатном корпусе, тогда как на старых моделях с ЯМЗ-236/238 он чаще установлен в верхнем патрубке радиатора. Владельцы, не уточнив тип двигателя, тратят время на поиск в неверных местах. Ещё одна проблема – путаница между датчиками температуры ОЖ и масла: первый всегда подключён к ЭБУ, второй – к указателю на панели приборов. На двигателях Евро-4/5 ДТОЖ может быть спарен с датчиком давления, что усложняет идентификацию.

Вторая ошибка – неверная диагностика неисправностей. Признаки отказа ДТОЖ (нестабильные обороты, перегрев, ошибка P0115) часто списывают на термостат или радиатор, хотя датчик может просто окислиться или иметь обрыв цепи. Перед заменой проверяют сопротивление мультиметром: при 20°C оно должно быть 2,5–3,5 кОм, при 80°C – 300–400 Ом. Также игнорируют разъёмы: на КамАЗах с двигателями Камминз разъём ДТОЖ имеет 2 контакта, а на ЯМЗ – 1, что приводит к неправильному подключению. При демонтаже важно слить ОЖ, иначе при откручивании датчика жидкость под давлением вытечет, создавая риск завоздушивания системы.
