Трамблер на ВАЗ 2106 – ключевой элемент системы зажигания, отвечающий за своевременную подачу искры на свечи. Ошибки при его установке приводят к сбоям в работе двигателя: затрудненному запуску, провалам на холостых оборотах, потере мощности и повышенному расходу топлива. Правильная настройка по меткам обеспечивает оптимальный угол опережения зажигания (УОЗ), который для классических моделей ВАЗ составляет 5–7 градусов до ВМТ на холостом ходу.
Перед установкой трамблера убедитесь, что коленчатый вал выставлен по метке на шкиве и передней крышке двигателя. На шкиве три метки: первая (короткая) соответствует 0 градусов, вторая (средняя) – 5 градусам, третья (длинная) – 10 градусам. Для базовой настройки используйте среднюю метку, совместив её с выступом на крышке. Проверьте положение бегунка трамблера: он должен быть направлен на контакт первого цилиндра в крышке распределителя.
При установке трамблера на двигатель обратите внимание на положение вакуумного регулятора. Он должен быть развернут в сторону карбюратора, а ротор – находиться под углом 90 градусов к оси двигателя. После фиксации корпуса трамблера болтом на 13 мм проверьте зазор между контактами прерывателя (если установлена контактная система зажигания) – он должен составлять 0,35–0,45 мм. Для бесконтактной системы (БСЗ) этот шаг пропускается.
Запустите двигатель и откорректируйте УОЗ с помощью стробоскопа или на слух. При использовании стробоскопа направьте его на шкив коленвала: метка должна совпадать с выступом на крышке при работающем двигателе на холостых оборотах. Если двигатель работает нестабильно, ослабьте крепление трамблера и плавно поворачивайте его корпус против часовой стрелки для увеличения УОЗ или по часовой – для уменьшения. Затяните болт после настройки.
Необходимые инструменты и материалы для установки трамблера
Для точной установки трамблера на ВАЗ 2106 потребуются: ключ на 13 мм (для фиксации корпуса), свечной ключ (16 мм), отвертка с плоским жалом (ширина 5–7 мм) для регулировки зазора контактов, щуп 0,35–0,45 мм (проверка зазора прерывателя), динамометрический ключ (момент затяжки болтов – 18–23 Н·м). Дополнительно пригодится стробоскоп (для финальной корректировки угла опережения зажигания) и маркер (нанесение меток на корпус и шкив коленвала). Из расходников: новые прокладки под трамблер (артикул 2101-1002055) и консистентная смазка (Литол-24 или аналог) для обработки вала привода.
При работе с контактной системой зажигания обязательна замена конденсатора (артикул 2101-3707200) – его пробой вызывает перебои в искрообразовании. Для бесконтактной системы (БСЗ) понадобится датчик Холла (2108-3706800) и коммутатор (3620.3734 или аналог). Перед установкой проверьте состояние ротора и крышки трамблера на наличие трещин или окисления контактов – дефекты приводят к утечке тока. Запаситесь бензином или очистителем карбюратора для обезжиривания поверхностей перед сборкой.
Проверка и подготовка двигателя перед установкой трамблера
Перед установкой трамблера на ВАЗ 2106 убедитесь, что поршень первого цилиндра находится в верхней мертвой точке (ВМТ) такта сжатия. Для этого снимите крышку распределителя зажигания и проверните коленвал по часовой стрелке ключом на 38 мм до совпадения метки на шкиве коленвала с длинной меткой на крышке привода распредвала. Одновременно бегунок трамблера должен указывать на контакт первого цилиндра на крышке. Если бегунок смещен – проверните коленвал еще на один оборот.
Проверьте состояние ремня ГРМ или цепи привода распредвала. Натяжение ремня должно быть в пределах 8–10 кгс при нажатии с усилием 10 кг в середине ветви между шкивами. Износ зубьев, трещины или расслоение – повод для замены. Для цепи привода проверьте провисание: при нажатии на середину ветви между звездочками отклонение не должно превышать 5–7 мм. Изношенная цепь издает характерный металлический звон на холостых оборотах.
Очистите посадочное место трамблера от масла, грязи и остатков старого герметика. Используйте безворсовую ветошь и бензин или очиститель карбюратора. Особое внимание уделите канавке под уплотнительное кольцо – даже мелкие частицы могут нарушить герметичность. Проверьте состояние резинового уплотнителя: трещины или потеря эластичности требуют замены. Новый уплотнитель смажьте тонким слоем моторного масла перед установкой.
Проконтролируйте зазоры в клапанном механизме. Для ВАЗ 2106 на холодном двигателе зазор на впускных клапанах должен составлять 0,15 мм, на выпускных – 0,20 мм. Проверку проводите щупом, регулировку – с помощью ключа на 17 мм и отвертки. Неправильные зазоры искажают фазы газораспределения, что приводит к некорректной работе системы зажигания даже при правильно выставленном трамблере.
Проверьте компрессию в цилиндрах. Разница между цилиндрами не должна превышать 1 кгс/см², а абсолютное значение – падать ниже 10 кгс/см². Низкая компрессия указывает на износ поршневых колец, прогар клапанов или повреждение прокладки ГБЦ. В таких случаях установка трамблера не решит проблемы с запуском и работой двигателя. Для точной диагностики используйте компрессометр с резьбовым наконечником.
Убедитесь в исправности системы питания. Засоренный топливный фильтр, неисправный бензонасос или карбюратор с неправильно отрегулированными жиклерами могут имитировать неполадки зажигания. Проверьте давление топлива на входе в карбюратор: оно должно составлять 0,2–0,3 кгс/см². При необходимости продуйте топливопроводы сжатым воздухом и промойте фильтр тонкой очистки. Без стабильной подачи топлива корректная работа трамблера теряет смысл.
Как правильно выставить метки ГРМ на ВАЗ 2106
Перед началом работ убедитесь, что поршень первого цилиндра находится в верхней мертвой точке (ВМТ) такта сжатия. Для этого снимите крышку распределителя зажигания и проверните коленчатый вал ключом на 38 мм за гайку шкива до совпадения метки на шкиве с длинной меткой на крышке привода ГРМ. Одновременно бегунок трамблера должен указывать на контакт первого цилиндра.
На шестерне распределительного вала метка в виде точки должна совпасть с приливом на корпусе подшипников. Если этого не произошло, ослабьте натяжитель цепи и проверните распредвал ключом на 17 мм до точного совмещения. После этого затяните натяжитель и повторно проверьте положение меток на шкиве коленвала и шестерне распредвала.
Для точной проверки используйте контрольную лампу или мультиметр в режиме прозвонки. Подключите один провод к массе, второй – к контакту прерывателя. При медленном проворачивании коленвала лампа должна загореться в момент размыкания контактов, что соответствует началу такта сжатия в первом цилиндре. Если лампа не загорается, метки выставлены неверно.
При замене цепи ГРМ или шестерен обязательно проверьте износ установочных штифтов на коленчатом и распределительном валах. Изношенные штифты приводят к смещению фаз газораспределения даже при правильно выставленных метках. В случае необходимости замените штифты на новые с каталожным номером 2101-1005030 для распредвала и 2101-1005026 для коленвала.
После установки меток прокрутите коленчатый вал на два полных оборота и повторно проверьте их совпадение. Если метки не совпадают, процедуру настройки необходимо повторить. Особое внимание уделите натяжению цепи – слабое натяжение приводит к «плаванию» меток при работе двигателя, а чрезмерное – к повышенному износу и риску обрыва.
Завершив установку, соберите все снятые элементы в обратной последовательности. Перед запуском двигателя проверьте зазоры в клапанах первого цилиндра – они должны соответствовать 0,15 мм для впускных и 0,20 мм для выпускных клапанов. Неверные зазоры искажают фазы газораспределения даже при правильно выставленных метках.
Снятие старого трамблера и очистка посадочного места
Перед демонтажем трамблера отключите минусовую клемму аккумулятора, чтобы исключить случайное замыкание. Отсоедините высоковольтный провод от крышки распределителя, затем снимите шланг вакуумного регулятора опережения зажигания, ослабив хомут плоскогубцами. Открутите гайку крепления трамблера ключом на 13 – она расположена на прижимной пластине у основания. Покачайте корпус из стороны в сторону, одновременно потягивая вверх, чтобы вынуть его из посадочного гнезда блока цилиндров. Если трамблер сидит плотно, используйте резиновый молоток для легких ударов по корпусу, избегая повреждения вала.
После снятия осмотрите посадочное место на наличие нагара, масляных отложений и продуктов износа сальника. Очистку проводите в два этапа:
- Механическая обработка – используйте наждачную бумагу с зернистостью P400 или металлическую щетку для удаления твердых отложений. Работайте аккуратно, чтобы не повредить поверхность блока.
- Химическая очистка – нанесите очиститель карбюратора или специальный состав для удаления масляных загрязнений (например, ABRO CC-220). Остатки удалите безворсовой салфеткой, избегая попадания грязи внутрь двигателя.
Проверьте состояние сальника вала трамблера – при наличии трещин или течи масла замените его перед установкой нового распределителя.
Обратите внимание на положение метки на корпусе трамблера относительно блока цилиндров – она понадобится при установке нового устройства. Если метка отсутствует или стёрта, нанесите её самостоятельно маркером или керном на видимой части корпуса. Перед сборкой смажьте тонким слоем моторного масла уплотнительное кольцо нового трамблера и посадочную поверхность блока для облегчения установки и предотвращения задиров.

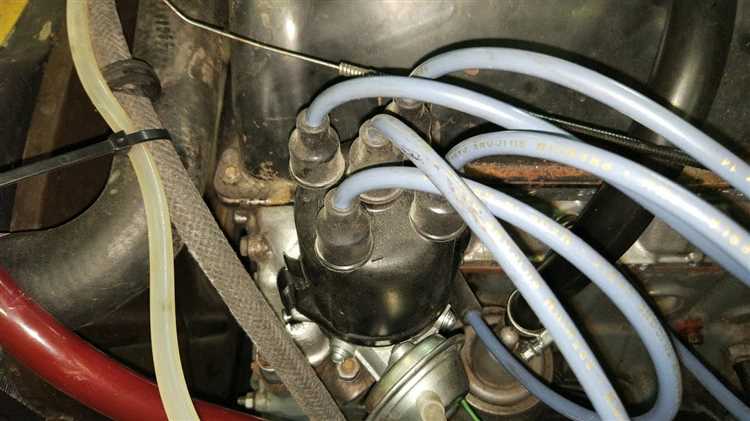

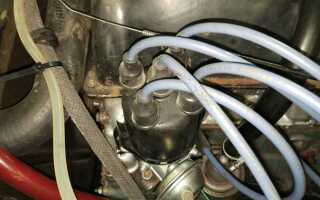

Установка нового трамблера с учетом положения бегунка
Снимите старый трамблер, предварительно отметив положение бегунка и корпуса относительно блока цилиндров. Новый распределитель устанавливайте в обратной последовательности, но с поправкой на угол опережения зажигания. Вставляйте его в гнездо так, чтобы ось бегунка совпала с ранее отмеченным положением, а вакуумный регулятор смотрел на карбюратор под углом примерно 45 градусов к продольной оси двигателя.
После установки трамблера проверните коленвал на два оборота и снова совместите метки. Бегунок должен остаться в прежнем положении – если он сместился, значит, распределитель установлен неверно. В этом случае ослабьте крепление корпуса, поверните его против часовой стрелки на несколько градусов и повторите проверку. Допустимое отклонение бегунка – не более 2–3 мм от контакта первого цилиндра.
Затяните фиксирующий болт трамблера моментом 18–22 Н·м, избегая перекосов. Подключите высоковольтные провода согласно порядку работы цилиндров (1-3-4-2), начиная от контакта, на который указывает бегунок. Проверьте правильность установки, прокрутив двигатель стартером: искра должна проскакивать в свече первого цилиндра в момент совпадения меток ВМТ.
Если двигатель работает с перебоями, откорректируйте положение трамблера на работающем моторе. Ослабьте крепление и медленно поворачивайте корпус: по часовой стрелке – зажигание становится более поздним, против – более ранним. Оптимальное положение определяется по максимальным оборотам и устойчивой работе на холостом ходу без детонации при резком открытии дросселя.
Регулировка угла опережения зажигания по контрольным меткам
На ВАЗ 2106 угол опережения зажигания (УОЗ) выставляется по меткам на шкиве коленвала и крышке привода распределительного вала. Основная метка – длинная риска на шкиве, совмещаемая с выступом на крышке. Для точной настройки потребуется стробоскоп, но при его отсутствии можно обойтись контрольной лампой или мультиметром в режиме вольтметра.
Перед регулировкой убедитесь, что трамблер установлен правильно: бегунок направлен на контакт первого цилиндра, а ротор совпадает с меткой на корпусе. Если этого нет, ослабьте гайку крепления трамблера и поверните его до совпадения. После этого затяните гайку, но не до конца – корпус должен оставаться подвижным.
Для проверки УОЗ без стробоскопа выполните следующие шаги:
- Подключите контрольную лампу между контактом катушки зажигания (низковольтный провод) и массой.
- Включите зажигание и медленно вращайте корпус трамблера по часовой стрелке до момента загорания лампы.
- Зафиксируйте положение трамблера, при котором лампа только начинает светиться – это соответствует началу размыкания контактов прерывателя.
При использовании стробоскопа процедура упрощается: подключите прибор к высоковольтному проводу первого цилиндра, запустите двигатель и направьте свет на шкив коленвала. Метка на шкиве должна совпадать с центральной риской на крышке привода ГРМ при работе на холостом ходу (800–900 об/мин). Если метка смещена, ослабьте крепление трамблера и поверните его до совпадения.
Оптимальный УОЗ для ВАЗ 2106 с бензином АИ-92 составляет 5–7 градусов до верхней мертвой точки (ВМТ). На двигателях с пробегом более 100 тыс. км допускается увеличение угла до 10 градусов для компенсации износа деталей. Однако превышение этого значения приводит к детонации, перегреву и снижению мощности.
После регулировки проверьте работу двигателя на ходу. При резком разгоне не должно быть металлического стука (детонации). Если он появляется, уменьшите УОЗ на 1–2 градуса, повернув трамблер против часовой стрелки. Наоборот, если двигатель «тупит» и не развивает обороты, увеличьте угол, вращая корпус по часовой стрелке.
На точность регулировки влияет состояние контактов прерывателя и зазор между ними. Перед настройкой УОЗ проверьте зазор щупом – он должен быть 0,35–0,45 мм. Изношенные контакты заменяйте, так как они искажают момент искрообразования. Также убедитесь в исправности вакуумного и центробежного регуляторов опережения зажигания.
Завершив регулировку, затяните гайку крепления трамблера моментом 18–23 Н·м. Повторно проверьте совпадение меток и работу двигателя. Запишите положение трамблера относительно корпуса для упрощения последующих настроек. При смене топлива или после ремонта системы зажигания процедуру регулировки необходимо повторить.
Проверка правильности работы зажигания после установки
Запустите двигатель и дайте ему прогреться до рабочей температуры (80–90°C). На холостых оборотах (750–850 об/мин) проверьте стабильность работы: при правильной установке трамблера двигатель не должен «троить» или дергаться. Подключите стробоскоп к высоковольтному проводу первого цилиндра и направьте его на шкив коленвала – метка на шкиве должна совпадать с центральной риской на крышке привода ГРМ при работе двигателя на холостом ходу. Если метка «убегает» более чем на 2–3 мм, требуется корректировка угла опережения зажигания вращением корпуса трамблера.
Нажмите на педаль газа резко, но плавно – двигатель должен мгновенно откликаться без детонационных стуков (металлического звона под нагрузкой). Если слышны характерные «пальцы», уменьшите угол опережения зажигания на 1–2° поворотом трамблера против часовой стрелки. При вялом разгоне или «провалах» угол, наоборот, увеличьте. Для точной настройки используйте октан-корректор: при использовании бензина АИ-92 оптимальный угол составляет 3–5° до ВМТ, для АИ-95 – 5–7°.
Проверьте искрообразование на свечах зажигания после 10–15 минут работы двигателя под нагрузкой. Выкрутите свечи – электроды должны быть светло-коричневыми или серыми, без нагара или масляных отложений. Черный бархатистый налет указывает на переобогащение смеси или слишком позднее зажигание, белый с оплавлением – на раннее. При необходимости скорректируйте угол опережения и повторите проверку.
Типичные ошибки при установке трамблера и способы их устранения
Первая распространенная ошибка – игнорирование совмещения меток на шкиве коленвала и крышке ГРМ перед установкой трамблера. На ВАЗ 2106 метка на шкиве должна совпадать с длинной риской на крышке при положении поршня первого цилиндра в ВМТ. Если этого не сделать, зажигание окажется смещенным, что приведет к детонации, потере мощности и перегреву двигателя. Проверьте совпадение меток дважды: сначала при снятом трамблере, затем после его установки, прокрутив коленвал на два оборота.
Неправильная ориентация бегунка трамблера – вторая частая проблема. Бегунок должен указывать на контакт первого цилиндра в крышке распределителя, который отмечен цифрой «1» или стрелкой. Если бегунок развернут на 180 градусов, двигатель не запустится или будет работать с перебоями. Для исправления снимите трамблер, установите бегунок в правильное положение и повторно вставьте вал в привод, следя за тем, чтобы шлицы совпали.
Третья ошибка связана с чрезмерным затягиванием гайки крепления трамблера. При сильном затягивании корпус может деформироваться, что приведет к заеданию вала или нарушению герметичности сальника. Момент затяжки должен составлять 18–22 Н·м. Используйте динамометрический ключ. Если корпус уже деформирован, замените трамблер – ремонт в этом случае неэффективен.
Наконец, многие забывают о проверке вакуумного регулятора опережения зажигания. Если шланг подсоединен неправильно или имеет трещины, двигатель будет работать с перебоями на холостых оборотах и при разгоне. Перед установкой трамблера осмотрите шланг на предмет повреждений, продуйте его и убедитесь, что он плотно сидит на штуцере. При необходимости замените шланг или очистите штуцер от грязи.
