Генераторы на линиях электропередач (ЛЭП) – критически важные элементы энергосистемы, от стабильности которых зависит бесперебойное электроснабжение. Даже незначительные отклонения в их работе могут привести к авариям, перебоям в подаче энергии и повреждению оборудования. Первые признаки неисправности часто проявляются в виде колебаний напряжения на 5–15% от номинального значения, что фиксируется анализаторами качества электроэнергии, такими как Fluke 435 или аналогичными приборами.
Одним из ключевых индикаторов проблем является повышенный уровень гармонических искажений (THD). В исправной системе THD не должен превышать 5% для напряжения и 8% для тока. Превышение этих значений на 2–3% указывает на возможные дефекты обмоток генератора, несимметрию нагрузки или неисправность системы возбуждения. Для диагностики используют осциллографы с функцией спектрального анализа, например, Tektronix MDO3000.
Нестабильная работа генератора часто сопровождается изменением частоты в пределах ±0,2 Гц от номинальных 50 Гц. При отклонениях свыше 0,5 Гц в течение более 10 секунд срабатывают защитные реле, отключающие оборудование. Причиной может быть износ подшипников ротора, дисбаланс механической части или сбои в системе регулирования частоты вращения. Для проверки используют виброанализаторы, такие как SKF Microlog, с пороговыми значениями вибрации не более 4,5 мм/с для генераторов мощностью до 1 МВт.
Перегрев обмоток статора или ротора – ещё один характерный признак. Допустимая температура для изоляции класса F не должна превышать 155°C. Превышение на 10–15°C сокращает срок службы изоляции в 2 раза. Для контроля применяют термодатчики Pt100 или тепловизоры с разрешением не менее 320×240 пикселей. При обнаружении локальных перегревов свыше 180°C требуется немедленная остановка генератора и ревизия обмоток.
Неисправности системы возбуждения проявляются в виде пульсаций напряжения с амплитудой более 2% от номинального значения. Это может быть вызвано износом щёток, повреждением диодного моста или неисправностью регулятора напряжения. Для диагностики используют токовые клещи с функцией записи формы сигнала, например, Chauvin Arnoux F205. При обнаружении пульсаций свыше 3% рекомендуется провести ревизию системы возбуждения в течение 24 часов.
Как проверить напряжение на выходе генератора под нагрузкой
Для проверки напряжения под нагрузкой используйте мультиметр в режиме измерения переменного напряжения (AC) с диапазоном не менее 300 В. Подключите щупы к выходным клеммам генератора, предварительно убедившись, что нагрузка (например, электроинструмент или лампа накаливания мощностью 500–1000 Вт) подключена и работает. Нормальное напряжение для бытовых генераторов – 220–230 В при частоте 50 Гц. Если показания ниже 210 В или выше 240 В, генератор требует диагностики: проверьте регулятор напряжения, щеточный узел и состояние обмоток статора.
Измерения проводите при стабильной нагрузке, близкой к номинальной мощности генератора (70–80% от паспортного значения). Например, для генератора на 5 кВт подключите нагрузку 3,5–4 кВт. Зафиксируйте показания через 5–10 минут работы – скачки напряжения более ±5% от номинала указывают на неисправность выпрямительного блока или износ подшипников ротора. При наличии осциллографа оцените форму сигнала: искажения синусоиды (пики, провалы) свидетельствуют о проблемах с обмотками или электронными компонентами.
Если напряжение падает при увеличении нагрузки, проверьте сопротивление обмоток статора омметром (должно быть в пределах 0,1–0,5 Ом для медных обмоток). Также измерьте ток возбуждения – при номинальной нагрузке он должен соответствовать паспортным данным (обычно 2–5 А для маломощных генераторов). При отсутствии стабилизации напряжения замените регулятор или проверьте целостность цепи возбуждения, включая контактные кольца и щетки.
Какие звуки и вибрации указывают на износ подшипников генератора
Вибрация с частотой, кратной частоте вращения ротора (обычно 1x или 2x), указывает на радиальный люфт подшипника. При этом амплитуда колебаний в горизонтальной плоскости превышает вертикальную в 1,5–2 раза, что фиксируется датчиками вибрации на корпусе генератора. На поздних стадиях износа появляются ударные импульсы с частотой 5–10 кГц, слышимые как металлический стук при резком изменении нагрузки. Температура подшипникового узла повышается на 10–15°C выше нормы (обычно 60–70°C), что можно зафиксировать тепловизором или контактным термометром.
Для диагностики используйте портативный анализатор вибрации с функцией спектрального анализа. При обнаружении гармоник на частотах 0,42x, 0,58x или 3x от оборотов ротора требуется немедленная замена подшипников. Игнорирование признаков приводит к разрушению сепаратора, заклиниванию ротора и выходу генератора из строя с последующим простоем линии на 8–12 часов для ремонта.
Почему мигает лампа зарядки аккумулятора и как это связано с генератором
Мигание лампы зарядки аккумулятора – сигнал о нестабильной работе системы электропитания, напрямую связанной с генератором. В норме лампа горит при включении зажигания и гаснет после запуска двигателя, когда генератор начинает вырабатывать ток. Если она мигает или периодически загорается во время движения, это указывает на колебания напряжения в бортовой сети. Причины могут быть механическими (износ щеток, подшипников) или электрическими (пробои диодного моста, обрыв обмоток).
Ключевой фактор – нестабильное напряжение на выходе генератора. В исправной системе оно должно составлять 13,8–14,5 В при работающем двигателе. Если мультиметр показывает скачки ниже 13 В или выше 15 В, генератор не справляется с нагрузкой. Чаще всего виноваты изношенные регулятор напряжения или диодный мост, пропускающий переменный ток. В таких случаях аккумулятор либо недозаряжается, либо перезаряжается, что сокращает его ресурс.
Мигание лампы на холостых оборотах – признак слабого натяжения ремня генератора. При недостаточном натяжении ремень проскальзывает, снижая эффективность передачи крутящего момента. Проверьте прогиб ремня: при нажатии с усилием 10 кг он должен отклоняться на 10–15 мм. Если показатель больше, подтяните ремень или замените его. Также осмотрите шкив на предмет износа – биение более 0,1 мм вызывает вибрации и неравномерную работу генератора.
Электрические неисправности требуют диагностики с помощью осциллографа или тестера диодов. Пробой одного из диодов моста приводит к пульсациям напряжения, из-за чего лампа мигает синхронно с оборотами двигателя. Регулятор напряжения, вышедший из строя, может выдавать импульсный сигнал вместо стабильного, что также вызывает мерцание. Для проверки отключите генератор от сети и измерьте сопротивление обмоток: значения ниже 3 Ом или выше 5 Ом указывают на межвитковое замыкание или обрыв.
Если лампа мигает при включении потребителей (фары, печка), генератор не справляется с нагрузкой. Это характерно для изношенных генераторов с мощностью ниже 80 А или при подключении дополнительного оборудования без учета его энергопотребления. Решение – замена генератора на модель с запасом мощности 10–15% от суммарной нагрузки. Временная мера – отключение некритичных потребителей для снижения нагрузки на систему.

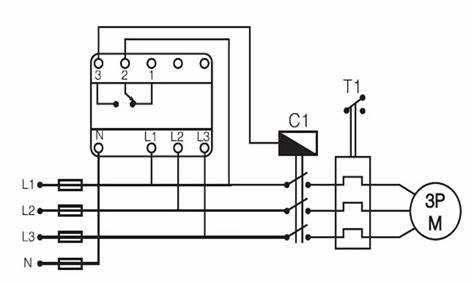

Как определить неисправность диодного моста по показаниям мультиметра
- Отсоедините диодный мост от генератора, чтобы исключить влияние параллельных цепей.
- Проверьте каждый диод отдельно: мост содержит 6 диодов (3 положительных, 3 отрицательных).
- Записывайте показания: разброс более 0,1 В между однотипными диодами указывает на неисправность.
- При проверке в режиме сопротивления (200 Ом) исправный диод в прямом направлении покажет 500–700 Ом, в обратном – бесконечность.
Какие запахи горения или перегрева сигнализируют о проблемах с обмоткой
Запах жженой изоляции – первый и самый очевидный признак повреждения обмоток генератора. Он напоминает резкий, едкий аромат горелого пластика или резины, возникающий при перегреве лаковой изоляции проводов. Температура обмоток свыше 150°C приводит к термическому разложению полимерных материалов, выделяя токсичные соединения, в том числе формальдегид и фенол. Если запах ощущается вблизи генератора или распределительного щита, это указывает на локальный перегрев, вызванный межвитковым замыканием или пробоем изоляции.
Сладковатый запах горелого масла или трансформаторной жидкости свидетельствует о перегреве обмоток статора или ротора, пропитанных маслом. В высоковольтных генераторах (напряжением 6–10 кВ и выше) изоляция часто содержит минеральные масла, которые при температуре выше 120°C начинают испаряться, образуя характерный «химический» аромат. Такое явление сопровождается снижением сопротивления изоляции ниже 1 МОм (при норме 10 МОм и выше) и требует немедленной остановки оборудования для предотвращения возгорания.
Запах озона или «электрического разряда» – признак коронного разряда или частичных разрядов в обмотке. Он возникает при повреждении изоляции в местах с высокой напряженностью электрического поля (например, на острых кромках пазов статора). Озон образуется при ионизации воздуха под действием напряжения свыше 3 кВ, а его концентрация свыше 0,1 ppm уже опасна для изоляции. Параллельно наблюдаются акустические шумы (шипение, потрескивание) и повышенное потребление реактивной мощности.
Горький запах горелого металла или окисленной меди появляется при перегреве обмоток до температур, превышающих 200°C. Это следствие длительного перегруза, плохого охлаждения или виткового замыкания, при котором ток в поврежденной секции возрастает в 5–10 раз. Медь окисляется, образуя оксид CuO, а при контакте с влагой – гидроксид Cu(OH)₂, что дополнительно ухудшает теплоотвод. В таких случаях сопротивление обмотки увеличивается на 10–15%, а КПД генератора падает на 3–5%.
Для диагностики рекомендуется использовать газоанализаторы (например, портативные детекторы CO, CO₂, SO₂) и тепловизоры с разрешением не менее 0,05°C. При обнаружении любого из перечисленных запахов генератор должен быть отключен в течение 10–15 минут для предотвращения необратимых повреждений. После остановки проводится мегомметрия обмоток (напряжением 2,5 кВ для генераторов до 1 кВ, 5 кВ – для высоковольтных) и проверка сопротивления изоляции между фазами и корпусом.
Как распознать нестабильную работу регулятора напряжения по скачкам тока
Характерный признак – периодические всплески тока с частотой 50–100 Гц, синхронизированные с работой генератора. Если регулятор не справляется с нагрузкой, скачки возникают при подключении мощных потребителей (например, электродвигателей с пусковым током в 5–7 раз выше номинального). Зафиксируйте токовые импульсы с помощью токовых клещей с разрешением 0,1 А – амплитуда всплесков превысит номинал на 30–50%.
Нестабильность регулятора проявляется в виде высокочастотных помех на фоне основной синусоиды. На осциллограмме видны гармоники с частотами 150, 250 и 350 Гц, амплитуда которых достигает 5–8% от основной гармоники. Для фильтрации помех используйте анализатор спектра с разрешением не менее 1 Гц – стандартные мультиметры не выявляют такие искажения.
При перегреве регулятора скачки тока сопровождаются падением напряжения на 10–20 В ниже номинала. Измерьте напряжение на выходе генератора под нагрузкой 70–80% от номинальной мощности – если разброс превышает 3 В, регулятор требует замены. Проверьте температуру корпуса регулятора пирометром: при 80°C и выше его ресурс снижается на 40%.
Неисправный регулятор вызывает асимметрию фазных токов. В трехфазных системах разница между фазами более 10% указывает на неравномерное распределение нагрузки из-за сбоев в работе регулирующего контура. Используйте трехканальный осциллограф для синхронной записи токов – смещение фаз на 120°±5° нарушается при деградации силового транзистора или диодного моста.
Скачки тока приводят к ложным срабатываниям защитных реле. Если автоматы отключаются при нагрузке ниже 60% от номинала, проверьте регулятор на наличие дребезга контактов или пробоя полупроводниковых элементов. Для тестирования подайте на вход регулятора тестовый сигнал 0–10 В от лабораторного источника – при исправном устройстве ток на выходе должен изменяться плавно, без ступенчатых переходов.
Длительные скачки тока сокращают срок службы генератора на 30–50%. При обнаружении нестабильности замените регулятор на модель с запасом по току не менее 20% от максимальной нагрузки. Для генераторов мощностью свыше 10 кВт используйте регуляторы с цифровым управлением – они обеспечивают точность стабилизации ±1% и имеют встроенную диагностику неисправностей.
