Центральный замок на ВАЗ 2114 – удобная опция, но иногда требует отключения. Причины могут быть разными: неисправность блока управления, проблемы с проводкой или желание временно деактивировать систему. Процедура не требует специальных инструментов, но важно знать последовательность действий и расположение ключевых элементов.
Основной блок управления центральным замком на ВАЗ 2114 находится под панелью приборов, слева от рулевой колонки. Для доступа к нему потребуется снять нижнюю часть облицовки. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания. Используйте крестовую отвёртку для демонтажа пластиковых элементов и плоскогубцы для отсоединения разъёмов.
Отключение центрального замка сводится к двум вариантам: временному (отсоединение разъёма) или полному (демонтаж блока). В первом случае достаточно отключить 6-контактный разъём от блока – замки перестанут реагировать на сигналы брелока. Во втором – потребуется снять блок целиком, отсоединив провода и крепёжные винты. Учтите, что после отключения замки придётся открывать вручную.
Если проблема в неисправности, проверьте предохранитель F19 (15 А) в монтажном блоке. При перегорании замените его, но если ситуация повторяется – ищите короткое замыкание в проводке. Для диагностики используйте мультиметр: прозвоните цепи от блока к актуаторам дверей. Типичные места обрывов – гофра между дверью и кузовом, а также разъёмы под обшивкой.
После отключения системы убедитесь, что все двери закрываются корректно. Если актуаторы остаются подключёнными, но не управляются, проверьте их работоспособность напрямую, подав 12 В на контакты. В случае отказа замените неисправный механизм – на ВАЗ 2114 используются стандартные актуаторы с сопротивлением 12–15 Ом.
Какие инструменты понадобятся для отключения центрального замка
Для демонтажа центрального замка на ВАЗ 2114 потребуется минимальный набор инструментов: крестовая отвёртка PH2 (для снятия обшивки дверей и креплений блока управления), плоская отвёртка 5–7 мм (для поддевания пластиковых клипс и разъёмов), ключ на 10 мм (если блок закреплён болтами). Дополнительно пригодится мультиметр с режимом прозвонки – он поможет проверить целостность проводки при подозрении на обрыв цепи. Если планируется полное отключение системы, а не временное, запаситесь изолентой или термоусадочными трубками для изоляции отсоединённых контактов.
Важно: перед началом работ отсоедините клемму аккумулятора, чтобы избежать короткого замыкания при манипуляциях с проводкой. Для доступа к блоку управления замком часто требуется снять нижнюю часть обшивки водительской двери – здесь пригодится пластиковая лопатка для демонтажа панелей, чтобы не повредить защёлки. Если блок расположен под торпедо, дополнительно понадобится головка на 8 мм для откручивания креплений панели приборов.
Где находится блок управления центральным замком на ВАЗ 2114
Блок управления центральным замком (БУЦЗ) на ВАЗ 2114 расположен под передней панелью со стороны водителя. Чтобы добраться до него, потребуется снять нижнюю часть облицовки приборной панели – пластиковую накладку, закреплённую на саморезах и клипсах. Обычно блок находится за бардачком или чуть левее, ближе к монтажному блоку предохранителей.
На моделях с 2003 по 2013 год БУЦЗ чаще всего установлен на кронштейне, прикрученном к каркасу кузова. Его корпус – чёрная или серая пластиковая коробка размером примерно 10×8×3 см с разъёмом на 6 или 8 контактов. Если блок не видно сразу, проверьте пространство за воздуховодом отопителя – там его прячут для защиты от влаги.
На автомобилях с сигнализацией заводской установки (например, с системой «Аларм») БУЦЗ может быть интегрирован в основной блок охранной системы. В этом случае он располагается рядом с реле или предохранителями сигнализации, обычно под торпедой у левой стойки. Ориентируйтесь по проводам: от блока отходят жгуты к дверным актуаторам и кнопке центрального замка.
Если блок не удаётся обнаружить под панелью, проверьте нишу под ногами переднего пассажира. На некоторых модификациях ВАЗ 2114 БУЦЗ крепится к поперечине кузова за пластиковой заглушкой. Для доступа достаточно отогнуть ковролин и открутить два винта крепления. Избегайте резких движений – рядом проходят провода датчика уровня топлива.
При поиске обращайте внимание на маркировку: на корпусе блока должна быть надпись «ЦЗ» или «Central Lock». Если блок не подписан, ищите устройство с подключёнными проводами толщиной 0,75–1,5 мм² – это стандартное сечение для цепей управления замками. Не перепутайте с блоком управления стеклоподъёмниками, который имеет аналогичный разъём, но меньшие габариты.
В редких случаях БУЦЗ может быть установлен в двери водителя, особенно если автомобиль комплектовался заводской сигнализацией с функцией дистанционного управления. Чтобы проверить эту версию, снимите обшивку двери и осмотрите пространство за динамиком или мотором стеклоподъёмника. Там блок крепится на металлическом кронштейне или двустороннем скотче.
Если после всех проверок блок не найден, вероятно, на вашем ВАЗ 2114 установлена упрощённая схема центрального замка без отдельного контроллера. В этом случае управление осуществляется через реле, расположенные в монтажном блоке под капотом (позиции К6 или К7). Для отключения замка в такой конфигурации достаточно извлечь соответствующее реле или перерезать провод питания актуаторов.

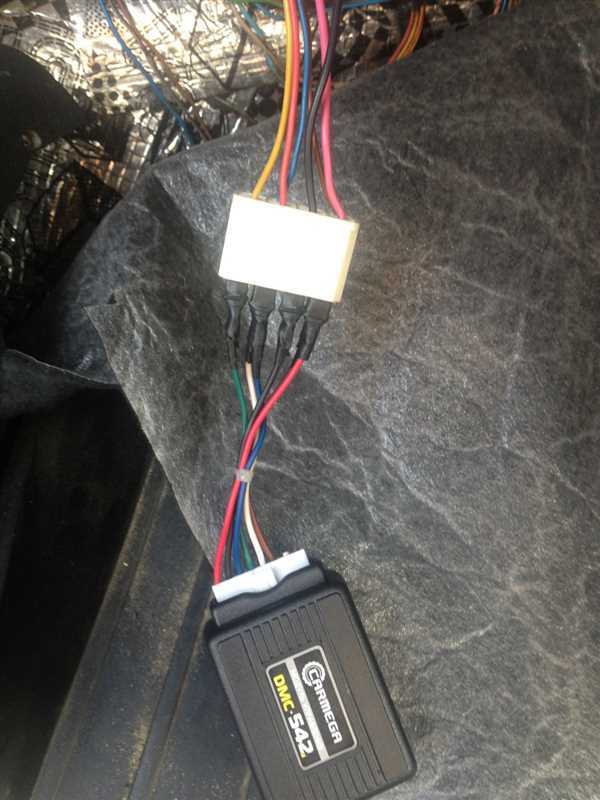

Как правильно отсоединить разъёмы от блока управления
Блок управления центральным замком на ВАЗ 2114 расположен под панелью приборов, слева от рулевой колонки. Перед началом работ отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Подготовьте плоскую отвёртку с тонким жалом и пассатижи с узкими губками – они понадобятся для аккуратного демонтажа фиксаторов.
Основные разъёмы блока – это 6-контактный (для моторедукторов дверей) и 2-контактный (для сигнализации или концевиков). Оба разъёма имеют пластиковые защёлки, которые необходимо отжать пальцами или отвёрткой. На 6-контактном разъёме защёлка расположена сверху, на 2-контактном – сбоку. Не тяните за провода – только за корпус разъёма.
Если защёлка не поддаётся, проверьте, нет ли грязи или окислов в пазах. Очистите контакты спиртом или специальным очистителем для электроники. Избегайте чрезмерного усилия – пластиковые фиксаторы легко ломаются. При необходимости подденьте защёлку отвёрткой, но действуйте осторожно, чтобы не повредить корпус блока.
- На 6-контактном разъёме провода имеют цветовую маркировку: белый, чёрный, жёлтый, зелёный, синий и красный. Запомните или сфотографируйте их расположение перед отсоединением – это упростит обратную сборку.
- 2-контактный разъём обычно содержит провода коричневого и чёрного цветов. Они отвечают за питание и сигнал с концевиков дверей.
После отжатия защёлки разъём должен выйти из гнезда с лёгким усилием. Если он не поддаётся, покачайте его из стороны в сторону, не дёргая за провода. Проверьте, не осталось ли в гнезде блока посторонних предметов или обломков пластика. При обнаружении дефектов замените разъём или блок целиком.
Если планируете длительное отключение, обмотайте оголённые контакты изолентой или закройте их термоусадочной трубкой. Это предотвратит случайное замыкание и окисление. Храните разъёмы в сухом месте, чтобы избежать коррозии контактов.
При обратной установке убедитесь, что разъёмы вставлены до щелчка. Проверьте работоспособность центрального замка, подав питание на аккумулятор. Если замок не реагирует, перепроверьте подключение – возможно, один из разъёмов вставлен не до конца или повреждён.
Какие провода нужно перерезать или изолировать для отключения
На ВАЗ 2114 центральный замок управляется блоком комфорта, расположенным под панелью приборов с левой стороны. Для отключения системы потребуется работать с проводами, идущими от блока к актуаторам дверей. Основные провода, отвечающие за подачу сигнала на запирание и отпирание, имеют цветовую маркировку: белый с черной полосой (запирание) и желтый с черной полосой (отпирание). Эти провода идут от контактов 7 и 8 блока комфорта соответственно. Перерезать или изолировать их нужно максимально близко к блоку, чтобы избежать случайного замыкания оставшихся концов.
Перед вмешательством обязательно отключите аккумулятор, чтобы исключить короткое замыкание. После доступа к блоку комфорта (для этого потребуется снять нижнюю часть панели под рулем) найдите разъем с 18 контактами. Провода белый/черный и желтый/черный идут именно от этого разъема. Для надежной изоляции используйте термоусадочную трубку или изоленту, обмотав каждый провод отдельно, а затем вместе, чтобы предотвратить контакт с другими цепями.
Если цель – не полное отключение, а только блокировка автоматического запирания при движении, достаточно перерезать только белый провод с черной полосой. Это остановит подачу сигнала на запирание, но сохранит возможность ручного управления замками. Однако учтите, что в этом случае система сигнализации (если она установлена) может работать некорректно, так как ее управление часто завязано на те же провода.
В некоторых случаях после отключения проводов может загораться ошибка на приборной панели или срабатывать аварийная сигнализация. Это связано с тем, что блок комфорта продолжает мониторить цепь и фиксирует обрыв. Для устранения ошибки можно установить резисторы номиналом 1–2 кОм между перерезанными проводами и массой, имитируя нагрузку актуаторов. Резисторы подключаются параллельно изолированным концам проводов.
Если после отключения проводов замки продолжают работать, проверьте наличие дополнительных модулей управления (например, от сигнализации или доводчиков стекол). В таких случаях провода могут дублироваться или идти напрямую к актуаторам, минуя блок комфорта. Для точной диагностики используйте мультиметр: прозвоните цепи на наличие напряжения при попытке запирания/отпирания. При обнаружении альтернативных путей управления их также потребуется изолировать или перерезать.
Как проверить работоспособность замков после отключения
После отключения центрального замка на ВАЗ 2114 проверьте механическую часть каждой двери. Снимите обшивку и осмотрите тяги привода замка: они должны свободно перемещаться без заеданий. Потяните за ручку открывания двери изнутри и снаружи – если дверь открывается с усилием или не фиксируется в закрытом положении, проблема в механизме замка или микропереключателе. Проверьте состояние пружин и фиксаторов на стойке кузова: износ или деформация этих элементов приводит к некорректной работе.
Для проверки электрической цепи:
- Подключите мультиметр к клеммам актуатора замка (разъем на двери) и подайте напряжение 12 В от аккумулятора. Нормальное сопротивление обмотки – 10–15 Ом. Если значения отличаются или ток не проходит, актуатор неисправен.
- Прозвоните провода от блока управления к актуаторам на предмет обрыва или короткого замыкания. Особое внимание уделите участкам возле гофры между дверью и кузовом – там чаще всего перетираются провода.
- Проверьте предохранитель F17 (10 А) в монтажном блоке: его перегорание указывает на замыкание в цепи. Замените при необходимости, но перед этим устраните причину.
- Если замки работают только при включенном зажигании, проверьте реле К6 в монтажном блоке – оно отвечает за подачу питания на центральный замок.
При отсутствии реакции на брелок сигнализации убедитесь, что блок управления центральным замком получает сигнал: подключите диагностический сканер к разъему OBD-II и проверьте коды ошибок.
Что делать, если после отключения замки не работают
Первым делом проверьте предохранитель F2 в монтажном блоке – он отвечает за цепь центрального замка на ВАЗ 2114. Если он перегорел, замените его на новый с номиналом 20 А. Осмотрите также реле К6 (или К7 в зависимости от года выпуска), расположенное рядом: подергайте его, простучите корпус – иногда контакты окисляются или залипают. Если реле неисправно, временно замкните контакты 30 и 87 напрямую, чтобы проверить работоспособность системы.
Отсоедините разъем от блока управления центральным замком (находится под панелью приборов, слева от рулевой колонки) и прозвоните провода мультиметром. Особое внимание уделите коричневому (масса) и розовому (питание +12 В) проводам – сопротивление между ними должно быть близко к нулю. Если напряжение отсутствует, ищите обрыв в жгуте проводов, ведущем к двери водителя, где установлен основной актуатор. Часто перетираются провода в гофре между дверью и стойкой.
Если электрика в порядке, снимите обшивку двери водителя и проверьте актуатор: подайте напрямую 12 В на его контакты. Рабочий моторчик должен щелкнуть и переместить тягу. При отсутствии реакции замените актуатор – артикул 2114-6105010 для передней двери. Не забудьте смазать механизм литолом после установки, чтобы избежать заеданий.
