Дополнительный отопитель – это автономное устройство, интегрированное в систему климат-контроля автомобиля или спецтехники, которое обеспечивает подогрев салона или двигателя при низких температурах. Кнопка его активации служит не просто переключателем, а триггером сложного алгоритма, запускающего работу насоса, горелки и системы управления. В большинстве современных моделей (например, Webasto Thermo Top Evo или Eberspächer Hydronic) сигнал от кнопки поступает на блок управления, который проверяет условия запуска: температуру охлаждающей жидкости (обычно не ниже +5°C), уровень топлива в баке (не менее 10%) и напряжение бортовой сети (не ниже 11,5 В).
После успешного розжига теплообменник начинает нагревать охлаждающую жидкость, которая циркулирует по малому контуру системы охлаждения двигателя или через отдельный радиатор отопителя салона. В автомобилях с жидкостным дополнительным отопителем (например, в грузовиках Scania или автобусах Mercedes-Benz) температура теплоносителя поддерживается на уровне 70–85°C, что позволяет быстро прогреть салон даже при внешней температуре -30°C. Воздушные отопители (как в фургонах Ford Transit) работают по принципу прямого нагрева воздуха, пропуская его через раскаленный теплообменник, и выходят на рабочий режим за 2–5 минут.
Кнопка отопителя часто оснащена светодиодным индикатором, который сигнализирует о текущем состоянии: мигание – режим предварительного прогрева, постоянное свечение – работа на полной мощности, красный цвет – ошибка или блокировка. В некоторых системах (например, в отопителях для кемперов) предусмотрены дополнительные режимы: экономичный (сниженная мощность для длительной работы) и форсированный (максимальная теплоотдача). При выключении кнопки блок управления переводит отопитель в режим дожигания топлива (1–3 минуты), чтобы предотвратить образование сажи и запаха в салоне.
Для корректной работы кнопки важно соблюдать регламент обслуживания: чистить топливный фильтр (каждые 500 часов работы), проверять герметичность топливопроводов и состояние свечи накаливания. В системах с таймером или дистанционным запуском (например, через GSM-модуль) кнопка может выполнять функцию аварийного отключения. При появлении ошибок F01 (отсутствие пламени) или F03 (перегрев) необходимо проверить подачу топлива, состояние датчиков и вентиляцию камеры сгорания – часто проблема решается простой очисткой воздухозаборника от грязи.
Какие компоненты управляются кнопкой дополнительного отопителя
Кнопка дополнительного отопителя активирует комплекс взаимосвязанных узлов, обеспечивающих принудительный подогрев салона или двигателя. Основной управляемый элемент – электрический нагревательный элемент (ТЭН), мощность которого варьируется от 1 до 3 кВт в зависимости от модели автомобиля. В системах с жидкостным контуром кнопка запускает циркуляционный насос, прокачивающий охлаждающую жидкость через теплообменник отопителя. Для дизельных двигателей характерно включение свечей накаливания или подогревателя топливного фильтра, предотвращающего парафинирование топлива при низких температурах.
В электрической цепи кнопка замыкает контакты реле, подавая питание на следующие компоненты:
- Вентилятор отопителя – обеспечивает принудительную конвекцию воздуха через теплообменник (скорость регулируется отдельным резистором или ШИМ-контроллером).
- Датчик температуры – термистор или биметаллический датчик, отключающий систему при перегреве (порог срабатывания обычно 80–90°C).
- Блок управления предпусковым подогревателем (если установлен) – синхронизирует работу отопителя с таймером или дистанционным запуском.
- Индикаторная лампа на панели приборов – сигнализирует о включении системы (может дублироваться звуковым сигналом при ошибках).
В автомобилях с автономными отопителями (например, Webasto или Eberspächer) кнопка инициирует запуск горелки и топливного насоса, подающего дизельное топливо или бензин из бака. Параллельно активируется воздушный компрессор для распыления топлива в камере сгорания. В гибридных системах кнопка может переключать режим работы между электрическим и жидкостным контуром, оптимизируя энергопотребление. Важно: при неисправности хотя бы одного из перечисленных компонентов система отключается автоматически, а код ошибки записывается в память ЭБУ.
Для диагностики управляемых компонентов рекомендуется использовать сканер OBD-II с поддержкой протокола KWP2000 или UDS, проверяя параметры:
- Сопротивление нагревательного элемента (должно соответствовать спецификации производителя, например, 0,5–2 Ом для ТЭН мощностью 2 кВт).
- Напряжение на клеммах циркуляционного насоса (12 В или 24 В в зависимости от бортовой сети).
- Работу реле – щелчок при нажатии кнопки и отсутствие «залипания» контактов.
- Целостность предохранителей (обычно 20–30 А для основной цепи).
При замене компонентов используйте оригинальные запчасти или аналоги с идентичными характеристиками, иначе возможен перегрев или короткое замыкание.

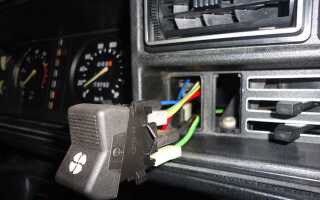

Как электрическая цепь кнопки подключается к системе отопления
Кнопка дополнительного отопителя интегрируется в электрическую схему через реле или непосредственно в цепь управления нагревательным элементом. Типовое подключение включает три ключевых провода: питание (+12 В), масса (GND) и сигнальный провод к блоку управления или нагревателю. Питание подаётся через предохранитель (обычно 10–15 А), защищающий цепь от перегрузок, а масса подключается к кузову автомобиля или специальной клемме. Сигнальный провод идёт к контроллеру отопителя или напрямую к ТЭНу, если система не имеет электронного управления. При нажатии кнопки замыкается цепь, активируя реле или подавая напряжение на нагревательный элемент.
В системах с электронным управлением кнопка часто работает через CAN-шину или аналоговый сигнал, передавая команду блоку климат-контроля. В этом случае питание кнопки берётся от бортовой сети через стабилизатор напряжения (5 В), а сигнальный провод подключается к соответствующему входу контроллера. Для корректной работы важно соблюдать полярность и использовать экранированные провода, если расстояние до блока управления превышает 1 метр. При подключении к аналоговой системе (например, резистивному датчику) кнопка может регулировать ток через потенциометр, изменяя мощность нагревателя.
Перед монтажем проверьте сопротивление нагревательного элемента мультиметром – оно должно соответствовать паспортным значениям (обычно 1–5 Ом). При подключении через реле используйте контакты с номиналом не менее 20 А, а для проводов – сечение от 1,5 мм² (для сигнальных) до 4 мм² (для силовых). Избегайте скруток: применяйте обжимные гильзы или пайку с термоусадкой. После сборки цепи протестируйте её под нагрузкой, измеряя напряжение на клеммах нагревателя – оно должно быть стабильным и соответствовать бортовой сети (13,8–14,4 В).
Пошаговая схема активации отопителя при нажатии кнопки
Нажатие кнопки дополнительного отопителя инициирует цепочку электрических и механических процессов, синхронизированных с бортовыми системами автомобиля. Первым этапом сигнал поступает на блок управления отопителем (БУО), расположенный в монтажном блоке под приборной панелью или в моторном отсеке. БУО проверяет наличие напряжения на входе (обычно 12 В) и состояние предохранителя F27 (15–20 А), защищающего цепь от короткого замыкания. При отсутствии питания или срабатывании предохранителя активация блокируется, а на панели приборов загорается индикатор ошибки.
После успешной проверки БУО отправляет запрос на включение реле дополнительного отопителя, которое замыкает силовую цепь. Реле, как правило, имеет маркировку K12 или K15 и располагается в блоке предохранителей салона. Контакты реле коммутируют ток до 30 А, необходимый для питания нагревательного элемента или топливного насоса (в зависимости от типа отопителя). Параллельно БУО опрашивает датчики температуры охлаждающей жидкости и наружного воздуха – если их показания ниже пороговых значений (например, +5°C для жидкостных систем), активация откладывается до прогрева двигателя.
В системах с жидкостным отопителем (например, Webasto Thermo Top) после срабатывания реле запускается циркуляционный насос, прокачивающий охлаждающую жидкость через теплообменник. Насос работает на напряжении 12 В и потребляет 3–5 А, создавая давление 0,5–1 бар. Одновременно БУО подает сигнал на топливный насос, который начинает подачу дизельного топлива или бензина из бака через фильтр тонкой очистки к форсунке отопителя. Расход топлива составляет 0,3–0,7 л/ч в зависимости от модели.
Воздушные отопители (например, Eberspächer Airtronic) активируются по аналогичной схеме, но вместо насоса охлаждающей жидкости запускается вентилятор, нагнетающий воздух через камеру сгорания. Вентилятор работает на напряжении 12 В с током потребления 8–12 А. БУО контролирует скорость вращения через ШИМ-сигнал, регулируя подачу воздуха в диапазоне 50–200 м³/ч. При недостаточном потоке воздуха (засорение фильтра, неисправность вентилятора) система переходит в аварийный режим и отключается через 30 секунд.
После подачи топлива и воздуха БУО инициирует розжиг. В жидкостных отопителях используется свеча накаливания с сопротивлением 0,5–1 Ом, нагревающаяся до 1000°C за 5–10 секунд. В воздушных системах применяется искровая свеча зажигания, генерирующая разряд 10–15 кВ. Контроль горения осуществляется датчиком пламени (фоторезистор или термопара), который при отсутствии сигнала в течение 15 секунд блокирует подачу топлива и перезапускает цикл розжига (до 3 попыток).
При успешном розжиге БУО переходит в режим стабилизации работы. Температура теплообменника поддерживается в диапазоне 80–120°C за счет регулировки подачи топлива и воздуха. В жидкостных системах термостат отопителя управляет клапаном, перекрывающим поток ОЖ при достижении заданной температуры. В воздушных отопителях БУО корректирует обороты вентилятора, поддерживая температуру выходящего воздуха на уровне 60–80°C. При перегреве (свыше 130°C) срабатывает термопредохранитель, размыкающий цепь питания.
Отключение отопителя происходит либо по команде с кнопки, либо автоматически при достижении заданной температуры в салоне (если подключен датчик салона). БУО сначала прекращает подачу топлива, затем выключает вентилятор или насос ОЖ через 1–2 минуты для продувки камеры сгорания. В системах с таймером отопитель может работать в режиме постциркуляции, обеспечивая равномерное распределение тепла. После полной остановки БУО сохраняет коды ошибок в энергонезависимой памяти для диагностики сканером OBD-II.
Типичные неисправности кнопки и способы их диагностики
Наиболее частые дефекты кнопки дополнительного отопителя связаны с механическим износом контактной группы или обрывом цепи питания. Ключевые признаки: отсутствие щелчка при нажатии, нестабильное срабатывание (периодическое включение/отключение), отсутствие индикации на панели приборов. Для диагностики потребуется мультиметр в режиме прозвонки (200 Ом) и проверка напряжения на клеммах разъема при включенном зажигании (должно быть 12 В на управляющем проводе). Если сопротивление контактов превышает 5 Ом или напряжение отсутствует – замените кнопку или прозвоните проводку до блока управления отопителем.
- Окисление контактов. Проявляется в виде «залипания» кнопки или необходимости многократного нажатия. Очистите контакты спиртом или специальным спреем для электроники (например, Kontakt 60), избегая механического воздействия на тонкие дорожки. При сильном окислении – замените кнопку.
- Обрыв цепи внутри кнопки. Проверьте целостность проводов от разъема до платы кнопки тестером. Если провода целы, а сигнал не проходит – дефект в микропереключателе. Восстановлению не подлежит.
- Неисправность подсветки. Светодиод или лампа перегорают из-за скачков напряжения. Проверьте стабилизатор напряжения на плате (если есть) или замените светодиод, подобрав аналог с рабочим напряжением 2,1–3,3 В.
Для точной диагностики отсоедините разъем кнопки и подключите тестер напрямую к проводам: если отопитель включается – неисправна кнопка, если нет – ищите обрыв в цепи или проблему в блоке управления.

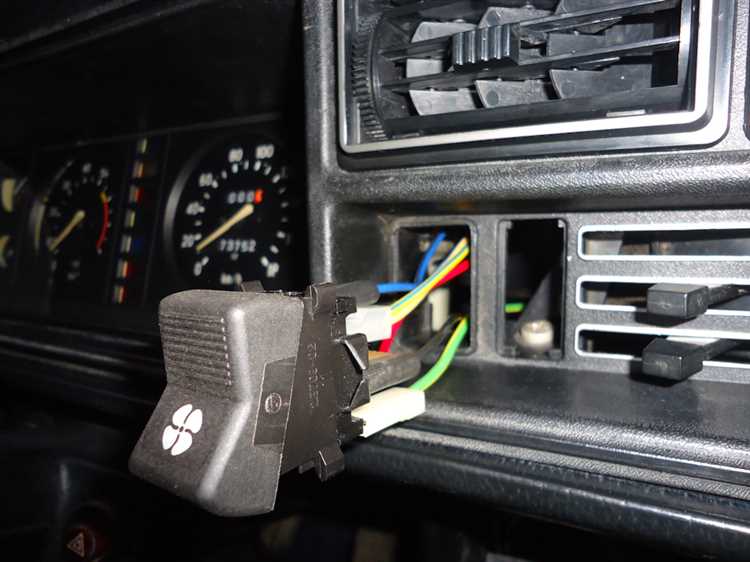

Как проверить работоспособность кнопки мультиметром
Переведите мультиметр в режим проверки сопротивления (омметр) на предел 200 Ом или ближайший меньший. Отсоедините разъем кнопки от проводки, чтобы исключить влияние цепей автомобиля. Прикоснитесь щупами к контактам кнопки в выключенном состоянии – исправная кнопка должна показывать обрыв (OL или бесконечность). Нажмите кнопку и удерживайте: сопротивление должно упасть до 0–2 Ом. Если значения не меняются или превышают 5 Ом, контакты окислены или изношены. Для кнопок с подсветкой проверьте отдельно цепь лампы или светодиода в режиме прозвонки (звуковой сигнал при замыкании).
Для кнопок с фиксацией (например, клавишных) повторите измерения в обоих положениях: нажатом и отпущенном. Если кнопка имеет несколько контактных групп (например, переключатель режимов отопителя), прозвоните каждую пару контактов по схеме подключения – несоответствие указывает на внутренний обрыв или короткое замыкание. При проверке кнопок с резистивными элементами (потенциометры) используйте режим измерения сопротивления на пределе 20 кОм: плавное изменение показаний при вращении ручки подтверждает исправность.
Особенности подключения кнопки в разных моделях автомобилей
В автомобилях Volkswagen Passat B6 (2005–2010) кнопка дополнительного отопителя подключается через блок комфорта (J393), где сигнал проходит по шине CAN. Для корректной работы требуется активация функции в кодировке блока с помощью диагностического оборудования, например, VCDS. Без этого шага кнопка не будет взаимодействовать с системой, даже при правильном физическом подключении. Важно учитывать, что в некоторых комплектациях используется отдельный модуль управления отопителем (J604), который требует дополнительной настройки параметров через адаптацию каналов.
У моделей Ford Focus III (2011–2018) с дизельными двигателями кнопка подключается напрямую к блоку управления двигателем (PCM) через отдельный провод с напряжением 12 В. В отличие от бензиновых версий, где сигнал идет через GEM-модуль, здесь необходимо учитывать наличие реле предпускового подогрева, которое может блокировать активацию дополнительного отопителя при низких температурах. Рекомендуется проверять предохранитель F67 (15 А) в блоке под капотом – его перегорание часто становится причиной неработоспособности системы.

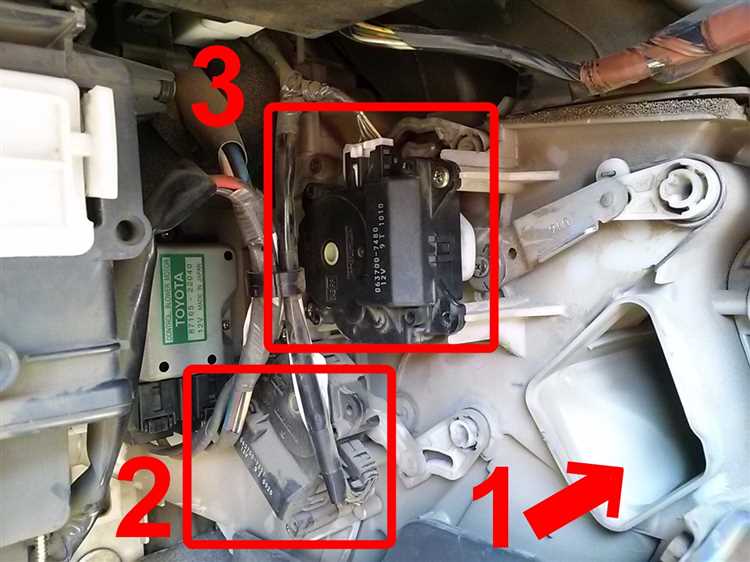

В Toyota Land Cruiser 200 (2007–2021) кнопка дополнительного отопителя интегрирована в панель климат-контроля и управляется через блок HVAC (A58). Подключение требует использования специального адаптера для разъема OBD-II, так как штатная проводка не предусматривает прямого доступа к сигнальным проводам. При установке сторонней кнопки необходимо параллельно подключать резистор на 1 кОм к линии CAN-H, чтобы избежать ошибок в системе диагностики. В рестайлинговых версиях (с 2015 года) алгоритм работы изменился – теперь отопитель активируется только при работающем двигателе и температуре охлаждающей жидкости выше 40°C.
Для автомобилей Renault Duster (2010–2023) с дизельным двигателем K9K кнопка подключается к блоку BSI (UCH) через два провода: сигнальный (серо-фиолетовый) и «масса» (коричневый). В отличие от бензиновых версий, где управление реализовано через CAN-шину, здесь используется аналоговый сигнал. При самостоятельной установке важно не перепутать полярность – обратное подключение приводит к срабатыванию защиты и блокировке системы. Также необходимо учитывать, что в версиях с ESP сигнал кнопки проходит через дополнительный фильтр помех, что может потребовать установки конденсатора на 100 нФ между сигнальным проводом и массой.
В BMW 5 серии (F10, 2010–2016) кнопка дополнительного отопителя управляется через блок FRM (Footwell Module), который обрабатывает сигналы от панели управления iDrive. Подключение требует активации функции в кодировке через программу NCS Expert с использованием файла FA (например, добавление опции $536). В автомобилях с пакетом «Comfort Access» кнопка может работать только при наличии ключа в зоне действия антенны – это ограничение снимается перепрограммированием модуля CAS. При установке неоригинальной кнопки необходимо использовать переходник для разъема LIN-шины, так как штатный коннектор несовместим с большинством аналогов.
