Чем отличается стабилизированный блок питания от нестабилизированного

Блок питания – критически важный компонент любой электронной системы. Даже незначительные колебания напряжения на выходе могут привести к сбоям в работе устройств, снижению их ресурса или полному выходу из строя. Например, микроконтроллеры, работающие на напряжении 3,3 В или 5 В, теряют стабильность при отклонениях всего на 5–10%, а чувствительные аналоговые схемы – при изменениях в пределах 1–2%. Стабилизация решает эту проблему, обеспечивая постоянное напряжение независимо от нагрузки или входных флуктуаций.

Основные причины нестабильности питания – пульсации сетевого напряжения, импульсные нагрузки и внутреннее сопротивление источника. В реальных условиях входное напряжение может варьироваться от 180 В до 250 В в бытовых сетях, а потребляемый ток – скачкообразно меняться при переключении режимов работы устройства. Без стабилизации такие колебания передаются на выход, вызывая помехи, перегрев компонентов или ложные срабатывания логики. Например, в аудиотехнике нестабилизированное питание проявляется как фоновый шум, а в цифровых схемах – как ошибки передачи данных.

Существует два основных типа стабилизаторов: линейные и импульсные. Линейные стабилизаторы (например, LM7805) работают по принципу регулируемого резистивного делителя, рассеивая избыточную мощность в виде тепла. Их КПД не превышает 50–60% при значительной разнице между входным и выходным напряжением, но они обеспечивают минимальные пульсации (менее 10 мВ) и высокую скорость реакции на изменения нагрузки. Импульсные стабилизаторы (например, на базе микросхемы LM2596) используют широтно-импульсную модуляцию (ШИМ) и накопительные элементы (дроссели, конденсаторы) для преобразования энергии. Их КПД достигает 90–95%, но они генерируют высокочастотные помехи (до 100 мВ), требующие дополнительной фильтрации.

Выбор стабилизатора зависит от требований к точности, энергоэффективности и условиям эксплуатации. Для маломощных аналоговых схем (датчики, операционные усилители) предпочтительны линейные стабилизаторы с низким уровнем шума. В силовых устройствах (зарядные устройства, LED-драйверы) целесообразно использовать импульсные стабилизаторы с обратной связью по току и напряжению. При проектировании важно учитывать максимальный ток нагрузки, диапазон входного напряжения и тепловые режимы: например, линейный стабилизатор на 5 В при входном напряжении 12 В и токе 1 А рассеивает 7 Вт тепла, что требует радиатора площадью не менее 20 см².

Практическая реализация стабилизации включает расчет параметров обратной связи, выбор частоты коммутации (для импульсных схем) и подбор фильтрующих компонентов. Для линейных стабилизаторов критичен запас по входному напряжению: минимальное падение напряжения (dropout) для LM7805 составляет 2 В, поэтому при входном напряжении 7 В выходное не превысит 5 В. В импульсных стабилизаторах ключевую роль играет дроссель: его индуктивность должна быть достаточной для предотвращения насыщения при максимальном токе (например, 100 мкГн для тока 2 А). Конденсаторы на входе и выходе выбираются с низким ESR (эквивалентным последовательным сопротивлением) для минимизации пульсаций: электролитические конденсаторы 1000 мкФ с ESR менее 0,1 Ом подходят для большинства задач.

Стабилизация блока питания: зачем нужна и как работает

Стабилизация блока питания предотвращает колебания напряжения, которые могут вывести из строя чувствительную электронику. Например, микроконтроллеры и аналоговые схемы требуют питания с отклонением не более ±5% от номинала. Без стабилизации сетевые помехи, пульсации выпрямленного тока или изменения нагрузки способны вызвать сбои в работе устройств, вплоть до их выхода из строя. Особенно критично это для медицинского оборудования, где допустимое отклонение напряжения не превышает ±2%.

Основные методы стабилизации – линейные и импульсные. Линейные стабилизаторы (например, LM7805) снижают избыточное напряжение, рассеивая его в виде тепла, что эффективно при малых токах (до 1–1,5 А). Их КПД не превышает 50–60%, но они обеспечивают низкий уровень шума (менее 10 мВ). Импульсные стабилизаторы (например, LM2596) работают на частотах 50–500 кГц, преобразуя энергию с КПД до 90%, но генерируют высокочастотные помехи, требующие дополнительной фильтрации.

Выбор стабилизатора зависит от требований к нагрузке. Для аудиоусилителей или АЦП предпочтительны линейные схемы из-за минимальных пульсаций. В мощных устройствах (например, серверах) используют импульсные стабилизаторы с активным охлаждением. При проектировании важно учитывать диапазон входного напряжения: для LM7805 минимальное входное напряжение должно быть на 2–3 В выше выходного, иначе стабилизация нарушится.

Практическая реализация стабилизации включает расчёт фильтрующих конденсаторов. Для линейных схем ёмкость входного конденсатора выбирают из расчёта 1000 мкФ на 1 А тока, выходного – 100 мкФ на 1 А. В импульсных стабилизаторах используют керамические конденсаторы (например, X7R) с низким ESR для минимизации потерь. Также критична разводка печатной платы: силовые дорожки должны быть широкими (не менее 2 мм на 1 А), а земляные цепи – развязаны.

Тестирование стабилизированного блока питания проводят под реальной нагрузкой. Измеряют пульсации осциллографом (допустимый уровень – менее 50 мВ для цифровых схем) и проверяют температурный режим: корпус стабилизатора не должен нагреваться выше 60°C при длительной работе. Для защиты от перегрузок используют предохранители или схемы ограничения тока (например, на транзисторе с резистором в цепи эмиттера).

Какие проблемы решает стабилизация напряжения в блоках питания

Нестабильное напряжение приводит к сбоям в работе электронных компонентов. Например, микроконтроллеры и процессоры, рассчитанные на питание 3,3 В или 5 В, при скачках выше 5,5 В могут выйти из строя из-за пробоя изоляции транзисторов. В промышленных системах отклонение даже на 5% от номинала способно вызвать ошибки в АЦП, искажая данные датчиков. Стабилизация устраняет риск перенапряжения, ограничивая выходное значение с точностью до ±1–2%.

Пульсации напряжения после выпрямления переменного тока – распространённая проблема импульсных блоков питания. Без фильтрации амплитуда пульсаций может достигать 200–300 мВ, что критично для аналоговых схем, например, аудиоусилителей. Стабилизаторы с LC-фильтрами снижают этот показатель до 10–50 мВ, обеспечивая чистый сигнал. Для цифровых устройств пульсации менее опасны, но при частоте выше 100 кГц могут вызывать ложные срабатывания логики.

Перепады нагрузки вызывают просадки напряжения, особенно в маломощных источниках. Если блок питания 12 В при нагрузке 1 А выдаёт 11,8 В, а при 0,1 А – 12,3 В, это приводит к нестабильной работе устройств с динамическим энергопотреблением, таких как сервоприводы или шаговые двигатели. Линейные стабилизаторы решают проблему, поддерживая выходное напряжение в пределах ±0,1 В при изменении тока нагрузки от 0 до максимального. Импульсные стабилизаторы справляются хуже, но современные модели с обратной связью минимизируют просадки до ±0,5 В.

Температурный дрейф напряжения – скрытая угроза для прецизионных устройств. Например, в лабораторных источниках питания без термокомпенсации напряжение может меняться на 0,05% на каждый градус Цельсия. Для аналоговых схем с чувствительностью 1 мВ это критично. Стабилизаторы с термостабильными элементами (например, TL431) удерживают дрейф в пределах 0,005%/°C, что достаточно для большинства задач. В высокоточных системах применяют дополнительные меры: термостатирование или цифровую коррекцию.

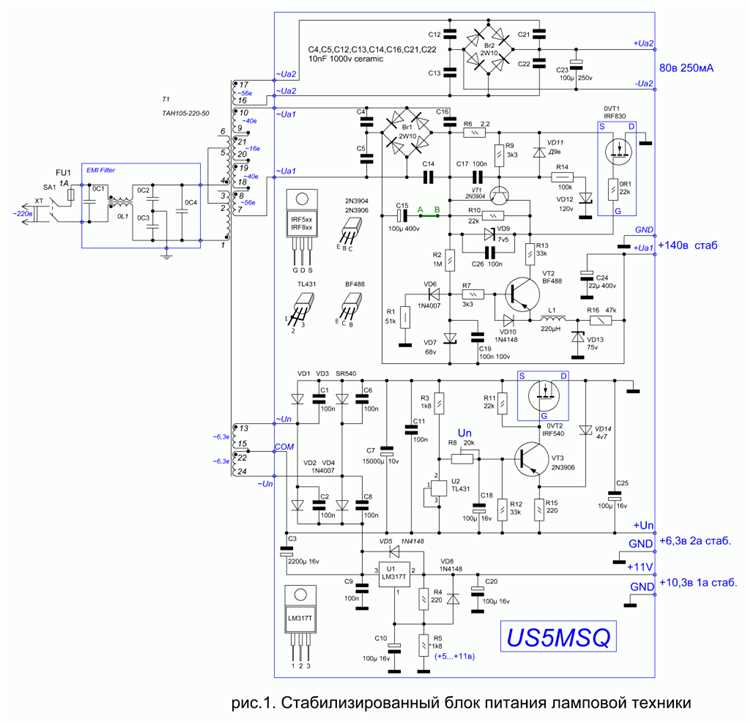

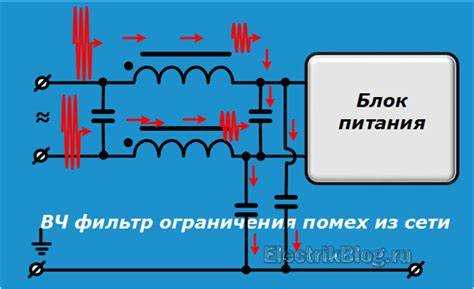

Электромагнитные помехи от нестабилизированных блоков питания нарушают работу радиоприёмников, медицинского оборудования и измерительных приборов. Импульсные преобразователи без экранирования генерируют гармоники до 1 МГц, которые проникают в цепи через паразитные ёмкости. Стабилизация с гальванической развязкой и фильтрами синфазных помех снижает уровень шума до 50 мкВ в диапазоне 10 кГц–100 МГц. Для чувствительных устройств рекомендуется использовать линейные стабилизаторы или импульсные с частотой преобразования выше 1 МГц, где помехи легче фильтровать.

Как колебания входного напряжения влияют на работу устройств

Колебания входного напряжения в пределах ±10% от номинала (например, 220 В ±22 В) вызывают немедленные сбои в работе чувствительной электроники. Микроконтроллеры, используемые в медицинском оборудовании или системах управления, теряют стабильность при отклонениях свыше ±5%: так, при снижении напряжения до 200 В частота тактового сигнала процессоров падает на 8–12%, что приводит к ошибкам вычислений и потере данных. В серверных стойках аналогичные колебания увеличивают вероятность сбоев RAID-массивов на 15–20% из-за несинхронной работы контроллеров. Для устройств с импульсными блоками питания (например, ПК или телевизоров) скачки выше +15% сокращают срок службы конденсаторов на 30–40%, так как повышенное напряжение ускоряет деградацию диэлектрика.

При проектировании систем рекомендуется использовать стабилизаторы с временем реакции не более 20 мс для защиты от кратковременных провалов и фильтры подавления высокочастотных помех (>1 кГц), характерных для промышленных сетей. Для устройств с критически важными функциями (например, системы пожарной сигнализации) порог срабатывания защиты должен быть настроен на ±2% от номинала.

Основные типы стабилизаторов: линейные и импульсные схемы

Линейные стабилизаторы работают по принципу регулирования падения напряжения на проходном транзисторе, поддерживая выходное напряжение на заданном уровне. Их ключевые характеристики:

• КПД не превышает 50–70% при разнице входного и выходного напряжений более 3 В, так как избыточная мощность рассеивается в виде тепла.
• Минимальное выходное напряжение шума – менее 100 мкВ (например, в микросхемах серии LM317 или LT3045).
• Простота схемы: требуют минимум внешних компонентов (обычно 2–3 конденсатора и резистор для задания напряжения).
• Ограничение по току: типовые модели выдерживают 1–5 А (например, LM1084 – до 5 А), но при перегреве срабатывает защита.

Рекомендуются для маломощных устройств (до 10 Вт), где критичны низкие пульсации и простота реализации: аудиоаппаратура, прецизионные датчики, аналоговые схемы. При мощности свыше 5 Вт требуют радиаторов – на каждый ватт рассеиваемой мощности необходимо ~10 см² алюминиевого теплоотвода.

Импульсные стабилизаторы (SMPS) преобразуют энергию за счет быстрого переключения ключевого элемента (транзистора или MOSFET) с частотой 50 кГц–5 МГц, накапливая энергию в индуктивности или трансформаторе. Их преимущества и особенности:

1. КПД достигает 85–95% даже при большой разнице входного и выходного напряжений (например, преобразование 24 В в 5 В).
2. Высокая плотность мощности: компактные схемы способны выдавать 10–100 А (например, TPS54331 – до 3 А, LM2596 – до 3 А, но с внешним MOSFET – до 20 А).
3. Шум на выходе – 50–200 мВ (пиковое значение), что требует дополнительных LC-фильтров для чувствительных нагрузок.
4. Типы топологий:
   • Понижающие (Buck): снижают напряжение (например, с 12 В до 5 В).
   • Повышающие (Boost): увеличивают напряжение (например, с 5 В до 12 В).
   • Инвертирующие (Buck-Boost): формируют отрицательное напряжение или работают при входном напряжении выше/ниже выходного.
   • Изолированные (Flyback, Forward): обеспечивают гальваническую развязку, критичны для медицинской техники и промышленных систем.

Выбирайте импульсные стабилизаторы для мощных устройств (от 10 Вт), где важен КПД и компактность: компьютеры, зарядные устройства, LED-драйверы. Для снижения электромагнитных помех используйте экранированные дроссели и керамические конденсаторы с низким ESR (например, X7R или X5R). При частоте переключения выше 1 МГц применяйте многослойные печатные платы с выделенными полигонами земли.

Как выбрать стабилизатор для конкретного блока питания

Первым шагом определите параметры вашего блока питания: выходное напряжение, максимальный ток и мощность. Например, если блок выдаёт 12 В при 5 А, его мощность составит 60 Вт. Стабилизатор должен выдерживать хотя бы на 20–30% больше, чтобы избежать перегрузок при скачках нагрузки. Для импульсных блоков питания учитывайте пиковые токи, которые могут превышать номинальные в 1,5–2 раза.

Выберите тип стабилизатора в зависимости от требований к точности и скорости реакции. Линейные стабилизаторы (например, LM7805) подходят для маломощных устройств с низким уровнем шумов, но их КПД падает при большой разнице входного и выходного напряжения. Импульсные стабилизаторы (buck, boost, buck-boost) эффективнее при мощностях выше 10 Вт, но генерируют высокочастотные помехи, требующие фильтрации.

Проверьте диапазон входного напряжения стабилизатора. Если ваш блок питания работает от сети 220 В с допустимыми колебаниями ±15%, выбирайте стабилизатор с входным диапазоном не уже 187–253 В. Для автомобильных систем (12 В) учитывайте провалы до 9 В и всплески до 14,5 В. Некоторые микросхемы (например, TPS5430) работают в диапазоне 4,5–28 В, что упрощает интеграцию.

Оцените тепловые характеристики. Линейные стабилизаторы рассеивают избыточную мощность в виде тепла: при разнице входного и выходного напряжения в 5 В и токе 1 А выделяется 5 Вт. Для таких случаев потребуется радиатор или принудительное охлаждение. Импульсные стабилизаторы нагреваются меньше, но критичны к качеству печатной платы и расположению компонентов.

Учитывайте дополнительные функции. Встроенная защита от короткого замыкания, перегрева и перенапряжения (например, в микросхемах LT1083 или MP2307) повышает надёжность, но увеличивает стоимость. Для цифровых устройств важна низкая пульсация выходного напряжения – выбирайте стабилизаторы с частотой коммутации выше 500 кГц или используйте LC-фильтры.

Сопоставьте габариты и монтажные особенности. SMD-стабилизаторы (например, AMS1117) компактны, но требуют качественной пайки и теплоотвода через плату. Модули с винтовыми клеммами (как XL6009) удобнее для прототипирования, но занимают больше места. Для высоких токов (более 3 А) предпочтительны решения с отдельными силовыми ключами и драйверами.

Проверьте совместимость с нагрузкой. Емкостные нагрузки (например, электролитические конденсаторы) могут вызывать броски тока при включении – выбирайте стабилизаторы с мягким стартом (soft-start). Для индуктивных нагрузок (реле, двигатели) используйте диоды обратного тока или снабберные цепи, чтобы избежать выбросов напряжения.

Сравните стоимость и доступность компонентов. Отечественные аналоги (КР142ЕН5А вместо LM7805) дешевле, но могут уступать по стабильности. Зарубежные микросхемы (например, LT3045) обеспечивают высокую точность, но требуют заказа через поставщиков. Для серийного производства оптимизируйте выбор по соотношению цена/характеристики, учитывая объёмы закупок.

Принцип работы линейного стабилизатора на транзисторах

Линейный стабилизатор на транзисторах регулирует выходное напряжение за счёт изменения сопротивления проходного элемента – биполярного или полевого транзистора, работающего в активном режиме. Входное напряжение подаётся на коллектор (сток) транзистора, а нагрузка подключается к эмиттеру (истоку). База (затвор) управляется сигналом обратной связи, формируемым схемой сравнения, которая отслеживает отклонение выходного напряжения от опорного. При увеличении нагрузки или снижении входного напряжения транзистор открывается сильнее, компенсируя падение напряжения на нагрузке, и наоборот – при уменьшении нагрузки сопротивление транзистора возрастает, снижая ток.

Ключевые элементы схемы:

• Опорный источник – стабилитрон или ИОН (источник опорного напряжения), задающий эталонное значение (например, 5 В для TTL-логики). Точность стабилизации напрямую зависит от его стабильности: температурный дрейф стабилитрона в 10 мВ/°C приведёт к аналогичному дрейфу на выходе.
• Усилитель ошибки – операционный усилитель или транзисторный каскад, сравнивающий выходное напряжение с опорным и формирующий управляющий сигнал для проходного транзистора. Коэффициент усиления усилителя определяет чувствительность схемы: при K_у=1000 схема реагирует на отклонения в 1 мВ.
• Проходной транзистор – выбирается по максимальному току нагрузки и рассеиваемой мощности. Для токов свыше 1 А используют составные транзисторы (схема Дарлингтона) или MOSFET с низким R_DS(on) (например, IRFZ44N с R_DS(on)=17,5 мОм). Мощность рассеивания рассчитывается как P=(U_вх–U_вых)×I_нагр – при U_вх=12 В, U_вых=5 В и I_нагр=2 А она составит 14 Вт.

Эффективность линейного стабилизатора ограничена КПД, который не превышает U_вых/U_вх. При U_вх=9 В и U_вых=3,3 В КПД составит 36,7%, а остальная энергия рассеивается в виде тепла. Для снижения тепловых потерь:

1. Минимизируйте разницу между входным и выходным напряжением – используйте трансформатор с отводами или импульсный предрегулятор.
2. Применяйте радиаторы с тепловым сопротивлением не более 2 °C/Вт для транзисторов с P_рас>5 Вт.
3. Включайте защитные цепи: ограничение тока (шунт в цепи эмиттера с пороговым транзистором) и тепловое отключение (термистор на радиаторе).

Для прецизионных применений (АЦП, аналоговые схемы) добавляйте фильтрацию выходного напряжения LC-фильтром с частотой среза 10–100 кГц, чтобы подавить пульсации, вызванные работой усилителя ошибки.

Как импульсные стабилизаторы снижают потери мощности

Импульсные стабилизаторы работают на принципе широтно-импульсной модуляции (ШИМ), переключая силовой ключ (транзистор) с высокой частотой – от 20 кГц до нескольких МГц. В отличие от линейных аналогов, где избыточное напряжение гасится на регулирующем элементе в виде тепла, импульсные схемы рассеивают мощность только в моменты переключения и на активных сопротивлениях компонентов. КПД типовых импульсных стабилизаторов достигает 85–95%, тогда как у линейных он редко превышает 50–60% при значительных перепадах входного и выходного напряжений. Например, при преобразовании 12 В в 5 В импульсный стабилизатор теряет всего 0,5–1 Вт на нагрев, а линейный – до 3–4 Вт.

Снижение потерь обеспечивают три ключевых фактора: высокая частота переключения, минимизирующая время нахождения транзистора в активном режиме; использование индуктивных элементов (дросселей), накапливающих энергию в магнитном поле и отдающих её с минимальными тепловыми потерями; оптимизация топологии схемы – например, применение синхронного выпрямления вместо диодов Шоттки снижает падение напряжения на выпрямителе с 0,3–0,5 В до 0,1 В. Для повышения эффективности рекомендуется выбирать дроссели с низким сопротивлением обмотки (менее 10 мОм), транзисторы с малым сопротивлением в открытом состоянии (R_DS(on) < 10 мОм) и контроллеры с адаптивной регулировкой частоты для работы в режиме Burst Mode при малых нагрузках.

Расчёт параметров стабилизации для защиты чувствительной электроники

Чувствительная электроника (микроконтроллеры, АЦП, операционные усилители) требует стабильного напряжения с отклонением не более ±2–5% от номинала. Для расчёта параметров стабилизатора определяют:

• Диапазон входного напряжения: минимальное (U_{in_min}) и максимальное (U_{in_max}) значения с учётом пульсаций (обычно ±10–15% от номинала сети).
• Ток нагрузки (I_load): суммарный потребляемый ток всех компонентов, включая пиковые значения (например, 500 мА для микроконтроллера + 200 мА для периферии).
• Допустимое падение напряжения на стабилизаторе (U_drop): для линейных стабилизаторов – не менее 1,5–2 В (например, LM7805 требует U_{in_min} ≥ 7 В при U_out = 5 В).
• Температурный дрейф: для прецизионных схем выбирают стабилизаторы с коэффициентом не хуже 50 ppm/°C (например, LT1086).

Пример: для питания 3,3-вольтового АЦП с I_load = 150 мА и U_in = 9–12 В подойдёт линейный стабилизатор с U_drop ≤ 1,7 В (например, TLV1117-3.3) или импульсный с КПД ≥ 85% (например, LM2596-ADJ).

Для импульсных стабилизаторов критичен расчёт индуктивности (L) и ёмкости выходного фильтра (C_out). Формула для минимальной индуктивности: L_min = (U_{in_max} – U_out) / (I_ripple × f_sw), где I_ripple – допустимый ток пульсаций (обычно 20–30% от I_load), f_sw – частота переключения (50–500 кГц). Например, при U_{in_max} = 12 В, U_out = 5 В, I_load = 1 А, f_sw = 100 кГц и I_ripple = 0,3 А: L_min ≈ 23 мкГн. Ёмкость C_out выбирают из условия подавления пульсаций: C_out ≥ I_ripple / (8 × f_sw × ΔU_out), где ΔU_out – допустимые пульсации (например, 50 мВ). Для приведённых данных: C_out ≥ 7,5 мкФ. Используйте керамические конденсаторы с низким ESR (≤ 10 мОм) для минимизации потерь.
