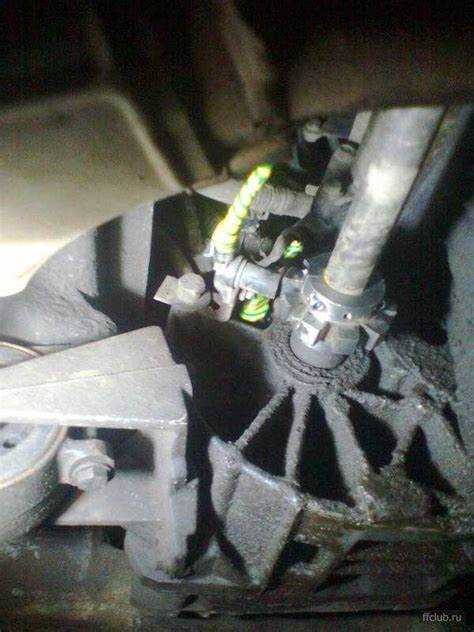

Датчик скорости на Форд Фокус 3 (2011–2019 гг.) расположен на коробке передач, в зависимости от типа трансмиссии. На моделях с механической коробкой (MTX75, iB5) он установлен в верхней части картера, ближе к задней стороне агрегата. На автоматических коробках (6F35, Powershift) датчик находится сбоку, рядом с разъёмом жгута проводов. Точное местоположение зависит от года выпуска и модификации двигателя, но в большинстве случаев доступ к нему открывается снизу автомобиля.
Для замены или проверки датчика потребуется подъёмник или смотровая яма. На моделях с двигателем 1.6 и 2.0 литра датчик часто скрыт за теплозащитным экраном выпускного коллектора – его придётся демонтировать. На версиях с 1.5 TDCi доступ осложнён из-за близкого расположения турбины и топливных магистралей. Перед началом работ отключите аккумулятор и снимите разъём с датчика, чтобы избежать короткого замыкания.
Основные признаки неисправности датчика скорости: некорректные показания спидометра, рывки при переключении передач (особенно на АКПП), ошибки P0500 или P0503 в бортовом компьютере. Для диагностики используйте мультиметр: сопротивление исправного датчика должно составлять 800–1400 Ом, а при вращении приводного вала – меняться в пределах 0,5–5 В. Если значения выходят за эти рамки, датчик подлежит замене.
При выборе нового датчика ориентируйтесь на оригинальные артикулы: 1473897 (для МКПП) или 1793534 (для АКПП). Аналоги от Febi, ERA или Vemo могут не совпадать по характеристикам, что приведёт к повторным сбоям. После установки сбросьте ошибки с помощью диагностического сканера и выполните тест-драйв для проверки работы спидометра и трансмиссии.
Какие признаки указывают на неисправность датчика скорости
Первый и наиболее очевидный симптом – некорректная работа спидометра. На Форд Фокус 3 стрелка может хаотично прыгать, замирать на нуле или показывать скорость, не соответствующую реальной. Особенно заметно это на скоростях выше 40 км/ч, когда датчик передает сигналы с перебоями. Если спидометр работает с задержкой или вовсе не реагирует на изменение скорости, вероятность поломки датчика превышает 70%.
Другие признаки связаны с работой автоматической коробки передач. При неисправном датчике АКПП может переключаться рывками, запаздывать с реакцией на ускорение или переходить в аварийный режим. На Форд Фокус 3 с двигателем 1.6 или 2.0 это проявляется в виде резких толчков при переключении с 1-й на 2-ю передачу или задержке включения повышенных передач. В некоторых случаях коробка блокируется на одной передаче, а на приборной панели загорается ошибка P0500.
- Нестабильные обороты холостого хода – двигатель может самопроизвольно глохнуть или поддерживать обороты на уровне 1500–2000 об/мин.
- Отключение круиз-контроля – система перестает фиксировать заданную скорость и отключается без видимых причин.
- Увеличенный расход топлива – ЭБУ получает неверные данные о скорости и корректирует подачу топлива неэффективно.
На Форд Фокус 3 с механической коробкой передач неисправность датчика скорости часто сопровождается проблемами с системой стабилизации. При движении по прямой или в поворотах может срабатывать ABS или ESP без видимых причин, а на дисплее появляться предупреждение о неисправности системы. Это происходит из-за того, что блок управления не получает корректные данные о скорости вращения колес и интерпретирует это как проскальзывание.
Для точной диагностики рекомендуется подключить сканер OBD2 и проверить наличие ошибок, связанных с датчиком скорости (например, P0500, P0501, P0503). Если ошибка подтверждается, датчик следует заменить – на Форд Фокус 3 он расположен на коробке передач, рядом с приводом правого колеса. Перед заменой стоит проверить целостность проводки и разъема, так как окисление контактов – частая причина ложных срабатываний.

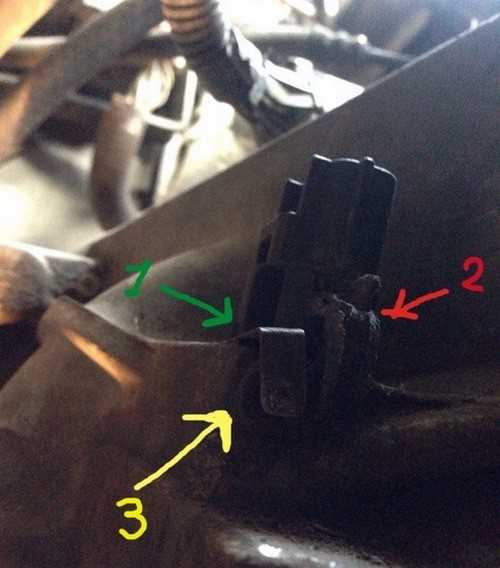

Как добраться до датчика скорости без снятия коробки передач
На Форд Фокус 3 датчик скорости расположен на верхней части коробки передач, ближе к моторному щиту, рядом с правым приводным валом. Чтобы получить доступ к нему без демонтажа КПП, потребуется снять несколько навесных элементов и обеспечить удобный обзор. Работать удобнее на смотровой яме или подъемнике, но при отсутствии таковых можно использовать домкрат с надежной опорой.
Первым шагом отсоедините аккумулятор, сняв клемму «минус», чтобы исключить случайное замыкание. Затем демонтируйте воздушный фильтр в сборе с патрубком: открутите два болта крепления корпуса фильтра (ключ на 10), отсоедините датчик массового расхода воздуха и шланг вентиляции картера. Это освободит пространство над коробкой и улучшит видимость.
Далее снимите стартер, который частично перекрывает доступ к датчику. Для этого:
- Отсоедините электрический разъем стартера.
- Открутите два болта крепления (ключ на 13 или головка с трещоткой).
- Аккуратно отведите стартер в сторону, не отсоединяя силовые провода.
После этого датчик скорости будет виден, но для его извлечения потребуется дополнительное смещение проводки и шлангов.
Чтобы отсоединить разъем датчика, нажмите на фиксатор и потяните его в сторону. Сам датчик крепится одним болтом под головку на 10. Для его выкручивания используйте удлинитель с карданным шарниром – стандартный ключ не пройдет из-за ограниченного пространства. При установке нового датчика нанесите на резьбу тонкий слой герметика, чтобы предотвратить попадание влаги.
Сборку проводите в обратной последовательности. Убедитесь, что разъем датчика защелкнулся, а стартер установлен без перекосов. После подключения аккумулятора проверьте работу спидометра и отсутствие ошибок в бортовом компьютере. Если после замены датчика скорость отображается некорректно, осмотрите проводку на предмет повреждений или окисления контактов.
Где точно расположен датчик скорости на механической коробке Форд Фокус 3
Датчик скорости на механической коробке передач Форд Фокус 3 (модели с двигателями 1.6 и 2.0 л) установлен на верхней части картера КПП, ближе к задней части агрегата. Его можно обнаружить рядом с местом соединения коробки с двигателем, за правым приводным валом. Для доступа потребуется снять воздушный фильтр и аккумуляторную площадку, так как датчик частично закрыт жгутом проводов и теплозащитным экраном. Крепится он одним болтом на 10 мм, а разъем фиксируется пластиковым замком – при демонтаже требуется аккуратно отжать фиксатор, чтобы не повредить контакты.
При замене учитывайте, что датчик работает в паре с магнитным кольцом на выходном валу КПП. Если после установки нового датчика ошибка не исчезает, проверьте целостность кольца и зазор между ним и чувствительным элементом – он должен составлять 0,5–1,5 мм. На моделях с 2014 года выпуска датчик может иметь артикул 1797548 или его аналог 5M51-17C807-AA, но перед покупкой уточняйте совместимость по VIN-коду.
Расположение датчика скорости на автоматической коробке Powershift
На Форд Фокус 3 с автоматической коробкой Powershift (6DCT250 или 6DCT450) датчик скорости расположен на верхней части корпуса трансмиссии, ближе к задней части двигателя. Его позиция зависит от модификации коробки, но в большинстве случаев он находится рядом с разъемом жгута проводов, идущего к блоку управления трансмиссией (TCM).
Для доступа к датчику потребуется снять корпус воздушного фильтра и частично демонтировать аккумуляторную площадку. На моделях с двигателем 1.6 л или 2.0 л датчик скрыт за пластиковым кожухом, который крепится на защелках. На 1.5-литровых версиях доступ проще – достаточно отсоединить воздуховод и отвести в сторону шланги системы охлаждения.
Датчик скорости Powershift – индуктивного типа, с трехконтактным разъемом. Он считывает сигналы с зубчатого венца на выходном валу коробки, преобразуя их в электрические импульсы для TCM. Признаки неисправности: рывки при переключении, ошибки P0500 или P0720 в диагностике, отсутствие реакции спидометра.
Замена датчика требует точной калибровки после установки. Для этого используют диагностический сканер с поддержкой Ford IDS или Forscan. Без калибровки коробка может работать в аварийном режиме, ограничивая обороты двигателя. Оригинальный артикул датчика – 1797548, аналоги: Febi 32548, Vemo V10-72-0060.
При демонтаже датчика важно не повредить уплотнительное кольцо – оно одноразовое и подлежит замене. Новое кольцо входит в комплект оригинального датчика, но при покупке аналога его нужно заказывать отдельно (артикул 1473807). Установка без уплотнителя приведет к утечке трансмиссионной жидкости.
На коробках Powershift с сухим сцеплением (6DCT250) датчик расположен выше, чем на «мокрых» версиях (6DCT450). В первом случае его можно увидеть сразу после снятия воздушного фильтра, во втором – потребуется дополнительно отсоединить кронштейн крепления жгута проводов.
Перед заменой датчика рекомендуется слить часть трансмиссионной жидкости (около 1 литра), чтобы избежать ее вытекания при демонтаже. Жидкость Powershift специфична – только оригинальная WSS-M2C200-D2 или аналог Ravenol BTR. Использование других масел приводит к преждевременному износу сцепления.
После установки нового датчика необходимо проверить уровень жидкости и выполнить тест-драйв. Если ошибки не исчезли, проблема может быть в проводке или TCM. Частые причины ложных срабатываний: окисление контактов разъема, повреждение экранирующей оплетки провода, неисправность блока управления.

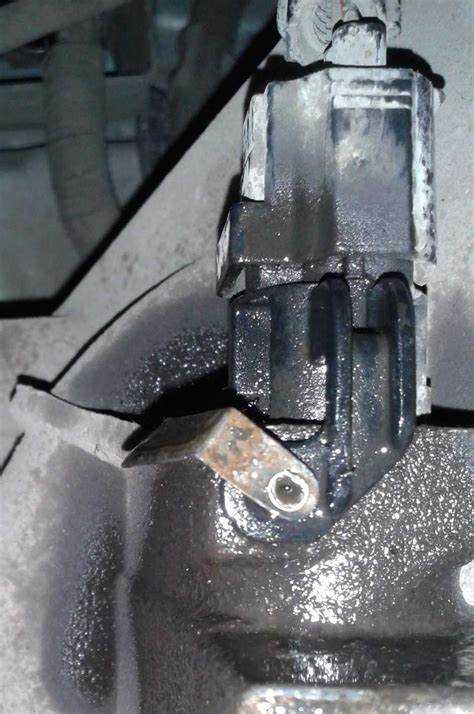

Какие инструменты нужны для замены датчика скорости
Для замены датчика скорости на Форд Фокус 3 потребуется минимальный набор инструментов, но с конкретными характеристиками. Основной – торцевой ключ на 10 мм с удлинителем (1/4″ или 3/8″), так как доступ к датчику ограничен и стандартный рожковый ключ не подойдет. Обязателен динамометрический ключ с диапазоном 5–20 Н·м для затяжки крепежа с точным моментом, указанным в сервисной документации (обычно 8–12 Н·м). Также понадобится плоская отвертка с тонким жалом (шириной 3–4 мм) для отсоединения электрического разъема, который фиксируется пластиковым замком.
Дополнительно пригодится магнитный держатель или пинцет с длинными губками – датчик расположен в труднодоступном месте над коробкой передач, и мелкие болты могут упасть в моторный отсек. Для очистки посадочного места от грязи и старого герметика используйте безворсовую салфетку и очиститель контактов (например, CRC Contact Cleaner). Если датчик прикипел, потребуется проникающая смазка типа WD-40 или Liqui Moly LM-40, но наносить её нужно за 10–15 минут до демонтажа.
Необходим мультиметр с функцией проверки сопротивления (диапазон 0–200 Ом) для диагностики старого датчика перед заменой. Сопротивление исправного датчика должно составлять 800–1400 Ом при комнатной температуре. Для проверки сигнала на разъеме понадобится сканер OBD-II с поддержкой протокола Ford (например, Launch X431 или Autel MaxiCOM), чтобы убедиться в отсутствии ошибок по шине CAN после установки нового датчика.
Работать удобнее на подъемнике или смотровой яме, но если их нет, используйте домкрат с упорами и страховочные стойки – доступ к датчику требует подъема передней части автомобиля. Из расходных материалов: герметик для датчиков (Loctite 574 или аналог), который наносится тонким слоем на резьбу нового датчика, и диэлектрическая смазка (например, Permatex Dielectric Grease) для защиты электрического разъема от коррозии.
Пошаговая инструкция по снятию датчика скорости своими руками
На Форд Фокус 3 датчик скорости расположен на коробке передач, с правой стороны (по ходу движения), ближе к задней части агрегата. Для доступа к нему потребуется снять аккумулятор и его площадку, а также отсоединить воздуховод от воздушного фильтра. Подготовьте ключ на 10 мм, торцевую головку на 8 мм, плоскую отвёртку и пассатижи – инструменты понадобятся для демонтажа кронштейнов и разъёмов. Работайте на холодном двигателе, чтобы избежать ожогов о горячие элементы выхлопной системы.
Отсоедините минусовую клемму аккумулятора, затем снимите его, открутив крепёжную планку ключом на 10 мм. Демонтируйте площадку аккумулятора, удерживаемую тремя болтами на 8 мм. Отведите в сторону воздуховод, закреплённый хомутом – это откроет доступ к датчику. Отсоедините электрический разъём, нажав на фиксатор пальцами или поддев его плоской отвёрткой. Датчик крепится одним болтом на 8 мм – открутите его, удерживая корпус пассатижами, чтобы не провернуть.
После снятия болта аккуратно вытащите датчик из посадочного места, слегка покачивая его из стороны в сторону. Если деталь сидит плотно, используйте плоскую отвёртку как рычаг, поддевая корпус у основания – не прилагайте чрезмерных усилий, чтобы не повредить пластиковый разъём. Перед установкой нового датчика очистите посадочное место от грязи и старого герметика ветошью. Нанесите тонкий слой свежего герметика на резьбу нового датчика, затем вкрутите его от руки до упора и затяните болт моментом 8–10 Н·м.
Как проверить работоспособность нового датчика скорости после установки
После замены датчика скорости на Форд Фокус 3 первым шагом станет проверка его электрических параметров. Подключите мультиметр в режиме измерения напряжения к контактам разъема датчика: при включенном зажигании на одном из контактов должно быть стабильное напряжение 12 В (питание), на втором – около 5 В (опорное напряжение). Если значения отличаются или отсутствуют, проверьте целостность проводки и предохранителей F37 (10 А) в блоке под капотом.
Запустите двигатель и переведите мультиметр в режим измерения частоты. Подключите щупы к сигнальному проводу (обычно средний контакт разъема) и массе. На холостом ходу частота должна составлять 0–5 Гц, при движении со скоростью 60 км/ч – 150–200 Гц. Отсутствие сигнала или хаотичные показания указывают на неисправность датчика или проблемы с приводом.
Используйте диагностический сканер, подключенный к разъему OBD-II. В разделе «Параметры в реальном времени» найдите пункт «Скорость автомобиля» (Vehicle Speed). Сравните показания сканера с реальной скоростью по спидометру или GPS-навигатору. Расхождение более 5% свидетельствует о некорректной работе датчика или необходимости калибровки.
Проверьте механическое взаимодействие датчика с приводом. На Форд Фокус 3 датчик считывает импульсы с шестерни, расположенной на коробке передач. Снимите датчик и осмотрите его наконечник: на нем не должно быть металлической стружки или повреждений. Вручную прокрутите приводной вал – шестерня должна вращаться свободно, без заеданий.
Протестируйте датчик в движении. Разгоните автомобиль до 40–60 км/ч на ровном участке дороги, затем плавно затормозите до полной остановки. Следите за поведением спидометра: стрелка должна двигаться плавно, без скачков или зависаний. Резкие колебания или отсутствие реакции на изменение скорости – признак неисправности.
Обратите внимание на работу систем, зависящих от сигнала датчика скорости. На Форд Фокус 3 это круиз-контроль, система стабилизации и автоматическая коробка передач. Если после замены датчика круиз-контроль не активируется или АКПП переключается с задержкой, выполните сброс адаптаций через диагностический сканер (команда «Сброс обучения»).
В случае сохранения проблем проверьте зазор между датчиком и шестерней привода. Оптимальное расстояние – 0,2–0,8 мм. При необходимости отрегулируйте его, подложив шайбы под корпус датчика. После всех манипуляций повторно проведите диагностику, чтобы убедиться в стабильной работе системы.
