Как текут электроны в металлах и проводах

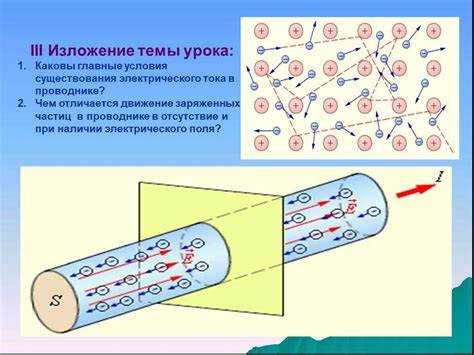

Как движутся электроны в проводнике

Как движутся электроны в проводнике

Электрический ток в металлах – это направленное движение свободных электронов под действием электрического поля. В кристаллической решётке металла, например меди или алюминия, внешние электроны атомов слабо связаны с ядрами и образуют так называемый «электронный газ». При комнатной температуре эти электроны хаотично движутся со средней скоростью порядка 106 м/с, но их суммарный дрейф под действием поля крайне мал – всего 10-4 м/с при плотности тока 1 А/мм².

Сопротивление провода зависит от трёх ключевых факторов: удельного сопротивления материала, длины и площади поперечного сечения. Для меди удельное сопротивление составляет 1,68·10-8 Ом·м при 20°C, а для алюминия – 2,65·10-8 Ом·м. При нагреве на 1°C сопротивление меди увеличивается на 0,39%, что критично для высокоточных цепей. В сверхпроводниках, охлаждённых до температур ниже критической (например, -269°C для ниобия), сопротивление падает до нуля из-за образования куперовских пар электронов.

В реальных проводах ток распределяется неравномерно: на высоких частотах (свыше 10 кГц) проявляется скин-эффект – электроны вытесняются к поверхности проводника, увеличивая его эффективное сопротивление. Глубина скин-слоя для меди на частоте 1 МГц составляет всего 66 мкм. Для минимизации потерь в таких условиях используют многожильные провода с изолированными жилами или полые проводники.

При проектировании электрических цепей важно учитывать не только сопротивление, но и индуктивность проводов. Даже прямой провод длиной 1 м обладает индуктивностью порядка 1 мкГн, что на частотах выше 100 кГц создаёт заметное реактивное сопротивление. Для снижения помех в сигнальных линиях применяют экранирование и скрутку пар проводов, компенсирующую магнитные поля.

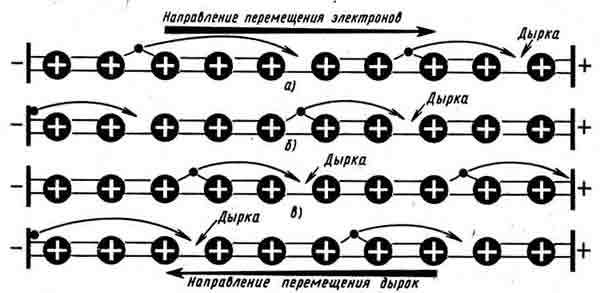

Почему металлы проводят электрический ток лучше других материалов

Почему металлы проводят электрический ток лучше других материалов

Металлы обладают уникальной электронной структурой, определяющей их высокую электропроводность. В кристаллической решётке металлов внешние электроны атомов слабо связаны с ядрами и образуют так называемый «электронный газ». Эти свободные электроны движутся хаотично при отсутствии электрического поля, но при его появлении начинают упорядоченно перемещаться, создавая ток. Концентрация свободных электронов в металлах достигает 1022–1023 см-3, что на порядки выше, чем в полупроводниках или диэлектриках.

Ключевую роль играет низкое удельное сопротивление металлов, обусловленное особенностями их зонной структуры. В металлах зона проводимости и валентная зона перекрываются, обеспечивая непрерывный поток электронов даже при минимальной энергии возбуждения. Например, у меди при комнатной температуре удельное сопротивление составляет всего 1,68·10-8 Ом·м, тогда как у кремния – 2,3·103 Ом·м. Разница в 11 порядков объясняет, почему металлы – основной материал для проводников.

  • Серебро: 1,59·10-8 Ом·м (лучший проводник, но дорогой).
  • Медь: 1,68·10-8 Ом·м (оптимальное соотношение цена/проводимость).
  • Алюминий: 2,65·10-8 Ом·м (лёгкий, но менее прочный).
  • Железо: 9,71·10-8 Ом·м (используется в сплавах).

Температурная зависимость проводимости металлов также выгодно отличает их от других материалов. При нагревании сопротивление металлов увеличивается из-за усиления тепловых колебаний решётки, рассеивающих электроны. Однако даже при высоких температурах (до 200–300°C) металлы сохраняют проводимость на приемлемом уровне. Например, сопротивление меди при 200°C возрастает всего в 1,8 раза по сравнению с комнатной температурой, тогда как у полупроводников проводимость может меняться на порядки.

Для практического применения важно учитывать не только проводимость, но и механические свойства металлов. Медь и алюминий – основные материалы для проводов – сочетают высокую электропроводность с пластичностью, позволяющей изготавливать тонкие жилы без потери прочности. Сплавы, такие как бронза или латунь, хоть и уступают чистым металлам в проводимости, используются там, где требуется износостойкость. Например, контактные провода электротранспорта часто делают из кадмиевой бронзы, устойчивой к истиранию.

Оптимизация проводимости металлов включает контроль примесей и дефектов кристаллической решётки. Даже незначительное количество посторонних атомов (0,01%) может увеличить сопротивление на 10–20%. Для высокоточных применений (например, в сверхпроводящих магнитах) используют металлы особой чистоты, полученные методами зонной плавки или электролитического рафинирования. В бытовых же условиях достаточно стандартной электротехнической меди с чистотой 99,9%, обеспечивающей баланс между стоимостью и эффективностью.

Как движение электронов создаёт электрический ток в проводе

В металлах свободные электроны находятся в состоянии хаотического теплового движения со средней скоростью порядка 106 м/с при комнатной температуре. Однако это движение не создаёт тока, так как векторы скоростей электронов направлены случайно и взаимно компенсируются. Электрический ток возникает только при наличии внешнего электрического поля, которое прикладывает к электронам силу F = eE, где e – заряд электрона (~1,6·10-19 Кл), а E – напряжённость поля. Под действием этой силы электроны приобретают дрейфовую скорость, направленную против поля, обычно не превышающую 1 мм/с даже в сильных токах.

Дрейфовая скорость электронов зависит от плотности тока j и концентрации свободных носителей n в материале: vd = j / (n·e). Для меди, где n ≈ 8,5·1028 м-3, при токе 1 А через провод сечением 1 мм² дрейфовая скорость составит всего 7,4·10-5 м/с. Несмотря на столь малую скорость, ток распространяется почти мгновенно благодаря электромагнитному взаимодействию: сигнал движется со скоростью, близкой к скорости света (~3·108 м/с), так как изменение поля передаётся по цепи практически без задержки.

Сопротивление провода обусловлено рассеянием электронов на дефектах кристаллической решётки и тепловых колебаниях атомов (фононах). Удельное сопротивление меди при 20°C равно 1,68·10-8 Ом·м, алюминия – 2,65·10-8 Ом·м. При нагреве сопротивление растёт из-за усиления колебаний атомов, что описывается формулой ρ = ρ0[1 + α(T − T0)], где α – температурный коэффициент (для меди ~0,0039 К-1). Для минимизации потерь в высокочастотных цепях используют проводники с низким сопротивлением и применяют эффект скин-эффекта, уменьшая сечение провода за счёт увеличения его поверхности.

В переменном токе электроны совершают колебательное движение с частотой сети (50 или 60 Гц), не перемещаясь на значительные расстояния. Амплитуда колебаний зависит от частоты и амплитуды напряжения: при 220 В и 50 Гц в медном проводе сечением 1 мм² она составит около 0,1 мкм. На высоких частотах (выше 1 МГц) ток течёт преимущественно в приповерхностном слое провода, толщина которого определяется глубиной скин-слоя δ = √(2ρ / (ωμ)), где ω – угловая частота, μ – магнитная проницаемость. Для меди на частоте 1 МГц δ ≈ 66 мкм, что требует использования многожильных проводов или полых трубок для снижения потерь.

Плотность тока в проводе ограничена тепловыделением и электромиграцией. Для меди предельная плотность тока в стационарном режиме составляет 5–10 А/мм²; превышение этого значения ведёт к перегреву и деградации материала. В импульсных режимах допустимы кратковременные нагрузки до 100 А/мм², но при длительности импульса менее 1 мс. Для расчёта допустимого тока используют формулу I = k·S0,6, где S – сечение провода в мм², k – коэффициент, зависящий от условий охлаждения (для открытой прокладки k ≈ 10). При проектировании цепей учитывают также падение напряжения на проводе: для медного провода длиной 1 м и сечением 1 мм² при токе 1 А оно составит 16,8 мВ.

Что мешает электронам течь свободно и вызывает сопротивление

Что мешает электронам течь свободно и вызывает сопротивление

Сопротивление в металлах возникает из-за рассеяния электронов на дефектах кристаллической решётки и тепловых колебаниях атомов. При комнатной температуре (~300 К) основной вклад вносят фононы – кванты колебаний решётки, которые отклоняют электроны от прямолинейного движения. Например, в меди при 20°C удельное сопротивление составляет 1,68·10-8 Ом·м, но при нагреве до 100°C оно возрастает на ~30% из-за усиления фононного рассеяния. Для снижения сопротивления в высокочастотных цепях используют охлаждение до криогенных температур (ниже 77 К), где фононная активность резко падает.

Структурные дефекты – вакансии, дислокации, примеси – создают дополнительные центры рассеяния. Даже 0,1% атомов примеси в чистом металле может увеличить сопротивление на 10–50%. Например, добавление 1% марганца в медь повышает её удельное сопротивление с 1,68·10-8 до 4,4·10-8 Ом·м. Для минимизации влияния дефектов применяют:

  • Монокристаллические проводники (например, в сверхпроводящих магнитах), где отсутствуют границы зёрен.
  • Отжиг металлов при температурах 0,5–0,7 от температуры плавления для устранения дислокаций.
  • Высокочистые материалы (99,999% и выше) для прецизионных резисторов.

На микроуровне сопротивление обусловлено взаимодействием электронов с потенциальными барьерами в решётке. В классической модели Друде время свободного пробега электрона между столкновениями (τ) определяет проводимость: σ = n·e²·τ/m, где n – концентрация электронов, e – заряд, m – эффективная масса. Для меди τ ≈ 2,5·10-14 с при 300 К, но в сплавах с высоким содержанием примесей (например, нихром) τ снижается до 10-15 с, что увеличивает сопротивление в 100 раз. В наноструктурах (провода диаметром <10 нм) квантовые эффекты, такие как локализация Андерсона, могут дополнительно ограничивать подвижность электронов.

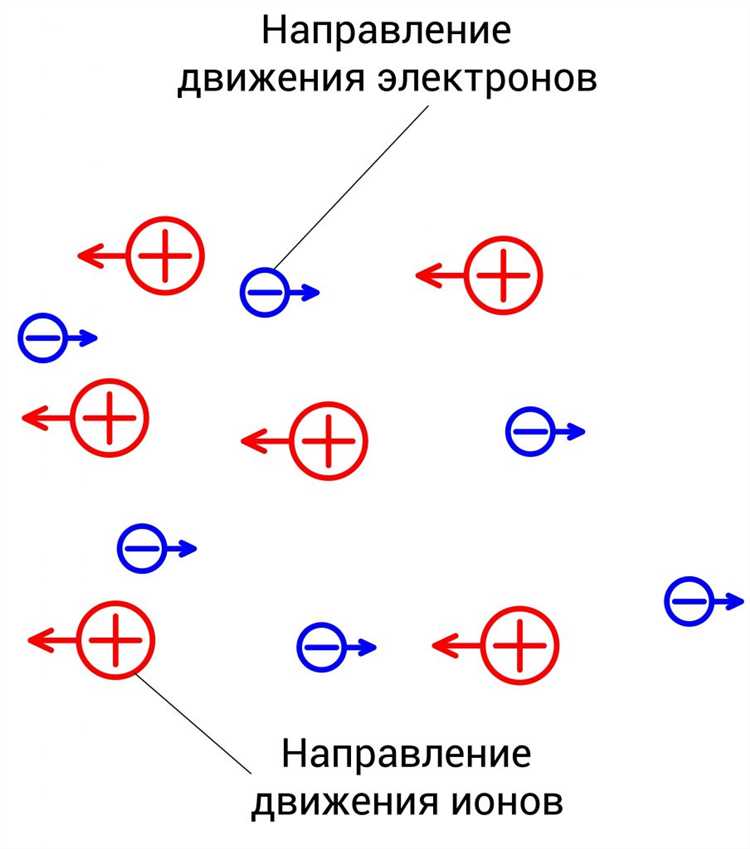

Как температура влияет на скорость движения электронов в металле

Как температура влияет на скорость движения электронов в металле

В металлах электроны проводимости движутся хаотично со средней тепловой скоростью порядка 106 м/с при комнатной температуре (300 К). Эта скорость определяется распределением Ферми-Дирака и зависит от температуры как vth ≈ √(3kBT/me), где kB – постоянная Больцмана, T – абсолютная температура, me – масса электрона. При нагревании металла от 0 К до 300 К тепловая скорость увеличивается на ~15%, но дрейфовая скорость (направленное движение под действием электрического поля) снижается из-за роста рассеяния на фононах.

Сопротивление металлов растет с температурой по закону ρ(T) = ρ0[1 + α(T − T0)], где α – температурный коэффициент сопротивления (для меди ~0,0039 К−1). Это связано с увеличением амплитуды колебаний кристаллической решетки, что усиливает рассеяние электронов. Например, при повышении температуры медного провода с 20°C до 100°C его сопротивление возрастает на ~31%, а дрейфовая скорость электронов при том же напряжении падает пропорционально.

В сверхпроводниках при критической температуре Tc (например, для Nb3Sn – 18 К) электроны образуют куперовские пары, движущиеся без рассеяния. Однако выше Tc скорость электронов резко снижается из-за разрушения пар и активации фононного рассеяния. Для нормальных металлов при низких температурах (ниже температуры Дебая) сопротивление перестает зависеть от температуры, так как рассеяние на примесях доминирует над фононным.

Металл Температурный коэффициент α (К−1) Изменение сопротивления при ΔT = 100 К (%)
Медь 0,0039 +39
Алюминий 0,0043 +43
Железо 0,0050 +50
Никель 0,0060 +60

Для минимизации температурного влияния на электронный транспорт в высокоточных устройствах используют сплавы с низким α (например, константан – α ≈ 0,00002 К−1) или охлаждение до криогенных температур. В полупроводниках, в отличие от металлов, подвижность электронов может как увеличиваться (при низких температурах), так и уменьшаться (при высоких) из-за конкуренции между рассеянием на фононах и ионизированных примесях.

Почему ток течёт по поверхности проводника при высоких частотах

Почему ток течёт по поверхности проводника при высоких частотах

При частотах выше 1 МГц скин-эффект заставляет ток концентрироваться в тонком поверхностном слое проводника. Глубина проникновения δ (в метрах) определяется формулой δ = √(2ρ / (ωμ)), где ρ – удельное сопротивление материала (для меди 1,68·10⁻⁸ Ом·м), ω – угловая частота (2πf), μ – магнитная проницаемость (для немагнитных металлов μ ≈ μ₀ = 4π·10⁻⁷ Гн/м). На частоте 10 МГц глубина скин-слоя меди составляет ~21 мкм, на 1 ГГц – ~2,1 мкм. Это вынуждает использовать полые проводники или покрытия из серебра (ρ = 1,59·10⁻⁸ Ом·м) для снижения потерь, так как эффективное сечение проводника уменьшается пропорционально δ.

Для минимизации потерь в ВЧ-цепях применяют проводники с развитой поверхностью: ленточные, многожильные (литцендрат) или трубчатые. Литцендрат с диаметром жил ≤ δ/2 на рабочей частоте снижает сопротивление на 30–50% по сравнению с монолитным проводом того же сечения. В коаксиальных кабелях внутренний проводник часто серебрят, а внешний выполняют из оплётки – это уменьшает активное сопротивление и потери на излучение. При проектировании ВЧ-устройств толщину проводников выбирают не менее 3δ, чтобы избежать перегрева и роста сопротивления из-за неравномерного распределения тока.

Как сечение провода и материал влияют на пропускную способность тока

Как сечение провода и материал влияют на пропускную способность тока

Сечение провода – ключевой параметр, определяющий его способность проводить ток без перегрева. Для медных проводников стандартное правило: на каждый 1 мм² сечения допустимая плотность тока составляет 6–10 А при нормальных условиях эксплуатации. Например, провод сечением 2,5 мм² выдержит 16–25 А, но при длительной нагрузке свыше 20 А начинается нагрев, что снижает эффективность и срок службы изоляции. Алюминиевые провода, уступающие меди по проводимости, требуют увеличения сечения на 30–40% для эквивалентной нагрузки: тот же ток в 20 А потребует уже 4 мм².

Материал проводника напрямую влияет на удельное сопротивление и, как следствие, на потери энергии. Медь имеет сопротивление 0,0175 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м. При одинаковом сечении и токе падение напряжения на алюминиевом проводе будет на 60% выше. Для протяжённых линий (например, 100 м) это критично: при токе 10 А и сечении 2,5 мм² потеря напряжения на меди составит ~7 В, на алюминии – ~11 В. В системах с низким напряжением (12–24 В) такие потери могут нарушить работу оборудования.

Температурный режим эксплуатации также зависит от материала. Медь сохраняет стабильные характеристики до 150–200°C, алюминий – до 120°C. При превышении этих значений сопротивление растёт, усиливая нагрев по принципу положительной обратной связи. Для высоконагруженных цепей (например, сварочные аппараты) используют провода с сечением, превышающим расчётное на 20–30%, чтобы компенсировать тепловые потери. В условиях повышенной влажности или агрессивных сред (химические производства) применяют луженую медь или сплавы с никелем, устойчивые к коррозии.

Выбор сечения должен учитывать не только ток, но и способ прокладки. В пучках или кабель-каналах теплоотвод ухудшается, поэтому допустимый ток снижается на 15–30%. Например, одиночный медный провод 1,5 мм² в открытой прокладке выдержит 18 А, а в пучке из 5 проводов – только 12 А. Для алюминия поправочный коэффициент ещё жёстче: при групповой прокладке ток снижают на 40%. В подземных линиях, где охлаждение лучше, допустимые значения тока могут быть выше на 10–20%.

В высокочастотных цепях (свыше 1 кГц) проявляется скин-эффект: ток течёт преимущественно по поверхности проводника, снижая эффективное сечение. Для частот 10–100 кГц используют многожильные провода (литцендрат) или увеличивают сечение на 20–50%. Например, при частоте 50 кГц глубина проникновения тока в меди составляет ~0,3 мм – провод сечением 1 мм² фактически работает как 0,3 мм². В таких случаях алюминий, имеющий меньшую проводимость, становится ещё менее эффективным, несмотря на низкую стоимость.

Для типовых задач оптимальные сечения подбирают по нормативам: осветительные сети – 1,5 мм² (медь), розеточные группы – 2,5 мм², силовые линии – от 4 мм². В промышленности для двигателей мощностью 5–10 кВт используют 6–10 мм², для нагревательных элементов – 16–25 мм². При проектировании всегда закладывают запас в 10–15% на случай перегрузок или ухудшения условий эксплуатации. Игнорирование этих параметров приводит к потерям энергии, перегреву и риску возгорания – особенно в старых сетях с алюминиевой проводкой, где сечения часто занижены относительно современных нагрузок.
