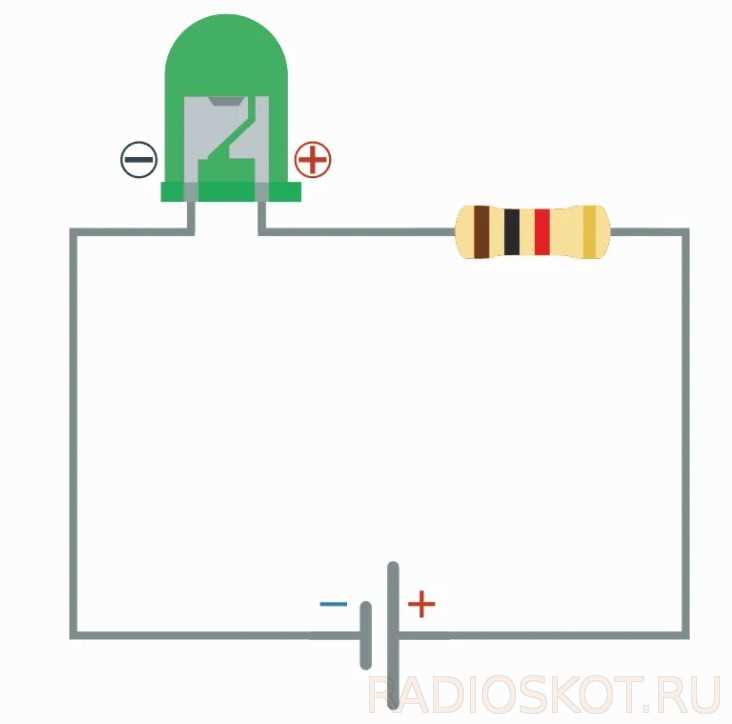

Как идет ток через диод

Диод – полупроводниковый прибор, пропускающий ток только в одном направлении. Его работа основана на свойствах p-n-перехода, где область p-типа обогащена дырками, а n-типа – электронами. При прямом смещении (положительное напряжение на аноде относительно катода) потенциальный барьер снижается, позволяя носителям заряда преодолевать переход. Для кремниевых диодов пороговое напряжение составляет 0,6–0,7 В, для германиевых – 0,2–0,3 В. Превышение этого значения приводит к экспоненциальному росту тока согласно уравнению Шокли: I = I_S(e^qV/kT − 1), где I_S – ток насыщения, q – заряд электрона, V – приложенное напряжение, k – постоянная Больцмана, T – температура в кельвинах.

При обратном смещении (отрицательное напряжение на аноде) потенциальный барьер увеличивается, блокируя основные носители заряда. Через диод протекает лишь незначительный обратный ток, обусловленный неосновными носителями и тепловой генерацией. Для типовых кремниевых диодов обратный ток не превышает наноампер, но резко возрастает при достижении напряжения пробоя (например, 50–1000 В для выпрямительных диодов). В режиме лавинного пробоя ток ограничивается только внешней цепью, что используется в стабилитронах для поддержания фиксированного напряжения.

Температурная зависимость параметров диода критична для стабильности схем. При повышении температуры на 10 °C обратный ток удваивается, а прямое падение напряжения снижается на 2 мВ/°C. Для точных расчетов используйте температурный коэффициент −2 мВ/°C или данные из datasheet конкретного диода. В импульсных режимах учитывайте время восстановления обратного сопротивления (t_rr), которое для быстродействующих диодов составляет наносекунды, а для выпрямительных – микросекунды. Превышение допустимого обратного напряжения или тока приводит к необратимому пробою.

Выбор диода определяется параметрами: максимальным прямым током (I_F), обратным напряжением (V_R), временем восстановления и тепловым сопротивлением. Для высокочастотных приложений подходят диоды Шоттки с барьером металл-полупроводник, где прямое падение напряжения 0,2–0,5 В, а время переключения – пикосекунды. В силовых цепях используйте диоды с низким V_F и высоким V_R, например, 1N4007 (1 А, 1000 В) или SB560 (5 А, 60 В). Всегда проверяйте предельные значения в datasheet и обеспечивайте теплоотвод при токах свыше 50% от I_F(max).

Как течет электрический ток через диод: объяснение

Диод пропускает ток только в одном направлении благодаря p-n-переходу – границе между полупроводниками с разными типами проводимости. В прямом включении (анод к «+», катод к «−») внешнее напряжение снижает потенциальный барьер перехода, позволяя носителям заряда (электронам и дыркам) преодолевать его. При напряжении выше порогового (для кремния ~0,6–0,7 В, для германия ~0,2–0,3 В) ток резко возрастает, следуя экспоненциальной зависимости от приложенного напряжения. Обратное включение (анод к «−», катод к «+») увеличивает барьер, блокируя ток до наступления пробоя (обычно при напряжениях от десятков до сотен вольт).

Особенности протекания тока зависят от конструкции диода:

• Выпрямительные диоды: рассчитаны на большие токи (до тысяч ампер) и обратные напряжения (до 1000 В), но имеют инерционность при переключении (время восстановления обратного сопротивления – десятки наносекунд).
• Шоттки-диоды: используют металл-полупроводниковый переход, работают при низком прямом падении (~0,2–0,4 В) и высоких частотах (до сотен МГц), но выдерживают меньшие обратные напряжения (до 100 В).
• Стабилитроны: функционируют в режиме обратного пробоя, стабилизируя напряжение на уровне от 2 до 200 В при токах до сотен миллиампер.

Для выбора диода учитывайте максимальный прямой ток, обратное напряжение, время восстановления и тепловые характеристики (мощность рассеивания). При превышении допустимых параметров p-n-переход разрушается из-за перегрева или лавинного пробоя.

Какие физические процессы происходят в p-n-переходе диода

В p-n-переходе диода ключевую роль играет диффузия основных носителей заряда: электронов из n-области и дырок из p-области. При контакте полупроводников с разным типом легирования возникает градиент концентрации носителей, что приводит к их перемещению через границу раздела. Этот процесс формирует обеднённый слой – область, лишённую свободных носителей, где остаются только неподвижные ионы доноров (в n-области) и акцепторов (в p-области). Ширина обеднённого слоя зависит от уровня легирования: при высокой концентрации примесей она составляет десятки нанометров, при низкой – до нескольких микрометров.

Образование потенциального барьера – следствие разделения зарядов в обеднённом слое. Разность потенциалов между n- и p-областями (контактная разность потенциалов) для кремниевых диодов достигает 0,6–0,7 В, для германиевых – 0,2–0,3 В. Этот барьер препятствует дальнейшей диффузии носителей, устанавливая динамическое равновесие. Температурная зависимость контактной разности потенциалов описывается уравнением:

Vk = (kT/q) * ln(NAND/ni2),
где k – постоянная Больцмана, T – температура, q – заряд электрона, NA и ND – концентрации акцепторов и доноров, ni – собственная концентрация носителей.

• Прямое смещение: При подаче внешнего напряжения «+» на p-область и «−» на n-область потенциальный барьер снижается. Электроны и дырки инжектируются в обеднённый слой, где рекомбинируют, создавая ток. Пороговое напряжение, при котором начинается заметный ток, соответствует контактной разности потенциалов. Для кремния это 0,6–0,7 В, для арсенида галлия – 1,2 В. При превышении порога ток экспоненциально растёт с напряжением по закону Шокли:
  I = Is * (eqV/kT − 1),
  где Is – ток насыщения.
• Обратное смещение: Полярность «+» на n-области и «−» на p-области увеличивает потенциальный барьер. Обеднённый слой расширяется, ток практически отсутствует (за исключением малого тока насыщения Is, обусловленного неосновными носителями). При превышении напряжения пробоя (для кремния – 50–1000 В в зависимости от конструкции) возникает лавинный или туннельный пробой, разрушающий диод при отсутствии ограничения тока.

Рекомбинация носителей в p-n-переходе происходит двумя основными механизмами: излучательным и безызлучательным. В излучательных переходах (например, в светодиодах) энергия рекомбинации выделяется в виде фотонов. Длина волны излучения определяется шириной запрещённой зоны полупроводника: для GaAs (1,42 эВ) – инфракрасный диапазон (870 нм), для GaN (3,4 эВ) – ультрафиолет (365 нм). Безызлучательная рекомбинация сопровождается выделением тепла, что снижает эффективность приборов. Для минимизации потерь используют материалы с низкой концентрацией дефектов и оптимизируют профиль легирования.

Температурные эффекты критически влияют на характеристики p-n-перехода. При повышении температуры на 10 °C ток насыщения Is удваивается, что приводит к росту обратного тока и снижению порогового напряжения прямого смещения на 2–3 мВ/°C. Для кремниевых диодов максимальная рабочая температура ограничена 150–200 °C из-за роста собственной проводимости и деградации структуры. В высокотемпературных приложениях применяют карбид кремния (SiC) или нитрид галлия (GaN), сохраняющие работоспособность до 500 °C. При проектировании схем учитывают температурный дрейф параметров, используя термокомпенсацию или охлаждение.

Почему диод пропускает ток только в одном направлении

Диод – полупроводниковый прибор, работающий на принципе p-n-перехода. В его структуре соединяются два типа полупроводников: p-тип (с избытком дырок) и n-тип (с избытком электронов). При прямом смещении (плюс на p-область, минус на n-область) потенциальный барьер на границе снижается, позволяя носителям заряда преодолевать его. Для кремниевых диодов пороговое напряжение составляет ~0,6–0,7 В, для германиевых – ~0,2–0,3 В. Превышение этого значения запускает инжекцию электронов и дырок, создавая ток.

В обратном смещении (минус на p-область, плюс на n-область) потенциальный барьер увеличивается, расширяя обеднённую зону. Носители заряда оттягиваются от перехода, ток практически отсутствует. Однако при превышении обратного напряжения пробоя (для маломощных диодов – десятки вольт, для высоковольтных – сотни) наступает лавинный или туннельный пробой, разрушающий прибор. Исключение – стабилитроны, где пробой используется для стабилизации напряжения.

• Прямое смещение: снижение барьера → ток течёт.
• Обратное смещение: расширение барьера → ток блокируется.
• Пробой: разрушение структуры при превышении предельного напряжения.
• Температурная зависимость: при нагреве пороговое напряжение снижается (~2 мВ/°C для кремния).

Конструкция диода оптимизирована для однонаправленной проводимости. В p-n-переходе дырки и электроны рекомбинируют только при прямом смещении, обеспечивая низкое сопротивление. В обратном направлении сопротивление достигает мегаомов, что делает диод эффективным выпрямителем. Для точных схем выбирают диоды с малым током утечки (менее 1 мкА) и высоким обратным напряжением, например, 1N4007 (1000 В) или BAS16 (100 В, быстродействие до 4 нс).

Как образуется потенциальный барьер и как он влияет на движение зарядов

Потенциальный барьер в полупроводниковом диоде возникает на границе p-n-перехода из-за разницы в концентрациях свободных носителей заряда. В области p-типа преобладают дырки, в n-типе – электроны. При контакте этих областей начинается диффузия: электроны перемещаются в p-область, дырки – в n-область. Этот процесс не бесконечен – он прекращается, когда формируется область пространственного заряда (ОПЗ), где ионы примесей создают электрическое поле, препятствующее дальнейшему движению носителей.

Электрическое поле ОПЗ направлено от n- к p-области, создавая разность потенциалов. Для кремниевых диодов высота барьера составляет примерно 0,6–0,7 В, для германиевых – 0,2–0,3 В. Эта величина зависит от ширины запрещённой зоны материала и температуры. При комнатной температуре (25°C) барьер в кремнии стабилизируется на уровне ~0,65 В, что определяет пороговое напряжение прямого смещения.

Влияние потенциального барьера на движение зарядов проявляется в двух режимах: прямом и обратном смещении. При прямом смещении внешнее напряжение снижает высоту барьера, позволяя току течь через переход. Например, при подаче 0,7 В на кремниевый диод барьер компенсируется, и ток резко возрастает. В обратном смещении барьер увеличивается, блокируя движение основных носителей. Остаточный ток (обратный ток насыщения) обусловлен неосновными носителями и составляет единицы наноампер для кремния.

Ширина ОПЗ зависит от приложенного напряжения и концентрации легирующих примесей. При обратном смещении она расширяется пропорционально квадратному корню из напряжения. Формула для расчёта ширины барьера: W = √(2ε(V_bi + V_R)/qN), где ε – диэлектрическая проницаемость, V_bi – контактная разность потенциалов, V_R – обратное напряжение, q – заряд электрона, N – концентрация примесей. Для диода с N = 10¹⁶ см^-3 при V_R = 10 В ширина ОПЗ составит ~1 мкм.

Температурная зависимость потенциального барьера описывается уравнением: V_bi(T) = V_bi(0) − (kT/q)ln(N_AN_D/n_i²), где n_i – собственная концентрация носителей. При повышении температуры на 1°C барьер в кремнии снижается на ~2 мВ. Это объясняет рост обратного тока при нагреве: при 100°C он может увеличиться в 10–100 раз по сравнению с комнатной температурой.

В высокочастотных диодах (например, диодах Шоттки) потенциальный барьер формируется на границе металл-полупроводник. Его высота определяется разницей работ выхода материалов. Для кремния с алюминиевым контактом барьер составляет ~0,7 В, но при использовании платины – до 0,9 В. Это позволяет снизить падение напряжения в прямом направлении и ускорить переключение, так как в диодах Шоттки отсутствует накопление неосновных носителей.

При проектировании схем с диодами необходимо учитывать динамическое поведение барьера. Во время переключения из прямого смещения в обратное ОПЗ восстанавливается не мгновенно. Время восстановления обратного сопротивления (t_rr) зависит от времени жизни неосновных носителей и может достигать сотен наносекунд. Для быстродействующих приложений используют диоды с золотым легированием или диоды Шоттки, где t_rr снижено до единиц наносекунд.

Потенциальный барьер также влияет на шумы в диодах. Дробовой шум, вызванный флуктуациями тока через барьер, пропорционален квадратному корню из тока: i_n = √(2qIΔf). В обратносмещённом диоде шум определяется током насыщения и может быть минимизирован выбором материалов с низкой собственной концентрацией носителей. Для прецизионных измерений рекомендуется использовать диоды с барьером Шоттки или германиевые диоды при низких температурах.

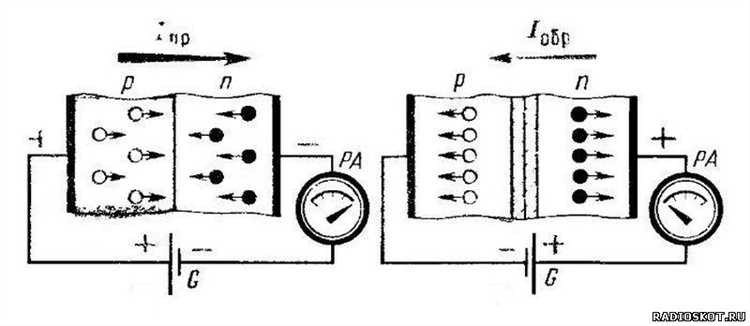

Что такое прямое и обратное смещение диода и как они работают

Прямое смещение возникает, когда анод диода подключен к положительному полюсу источника напряжения, а катод – к отрицательному. При этом потенциальный барьер p-n-перехода снижается, позволяя основным носителям заряда (электронам в n-области и дыркам в p-области) преодолевать его. Для кремниевых диодов пороговое напряжение составляет около 0,6–0,7 В, для германиевых – 0,2–0,3 В. Превышение этого значения приводит к экспоненциальному росту тока: при увеличении напряжения на 0,1 В ток может возрасти в 10 раз. Важно учитывать максимально допустимый прямой ток, указанный в datasheet, чтобы избежать перегрева и деградации структуры.

Обратное смещение создается при противоположной полярности: анод подключен к отрицательному полюсу, катод – к положительному. В этом режиме потенциальный барьер увеличивается, блокируя движение основных носителей. Через диод протекает лишь незначительный обратный ток утечки, обусловленный неосновными носителями (порядка наноампер для кремния). Однако при превышении максимального обратного напряжения (например, 50–1000 В для выпрямительных диодов) наступает пробой – лавинный или туннельный, что приводит к резкому росту тока и возможному выходу прибора из строя. Для защиты используют стабилитроны, рассчитанные на работу в режиме обратимого пробоя.

Выбор режима зависит от задачи: прямое смещение применяется для выпрямления сигналов, детектирования, стабилизации тока, а обратное – для защиты цепей, формирования опорного напряжения (стабилитроны) или изоляции участков схемы. При проектировании учитывайте температурные зависимости: с ростом температуры на 10°C обратный ток удваивается, а прямое падение напряжения снижается на 2 мВ/°C. Для высокочастотных приложений используйте диоды Шоттки с меньшим временем восстановления (единицы наносекунд) и низким прямым напряжением (0,2–0,3 В).

Какие параметры диода определяют его проводимость в прямом направлении

Проводимость диода в прямом направлении зависит от трех ключевых параметров: порогового напряжения (V_F), динамического сопротивления (r_d) и максимального прямого тока (I_F). Пороговое напряжение – минимальное напряжение, при котором диод начинает проводить ток, – варьируется в зависимости от материала: 0,2–0,3 В для германиевых, 0,6–0,7 В для кремниевых и 1,2–1,5 В для диодов Шоттки. Динамическое сопротивление определяет крутизну вольт-амперной характеристики в открытом состоянии и рассчитывается как r_d = ΔV_F/ΔI_F. Для маломощных кремниевых диодов r_d составляет 5–20 Ом, для мощных – менее 1 Ом. Превышение максимального прямого тока (указанного в datasheet) приводит к тепловому пробою p-n-перехода, поэтому при выборе диода необходимо учитывать не только номинальное значение I_F, но и условия охлаждения.

При проектировании схемы учитывайте температурную зависимость V_F: с ростом температуры на 1 °C пороговое напряжение снижается на 1,5–2,5 мВ для кремниевых диодов. Для высокочастотных приложений критичен параметр времени восстановления обратного сопротивления (t_rr), косвенно влияющий на эффективность работы в импульсных режимах.

Почему при обратном напряжении ток через диод почти отсутствует

В p-n-переходе диода при обратном смещении (когда анод подключен к отрицательному потенциалу, а катод – к положительному) основные носители заряда – дырки в p-области и электроны в n-области – оттягиваются от границы перехода. Образуется обеднённая область шириной до нескольких микрометров, где концентрация свободных носителей падает на 6–8 порядков. Сопротивление этой зоны резко возрастает, достигая значений 10⁶–10⁹ Ом·см, что блокирует протекание тока. Остаточный обратный ток обусловлен только неосновными носителями (электронами в p-области и дырками в n-области), генерируемыми термически или под действием света, и составляет единицы наноампер для кремниевых диодов при комнатной температуре.

Для минимизации обратного тока в прецизионных схемах выбирают диоды с низким током утечки (например, 1N4148 – менее 25 нА при 25°C) или используют охлаждение до −20°C, снижающее ток в 10–100 раз. При превышении обратного напряжения пробоя (для кремниевых диодов – 50–1000 В) наступает лавинный или туннельный пробой, разрушающий структуру при отсутствии ограничения тока. В импульсных цепях учитывают барьерную ёмкость перехода (0,5–10 пФ), которая при быстром изменении напряжения создаёт паразитный ток смещения, пропорциональный dU/dt.
