USB-разъемы часто выходят из строя из-за механических повреждений или некачественной пайки. Если кулер вашего ПК или ноутбука перестал работать, а причина кроется в обрыве проводов или окислении контактов, восстановить соединение можно самостоятельно. Для этого потребуется паяльник мощностью 25–40 Вт, припой ПОС-61 или аналогичный с флюсом, термоусадочная трубка диаметром 2–3 мм и мультиметр для проверки цепи.
Перед началом работы отключите кулер от питания и разберите его корпус, если это необходимо. Осмотрите провода: стандартный USB-кабель содержит четыре жилы – красный (+5 В), черный (GND), зеленый (D+) и белый (D-). Для питания кулера достаточно первых двух. Зачистите концы проводов на 3–5 мм, залудите их и контакты разъема тонким слоем припоя. Избегайте перегрева – пайка должна занимать не более 2–3 секунд на контакт.
Припаивайте провода строго по схеме: красный к VCC, черный к GND. Если кулер имеет третий провод (обычно желтый или синий), он отвечает за тахометр – его можно подключить к D+ или оставить свободным. После пайки изолируйте соединения термоусадкой или изолентой, затем проверьте работоспособность мультиметром в режиме прозвонки. Сопротивление между +5 В и GND должно быть в пределах 10–50 Ом.
Соберите кулер, зафиксируйте провода внутри корпуса, чтобы избежать натяжения. Подключите устройство к USB-порту и убедитесь, что лопасти вращаются без рывков. Если кулер не запускается, проверьте полярность и качество пайки – холодные спаи или короткие замыкания чаще всего становятся причиной неисправностей.
Какие инструменты и материалы понадобятся для пайки USB-разъема
Для пайки USB-разъема к кулеру потребуется паяльник мощностью 25–40 Вт с тонким жалом (1–2 мм). Оптимальный выбор – паяльник с регулировкой температуры, например, на 300–350 °C. Дешевые модели без терморегуляции могут перегреть контакты, что приведет к отслоению дорожек на плате кулера или повреждению разъема.
Припой выбирайте диаметром 0,5–1 мм с флюсовой сердцевиной (например, ПОС-61 или аналоги). Бессвинцовые припои (Sn96.5Ag3Cu0.5) подойдут для работы с чувствительной электроникой, но требуют более высокой температуры пайки. Избегайте припоев с большим содержанием свинца – они токсичны и менее надежны при вибрационных нагрузках, характерных для кулеров.
Флюс необходим для очистки поверхностей и улучшения растекания припоя. Используйте нейтральный флюс на спиртовой основе (например, ЛТИ-120) или гелевый флюс (типа RMA-223). Агрессивные кислотные флюсы (паяльная кислота) применять нельзя – они вызывают коррозию контактов и дорожек. Для удаления остатков флюса после пайки подготовьте изопропиловый спирт (90% и выше) и безворсовую салфетку.
Для фиксации разъема и проводов во время пайки понадобятся:
- Третья рука с лупой (увеличение 2–5x) или мини-тиски с мягкими губками.
- Пинцет с антистатическим покрытием (для удержания мелких деталей).
- Монтажный провод сечением 0,14–0,25 мм² (например, МГТФ или аналогичный многожильный).
- Термоусадочная трубка диаметром 1,5–3 мм для изоляции соединений.
Для зачистки проводов используйте стриппер с регулировкой глубины резания (например, Knipex 12 40 200). Нож или кусачки оставляют заусенцы, которые могут привести к короткому замыканию. Если стриппера нет, зачищайте провода паяльником, аккуратно расплавляя изоляцию и снимая ее пинцетом – этот метод подходит только для термостойких проводов (например, силиконовых).
Дополнительные материалы:
- Паяльный отсос или медная оплетка для удаления излишков припоя.
- Наждачная бумага с зернистостью P600–P1000 для зачистки окисленных контактов.
- Силиконовый клей или термоклей для фиксации разъема на корпусе кулера после пайки.
- Антистатический браслет (при работе с чувствительной электроникой).
Не экономьте на расходниках – некачественный припой или флюс приведут к холодным пайкам, которые со временем окислятся и нарушат контакт.
Как разобрать кулер и подготовить провода к пайке
Снимите крыльчатку, поддев её пластиковым инструментом у основания – металлические лопасти легко деформируются. Открутите винты крепления мотора (обычно 2–4 шт., часто под наклейкой или резиновыми заглушками), удерживая статор от прокручивания. Если корпус склеен, прогрейте шов паяльным феном при 120–150°C в течение 30–40 секунд – клей размягчится, и детали разделятся без повреждений. Отпаяйте штатные провода от платы управления, отметив полярность: красный – +12В, чёрный – GND, жёлтый (если есть) – тахометр. Зачистите концы на 3–4 мм, скрутите жилы и облудите их припоем ПОС-61 с флюсом ЛТИ-120, избегая перегрева – изоляция начнёт плавиться при температуре выше 180°C.
Как определить распиновку USB-разъема и кулера

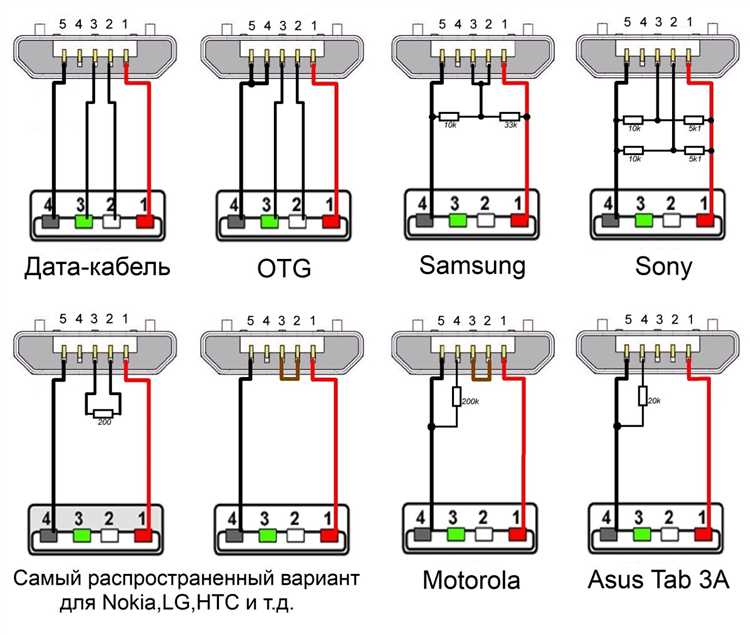

USB-разъемы типа A и micro-USB имеют стандартную распиновку: контакты 1 (+5V, красный провод), 2 (D-, белый), 3 (D+, зеленый) и 4 (GND, черный). У кулеров с 3-пиновым разъемом провода соответствуют: красный – +12V, черный – GND, желтый – тахометр (обратная связь по оборотам). Для 4-пиновых PWM-кулеров добавляется синий провод – сигнал управления скоростью (PWM). Проверьте маркировку на плате кулера или используйте мультиметр в режиме прозвонки: подайте питание на красный и черный провода – вентилятор должен вращаться. Если нет, ищите обрыв или неверное подключение.
При отсутствии документации к кулеру определите распиновку по цвету проводов: у большинства производителей (Noctua, Arctic, Cooler Master) схема идентична. Исключение – дешевые модели, где цвета могут не совпадать. В таких случаях вскройте разъем и прозвоните провода до платы кулера: +12V даст напряжение относительно GND, тахометр – импульсный сигнал (1–3 В), PWM – прямоугольные импульсы (3,3–5 В). Для USB используйте тестер: подключите разъем к работающему порту и измерьте напряжение между контактами – +5V должно быть между 1 и 4, сигнальные провода (2 и 3) – около 0 В без нагрузки.
Если кулер или USB-разъем нестандартные, ищите схемы на форумах (overclockers.ru, ixbt) или в даташитах производителя. Для проверки подключения без пайки используйте макетную плату: подайте питание на кулер через резистор 100 Ом (для ограничения тока) и убедитесь в вращении. При пайке USB-разъема соблюдайте полярность: перепутанные D+ и D- приведут к неработоспособности устройства, а короткое замыкание +5V и GND – к выходу из строя порта или материнской платы.
Как зачистить и залудить провода перед соединением
Для зачистки проводов используйте инструмент с регулируемой глубиной резания – стриппер с метками для калибров 22–28 AWG (0,32–0,08 мм²). Отмерьте 3–5 мм изоляции от края провода, зажмите его в губках стриппера и проверните на 180°, не прилагая чрезмерного усилия. Если изоляция не снимается, увеличьте зазор на 0,1 мм. Для многожильных проводов избегайте повреждения отдельных жил – их обрыв снижает токопроводящую способность на 15–20%.
При отсутствии стриппера применяйте бокорезы, удерживая их под углом 45° к проводу. Сделайте надрез на половину толщины изоляции, затем потяните её в сторону, не сжимая режущие кромки до конца. Этот метод требует практики: чрезмерное давление перерезает жилы, недостаточное – не снимает изоляцию. Для проводов сечением менее 0,2 мм² используйте скальпель или канцелярский нож, работая на твёрдой поверхности.
После зачистки скрутите многожильные провода по часовой стрелке с шагом 1–1,5 витка на сантиметр. Это предотвращает распушение жил и улучшает контакт при лужении. Для одножильных проводов достаточно выпрямить конец, удалив заусенцы пинцетом. Проверьте целостность жил под лупой: даже микроскопические надрывы приводят к локальному перегреву при пайке.
Лужение начинайте с прогрева паяльника до 300–350°C для бессвинцовых припоев (например, Sn96.5Ag3Cu0.5) или 260–280°C для ПОС-61. Нанесите на жало тонкий слой флюса (канифоль или паяльный жир), затем коснитесь им провода на 1–2 секунды. Припой подводите к проводу, а не к жалу: он должен плавиться от тепла провода, а не паяльника. Оптимальная толщина слоя припоя – 0,1–0,2 мм, избыток увеличивает риск образования «соплей» и коротких замыканий.
Для равномерного лужения вращайте провод между пальцами, распределяя припой по всей зачищенной поверхности. Если жилы не смачиваются, увеличьте температуру на 20–30°C или замените флюс на более активный (например, ЛТИ-120). Избегайте длительного нагрева: при температуре выше 380°C медь окисляется, а изоляция плавится. Время лужения одного провода не должно превышать 5 секунд.
После лужения удалите остатки флюса спиртом или специальным очистителем (например, Flux-Off). Канифольные остатки со временем приводят к коррозии, а активные флюсы – к окислению контактов. Для проверки качества лужения потяните провод пинцетом: припой должен держаться прочно, без отслаивания. Если слой отходит, повторите процесс с новым флюсом.
Храните залуженные провода в герметичном контейнере с силикагелем. Даже кратковременное воздействие влаги вызывает окисление припоя, что ухудшает пайку. Перед соединением с USB-разъёмом ещё раз прогрейте провод паяльником на 1–2 секунды – это удалит оксидную плёнку и улучшит адгезию припоя при финальной пайке.
Как правильно соединить контакты USB и кулера паяльником
Перед началом работы определите распиновку USB-разъема и кулера. Стандартный USB 2.0 имеет четыре контакта: VCC (+5V), D-, D+ и GND. Для питания кулера используются только VCC и GND. У большинства 120-мм вентиляторов три провода: красный (+12V), черный (земля) и желтый (тахометр). Если кулер рассчитан на 5V, подключайте его напрямую к USB; если на 12V – потребуется понижающий преобразователь или отдельный источник питания.
Зачистите провода кулера и USB-кабеля на 3–5 мм, используя стриппер или нож. Оголенные жилы скрутите и залудите тонким слоем припоя при температуре паяльника 300–350°C. Избегайте перегрева – изоляция проводов плавится при 150–200°C, а длительный нагрев разрушает медные жилы. Для лужения используйте канифоль или флюс на спиртовой основе; кислотные флюсы оставляют коррозийные остатки.
- Подготовьте рабочее место: ровная поверхность, заземленный паяльник, пинцет для фиксации проводов.
- Используйте термоусадочную трубку диаметром 2–3 мм для изоляции соединений после пайки.
- Проверьте полярность мультиметром в режиме прозвонки перед пайкой: красный щуп на VCC, черный на GND – сопротивление должно стремиться к нулю.
Соедините провода методом «внахлест» или «скрутка + пайка». Для надежного контакта длина нахлеста должна быть не менее 5 мм. При пайке прижимайте жало паяльника к месту соединения на 2–3 секунды, затем наносите припой – он должен равномерно обволакивать жилы. Избегайте избытка припоя: капли увеличивают риск короткого замыкания. После остывания (10–15 секунд) наденьте термоусадку и прогрейте ее феном или зажигалкой до полного сжатия.
Если кулер не запускается после пайки, проверьте следующие моменты:
- Целостность соединений – прозвоните каждый провод мультиметром.
- Полярность: красный провод кулера должен идти к VCC USB, черный – к GND.
- Напряжение на USB-порту: некоторые порты выдают менее 5V под нагрузкой.
- Короткое замыкание: отсоедините кулер и проверьте сопротивление между VCC и GND – оно должно быть бесконечным.
Для долговечности соединения зафиксируйте провода эпоксидной смолой или горячим клеем в месте пайки. Это предотвратит обрыв при вибрации кулера. Не используйте изоленту – со временем она отклеивается и оставляет липкие следы. Готовое соединение должно выдерживать легкое натяжение без деформации. Храните паяльник в подставке с губкой для очистки жала – окисленное жало ухудшает теплопередачу и увеличивает время пайки.
Как изолировать места пайки для защиты от короткого замыкания
После пайки USB-разъема к кулеру используйте термоусадочную трубку диаметром 2–4 мм с коэффициентом усадки 2:1. Наденьте её на спаянные контакты до нагрева, затем прогрейте строительным феном при температуре 120–150°C в течение 10–15 секунд. Трубка плотно обожмёт соединение, создавая герметичный барьер толщиной 0,3–0,5 мм, устойчивый к вибрации и влаге. Для тонких проводов (0,2–0,5 мм²) выбирайте трубку с внутренним диаметром 1,5–2 мм, чтобы избежать деформации жил при усадке.
Если термоусадки нет, нанесите слой жидкой изоляции – полиуретановый лак (например, Plastik 70) или эпоксидный компаунд. Кистью или зубочисткой покройте места пайки двумя слоями с промежуточной сушкой 10–15 минут при комнатной температуре. Толщина покрытия должна составлять 0,1–0,2 мм; превышение этого значения может привести к перегреву контактов. Для точечной изоляции используйте силиконовый герметик с диэлектрической прочностью не менее 20 кВ/мм, нанося его каплями по 1–2 мм в диаметре.
Изолента ПВХ (толщина 0,15–0,2 мм) подходит для временной защиты, но не рекомендуется для постоянной эксплуатации – со временем клей теряет свойства, а материал растрескивается при температуре выше 70°C. Наматывайте её с нахлёстом 50% в 2–3 слоя, избегая натяжения, чтобы не деформировать провода. Для высоконагруженных соединений (ток свыше 1 А) используйте стеклоленту или фторопластовую изоленту толщиной 0,08–0,12 мм, выдерживающую температуру до 260°C.
Перед изоляцией проверьте сопротивление между контактами мультиметром в режиме прозвонки (предел 200 Ом). Если прибор показывает значение ниже 1 МОм, удалите остатки флюса спиртом или изопропанолом и повторите пайку. После изоляции проведите повторный тест – сопротивление должно стремиться к бесконечности. Для дополнительной защиты зафиксируйте провода нейлоновыми стяжками или термоклеем на расстоянии 5–10 мм от места пайки, чтобы исключить механические нагрузки на соединение.
Как проверить работоспособность кулера после пайки
Подключите кулер к источнику питания 5 В через USB-разъем. Используйте заведомо исправный кабель или блок питания с током не менее 500 мА. Если кулер не запускается, проверьте полярность подключения: красный провод – плюс (+5 В), черный – минус (GND). Перепутанные контакты могут привести к повреждению обмоток двигателя.
Измерьте напряжение на контактах разъема мультиметром в режиме постоянного тока (DC). Допустимое отклонение – ±0,2 В. Если напряжение отсутствует или ниже 4,5 В, проверьте качество пайки: возможны холодные спаи, короткие замыкания или обрывы дорожек. Осмотрите плату под лупой на предмет микротрещин или перегрева текстолита.
Проверьте потребляемый ток. Под нагрузкой кулер должен потреблять 100–300 мА в зависимости от модели. Превышение 500 мА указывает на замыкание в обмотках или механическое заедание крыльчатки. Отсоедините кулер и прозвоните обмотки мультиметром: сопротивление между красным и черным проводами должно быть в пределах 5–20 Ом.
Оцените шум и вибрацию. Работающий кулер издает равномерный гул без посторонних щелчков или скрежета. Приложите палец к корпусу – вибрация должна быть едва ощутимой. Сильные колебания свидетельствуют о дисбалансе крыльчатки или деформации оси. В этом случае разберите кулер, очистите подшипник от пыли и смажьте силиконовой смазкой.
Проверьте температурный режим. После 10 минут работы корпус кулера не должен нагреваться выше 40 °C. Перегрев указывает на повышенное сопротивление обмоток или недостаточное охлаждение. Измерьте температуру бесконтактным термометром. Если значение превышает 50 °C, замените кулер или устраните причину перегрузки.
Для длительного теста подключите кулер к компьютеру через USB-порт. Запустите программу мониторинга (например, HWMonitor) и следите за оборотами. Нормальные значения – 1500–3000 об/мин. Если обороты нестабильны или падают под нагрузкой, проверьте качество пайки контактов и целостность проводов. При стабильной работе кулер готов к эксплуатации.
Какие ошибки чаще всего допускают при пайке USB-разъема
Первая и самая распространенная ошибка – неправильный выбор температуры паяльника. Для USB-разъемов с пластиковыми корпусами оптимальная температура составляет 280–320°C. Превышение 350°C приводит к деформации пластика, оплавлению изоляции проводов и отслаиванию контактных площадок на печатной плате. Если паяльник слишком холодный (ниже 250°C), припой не растекается равномерно, образуя «холодные пайки» – ненадежные соединения с высоким сопротивлением.
Вторая ошибка – игнорирование предварительной зачистки и лужения проводов. Многожильные провода, используемые в кулерах, часто покрыты оксидной пленкой или остатками изоляции. Без зачистки до блеска и лужения припой не смачивает жилы, что приводит к слабому контакту. Для лужения используйте тонкий слой припоя и флюс (например, канифоль или паяльную кислоту для меди), но не перегревайте провод – иначе жилы сплавятся в монолит, потеряв гибкость.
Пятая распространенная ошибка – пайка без учета полярности. В USB-разъемах типа A и micro-USB контакты расположены в строгом порядке: 1 – VCC (5V), 2 – D-, 3 – D+, 4 – GND. Перепутав провода, вы рискуете вывести из строя кулер или подключенное устройство. Перед пайкой сверьтесь со схемой разъема и промаркируйте провода. Для проверки используйте мультиметр в режиме прозвонки, чтобы убедиться в правильности подключения.
Шестая ошибка – отсутствие термоусадки или изоленты на местах пайки. Оголенные провода после пайки могут замкнуться при вибрации или попадании влаги. Термоусадочная трубка диаметром 2–3 мм надежно изолирует соединение и защищает его от механических повреждений. Если трубки нет, используйте изоленту, но не наматывайте ее слишком толстым слоем – это затруднит установку разъема в корпус.
Седьмая проблема – пайка под напряжением. Даже если кулер питается от 5V, пайка включенного устройства может привести к короткому замыканию и повреждению контроллера USB. Всегда отключайте питание перед пайкой. Если кулер подключен к материнской плате, отсоедините его от разъема или выключите компьютер. Для дополнительной безопасности используйте антистатический браслет.
Восьмая ошибка – игнорирование проверки после пайки. Многие ограничиваются визуальным осмотром, но этого недостаточно. После пайки подключите кулер к источнику питания (например, к USB-порту компьютера) и проверьте:
- вращение лопастей без посторонних шумов;
- отсутствие нагрева в месте пайки;
- стабильность напряжения на контактах (5V ± 0.25V).
Если кулер не работает, прозвоните цепь мультиметром: проверьте сопротивление между VCC и GND (должно быть не менее 1 кОм) и целостность сигнальных линий D+ и D-. Часто причиной неисправности становится обрыв провода у основания пайки из-за механического напряжения.
Как закрепить USB-разъем на корпусе кулера для надежности
Выберите место крепления на корпусе кулера с учетом толщины пластика и механической нагрузки. Оптимальная зона – боковая или задняя стенка, где толщина материала не менее 2 мм. Избегайте участков с ребрами жесткости или вентиляционными отверстиями, так как они ослабляют конструкцию. Просверлите отверстие диаметром 6–7 мм для USB-разъема типа A или micro-USB, используя сверло с ограничителем глубины, чтобы не повредить внутренние компоненты.
Для фиксации разъема используйте термоклей или двухкомпонентный эпоксидный клей с временем полимеризации не менее 10 минут. Нанесите клей тонким слоем на фланец разъема и прижмите его к корпусу с усилием 2–3 кг на 30 секунд. Если корпус металлический, предварительно обезжирьте поверхность ацетоном или изопропиловым спиртом. При работе с пластиком избегайте агрессивных растворителей – они могут деформировать материал.
Проверьте надежность крепления, приложив усилие 5 Н (примерно 0,5 кг) к разъему в разных направлениях. Если смещение превышает 0,5 мм, добавьте клей или замените крепеж. Для защиты от влаги и пыли нанесите на стык силиконовый герметик с рабочей температурой от -40 до +120 °C, избегая попадания на контакты. Дайте конструкции высохнуть в течение 24 часов перед эксплуатацией.
