Как подключить 12в диод к ардуино

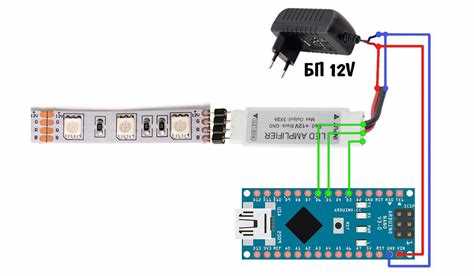

Светодиоды на 12В требуют особого подхода при подключении к Arduino, так как напрямую запитать их от цифровых или аналоговых пинов невозможно. Микроконтроллер выдает максимум 5В (или 3,3В на некоторых платах), а ток ограничен 20–40 мА на пин. Для работы с 12-вольтовыми светодиодами необходим внешний источник питания и транзисторный ключ, например, N-канальный MOSFET (IRF520, IRLZ44N) или биполярный транзистор (2N2222, BC547). Альтернативой может служить готовый модуль реле или драйвер постоянного тока.

При выборе компонентов учитывайте параметры светодиода: рабочий ток (обычно 20–100 мА для одиночных 12В LED) и падение напряжения (около 3–3,5В на кристалл, но для сборок из нескольких последовательно соединенных диодов оно суммируется). Для стабильной работы используйте токоограничивающий резистор на 12В-стороне цепи. Его номинал рассчитывается по формуле: R = (Uпит – Uled) / Iled, где Uпит – напряжение источника (12В), Uled – падение напряжения на светодиоде, Iled – требуемый ток. Например, для светодиода с Uled = 9В и Iled = 30 мА резистор составит 100 Ом.

Схема подключения через MOSFET включает три ключевых элемента: Arduino (управляющий сигнал), транзистор (ключ) и 12В источник. Затвор MOSFET подключается к цифровому пину Arduino через резистор 10 кОм (для защиты от помех), исток – к земле, сток – к катоду светодиода. Анод светодиода соединяется с «+» 12В через токоограничивающий резистор. Не забывайте о диоде 1N4007 параллельно нагрузке (катодом к «+» питания) для защиты от обратных токов при индуктивной нагрузке.

Программная часть сводится к управлению состоянием пина Arduino. Используйте digitalWrite() для дискретного включения/выключения или analogWrite() (ШИМ) для регулировки яркости. При работе с ШИМ учитывайте, что MOSFET требует напряжения на затворе не менее 5–10В для полного открытия – на 3,3В-логике Arduino может потребоваться дополнительный драйвер затвора или транзистор с логическим уровнем (IRLZ44N).

Выбор компонентов для работы с напряжением 12В

Для подключения светодиода на 12В к Arduino потребуется резистор, рассчитанный на ток не менее 20 мА и мощность 0,25 Вт. Номинал резистора определяется по формуле: R = (Uпит - Uled) / Iled, где Uпит = 12В, Uled – падение напряжения на светодиоде (обычно 2–3,5В для белых/синих, 1,8–2,2В для красных), а Iled – рабочий ток (20 мА для стандартных светодиодов). Например, для белого светодиода с Uled = 3,2В резистор составит (12 - 3,2) / 0,02 = 440 Ом. Ближайший стандартный номинал – 470 Ом. При выборе резистора проверяйте его допустимую мощность: P = I² × R (для 470 Ом и 20 мА – 0,188 Вт), поэтому подойдет резистор на 0,25 Вт.

Транзистор – ключевой элемент для управления 12В нагрузкой от Arduino. Подойдут NPN-транзисторы 2N2222, BC547 или MOSFET IRFZ44N (для токов свыше 1А). Основные параметры для выбора:

Максимальный ток коллектора (Ic) или стока (Id) – должен превышать ток светодиода в 2–3 раза (например, 100 мА для 2N2222).
Напряжение коллектор-эмиттер (Vceo) или сток-исток (Vds) – не менее 20В для запаса.
Коэффициент усиления (hFE) – от 100 для биполярных транзисторов.

Для MOSFET проверяйте пороговое напряжение затвора (Vgs(th)): оно должно быть ниже 5В (например, IRLZ44N с Vgs(th) = 1–2В), чтобы Arduino мог полностью открыть транзистор.

Блок питания на 12В должен обеспечивать ток, достаточный для всех подключенных светодиодов. Рассчитайте суммарный ток: например, 10 светодиодов по 20 мА потребуют 200 мА. Выбирайте источник с запасом (300–500 мА) и стабилизацией напряжения. Импульсные блоки питания предпочтительнее линейных из-за меньших габаритов и потерь. Обратите внимание на разъем: для макетных плат удобны блоки с клеммниками или штекером 5,5×2,1 мм. При использовании автомобильного питания добавьте диод Шоттки (например, 1N5817) для защиты от обратной полярности и конденсатор 1000 мкФ на входе для сглаживания помех.

Расчет токоограничивающего резистора для светодиода

Светодиоды требуют стабильного тока для корректной работы. Превышение номинального значения приводит к перегреву и выходу из строя. Для 12В источников питания расчет резистора начинается с определения падения напряжения на светодиоде. У большинства белых, синих и зеленых светодиодов оно составляет 3,0–3,6В, у красных и желтых – 1,8–2,2В. Эти данные указаны в даташите или на упаковке.

Формула для расчета сопротивления резистора: R = (Uпит – Uled) / Iled, где Uпит – напряжение питания (12В), Uled – падение напряжения на светодиоде, Iled – рабочий ток. Стандартный ток для маломощных светодиодов – 20 мА (0,02 А). Например, для красного светодиода с Uled = 2,0В: R = (12 – 2) / 0,02 = 500 Ом.

Ближайшее стандартное значение резистора – 510 Ом. Если точного номинала нет, выбирайте большее сопротивление, чтобы снизить ток и избежать перегрузки. При использовании резистора 470 Ом ток составит (12 – 2) / 470 ≈ 21,3 мА, что допустимо для большинства светодиодов, но сокращает срок службы.

Мощность резистора рассчитывается по формуле P = I² × R. Для примера выше: P = (0,02)² × 510 ≈ 0,204 Вт. Достаточно резистора на 0,25 Вт, но для надежности лучше использовать 0,5 Вт, особенно при работе в условиях повышенной температуры.

При последовательном подключении нескольких светодиодов суммируйте их падения напряжения. Для трех красных светодиодов (Uled = 2,0В): Uобщ = 6,0В. Тогда R = (12 – 6) / 0,02 = 300 Ом. Ближайший номинал – 330 Ом. Ток останется в пределах нормы: (12 – 6) / 330 ≈ 18,2 мА.

Для высокомощных светодиодов (350 мА и выше) резисторы неэффективны из-за больших потерь мощности. Вместо них применяйте специализированные драйверы с ШИМ-регулировкой или линейные стабилизаторы тока. Например, микросхема LM317 в режиме стабилизации тока позволяет задать нужный ток с помощью одного резистора.

Проверяйте расчеты мультиметром. Измерьте ток в цепи и падение напряжения на светодиоде. Если ток выше номинального, увеличьте сопротивление резистора. Для точной настройки используйте подстроечный резистор, но после калибровки замените его на постоянный с рассчитанным значением.

Схема подключения светодиода через транзистор или драйвер

Для подключения 12В светодиода к Arduino используйте NPN-транзистор (например, 2N2222 или BC547) в режиме ключа. Базу транзистора соедините с цифровым пином Arduino через резистор 1–10 кОм, эмиттер заземлите, а коллектор подключите к катоду светодиода. Анод светодиода подайте на +12В через токоограничивающий резистор R = (12В – U_led) / I_led, где U_led – прямое напряжение светодиода (обычно 2–3,5В), а I_led – рабочий ток (20–30 мА для стандартных моделей). При токе свыше 50 мА замените транзистор на IRFZ44N (MOSFET) или используйте специализированный драйвер, например LM317 в режиме стабилизатора тока.

Драйверы типа PT4115 или AL8860 позволяют управлять светодиодами с током до 1А без дополнительных расчётов. Подключите вход драйвера к +12В, выход – к аноду светодиода, а катод заземлите через резистор обратной связи (обычно 0,1–0,5 Ом для регулировки тока). Управляющий пин драйвера соедините с Arduino через резистор 1 кОм для ШИМ-регулировки яркости. Избегайте параллельного подключения светодиодов без выравнивающих резисторов – разброс параметров приведёт к неравномерному свечению.

Настройка ШИМ-сигнала для управления яркостью

Частота ШИМ по умолчанию на большинстве пинов Arduino Uno составляет ~490 Гц, кроме пинов 5 и 6 (~980 Гц). Для 12В светодиодов низкая частота может вызывать заметное мерцание. Решите проблему, изменив частоту с помощью регистров таймера. Например, для пинов 9 и 10 используйте TCCR1B = TCCR1B & 0b11111000 | 0x01;, чтобы установить частоту ~31 кГц. Проверьте стабильность работы светодиода при разных значениях.

Избегайте использования delay() в основном цикле при плавном изменении яркости – это блокирует выполнение других задач. Вместо этого применяйте millis() для неблокирующей задержки. Пример кода для плавного затухания: if (millis() - lastUpdate > 20) { brightness--; analogWrite(ledPin, brightness); lastUpdate = millis(); }. Шаг изменения яркости (например, 5 единиц за цикл) влияет на скорость эффекта.

При работе с 12В светодиодами учитывайте падение напряжения на транзисторе или драйвере, если он используется. Для точного управления яркостью калибруйте диапазон ШИМ: измерьте реальное напряжение на светодиоде при значениях 0, 128 и 255, затем скорректируйте код. Например, если при 255 яркость недостаточна, увеличьте напряжение питания или замените резистор. Для критичных приложений используйте внешний ШИМ-контроллер с частотой выше 20 кГц.

Проверка полярности и правильности соединений

Проверьте цепь на короткие замыкания и обрывы:

Отключите питание от Ардуино и блока 12В.
Прозвоните мультиметром (режим сопротивления 200 Ом) участок от пина Ардуино до катода светодиода – сопротивление должно быть в пределах 220–1000 Ом (значение резистора).
Проверьте соединение анода с «+» блока питания: сопротивление должно стремиться к нулю.
Убедитесь, что между «+» и GND нет прямого контакта (сопротивление >1 МОм).

При первом включении используйте ограничение тока: подайте 12В через резистор 1 кОм вместо штатного (например, 220 Ом). Если светодиод не загорается, немедленно отключите питание и перепроверьте цепь. Для RGB-светодиодов или сборок с общим анодом/катодом сверяйте распиновку с datasheet – ошибка в подключении одного канала может вывести из строя весь модуль.

Программирование Ардуино для управления светодиодом

Для управления 12-вольтовым светодиодом через Ардуино потребуется базовый скетч с использованием ШИМ-сигнала (PWM) на выбранном пине. Подключите анод светодиода к транзистору (например, NPN типа 2N2222) через резистор 220 Ом, а катод – к общему проводу. В коде задайте пин с поддержкой PWM (например, 3, 5, 6, 9, 10 или 11 на Uno) как выход с помощью pinMode(pin, OUTPUT). Для плавного изменения яркости используйте функцию analogWrite(pin, value), где value – значение от 0 до 255.

Пример минимального скетча для мигания светодиода с интервалом 1 секунда:

const int ledPin = 9; // Пин с поддержкой PWM
void setup() {
pinMode(ledPin, OUTPUT);
}
void loop() {
analogWrite(ledPin, 255); // Максимальная яркость
delay(1000);
analogWrite(ledPin, 0);   // Выключено
delay(1000);
}

Для динамического управления яркостью добавьте переменную и цикл. Например, плавное затухание и разгорание светодиода реализуется так:

void loop() {
for (int brightness = 0; brightness <= 255; brightness++) {
analogWrite(ledPin, brightness);
delay(10); // Задержка для плавности
}
for (int brightness = 255; brightness >= 0; brightness--) {
analogWrite(ledPin, brightness);
delay(10);
}
}

Если требуется управление по внешнему сигналу (например, с датчика), используйте analogRead() для считывания значения и масштабируйте его под диапазон PWM. Пример: int pwmValue = map(analogRead(A0), 0, 1023, 0, 255); analogWrite(ledPin, pwmValue);. Убедитесь, что напряжение на управляющем пине Ардуино не превышает 5В, иначе используйте делитель напряжения или оптопару для гальванической развязки.

Тестирование и устранение неполадок в цепи

Измерьте напряжение на выходе Arduino: при подаче команды digitalWrite(pin, HIGH) на выбранном пине должно быть не менее 4,5В. Если значение ниже, проверьте питание платы (USB или внешний источник) и убедитесь, что пин не поврежден. Для проверки используйте мультиметр в режиме постоянного напряжения, подключив щупы между пином и GND.

Ток через светодиод не должен превышать 20 мА. Рассчитайте номинал резистора по формуле: R = (Uпитания — Uсветодиода) / I, где Uпитания – 12В, Uсветодиода – 2–3,5В (зависит от цвета), I – 0,02А. Например, для красного светодиода (2В) резистор должен быть не менее 500 Ом. Если резистор слишком мал, светодиод перегорит.

Проверьте целостность проводов и контактов: часто обрыв происходит в местах пайки или на разъемах. Прозвоните цепь мультиметром в режиме проверки диодов – сопротивление между Arduino и светодиодом должно быть близко к нулю. Если прибор показывает бесконечность, найдите и устраните разрыв.

Если светодиод мигает нестабильно, проверьте код на наличие задержек: функция delay() блокирует выполнение программы. Замените ее на millis() для неблокирующей задержки. Также убедитесь, что пин не используется другими устройствами или библиотеками. Для отладки добавьте Serial.println() перед и после команды управления светодиодом.

При подключении нескольких светодиодов к одному источнику 12В следите за суммарным током: общая мощность не должна превышать 500 мА для стандартного блока питания Arduino. Если светодиоды горят тускло, увеличьте номинал резисторов или используйте отдельный источник питания с общим заземлением. Не подключайте светодиоды напрямую к 12В без резистора – это приведет к мгновенному выходу из строя.
