Светодиод – полупроводниковый прибор с падением напряжения от 1,8 до 3,3 В в зависимости от цвета. Красные работают при 1,8–2,2 В, синие и белые – при 3,0–3,3 В. Батарейка типа AA (1,5 В) не обеспечит достаточного напряжения для большинства светодиодов без дополнительных элементов. Для стабильной работы потребуется резистор, ограничивающий ток, иначе светодиод выйдет из строя за секунды.
Ток через светодиод не должен превышать 20 мА для стандартных 5-мм индикаторных моделей. При использовании батарейки на 3 В (например, CR2032) резистор рассчитывается по формуле: R = (Uпит – Uled) / Iled. Для белого светодиода (3,0 В) и тока 15 мА: (3,0 – 3,0) / 0,015 = 0 Ом – резистор не нужен. Однако при напряжении 3,3 В потребуется резистор 20 Ом. Всегда проверяйте параметры конкретного светодиода в datasheet.
Батарейки с напряжением выше 3,5 В (например, 9 В «Крона») требуют обязательного использования резистора. Для красного светодиода (2,0 В) и тока 10 мА: (9,0 – 2,0) / 0,01 = 700 Ом. Ближайшее стандартное значение – 680 Ом. Избегайте подключения без резистора: ток в сотни миллиампер разрушит p-n-переход за доли секунды.
Какие инструменты и материалы понадобятся для подключения
Для подключения светодиода к батарейке потребуется минимальный набор компонентов и инструментов. Основные элементы: светодиод с рабочим напряжением 2–3,5 В (например, красный на 2 В или белый на 3,3 В), батарейка на 3 В (CR2032) или 9 В (Крона), либо две последовательно соединённые AA/AAA на 1,5 В. Важно подобрать резистор для ограничения тока: при питании от 3 В для красного светодиода (20 мА) достаточно 50–100 Ом, для белого (20 мА) – 100–150 Ом. Без резистора светодиод сгорит за секунды.
- Мультиметр – для проверки напряжения батареи и тока через светодиод. Режим измерения постоянного тока до 200 мА позволит убедиться, что ток не превышает допустимых 20–30 мА.
- Пинцет с антистатическим покрытием – для удержания мелких деталей при пайке.
- Стриппер – для снятия изоляции с проводов без повреждения жил. Подойдёт инструмент с регулировкой диаметра 0,2–0,8 мм.
- Зажимы «крокодил» – для временного крепления проводов к батарее или светодиоду при тестировании схемы.
При выборе светодиода обратите внимание на его характеристики: прямой ток (обычно 20 мА), падение напряжения (указано в datasheet) и угол свечения (15–120°). Для экспериментов удобны светодиоды в корпусе 5 мм с диффузным рассеивателем – они дают равномерное свечение. Избегайте дешёвых светодиодов без маркировки: их параметры могут сильно отличаться от заявленных, что приведёт к перегреву или слабому свечению.
Как выбрать подходящую батарейку для светодиода
Светодиоды требуют стабильного напряжения и тока, поэтому выбор батарейки зависит от параметров LED. Для стандартных индикаторных светодиодов (красный, зелёный, жёлтый) с прямым напряжением 1,8–2,2 В и током 10–20 мА подойдут щелочные элементы AA или AAA (1,5 В) с последовательным резистором для ограничения тока. Если используется белый или синий светодиод (3,0–3,6 В), потребуется две батарейки AA (3 В) или одна литиевая CR2032 (3 В) с резистором 100–220 Ом. Для мощных LED (1 Вт и выше) с током 300–700 мА нужны аккумуляторы Li-ion (3,7 В) или сборка из трёх щелочных элементов с драйвером тока.
Избегайте солевых батареек – их внутреннее сопротивление слишком велико, а ёмкость мала для стабильной работы светодиода. При питании от батарейки типа «Крона» (9 В) обязательно используйте понижающий резистор или стабилизатор напряжения (например, LM317), иначе LED выйдет из строя за секунды. Для долговременной работы выбирайте элементы с низким саморазрядом: литиевые (CR123A) или щелочные с маркировкой «Long Life». Проверяйте полярность – неправильное подключение мгновенно сожжёт светодиод.
Как определить полярность светодиода перед подключением
У мощных светодиодов с радиатором анод и катод могут быть подписаны на плате или теплоотводе. В COB-светодиодах катод часто соединен с металлической подложкой. У инфракрасных и ультрафиолетовых диодов полярность определяется так же, как у видимых, но свечение невооруженным глазом не видно – используйте камеру смартфона для проверки.
Если светодиод уже впаян в плату, определить полярность можно по дорожкам: анод часто соединен с плюсом питания или резистором, катод – с массой или минусом. При отсутствии схемы прозвоните цепь мультиметром в режиме измерения сопротивления – диод должен проводить ток только в одном направлении.
Как рассчитать необходимое сопротивление для ограничения тока
Для расчёта резистора используйте закон Ома: R = (U_пит — U_led) / I_led. U_пит – напряжение батарейки (например, 9 В), U_led – падение напряжения на светодиоде (обычно 1,8–3,3 В в зависимости от цвета), I_led – требуемый ток (стандартно 10–20 мА). Пример: для красного светодиода (U_led = 2 В) и батарейки 5 В при токе 15 мА сопротивление составит (5 — 2) / 0,015 = 200 Ом. Выбирайте ближайшее стандартное значение (220 Ом). Превышение тока сокращает срок службы светодиода, занижение – снижает яркость.
Учитывайте мощность резистора: P = I² × R. При токе 20 мА и сопротивлении 330 Ом мощность составит 0,02² × 330 = 0,132 Вт. Достаточно резистора на 0,25 Вт. Для импульсных нагрузок или высоких токов (свыше 30 мА) берите резисторы с запасом по мощности. Не игнорируйте допуски: резисторы с точностью ±5% могут давать отклонение тока до 10%, что критично для чувствительных светодиодов.

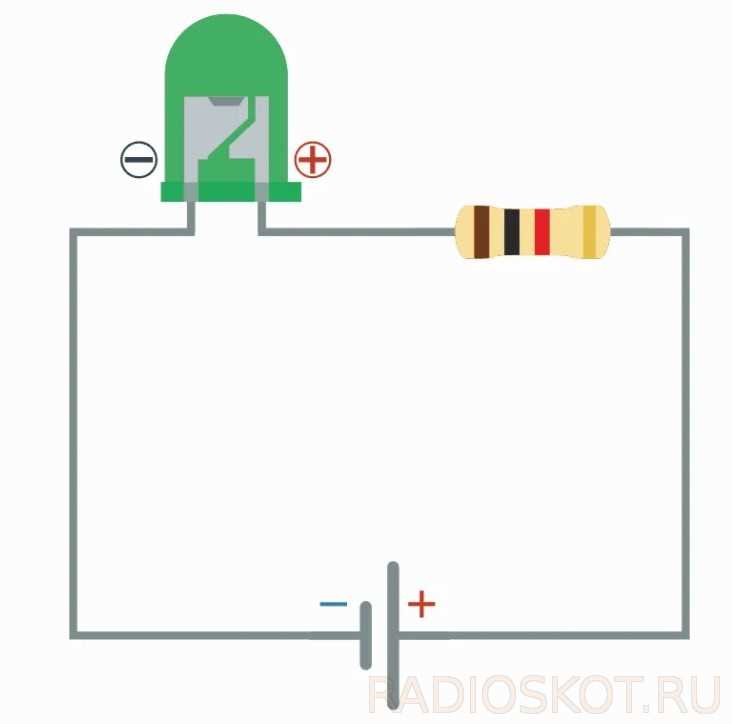

Как правильно подсоединить резистор к светодиоду
Светодиод требует ограничения тока, иначе он выйдет из строя. Резистор подбирается по закону Ома: R = (Uпит — Uled) / Iled. Например, для красного светодиода с падением напряжения 2 В и током 20 мА при питании от батарейки 5 В расчет будет: (5 — 2) / 0,02 = 150 Ом. Ближайшее стандартное значение – 150 или 220 Ом. Превышение тока даже на 5 мА сокращает срок службы светодиода в разы.
Резистор всегда включается последовательно с светодиодом. Полярность не важна, но важно соблюдать направление светодиода: анод (длинная ножка) подключается к плюсу питания, катод (короткая ножка) – к резистору. Ошибка в полярности приведет к тому, что светодиод не загорится, но не повредит его. Для проверки можно использовать мультиметр в режиме прозвонки диодов.
Мощность резистора рассчитывается по формуле P = I² × R. Для тока 20 мА и сопротивления 150 Ом: 0,02² × 150 = 0,06 Вт. Подойдет любой резистор мощностью 0,125 Вт или выше. Использование резистора недостаточной мощности приведет к его перегреву и выходу из строя. В цепях с током выше 50 мА рекомендуется брать резисторы на 0,25 Вт.
Если светодиод мигает или светит тускло, проверьте падение напряжения на резисторе мультиметром. Оно должно соответствовать расчетному: Uпит — Uled. Например, при питании 5 В и Uled = 2 В на резисторе должно быть около 3 В. Если напряжение ниже, резистор слишком велик; если выше – мал. Отклонение более 10% требует перерасчета.
Для параллельного подключения нескольких светодиодов каждый из них должен иметь свой резистор. Общий резистор приведет к неравномерному распределению тока и перегрузке одного из диодов. В последовательных цепочках резистор ставится один на всю цепь, но суммарное падение напряжения на светодиодах не должно превышать напряжение питания. Например, три красных светодиода (2 В каждый) потребуют резистора для (5 — 6) / 0,02 = -50 Ом – такая схема неработоспособна.
Пошаговая сборка цепи светодиода с батарейкой
Возьмите светодиод с прямым напряжением 2–3 В (например, красный – 1,8–2,2 В, белый – 3–3,3 В) и батарейку на 3 В (CR2032) или 1,5 В (AA). Для стабильной работы добавьте резистор: при 3 В используйте 100–220 Ом, при 1,5 В – 47–100 Ом. Рассчитайте сопротивление по формуле R = (Uпит – Uсд) / I, где Uпит – напряжение батарейки, Uсд – прямое напряжение светодиода, I – ток (обычно 10–20 мА). Подключите анод светодиода (длинная ножка) к плюсу батарейки через резистор, катод (короткая ножка) – к минусу. Проверьте полярность: перепутанные контакты не повредят светодиод, но он не загорится.
Избегайте короткого замыкания: без резистора ток превысит допустимые 20–30 мА, что приведёт к перегреву и выходу светодиода из строя за секунды. Для проверки используйте мультиметр в режиме измерения тока: подключите его последовательно в цепь и убедитесь, что значение не превышает 20 мА. Если светодиод светит тускло, уменьшите сопротивление резистора на 10–20%, но не опускайтесь ниже 47 Ом. При питании от двух последовательно соединённых батареек AA (3 В) резистор можно исключить только для светодиодов с прямым напряжением 3 В и выше, но риск перегрузки сохраняется.
Как проверить правильность подключения перед подачей питания
Проверьте номинал резистора, если он используется в схеме. Для батарейки 3 В и красного светодиода (прямое напряжение 2 В) сопротивление резистора рассчитывается по формуле: R = (U_питания — U_светодиода) / I. При токе 20 мА (0,02 А) минимальное сопротивление составит (3 — 2) / 0,02 = 50 Ом. Использование резистора меньшего номинала вызовет перегрев и деградацию светодиода.
Измерьте напряжение батарейки под нагрузкой. Номинальное напряжение 3 В может проседать до 2,7–2,8 В при подключении светодиода. Если мультиметр показывает менее 2,5 В – батарейка разряжена и требует замены. Работа на пониженном напряжении приведет к тусклому свечению или его отсутствию, даже при правильном подключении.
Проверьте целостность проводов и контактов. Надавите на места соединений – светодиод должен оставаться стабильно подключенным. Для гибких проводов используйте метод «потягивания»: зажмите провод у контакта и слегка потяните. Если соединение разъединяется – перепаяйте или закрепите заново. Окисленные контакты зачистите мелкозернистой наждачной бумагой.
Убедитесь, что ток в цепи не превышает максимально допустимый для светодиода. Для большинства маломощных светодиодов предельный ток составляет 20–30 мА. Превышение на 10–15% сокращает срок службы, на 50% и более – приводит к мгновенному перегоранию. Рассчитайте ток по закону Ома: I = (U_питания — U_светодиода) / R. При отсутствии резистора ток может достигать сотен миллиампер, что критично.
Подавайте питание кратковременно, наблюдая за светодиодом. Включите цепь на 1–2 секунды: светодиод должен загореться равномерно, без мерцания или изменения яркости. Если свечение отсутствует или появляется запах гари – немедленно отключите питание и перепроверьте все соединения. Длительное тестирование проводите только после подтверждения корректной работы на коротких интервалах.
Что делать, если светодиод не загорается после подключения
Убедитесь, что напряжение батарейки соответствует требованиям светодиода. Для стандартных 5-мм светодиодов с прямым напряжением (Vf) 2,0–3,3 В (красный – 1,8–2,2 В, синий/белый – 3,0–3,3 В) необходим источник с напряжением не ниже Vf и не выше Vf + падение на резисторе. Например, при подключении к батарейке 9 В требуется резистор, ограничивающий ток до 10–20 мА. Без резистора светодиод сгорит за доли секунды. Рассчитайте номинал резистора по формуле: R = (Vбатареи – Vf) / I, где I – желаемый ток (обычно 0,01–0,02 А).
Проверьте целостность цепи. Отсоедините светодиод и измерьте напряжение на контактах батарейки – оно должно соответствовать номиналу (например, 3 В для CR2032). Если напряжение ниже 70% от номинала, батарейка разряжена. Осмотрите пайку или скрутки проводов: холодные пайки или окисленные контакты создают высокое сопротивление. Прозвоните цепь мультиметром в режиме измерения сопротивления (Ω): при исправной цепи сопротивление должно быть близко к нулю, при обрыве – бесконечность.
Тестируйте светодиод отдельно. Подключите его напрямую к батарейке 3 В (например, CR2032) без резистора – кратковременное включение не повредит светодиод. Если он не загорается, возможно, он неисправен. Проверьте его мультиметром в режиме прозвонки: исправный светодиод при правильной полярности слабо засветится. Если свечения нет, замените светодиод. Учтите, что ультраяркие или мощные светодиоды (например, 1 Вт) требуют большего тока и не загорятся от батарейки без драйвера.
Оцените влияние температуры и механических повреждений. Светодиоды чувствительны к перегреву: пайка при температуре выше 260°C дольше 3 секунд может вывести их из строя. Осмотрите корпус на наличие трещин или потемнений – это признаки перегрузки. Если светодиод ранее работал, но перестал, проверьте его на другой батарейке или источнике тока. Для SMD-светодиодов (например, 0805) убедитесь, что контактные площадки не замкнуты припоем.
Если все проверки пройдены, а светодиод не горит, замените компоненты по очереди: сначала батарейку, затем резистор, потом светодиод. В 90% случаев проблема кроется в разряженной батарейке, неправильной полярности или отсутствии токоограничивающего резистора. Для диагностики сложных случаев используйте лабораторный блок питания с регулировкой тока: установите напряжение равным Vf светодиода и ток 10 мА – если светодиод не загорается, он неисправен.
Как продлить срок службы светодиода при питании от батарейки
Светодиоды чувствительны к превышению номинального тока и напряжения. Для большинства маломощных LED (например, 3 мм или 5 мм) рабочий ток составляет 10–20 мА, а прямое напряжение – 1,8–3,3 В в зависимости от цвета. Используйте резистор, чтобы ограничить ток до безопасного значения. Формула расчёта: R = (Vбатареи – VLED) / ILED. Для батарейки 3 В и красного светодиода (VLED = 2 В, I = 15 мА) резистор должен быть 68 Ом. Без него срок службы сократится до нескольких часов из-за деградации кристалла.
Выбирайте батарейки с низким саморазрядом и стабильным напряжением. Щелочные элементы (например, LR6) предпочтительнее солевых – они дольше сохраняют напряжение выше 1,2 В на ячейку, что критично для светодиодов. Литиевые батарейки (CR2032) обеспечивают 3 В, но их ёмкость ограничена (200–240 мА·ч). При использовании аккумуляторов (NiMH) следите за напряжением: при падении ниже 1 В на элемент светодиод начнёт мигать или погаснет, а повторяющиеся циклы глубокого разряда ускорят выход из строя.
- Избегайте перегрева. Светодиоды теряют яркость и деградируют при температуре выше 60 °C. Не размещайте их вблизи источников тепла (например, рядом с резистором мощностью более 0,25 Вт). При монтаже на плату оставляйте зазор для отвода тепла или используйте алюминиевые радиаторы для мощных LED (1 Вт и выше).
- Минимизируйте пульсации тока. Импульсные источники питания (например, от преобразователей напряжения) могут создавать высокочастотные колебания, сокращающие срок службы. Если используете DC-DC конвертер, выбирайте модели с низким уровнем шума (менее 50 мВ) и добавляйте LC-фильтр (дроссель 10–100 мкГн + конденсатор 10–100 мкФ).
- Защищайте от обратного напряжения. При подключении к батарейке в обратной полярности светодиод выйдет из строя мгновенно. Установите диод Шоттки (например, 1N5817) параллельно LED в обратном направлении – он пропустит ток при ошибке подключения, предотвратив повреждение.
Для длительной работы используйте схемы с пониженным энергопотреблением. Например, добавьте транзисторный ключ (BC547) или микросхему драйвера (например, LM317 в режиме стабилизации тока) для точного контроля тока. При питании от батарейки 9 В и светодиода с VLED = 3 В резистор 470 Ом снизит ток до 12 мА, но драйвер на LM317 с резистором 62 Ом обеспечит стабильные 20 мА даже при падении напряжения батареи до 5 В.
Храните светодиоды в сухом месте при температуре 10–30 °C и влажности не выше 60%. Воздействие влаги приводит к коррозии контактов и окислению кристалла. Если светодиод используется на улице, герметизируйте соединения термоусадочной трубкой или силиконовым компаундом. Избегайте механических нагрузок – вибрация и удары могут повредить внутренние проводники, особенно у SMD-компонентов.
При питании от батарейки с напряжением, близким к предельному для светодиода (например, 3 В для белого LED с VLED = 3,2 В), добавьте последовательно второй светодиод или стабилитрон на 2,7–3 В. Это предотвратит превышение тока при свежей батарейке. Для батареек типа AA (1,5 В) используйте повышающий преобразователь (например, MT3608) с фиксированным выходом 3,3 В – он обеспечит стабильное питание до полного разряда элемента.
Типичные ошибки при подключении и способы их избежать
Подключение светодиода напрямую к батарейке без резистора – самая распространённая ошибка. Светодиоды имеют низкое прямое напряжение (обычно 1,8–3,3 В в зависимости от цвета), а батарейки, например, CR2032 (3 В) или AA (1,5 В), могут превышать допустимые значения. Без токоограничивающего резистора через светодиод протекает ток выше номинального (обычно 20 мА), что приводит к перегреву и выходу из строя за секунды. Рассчитайте резистор по формуле: R = (V_батареи – V_светодиода) / I_номинальный. Для красного светодиода (2 В, 20 мА) и батарейки 3 В резистор должен быть 50 Ом.
Использование слишком мощных батареек без стабилизации тока приводит к мгновенному сгоранию светодиода. Например, литий-ионные аккумуляторы 3,7 В или батарейки 9 В выдают ток, достаточный для разрушения кристалла за доли секунды. Даже с резистором при высоком напряжении выделяется избыточная мощность, сокращая срок службы. Для 9-вольтовой батареи и белого светодиода (3,3 В, 20 мА) резистор должен быть не менее 285 Ом. Альтернатива – использовать драйверы тока, например, микросхемы LM317 в режиме стабилизации тока.
Игнорирование теплового режима при работе с мощными светодиодами (1 Вт и выше) вызывает деградацию люминофора или отслоение кристалла. Такие светодиоды требуют радиаторов, даже если ток ограничен резистором. Например, 1-ваттный светодиод с прямым напряжением 3,2 В и током 350 мА при работе на открытом воздухе нагревается до 80–100 °C. Без теплоотвода срок службы сокращается с 50 000 до 5 000 часов. Используйте алюминиевые подложки или пассивные радиаторы, а также термопасту для улучшения теплопередачи.
Подключение нескольких светодиодов последовательно без учёта суммарного напряжения приводит к неравномерной яркости или отказу цепи. Например, три красных светодиода (2 В каждый) требуют минимум 6 В, а батарейка 3 В их не запитает. При параллельном подключении без индивидуальных резисторов ток распределяется неравномерно из-за разброса параметров светодиодов, что вызывает перегрузку одного из них. Решение: для последовательного соединения используйте источник с напряжением на 10–20% выше суммарного V_f светодиодов; для параллельного – отдельные резисторы для каждого светодиода.
Пренебрежение расчётом мощности резистора приводит к его перегреву и выходу из строя. Мощность резистора вычисляется по формуле P = I² × R. Для светодиода с током 20 мА и резистором 100 Ом мощность составит 0,04 Вт, но при токе 100 мА и резисторе 50 Ом – уже 0,5 Вт. Используйте резисторы с запасом мощности: для токов до 50 мА – 0,25 Вт, для 100 мА и выше – 0,5 Вт или 1 Вт. При работе с высокими токами (например, в автомобильных цепях) выбирайте проволочные резисторы или параллельное соединение нескольких резисторов для распределения нагрузки.
