Сверление отверстия строго по центру металлического прутка требует соблюдения допусков ±0,05 мм для большинства инженерных задач. Основная сложность заключается в устранении биения заготовки и точной фиксации оси сверла относительно геометрического центра прутка. Для прутков диаметром до 20 мм рекомендуется использовать центроискатель с индикатором часового типа (цена деления 0,01 мм), а для заготовок свыше 20 мм – координатно-расточной станок с ЧПУ.
При работе с ручным инструментом критически важна предварительная разметка. Нанесите керн строго по оси прутка, используя рейсмус с микрометрической подачей или шаблон с призматическими опорами. Для прутков из закаленной стали (HRC 40–50) применяйте сверла из быстрорежущей стали Р6М5К5 с углом при вершине 135° и охлаждением эмульсией на водной основе (концентрация 5–7%). Скорость резания – 12–18 м/мин, подача – 0,05–0,1 мм/об.
Фиксация прутка в станке должна исключать осевое смещение. Используйте трехкулачковый патрон с прецизионными кулачками или цанговый зажим с точностью зажима ±0,02 мм. Для прутков длиной более 150 мм обязательна поддержка задним центром с гидравлическим поджимом. Перед сверлением выполните пробный проход на глубину 2–3 мм и проверьте соосность с помощью индикатора на магнитной стойке – отклонение не должно превышать 0,03 мм.
При сверлении глухих отверстий контролируйте глубину с помощью упорного ограничителя станка или цифрового глубиномера. Для сквозных отверстий используйте подкладку из мягкого металла (алюминий, медь) во избежание заусенцев на выходе сверла. После сверления удалите заусенцы зенковкой с углом 90° и обработайте кромки фаской 0,5×45°.
Выбор инструмента для центровки прутка перед сверлением
Для точной центровки металлического прутка перед сверлением критически важен правильный выбор инструмента. Наиболее распространённые решения – кернеры, центроискатели и специализированные приспособления с призмами. Кернеры (ручные или автоматические) подходят для прутков диаметром до 50 мм: ручные требуют удара молотком, автоматические (пружинные) – нажатия. Для прутков свыше 50 мм эффективнее центроискатели с магнитным или механическим креплением, обеспечивающие погрешность не более 0,1 мм. Призматические приспособления с регулируемыми губками универсальны, но требуют предварительной настройки под конкретный диаметр.
При работе с закалёнными сталями (HRC 40+) используйте твердосплавные кернеры или алмазные центроискатели – стандартные инструменты быстро тупятся. Для мягких металлов (алюминий, медь) подойдут кернеры из инструментальной стали с углом заточки 60–90°. В серийном производстве оправданы координатно-разметочные машины с ЧПУ: они исключают человеческий фактор, но требуют значительных затрат. В условиях мастерской оптимален комбинированный подход: центроискатель для грубой разметки и кернер с лупой (увеличение 5–10х) для финальной корректировки.
| Инструмент | Диапазон диаметров, мм | Погрешность, мм | Материал прутка |
|---|---|---|---|
| Ручной кернер | 3–30 | 0,3–0,5 | Сталь, алюминий |
| Автоматический кернер | 5–50 | 0,1–0,2 | Сталь, титан |
| Центроискатель магнитный | 20–100 | 0,05–0,1 | Сталь (ферромагнитная) |
| Призматическое приспособление | 10–200 | 0,2–0,3 | Любой |

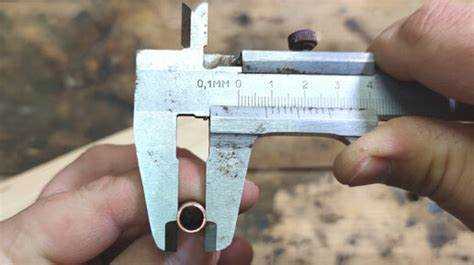

Подготовка металлического прутка: фиксация и разметка
Перед сверлением заготовку фиксируют в тисках с медными или алюминиевыми губками, чтобы избежать деформации поверхности. Для прутков диаметром до 20 мм используют призматические подкладки с V-образным пазом (угол 90°), обеспечивающие устойчивость без перекосов. При работе с заготовками свыше 30 мм применяют струбцины с регулируемым усилием зажима – оптимальное давление составляет 60–80% от предела текучести материала прутка. Для точной центровки ось заготовки выравнивают по лазерному уровню или контрольному угольнику с погрешностью не более 0,1 мм на 100 мм длины.
Разметку центра выполняют кернером с углом заточки 60° и твердостью не ниже 60 HRC. Удар наносят молотком массой 200–300 г строго перпендикулярно поверхности – глубина лунки должна составлять 0,3–0,5 мм для прутков из стали и 0,2–0,3 мм для алюминия. При диаметре заготовки свыше 50 мм используют центроискатель с нониусной шкалой (цена деления 0,05 мм) или координатно-разметочную машину. Для повышения точности накерненную точку дополнительно проверяют штангенциркулем с глубиномером, контролируя смещение от теоретической оси не более ±0,02 мм.
Методы точной центровки сверла относительно оси прутка
Первый и наиболее доступный способ – использование кернера с направляющей втулкой. Инструмент фиксируется на торце прутка, а удар молотка создаёт углубление строго по центру. Для прутков диаметром до 20 мм достаточно кернера с точностью ±0,1 мм. При работе с закалёнными сталями (HRC 40+) применяют твердосплавные кернеры, исключающие сколы. Важно: предварительно зачистить торец от заусенцев и окалины, иначе смещение может достигать 0,3–0,5 мм.
Для серийного производства эффективны центровочные станки с призматическими зажимами. Пруток укладывается в V-образные направляющие, а сверло подаётся через кондуктор с допуском ±0,05 мм. Настройка выполняется по эталонному образцу с помощью индикатора часового типа. При диаметрах свыше 50 мм рекомендуется использовать двухопорные люнеты, предотвращающие прогиб заготовки под весом сверлильной головки.
Лазерные центроискатели обеспечивают точность до ±0,02 мм при работе с прутками от 5 до 100 мм. Устройство крепится на шпиндель станка, проецируя перекрестие на торец заготовки. Оператор вручную совмещает метку с центром прутка, после чего фиксирует координаты. Для материалов с низкой отражающей способностью (например, чугун) применяют лазеры с длиной волны 635–650 нм и мощностью 1–3 мВт. Недостаток метода – чувствительность к вибрациям станка.
При сверлении глубоких отверстий (L/D > 10) используют метод «обратного сверления». Пруток зажимается в патроне токарного станка, а сверло подаётся с задней бабки через направляющую втулку. Центровка достигается за счёт вращения заготовки со скоростью 100–300 об/мин, при этом сверло остаётся неподвижным. Для сталей с σв > 800 МПа применяют сверла с внутренним подводом СОЖ под давлением 20–30 бар, что снижает увод на 40–60%.
Координатно-расточные станки с ЧПУ позволяют центровать сверло с точностью ±0,01 мм. Заготовка базируется по двум взаимно перпендикулярным поверхностям, а центр определяется по результатам сканирования торца щупом. Для прутков неправильной формы (например, горячекатаных) предварительно выполняют черновую обработку торца фрезой. Программа корректирует положение сверла с учётом тепловых деформаций шпинделя, измеряемых термопарами.
В условиях единичного производства применяют метод «пробных сверлений». На торце прутка размечают окружность диаметром 0,8–0,9 от диаметра сверла, затем выполняют неглубокое (2–3 мм) сверление. По смещению стружки относительно разметки корректируют положение заготовки. Для повышения точности используют сверла с подточкой поперечной кромки (угол 55°), что снижает усилие подачи на 25–30% и уменьшает увод.
Электромагнитные центроискатели работают по принципу индуктивной разности потенциалов. Датчик, установленный на сверлильной головке, сканирует торец прутка, определяя геометрический центр с погрешностью ±0,03 мм. Метод эффективен для немагнитных материалов (алюминий, титан, нержавеющие стали), где механические способы дают ошибку до 0,2 мм из-за низкой твёрдости. Частота сканирования – 50–100 Гц, время центровки – 10–15 секунд.
Для прутков малого диаметра (менее 5 мм) используют оптические проекторы с увеличением 20–50х. Заготовка зажимается в цанговом патроне, а её торец проецируется на экран с перекрестием. Оператор вручную совмещает центр прутка с меткой, после чего фиксирует координаты. При работе с вольфрамом или молибденом применяют красные светофильтры, улучшающие контрастность изображения. Точность метода ограничена разрешающей способностью оптики и составляет ±0,015 мм.
Режимы сверления: скорость и подача для разных металлов
Скорость резания и подача при сверлении металлических прутков зависят от твердости материала, диаметра сверла и типа оборудования. Для углеродистых сталей (Ст3, Ст20) оптимальная скорость резания составляет 20–30 м/мин при диаметре сверла 5–10 мм. Подача – 0,1–0,2 мм/об. При увеличении диаметра до 20 мм скорость снижают до 15–20 м/мин, а подачу увеличивают до 0,25–0,35 мм/об. Превышение этих значений ведет к перегреву сверла и ускоренному износу режущих кромок.
Нержавеющие стали (12Х18Н10Т, AISI 304) требуют снижения скорости резания до 8–15 м/мин из-за высокой вязкости и склонности к наклепу. Подача для сверл диаметром 5–12 мм – 0,05–0,15 мм/об. При работе с титановыми сплавами (ВТ6, Grade 5) скорость резания не должна превышать 5–10 м/мин, а подача – 0,03–0,1 мм/об. Использование СОЖ обязательно, иначе сверло быстро затупится или сломается.
Алюминиевые сплавы (Д16, АМг6) сверлят на высоких скоростях – 80–120 м/мин для диаметров 3–10 мм. Подача – 0,2–0,4 мм/об. При сверлении меди и латуни скорость резания достигает 60–90 м/мин, подача – 0,15–0,3 мм/об. Для бронзы (БрАЖ9-4) параметры аналогичны, но подачу снижают до 0,1–0,2 мм/об из-за абразивных включений. Без охлаждения стружка налипает на сверло, ухудшая качество отверстия.
Чугун (СЧ20, ВЧ50) сверлят на скоростях 15–25 м/мин с подачей 0,15–0,3 мм/об. Твердые чугуны (более 200 HB) требуют снижения скорости до 10–15 м/мин. Для закаленных сталей (HRC 45–55) используют твердосплавные сверла с скоростью резания 5–10 м/мин и подачей 0,02–0,08 мм/об. Превышение режимов приводит к выкрашиванию режущих кромок.
При выборе режимов учитывают тип сверла. Быстрорежущие (HSS) подходят для большинства сталей и цветных металлов, но для твердых материалов эффективнее твердосплавные (VHM). Например, для сверления инструментальной стали (У8, У10) твердосплавным сверлом диаметром 8 мм скорость резания – 12–18 м/мин, подача – 0,05–0,12 мм/об. Быстрорежущее сверло в таких условиях быстро затупится.
Корректировка режимов необходима при изменении условий. На ручных станках скорость снижают на 20–40% из-за нестабильности подачи. При сверлении тонкостенных прутков подачу уменьшают, чтобы избежать деформации. Для точного центрирования используют предварительное засверливание центровочным сверлом с подачей 0,05–0,1 мм/об и скоростью 15–20 м/мин независимо от материала.
Использование кондукторов и шаблонов для повторяемых отверстий
Шаблоны применяют для серийного сверления отверстий с одинаковым шагом или расположением. Изготавливают их из листового металла толщиной 3–6 мм с предварительно просверленными направляющими отверстиями. Для прутков круглого сечения шаблон крепят струбцинами или магнитными держателями, совмещая его базовые кромки с образующей заготовки. При сверлении отверстий под углом 90° к оси прутка используют шаблоны с перпендикулярными направляющими, а для наклонных отверстий – с регулируемым углом наклона (например, 30°, 45°, 60°).
- Точность позиционирования кондукторов: ±0,05 мм для прецизионных работ, ±0,2 мм для общего применения.
- Диаметр направляющих втулок кондуктора должен превышать диаметр сверла на 0,02–0,05 мм для свободного хода без люфта.
- Для сверл диаметром свыше 12 мм используют кондукторы с двумя направляющими втулками – верхней и нижней – для предотвращения увода.
- Шаблоны для многопозиционного сверления оснащают фиксаторами (штифтами, упорами) для быстрой смены положения заготовки.
При работе с кондукторами критически важна жесткость крепления. Для прутков диаметром до 20 мм достаточно ручных тисков или призматических зажимов, для более крупных – гидравлических или пневматических приспособлений. Смазка направляющих втулок кондуктора консистентной смазкой (например, Литол-24) снижает износ и предотвращает заклинивание сверла. При сверлении глухих отверстий в кондукторе предусматривают упор для ограничения глубины, а в шаблонах – маркировку предельной глубины сверления.
Изготовление кондукторов и шаблонов оправдано при партии от 10 однотипных деталей. Для разовых операций используют универсальные кондукторы с регулируемыми упорами или магнитные шаблоны, закрепляемые непосредственно на заготовке. При сверлении отверстий в прутках из нержавеющей стали или титана направляющие втулки кондуктора выполняют из бронзы или латуни, чтобы исключить налипание стружки. Периодическая проверка износа втулок (допустимый зазор – не более 0,1 мм) и калибровка шаблонов по контрольным отверстиям гарантируют стабильность результатов.
Контроль глубины и диаметра отверстия в процессе работы
Диаметр отверстия проверяйте калиброванными пробками или штангенциркулем с ценой деления 0,01 мм. Измерения проводите в трёх точках по длине отверстия: у входа, в середине и у дна. Разброс значений не должен превышать 0,02 мм для отверстий до 10 мм и 0,05 мм для отверстий свыше 10 мм. Если разница больше – замените сверло или скорректируйте режимы резания.
- Для сверл диаметром до 5 мм используйте микрометрические нутромеры с точностью 0,001 мм.
- При сверлении глухих отверстий применяйте глубиномеры с нониусной шкалой или цифровые индикаторы.
- Избегайте измерений сразу после сверления – дайте заготовке остыть до комнатной температуры, иначе тепловое расширение исказит результаты.
При работе на станках с ЧПУ глубину контролируйте через программные ограничители и датчики обратной связи. Настройте параметр G98 (возврат в исходную плоскость) с запасом 0,3–0,5 мм для предотвращения касания сверла дна отверстия. Для диаметра используйте встроенные лазерные измерители или контактные датчики, интегрированные в систему управления. Погрешность таких систем составляет ±0,005 мм, что достаточно для большинства задач.
Сверла с покрытием TiN или TiAlN изнашиваются медленнее, но требуют более частого контроля диаметра. После каждых 50 отверстий проверяйте режущую кромку на наличие сколов и измеряйте диаметр по всей длине рабочей части. Если износ превышает 0,03 мм – замените инструмент. Для сверл без покрытия интервал проверки сократите до 20–30 отверстий.
При сверлении глубоких отверстий (соотношение глубины к диаметру более 5:1) используйте ступенчатое сверление с промежуточным контролем. После каждого прохода в 2–3 диаметра очищайте отверстие от стружки и измеряйте глубину и диаметр. Для удаления стружки применяйте сжатый воздух или специальные эжекторы. Если диаметр в середине отверстия меньше, чем у входа, увеличьте подачу СОЖ или снизьте скорость резания на 15–20%.

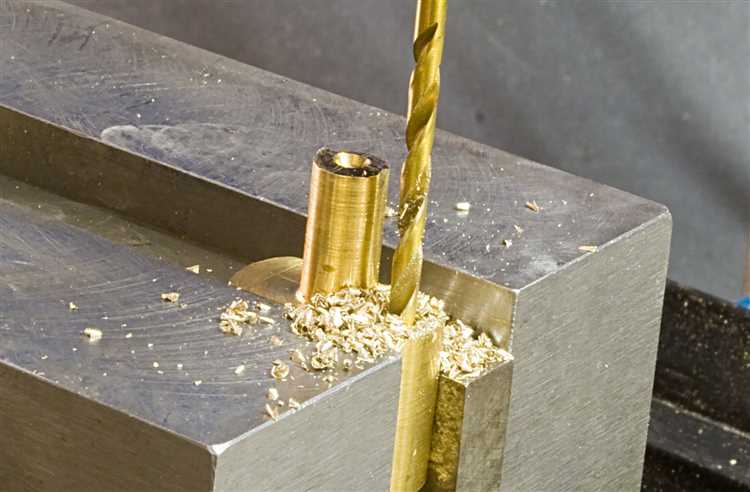

Устранение дефектов: смещение, перекос и заусенцы после сверления
Смещение отверстия от центра прутка на 0,1–0,3 мм устраняется повторным центрированием с использованием кондуктора или координатно-расточного станка. Для прутков диаметром до 20 мм допустимо применение призматических тисков с регулируемыми губками и индикатора часового типа с ценой деления 0,01 мм. При сверлении на токарном станке смещение корректируется подрезкой торца прутка резцом с последующим повторным засверливанием центровочным сверлом Ø3–5 мм на глубину 2–3 диаметров.
Перекос отверстия возникает из-за несоосности шпинделя и заготовки или неправильной фиксации прутка. Для устранения дефекта проверяют биение шпинделя (допуск не более 0,02 мм) и параллельность направляющих станка с помощью контрольной оправки и микрометра. При сверлении на сверлильном станке используют самоцентрирующие патроны с точностью зажима ±0,05 мм или цанговые зажимы с предварительной калибровкой прутка. Угол перекоса свыше 0,5° требует переточки сверла по задней поверхности с уменьшением угла при вершине на 2–3°.
Заусенцы на кромках отверстия удаляют зенковкой с углом 90° или 120° при скорости вращения 300–500 об/мин и подаче 0,05–0,1 мм/об. Для прутков из нержавеющей стали применяют зенковки из быстрорежущей стали Р6М5 с покрытием TiN, снижающим адгезию стружки. Альтернативный метод – электрохимическое полирование в растворе серной и фосфорной кислот (соотношение 1:3) при плотности тока 20–30 А/дм² в течение 1–2 минут. Заусенцы размером более 0,2 мм предварительно снимают шабером с твердосплавной пластиной.
Контроль качества после устранения дефектов проводят с помощью оптического проектора с увеличением 10–20× или индикаторного нутромера с ценой деления 0,001 мм. Допустимое отклонение от соосности – не более 0,05 мм на 100 мм длины прутка, шероховатость поверхности отверстия Ra ≤ 1,6 мкм. При превышении допусков повторяют операцию с уменьшенной подачей сверла на 30–40% и увеличением частоты вращения на 15–20%.
