Драйвер шагового двигателя – ключевой элемент системы управления, отвечающий за точность позиционирования и стабильность работы. Неисправности в его работе проявляются в виде пропуска шагов, неравномерного вращения, перегрева или полного отказа двигателя. Первичная диагностика начинается с проверки питания, сигналов управления и обратной связи, если таковая предусмотрена.
Измерьте ток на фазах двигателя. Для этого подключите мультиметр в режиме измерения переменного тока последовательно с одной из обмоток. Сравните полученное значение с расчетным током драйвера (например, для A4988 максимальный ток – 2 А на фазу). Превышение тока говорит о неверной настройке токоограничивающего резистора или коротком замыкании в обмотках.
Проверьте температурный режим. Рабочая температура драйвера не должна превышать 80–90 °C. Перегрев часто вызван неправильной настройкой тока, недостаточным охлаждением или неисправностью встроенной защиты. Используйте бесконтактный термометр для контроля температуры корпуса. Если драйвер перегревается даже при минимальной нагрузке, замените его или проверьте цепи питания.
Для драйверов с обратной связью (например, TMC5160) протестируйте работу энкодера или датчика Холла. Подайте сигнал на вход ENCA или ENCB и убедитесь, что драйвер корректно обрабатывает обратную связь. Отсутствие реакции на сигналы энкодера свидетельствует о неисправности входных цепей или прошивки драйвера.
Необходимые инструменты и оборудование для диагностики
Для тестирования драйвера под нагрузкой потребуется эквивалент нагрузки – резисторы мощностью не менее 10 Вт с сопротивлением, соответствующим импедансу обмоток двигателя (обычно 1–10 Ом). Например, для двигателя с сопротивлением обмоток 2 Ом и током 2 А подойдут резисторы 2 Ом 20 Вт. Это позволяет имитировать работу двигателя без его подключения, исключая влияние механических факторов на диагностику. Дополнительно используются термопары или бесконтактный термометр (например, Fluke 62 Max) для контроля перегрева силовых элементов драйвера – превышение температуры выше 80°C при номинальной нагрузке свидетельствует о неисправности системы охлаждения или перегрузке.
- Логический анализатор (например, Saleae Logic 8 или аналоги) – для захвата и анализа цифровых сигналов STEP/DIR с разрешением не менее 24 МГц. Позволяет выявлять пропуски импульсов, неверную полярность или несинхронность сигналов, что часто приводит к сбоям в работе двигателя.
- Источник питания с регулируемым напряжением и током (например, Mean Well LRS-350-24 или лабораторный блок питания Riden RD6018) – для подачи стабильного напряжения на драйвер с возможностью ограничения тока. Необходим для проверки работы драйвера в различных режимах нагрузки и исключения влияния нестабильного питания.
- Тестовая плата с переключателями или микроконтроллер (например, Arduino Uno) – для генерации управляющих сигналов STEP и DIR с заданной частотой и скважностью. Позволяет эмулировать работу контроллера и проверять реакцию драйвера на различные последовательности команд.
При работе с высоковольтными драйверами (например, для двигателей с напряжением питания 48 В и выше) обязательно использование изолированных пробников и дифференциальных щупов для осциллографа (например, Tektronix TDP0500). Это исключает риск повреждения оборудования и обеспечивает безопасность при измерениях. Для диагностики драйверов с обратной связью (например, с энкодерами или датчиками Холла) дополнительно потребуется генератор сигналов (например, Rigol DG1022) для имитации сигналов обратной связи и проверки корректности их обработки драйвером.
Проверка питания и напряжения на входе драйвера
Проверьте стабильность питания: пульсации напряжения не должны превышать 100 мВ при нагрузке. Для этого подключите осциллограф к тем же клеммам и запустите двигатель на максимальной скорости. Если пульсации выше допустимых, замените блок питания или добавьте фильтрующий конденсатор емкостью 100–470 мкФ на входе драйвера. Обратите внимание на полярность подключения – неправильное подключение источника питания мгновенно выведет драйвер из строя.
| Драйвер | Входное напряжение (VMOT) | Логическое напряжение (VIO) |
|---|---|---|
| A4988 | 8–35 В | 3–5,5 В |
| DRV8825 | 8,2–45 В | 3–5,5 В |
| TMC2208 | 4,75–36 В | 3–5 В (опционально) |
| TMC2209 | 4,75–29 В | 3–5 В |
Диагностика сигналов управления STEP и DIR
Тестирование обратной связи с энкодером или датчиком положения
Обратная связь от энкодера или датчика положения критична для точного позиционирования шагового двигателя. Начните с проверки физического подключения: убедитесь, что сигнальные провода (A, B, Z для инкрементальных энкодеров или DATA для абсолютных) не имеют обрывов и правильно подключены к соответствующим пинам драйвера или контроллера. Для энкодеров с дифференциальными выходами (например, RS-422) используйте осциллограф с дифференциальным пробником – синфазные помехи свыше 50 мВ могут указывать на некачественное экранирование кабеля.
Для инкрементальных энкодеров проверьте наличие и форму сигналов на каналах A и B. При вращении вала вручную осциллограммы должны представлять собой квадратурные сигналы с фазовым сдвигом 90° и амплитудой, соответствующей логическим уровням (обычно 3,3 В или 5 В). Отсутствие одного из сигналов или их искажение (например, заваленные фронты) свидетельствует о неисправности энкодера либо о проблемах с питанием. Для энкодеров с разрешением 1000 имп/об частота сигналов при вращении со скоростью 60 об/мин составит 1 кГц – используйте этот параметр для калибровки осциллографа.
- Проверьте питание энкодера: напряжение должно соответствовать паспортным данным (обычно 5 В ±5% или 24 В для промышленных моделей). Падение напряжения более чем на 0,2 В от номинала может приводить к сбоям в работе.
- Измерьте потребляемый ток: превышение тока на 30% относительно спецификации (например, 50 мА вместо 35 мА) указывает на короткое замыкание в цепи или деградацию энкодера.
- Для абсолютных энкодеров (SSI, BiSS, SPI) протестируйте протокол обмена: отправьте запрос на чтение данных и сравните полученное значение с ожидаемым. Например, для 12-битного энкодера при повороте на 90° должно возвращаться значение 1024 ±1 LSB.
void loop() {
int currentA = digitalRead(ENCODER_A_PIN);
int currentB = digitalRead(ENCODER_B_PIN);
if (currentA != lastA || currentB != lastB) {
Serial.print("A: "); Serial.print(currentA);
Serial.print(" B: "); Serial.println(currentB);
lastA = currentA;
lastB = currentB;
}
}
Если при вращении вала значения не изменяются или изменяются хаотично, проверьте подтягивающие резисторы (обычно 4,7–10 кОм) на линиях A и B.
Для энкодеров с нулевым импульсом (Z-сигнал) протестируйте его срабатывание. При каждом полном обороте вала на линии Z должен появляться короткий импульс (обычно 1–2 периода сигнала A). Отсутствие импульса или его появление в неверной позиции (например, дважды за оборот) указывает на неисправность энкодера. Для проверки используйте осциллограф с триггером по фронту сигнала Z.
Оцените влияние нагрузки на сигналы энкодера. Подключите двигатель к нагрузке, близкой к рабочей (например, 70% от номинального момента), и вращайте его с постоянной скоростью. Измерьте джиттер сигналов A и B: для качественных энкодеров он не должен превышать 5% от периода сигнала. Превышение этого значения может быть вызвано механическими вибрациями, некачественным креплением энкодера или электромагнитными помехами от драйвера двигателя.
Для систем с замкнутым контуром управления (например, сервоприводы) проведите тест на синхронизацию. Задайте движение на фиксированный угол (например, 180°) и сравните фактическое положение, считанное с энкодера, с заданным. Расхождение более чем на 0,5% от полного оборота (например, 1,8° для 360°) указывает на проблемы с калибровкой драйвера или нелинейность энкодера. В таких случаях выполните процедуру автонастройки PID-регулятора или перекалибруйте энкодер.
При работе с высокоскоростными приложениями (свыше 3000 об/мин) проверьте максимальную частоту сигналов энкодера. Для энкодера с разрешением 2000 имп/об при 3000 об/мин частота составит 100 кГц. Убедитесь, что контроллер успевает обрабатывать сигналы на этой частоте: задержка обработки прерывания не должна превышать 10 мкс. В противном случае используйте аппаратные счетчики микроконтроллера (например, TIM на STM32) или внешний счетчик импульсов (например, LS7366R).
Проверка нагрева и теплового режима драйвера
Драйверы шаговых двигателей, такие как TMC2208, DRV8825 или A4988, рассчитаны на работу в диапазоне температур от -20°C до +85°C, но превышение +60°C уже требует внимания. Измеряйте температуру корпуса драйвера бесконтактным термометром или термопарой в трех точках: центр микросхемы, радиатор (если установлен) и область силовых ключей. Для DRV8825 критическая температура – +125°C, при достижении которой срабатывает встроенная защита, но регулярная работа выше +70°C сокращает срок службы на 30–50%.
Нагрев зависит от тока, подаваемого на двигатель, и эффективности охлаждения. Например, при токе 1.5 А и отсутствии радиатора DRV8825 нагревается до +55°C за 10 минут непрерывной работы, а с алюминиевым радиатором 20×20×10 мм – до +40°C. Для TMC2208 в режиме StealthChop2 при тех же условиях температура не превышает +45°C без радиатора. Если драйвер греется сильнее, проверьте соответствие тока номиналу двигателя (например, NEMA 17 с сопротивлением обмотки 2.8 Ом требует не более 1.2 А) и качество пайки контактов.
Тепловой режим нарушается из-за неправильной вентиляции или близкого расположения источников тепла. Минимальное расстояние между драйверами в сборке – 15 мм; при меньшем зазоре температура соседних плат повышается на 10–15%. Используйте принудительное охлаждение при плотном монтаже: вентилятор 40×40 мм с расходом воздуха 5 CFM снижает температуру на 20–25%. Для пассивного охлаждения подходят радиаторы с тепловыми трубками, но их эффективность падает на 40% при горизонтальном расположении.
| Драйвер | Макс. ток (А) | Температура без радиатора (°C) | Температура с радиатором (°C) |
|---|---|---|---|
| A4988 | 1.0 | +50 | +35 |
| DRV8825 | 1.5 | +65 | +45 |
| TMC2208 | 1.4 | +45 | +30 |

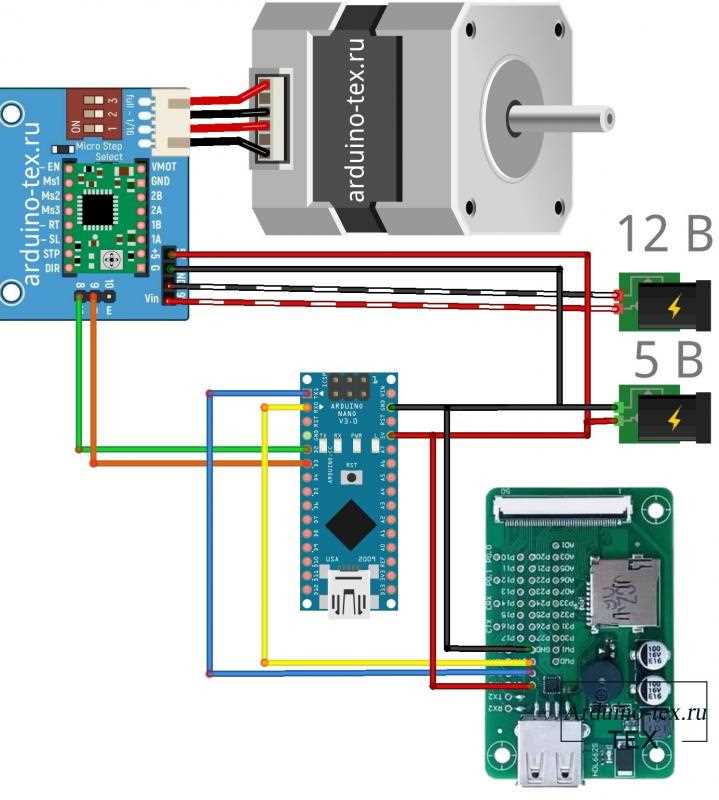

Анализ работы двигателя при ручном управлении импульсами
Ручное управление шаговым двигателем через подачу одиночных импульсов на вход STEP драйвера – метод диагностики, позволяющий выявить неисправности, не обнаруживаемые при автоматическом режиме. Для проверки используйте генератор импульсов с частотой 1–10 Гц и скважностью 50%. Начните с минимальной частоты (1 Гц), наблюдая за реакцией вала: каждый импульс должен вызывать четкое перемещение на один шаг (например, 1,8° для двигателей NEMA 17). Отсутствие движения или неравномерные шаги указывают на проблемы с драйвером, питанием или механической нагрузкой.
При подаче импульсов контролируйте ток потребления двигателя с помощью амперметра, подключенного последовательно с обмотками. Для драйверов с регулировкой тока (например, DRV8825) установите значение, равное 70–80% от номинального тока двигателя. Если ток превышает расчетное значение на 20% и более при отсутствии нагрузки, проверьте настройки драйвера или замените его. Аномальные скачки тока во время шагов свидетельствуют о коротком замыкании в обмотках или неисправности MOSFET-транзисторов драйвера.
Для оценки точности позиционирования используйте энкодер с разрешением не менее 1000 импульсов на оборот. Сравните количество поданных импульсов с фактическим углом поворота вала. Допустимая погрешность – не более ±0,5 шага. Превышение этого значения говорит о пропуске шагов, вызванном недостаточным током, механическим заеданием или неверной настройкой микрошагового режима. В режиме 1/16 шага проверьте равномерность движения: неравномерные рывки указывают на дефект драйвера или нестабильное питание.
Подавайте импульсы с разной длительностью (от 1 до 10 мкс) и фиксируйте минимальное время, при котором двигатель стабильно реагирует. Для большинства драйверов (TMC2208, A4988) минимальная длительность импульса составляет 1–2 мкс. Если двигатель не реагирует на импульсы короче 5 мкс, проверьте качество сигнальной линии: используйте экранированный кабель с волновым сопротивлением 50 Ом и длиной не более 1 м. Подтяните сигнальные линии к питанию через резисторы 1–10 кОм для устранения помех.
Тестируйте двигатель в обоих направлениях вращения, подавая сигналы на вход DIR. Изменение направления должно происходить мгновенно, без задержек или дополнительных шагов. Если вал продолжает вращаться в прежнем направлении после смены DIR, проверьте логический уровень на входе: для большинства драйверов высокий уровень (3,3–5 В) соответствует одному направлению, низкий (0–0,8 В) – другому. Нестабильность уровня сигнала DIR приводит к случайным сменам направления, что критично для систем позиционирования.
При ручном управлении обратите внимание на нагрев двигателя и драйвера. Допустимая температура корпуса двигателя – до 80°C, драйвера – до 60°C. Превышение этих значений при отсутствии нагрузки указывает на неверную настройку тока или дефект драйвера. Используйте тепловизор или термопару для локализации перегрева: горячие точки на плате драйвера часто соответствуют неисправным компонентам (диоды Шоттки, конденсаторы фильтра).
Для комплексного анализа записывайте осциллограммы сигналов STEP, DIR и напряжения на обмотках двигателя. На осциллографе с полосой пропускания не менее 50 МГц проверьте фронты импульсов: время нарастания/спада должно быть менее 100 нс. Искаженные фронты или выбросы напряжения свидетельствуют о проблемах с заземлением или недостаточной емкости фильтрующих конденсаторов. Сравните форму сигналов с эталонными осциллограммами из документации на драйвер – отклонения указывают на конкретные неисправности.

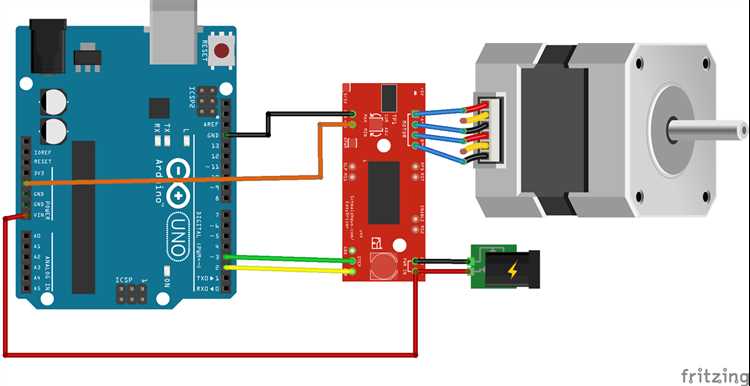

Поиск неисправностей в цепях защиты и ограничения тока
Первым шагом проверьте резисторы ограничения тока (обычно номиналом 0,1–1 Ом) на плате драйвера. Измерьте их сопротивление мультиметром в режиме омметра: отклонение более 10% от номинала указывает на перегрев или обрыв. Если резисторы в норме, переходите к транзисторам или MOSFET-ключам, управляющим током. Проверьте напряжение на затворе относительно истока – при отсутствии сигнала (0 В или плавающее значение) неисправен драйвер затвора или микроконтроллер.
Проверьте конденсаторы фильтрации в цепях питания драйвера: вздутые или с утечкой корпуса элементы приводят к нестабильной работе защиты. Измерьте ESR конденсаторов (особенно электролитических) – значения выше 1 Ом для 100 мкФ и 0,5 Ом для 1000 мкФ критичны. При подозрении на ложное срабатывание защиты отключите двигатель и подайте питание на драйвер: если *nFAULT* остается активным, неисправен компаратор или источник опорного напряжения (например, делитель на резисторах 10 кОм).
В схемах с термозащитой измерьте сопротивление термистора (NTC) при комнатной температуре – для 10 кОм-термисторов допустимое отклонение ±5%. При нагреве драйвера до 60–70°C сопротивление должно упасть до 1–2 кОм; если изменений нет, замените термистор. Для драйверов с программной защитой (например, TMC2209) считайте регистры состояния через UART: коды ошибок *0x04* (перегрузка) или *0x08* (перегрев) указывают на неисправность в цепях обратной связи.
Методы замены и сравнения с заведомо исправным драйвером
После замены проведите тестовый запуск с минимальной нагрузкой. Задайте последовательность из 100–200 шагов с частотой 100–500 Гц через сигнал STEP, контролируя ток потребления мультиметром. Для драйверов с микрошаговым режимом (например, 1/16) проверьте плавность вращения: рывки или неравномерное движение указывают на несовместимость настроек или неисправность двигателя. Если симптомы исчезли, оригинальный драйвер подлежит замене или ремонту.
- Сравнение параметров работы: измерьте падение напряжения на токоизмерительных резисторах (обычно 0,1–0,5 Ом) при одинаковой нагрузке. Разница более 10% свидетельствует о деградации выходных каскадов.
- Температурный режим: после 5 минут работы температура корпуса исправного драйвера не должна превышать 60°C (для моделей без радиатора). Превышение указывает на перегрузку или неисправность.
При отсутствии идентичного драйвера используйте аналог с близкими характеристиками, но учитывайте ограничения. Например, замена TMC2208 (бесшумный режим) на A4988 (без микрошагов) приведет к повышенному шуму и вибрации. В таких случаях скорректируйте прошивку контроллера: измените параметры микрошагов (M906 в Marlin) или уменьшите ток (VREF на потенциометре драйвера). Для драйверов с SPI-интерфейсом (TMC5160) потребуется перенастройка регистров через программное обеспечение.
Если замена драйвера не устранила проблему, проверьте сопутствующие компоненты. Измерьте сопротивление обмоток двигателя: для NEMA 17 оно должно составлять 1,5–4 Ом. Проверьте целостность кабелей и разъемов – обрыв или короткое замыкание в цепи питания или сигналов приведет к некорректной работе. Убедитесь в стабильности напряжения источника питания: пульсации более 5% вызывают сбои в работе драйвера.
Для диагностики сложных случаев используйте метод поэтапного исключения. Подключите двигатель напрямую к контроллеру без драйвера (только для теста!) и подайте сигналы STEP/DIR с частотой 1–10 Гц. Если двигатель вращается рывками или не реагирует, неисправен сам двигатель или контроллер. В противном случае проблема локализована в драйвере или его обвязке. Зафиксируйте результаты каждого этапа для последующего анализа.
