Светодиодные гирлянды выходят из строя чаще, чем кажется. Причина – не только механические повреждения, но и перепады напряжения, некачественная пайка или деградация самих LED-элементов. Мультиметр позволяет локализовать проблему за 10–15 минут, не разбирая конструкцию полностью. В этом руководстве – только рабочие методы, без теории о принципах работы диодов или истории изобретения мультиметра.
Перед началом отключите гирлянду от сети. Даже маломощные модели на 12–24 В могут дать ложные показания или повредить прибор, если проверка проводится под напряжением. Используйте режим прозвонки диодов (символ диода на переключателе) или измерения сопротивления (200 Ом–2 кОм). Если мультиметр не поддерживает прозвонку, выставьте предел 2 В в режиме постоянного напряжения – этого достаточно для проверки падения напряжения на светодиоде.
Первый шаг – проверка целостности цепи. Подключите щупы к крайним контактам гирлянды. Сопротивление исправной цепи на 220 В обычно составляет 50–300 Ом (зависит от количества диодов и их типа). Если прибор показывает OL (обрыв) или 0 Ом (короткое замыкание), проблема в проводе или блоке питания. Для гирлянд на 12 В сопротивление должно быть в пределах 10–100 Ом.
Последний этап – проверка блока питания. Измерьте выходное напряжение на контактах, к которым подключается гирлянда. Для моделей на 220 В оно должно быть 31–36 В (для гирлянд с последовательным подключением) или 12–24 В (для параллельных схем). Если напряжение отсутствует или сильно занижено, проблема в трансформаторе или выпрямителе. Не пытайтесь ремонтировать блок питания без опыта – замените его на аналогичный по характеристикам.

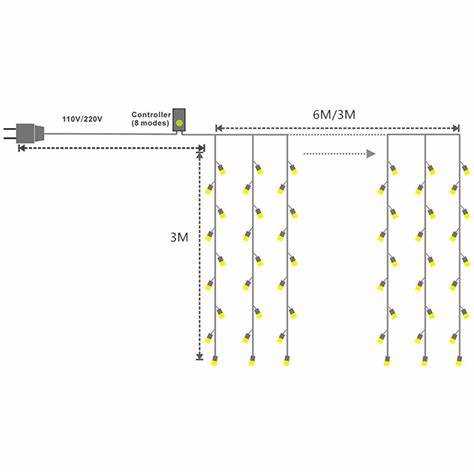

Какие режимы мультиметра использовать для диагностики гирлянды
Для проверки целостности цепи гирлянды используйте режим прозвонки (символ диода или звуковой волны). Установите щупы на контакты вилки или между соседними светодиодами. Если мультиметр издаёт звуковой сигнал или показывает сопротивление близкое к нулю – участок исправен. Отсутствие реакции указывает на обрыв провода или перегоревший светодиод. Этот режим подходит для быстрой оценки всей цепи без разборки гирлянды.
Режим измерения постоянного напряжения (DCV) на пределе 20 В поможет выявить проблемы с питанием. Подключите гирлянду к сети и замерьте напряжение на входе и выходе контроллера (если он есть). Нормальное значение – 3–5 В на светодиодах при питании от блока 220 В через трансформатор. Если напряжение отсутствует или сильно занижено – неисправен блок питания, выпрямитель или контроллер.
Для проверки отдельных светодиодов переключите мультиметр в режим тестирования диодов (обычно совмещён с прозвонкой). Коснитесь анода (+) красным щупом, катода (−) – чёрным. Исправный светодиод слабо засветится, а прибор покажет падение напряжения 1,8–3,3 В в зависимости от цвета. Если показаний нет или светодиод не светится – он неисправен. Учтите: некоторые мультиметры не дают достаточного тока для яркого свечения, поэтому слабое мерцание – норма.
При подозрении на короткое замыкание или утечку тока используйте режим измерения сопротивления (Ω) на пределе 200 Ом или 2 кОм. Отключите гирлянду от сети и замерьте сопротивление между проводами. Нормальное значение – десятки или сотни ом для исправной цепи. Сопротивление близкое к нулю указывает на короткое замыкание, а бесконечность – на обрыв. Для проверки изоляции между проводами и корпусом установите предел 2 МОм: показания должны стремиться к бесконечности.
В гирляндах с RGB-светодиодами или адресной подсветкой дополнительно проверьте сигнальные линии в режиме измерения переменного напряжения (ACV) на пределе 20 В. Замерьте напряжение на управляющих контактах контроллера: для WS2812B и аналогов оно должно составлять 0,5–1,5 В при активном сигнале. Отсутствие колебаний напряжения говорит о неисправности контроллера или обрыве сигнальной линии. Для точной диагностики потребуется осциллограф, но мультиметр поможет выявить явные проблемы.
Как подготовить гирлянду и мультиметр к проверке
Настройте мультиметр на режим проверки диодов (символ диода или звуковой сигнал) – этот режим подходит для большинства светодиодов, так как позволяет измерять прямое падение напряжения (обычно 1,8–3,3 В в зависимости от цвета). Для гирлянд с последовательным подключением светодиодов выберите предел измерения постоянного напряжения не менее 20 В, чтобы охватить суммарное напряжение цепи. Проверьте щупы на целостность, соединив их между собой: исправный прибор покажет 0 Ом или издаст звуковой сигнал. Если мультиметр поддерживает функцию автоматического выбора диапазона, активируйте её для упрощения процесса.
| Элемент гирлянды | Параметр проверки | Ожидаемое значение |
|---|---|---|
| Светодиод (красный) | Прямое падение напряжения | 1,8–2,2 В |
| Светодиод (синий/белый) | Прямое падение напряжения | 3,0–3,3 В |
| Резистор токоограничивающий | Сопротивление | От 100 Ом до 1 кОм (зависит от схемы) |
Проверка целостности проводов и контактов в цепи гирлянды
Переключите мультиметр в режим прозвонки (символ диода или звукового сигнала) и подключите щупы к противоположным концам провода гирлянды. Если прибор издаёт звуковой сигнал или показывает сопротивление близкое к нулю (обычно до 1–5 Ом), провод исправен. Отсутствие сигнала или высокое сопротивление (десятки Ом и выше) указывает на обрыв. Проверяйте каждый провод отдельно, особенно в местах пайки или соединений с патронами светодиодов – там чаще всего возникают микротрещины или окисление.
Для проверки контактов отсоедините гирлянду от сети и разберите проблемные участки: разъёмы, клеммы или места скруток. Осмотрите контакты на наличие тёмных пятен, зелёного налёта (окисление меди) или следов оплавления. Зачистите их мелкозернистой наждачной бумагой (P600–P1000) или ластиком, затем протрите спиртом. Плотно прижмите щупы мультиметра к очищенным поверхностям – сопротивление должно быть стабильным и минимальным. Если контакт не восстанавливается, замените повреждённый участок проводом сечением не менее 0,5 мм² с термоусадочной трубкой для изоляции.
Определение неисправных светодиодов без разборки гирлянды
Измерение напряжения на разных участках гирлянды
Перед началом проверки установите мультиметр в режим измерения постоянного напряжения (DCV) с пределом 20 В. Большинство светодиодных гирлянд работают от 12–24 В, поэтому этот диапазон оптимален. Подключите щупы к соответствующим гнёздам: красный – к VΩmA, чёрный – к COM. Если гирлянда питается от сети через адаптер, измерьте напряжение на его выходе – оно должно совпадать с указанным на корпусе (например, 12 В ±10%).
- Участок с пониженным напряжением (менее 1 В на светодиод) – проверьте контакты пайки или замените неисправный элемент.
- Напряжение на всей гирлянде близко к нулю – обрыв в цепи питания или неисправность адаптера.
- Показания скачут при касании щупами – плохой контакт в разъёме или окисление проводов.
Для гирлянд с параллельным подключением светодиодов (например, в виде сетки) измеряйте напряжение на каждой ветви отдельно. Подключите щупы к точкам входа и выхода тока в ветвь. Если одна из ветвей показывает 0 В, а остальные – номинальное значение, проблема локализована. В таких схемах часто выходят из строя диоды Шоттки или предохранители на плате управления – проверьте их мультиметром в режиме прозвонки.
Завершите проверку измерением напряжения на последнем светодиоде. Если оно близко к нулю, но адаптер выдаёт номинал, ищите обрыв в проводе или неисправный светодиод в конце цепи. При стабильных 2–3 В на последнем элементе гирлянда исправна. Запишите все показания – они пригодятся для сравнения при повторной диагностике или замене компонентов.
Поиск короткого замыкания в цепи светодиодной гирлянды
Короткое замыкание в гирлянде чаще всего возникает из-за повреждения изоляции проводов или пробоя светодиодов. Начните с визуального осмотра: ищите оплавленные участки, потемнения на плате или проводах, следы перегрева. Особое внимание уделите местам пайки и соединениям – там чаще всего нарушается контакт. Если гирлянда состоит из нескольких сегментов, отключите их поочередно и проверьте сопротивление мультиметром в режиме прозвонки (200 Ом). При коротком замыкании прибор покажет значение близкое к нулю или издаст звуковой сигнал.
Для локализации неисправности разделите гирлянду на участки. Подключите мультиметр в режиме измерения сопротивления между фазным и нулевым проводами. Если сопротивление стремится к нулю – замыкание в этом сегменте. Проверяйте каждый отрезок отдельно, двигаясь от источника питания к концу гирлянды. В гирляндах с параллельным подключением светодиодов замыкание может возникать в одном из каналов – прозванивайте каждый проводник отдельно.
При обнаружении участка с замыканием вскройте изоляцию в проблемной зоне. Осмотрите провода на предмет соприкосновения жил или касания с металлическими элементами корпуса. Если замыкание вызвано неисправным светодиодом, замените его или обрежьте участок цепи, восстановив соединение перемычкой. В гирляндах с контроллером проверьте плату на наличие вздутых конденсаторов или пробитых транзисторов – они также могут вызывать короткое замыкание.
После устранения неисправности проверьте гирлянду под напряжением, но не более 5 секунд. Если замыкание устранено, ток не должен превышать номинальное значение для данной модели (обычно 0,2–0,5 А на метр). При повторном срабатывании защиты или перегреве проводов ищите скрытые дефекты – например, микротрещины в изоляции или внутренние повреждения светодиодов.
Что делать, если мультиметр не показывает неисправностей, а гирлянда не работает
Первым делом проверьте блок питания гирлянды. Даже если мультиметр показывает напряжение на выходе, реальное значение может быть ниже номинального из-за деградации компонентов. Подключите гирлянду к заведомо исправному блоку питания с аналогичными характеристиками (например, 5 В / 2 А для USB-гирлянд или 12 В / 1 А для сетевых моделей). Если гирлянда заработала – замените блок питания.
Изучите схему подключения светодиодов. В гирляндах часто используется последовательно-параллельное соединение, где выход из строя одного светодиода в цепочке может не фиксироваться мультиметром, но блокировать работу всей группы. Прозвоните каждую цепочку отдельно, установив мультиметр в режим проверки диодов (светодиоды должны слабо светиться при прямом подключении щупов). Если цепочка не реагирует – ищите обрыв или неисправный светодиод методом исключения.
Проверьте контроллер гирлянды, если она управляется микросхемой. Даже при исправном питании контроллер может не выдавать сигнал на светодиоды из-за сбоя прошивки или повреждения микросхемы. Отключите гирлянду от контроллера и подайте питание напрямую на светодиодные цепочки. Если они загорятся – проблема в контроллере. Попробуйте перепрошить его (если есть возможность) или замените на аналогичный.
Обратите внимание на пайку и контакты. Окисление, холодная пайка или микротрещины в дорожках платы могут вызывать нестабильную работу. Осмотрите места пайки под лупой, особенно в зонах сгибов проводов. Прозвоните каждый контакт на плате, включая разъемы и кнопки управления. При обнаружении дефектов – пропаяйте проблемные участки паяльником с тонким жалом (температура 250–300 °C).
Проверьте наличие паразитных наводок или коротких замыканий. В гирляндах с длинными проводами возможны наводки от соседних цепей, особенно если провода идут параллельно силовым кабелям. Отключите гирлянду от сети и прозвоните провода между собой на короткое замыкание. Если сопротивление между проводами близко к нулю – ищите место повреждения изоляции. Изолируйте провода термоусадкой или изолентой.
Протестируйте гирлянду на другом источнике питания с регулируемым напряжением. Начните с напряжения на 10–15% ниже номинального (например, 4,5 В вместо 5 В) и постепенно увеличивайте до номинала. Если гирлянда заработает при пониженном напряжении – проблема в блоке питания или контроллере, который не выдерживает нагрузку. В этом случае замените блок питания на модель с запасом по току (например, 2 А вместо 1 А).
Если все проверки не дали результата, разберите гирлянду на отдельные сегменты и протестируйте каждый из них по очереди. Начните с последнего сегмента, подключая его напрямую к блоку питания. Если сегмент работает – переходите к следующему. Таким образом можно локализовать неисправный участок. При обнаружении неработающего сегмента замените его или отремонтируйте, заменив поврежденные светодиоды или восстановив пайку.
