Плавное включение габаритов и ближнего света – не только эстетическая доработка, но и способ продлить срок службы ламп и реле. Стандартная схема подает напряжение скачком, что приводит к резкому нагреву нити накала и сокращает ресурс осветительных элементов на 15–20%. Решение – установка модуля плавного розжига, который за 0,8–1,2 секунды увеличивает ток с 0 до 12 В, снижая термическую нагрузку.
Для реализации потребуется контроллер на базе микросхемы LM358 или готовый модуль PWM-регулятора с функцией soft-start. Альтернатива – использование реле с задержкой включения, например, Hella 4RA 003 750-011, которое обеспечивает плавный выход на рабочий режим за 0,5–0,7 секунды. Важно учитывать ток нагрузки: для галогенных ламп мощностью 55 Вт потребуется схема, выдерживающая 4,6 А, а для светодиодных – не менее 1 А.
Монтаж начинается с отключения аккумулятора и разборки блока предохранителей. Модуль подключается параллельно штатной цепи через диод 1N4007, чтобы исключить обратные токи. Для стабилизации работы при низких температурах (-10°C и ниже) рекомендуется добавить конденсатор 1000 мкФ/25 В на входе питания. Проверка схемы проводится мультиметром в режиме измерения напряжения: при включении света оно должно плавно подниматься с 0 до 12 В без скачков.
Ошибки при установке – неправильная полярность, недостаточная изоляция контактов или использование проводов сечением менее 1,5 мм² – могут привести к перегреву и короткому замыканию. Для защиты цепи обязательно устанавливайте предохранитель на 10 А перед модулем. Если штатная проводка не рассчитана на дополнительную нагрузку, замените участок от реле до фар на провод с двойной изоляцией и сечением 2,5 мм².
Какие компоненты нужны для сборки схемы плавного зажигания
Для сборки схемы плавного включения света потребуются компоненты, обеспечивающие регулировку тока и защиту цепи. Основные элементы:
- Микроконтроллер (например, ATtiny85 или Arduino Nano) – управляет временем нарастания напряжения.
- MOSFET-транзистор (IRFZ44N или IRLB8743) – ключевой элемент для плавного изменения яркости ламп.
- Резисторы (1 кОм, 10 кОм, 100 кОм) – задают параметры цепи обратной связи и ограничивают ток.
- Конденсатор (100 мкФ, 25 В) – сглаживает скачки напряжения при включении.
- Диод (1N4007) – защищает схему от обратных токов.
- Стабилизатор напряжения (7805) – обеспечивает питание микроконтроллера.
- Потенциометр (10 кОм) – позволяет регулировать скорость плавного включения.
Дополнительно понадобятся макетная плата для тестирования, провода с сечением не менее 1,5 мм² для подключения к автомобильной сети, а также термоусадочные трубки или изолента для изоляции соединений. При выборе MOSFET-транзистора обращайте внимание на максимальный ток (не менее 20 А для ближнего света) и напряжение сток-исток (минимум 40 В). Для стабильной работы схемы рекомендуется использовать керамические конденсаторы параллельно электролитическим – это снизит высокочастотные помехи.
Как выбрать подходящий резистор и конденсатор для регулировки времени
Время плавного включения света определяется постоянной времени RC-цепи, где R – сопротивление резистора (в омах), а C – ёмкость конденсатора (в фарадах). Формула: τ = R × C. Для автомобильных ламп накаливания или светодиодов с рабочим напряжением 12 В типичное время задержки составляет 0,5–3 секунды. Например, при R = 10 кОм и C = 220 мкФ τ ≈ 2,2 секунды.
Резистор выбирают по мощности и сопротивлению. Мощность рассчитывается по формуле P = U² / R, где U – напряжение питания (12 В). Для R = 10 кОм P ≈ 0,014 Вт, но на практике используют резисторы на 0,25–0,5 Вт для запаса. Сопротивление подбирают в диапазоне 1–100 кОм: меньшие значения ускоряют заряд конденсатора, большие – замедляют. Избегайте резисторов ниже 1 кОм, чтобы не перегружать цепь.
Конденсатор должен быть электролитическим с рабочим напряжением не менее 16 В (для запаса). Ёмкость зависит от требуемой задержки:
- 100 мкФ – ≈1 секунда при R = 10 кОм;
- 470 мкФ – ≈4,7 секунды при том же R;
- 1000 мкФ – ≈10 секунд.
Не используйте керамические или пленочные конденсаторы – их ёмкость слишком мала для заметной задержки.
Температурная стабильность критична для автомобильных условий. Резисторы с металлопленочным покрытием (серия MF) или углеродные (серия CF) выдерживают температуры от −40 до +125 °C. Конденсаторы выбирайте с низким током утечки: алюминиевые электролитические серии Nichicon UHE или Panasonic FM подходят лучше всего. Избегайте дешёвых конденсаторов – они теряют ёмкость при нагреве.
Для точной настройки времени используйте подстроечный резистор (потенциометр) на 50–100 кОм. Это позволит корректировать задержку без замены компонентов. Пример схемы: потенциометр в паре с конденсатором 470 мкФ даст диапазон регулировки от 0,5 до 47 секунд. Убедитесь, что потенциометр рассчитан на мощность не менее 0,5 Вт.
Проверяйте расчёты на макете перед пайкой. Подключите RC-цепь к источнику 12 В через лампу или светодиод с токоограничивающим резистором (220–470 Ом). Измерьте время достижения 63% яркости – оно должно совпадать с τ. Если задержка слишком мала, увеличьте R или C; если велика – уменьшите. Для светодиодов учитывайте пороговое напряжение (≈2 В), иначе расчёты будут неточными.
Пошаговая инструкция по подключению реле с задержкой
Выберите реле с функцией задержки включения, например, Hella 4RA 003 500-011 или аналог с параметрами: напряжение 12 В, ток нагрузки не менее 20 А, регулируемая задержка от 0,5 до 10 секунд. Проверьте наличие в комплекте диода обратной полярности (если нет – докупите 1N4007). Подготовьте инструменты: мультиметр, паяльник (40 Вт), термоусадку, клеммы «мама» 6,3 мм и обжимные щипцы.
Отключите аккумулятор автомобиля. Определите цепь питания освещения: найдите провод, идущий от замка зажигания к блоку предохранителей (обычно красный с черной полосой или желтый – уточните по схеме вашей модели). Разрежьте его, оставив запас 10 см для подключения. Зачистите концы на 7 мм, обожмите клеммы и подключите к контактам 85 (управляющий вход) и 86 (масса) реле. Параллельно контакту 85 припаяйте диод катодом к плюсу.
Подключите нагрузку: разрежьте провод, идущий от блока предохранителей к лампам салона (чаще всего коричневый или оранжевый). Один конец подсоедините к контакту 30 реле, второй – к 87. Убедитесь, что сечение проводов соответствует току нагрузки (для 10 А – не менее 1,5 мм²). Закрепите реле на металлической поверхности кузова через штатные отверстия или с помощью саморезов, обеспечив надежный контакт с массой.
Настройте задержку: если реле с потенциометром, поверните регулятор в среднее положение (3–5 секунд). Подключите аккумулятор, включите зажигание и проверьте работу. При необходимости откорректируйте время задержки. Изолируйте все соединения термоусадкой, зафиксируйте провода пластиковыми стяжками. Проверьте отсутствие нагрева реле и проводов при длительной работе освещения.

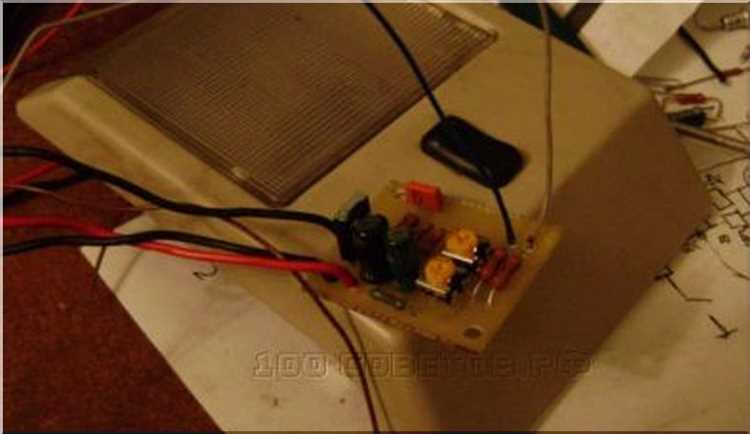

Где разместить дополнительные элементы в салоне автомобиля
Основной контроллер системы плавного включения света удобнее всего размещать под приборной панелью со стороны водителя. Оптимальное место – за пластиковой накладкой в районе левого колена, где проходят штатные жгуты проводки. Это обеспечивает доступ к блоку предохранителей и минимизирует длину проводов до кнопки управления или датчика двери. При монтаже используйте пластиковые стяжки и гофру для защиты кабелей от истирания о металлические кромки кузова.
Датчик освещенности или микроконтроллер с функцией автовключения лучше крепить на лобовом стекле за зеркалом заднего вида. В этой зоне он не будет загораживать обзор, а штатные кронштейны зеркала часто имеют технологические отверстия для прокладки проводов. Альтернативный вариант – установка на верхней кромке торпедо у ветрового стекла, если конструкция автомобиля позволяет скрыть провода под обшивкой стойки.
Кнопку ручного управления плавным светом логично интегрировать в свободный слот центральной консоли или панели приборов. В большинстве автомобилей предусмотрены заглушки диаметром 16–22 мм, под которые можно установить стандартный тактовый переключатель. Для моделей без свободных слотов подойдет монтаж на нижней кромке торпедо рядом с блоком климат-контроля – провода в этом случае прокладываются вдоль штатной проводки под ковролином.
Как проверить работоспособность схемы перед окончательной установкой
Подключите схему к лабораторному блоку питания с регулировкой напряжения от 10 до 14 В. Установите выходное напряжение на 12,6 В – среднее значение для автомобильного аккумулятора. Проверьте ток потребления в режиме ожидания: он не должен превышать 5 мА. Если значение выше, ищите утечки в цепи управления или неисправные компоненты.
Подключите нагрузку – лампу накаливания 12 В мощностью 21 Вт (стандартная автомобильная лампа). Наблюдайте за плавностью включения: время нарастания яркости должно составлять 1–3 секунды. Если лампа загорается мгновенно или мерцает, откорректируйте номиналы времязадающих элементов (резисторов и конденсаторов). Для светодиодных лент проверьте стабильность тока – он не должен превышать 20 мА на канал.
Проверьте работу схемы при пониженном и повышенном напряжении. Установите на блоке питания 11 В – схема должна сохранять работоспособность без сбоев. При 14,5 В (напряжение при работающем генераторе) убедитесь, что компоненты не перегреваются. Если используете полевой транзистор, измерьте падение напряжения на стоке-истоке – оно не должно превышать 0,5 В при полной нагрузке.
Имитируйте реальные условия эксплуатации. Подключите схему к автомобильному аккумулятору через предохранитель на 10 А. Включите зажигание и проверьте реакцию на кратковременные скачки напряжения – для этого резко нажмите на педаль газа. Схема не должна сбрасывать настройки или перезапускаться. Если используете реле, убедитесь, что оно срабатывает без дребезга контактов.
Проверьте защиту от обратной полярности. Подключите питание в обратной полярности на 2–3 секунды – схема должна остаться невредимой. Если используете диод Шоттки, измерьте падение напряжения на нём – оно не должно превышать 0,3 В. Для схем с MOSFET убедитесь, что внутренний диод не пропускает ток в обратном направлении.
Оцените тепловые режимы. После 30 минут работы под нагрузкой температура ключевых компонентов (транзисторов, резисторов, микросхем) не должна превышать 60 °C. Используйте бесконтактный термометр для точных измерений. Если температура выше, увеличьте площадь радиатора или замените компоненты на более мощные.
Завершите проверку тестом на виброустойчивость. Легко постучите по плате рукояткой отвёртки – схема не должна реагировать на механические воздействия. Если используете пайку, убедитесь, что все соединения надёжны. Для схем с микроконтроллерами проверьте стабильность работы при тряске – программа не должна зависать или сбрасываться.

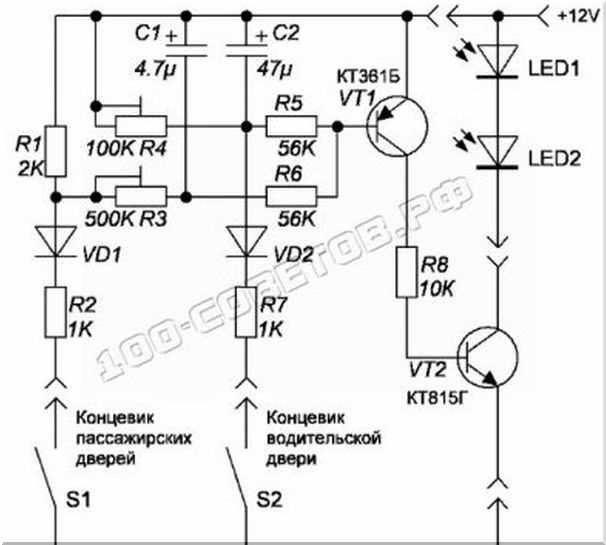

Типичные ошибки при монтаже и способы их устранения
Первая распространённая ошибка – неправильный выбор реле или контроллера с недостаточным током коммутации. Стандартные автомобильные лампы накаливания потребляют 5–10 А, светодиодные – 0,5–2 А на канал, а некорректно подобранное реле (например, на 10 А для 4 ламп по 5 А) приведёт к перегреву контактов и выходу из строя. Решение: суммируйте ток всех подключаемых ламп и выбирайте реле с запасом минимум 30% (для 20 А нагрузки – реле на 30 А). Для светодиодов используйте контроллеры с активным охлаждением или MOSFET-транзисторы, рассчитанные на импульсные токи.
Вторая ошибка – игнорирование полярности и неверное подключение к CAN-шине или штатным цепям. Подключение модуля плавного включения напрямую к проводу подсветки приборной панели без проверки напряжения (12 В или 5 В) вызывает сбои в работе бортовой электроники. Перед монтажом прозвоните цепи мультиметром: красный щуп – на плюс, чёрный – на массу. Если напряжение на проводе пропадает при выключении зажигания, используйте дополнительное реле для питания от аккумулятора. При интеграции с CAN-шиной применяйте гальваническую развязку или специализированные адаптеры (например, *CAN-BUS Decoder*), чтобы избежать конфликтов с блоком управления.
Как настроить скорость плавного включения под свои предпочтения
Скорость плавного включения света регулируется изменением номиналов резисторов и конденсаторов в схеме управления. Для стандартных решений на базе микросхемы NE555 или аналогов (например, LM358) ключевую роль играет времязадающая цепь RC. Увеличение сопротивления резистора (например, с 10 кОм до 47 кОм) или ёмкости конденсатора (с 100 мкФ до 470 мкФ) замедлит нарастание напряжения на выходе, растянув время включения с 0,5 до 3–5 секунд. Для точной настройки используйте подстроечный резистор на 100 кОм и мультиметр в режиме измерения постоянного напряжения, отслеживая линейность сигнала на базе транзистора.
Если схема построена на микроконтроллере (например, Arduino Nano или ATtiny85), скорость задаётся программно через параметры функции analogWrite() или ШИМ-сигнала. В коде измените значение задержки между шагами увеличения яркости: delay(20) даст плавное включение за ~2 секунды, а delay(5) – за 0,5 секунды. Для более гибкой настройки добавьте переменную fadeSpeed, которую можно корректировать через потенциометр, подключённый к аналоговому входу. Пример кода: int fadeSpeed = map(analogRead(A0), 0, 1023, 5, 50); – это позволит регулировать скорость в диапазоне 0,5–5 секунд без перепрошивки.
В готовых модулях плавного включения (например, на базе TLE4209 или специализированных драйверов LED) скорость часто настраивается подбором внешнего резистора или перемычкой на плате. На модуле с маркировкой R1 или SPEED замените заводской резистор на 22 кОм на 100 кОм – это увеличит время включения с 1 до 4 секунд. Перед изменением сверьтесь с datasheet: некоторые микросхемы требуют строгого соблюдения диапазона значений (например, для TLE4209 допустимо 10–100 кОм). При пайке используйте паяльник с регулировкой температуры (300–350°C), чтобы избежать перегрева компонентов.
Для проверки результата подключите осциллограф к выходу схемы: идеальная кривая нарастания напряжения должна быть экспоненциальной или линейной без скачков. Если свет мигает или включается рывками, уменьшите ёмкость конденсатора на 20–30% или добавьте диод (например, 1N4007) параллельно резистору для сглаживания переходных процессов. Записывайте все изменения в схеме – это упростит дальнейшую корректировку под разные сценарии (например, быстрое включение при запуске двигателя и медленное при открытии дверей).
