Сабвуфер расширяет частотный диапазон аудиосистемы до 20–200 Гц, но его эффективность зависит от правильного подключения. Ошибки в соединении приводят к искажениям, перегреву усилителя или даже выходу оборудования из строя. В этой статье – последовательность действий для подключения пассивного или активного сабвуфера к усилителю с учётом типа сигнала, импеданса и мощности.
Для работы потребуются: кабель RCA (для линейного сигнала), акустический провод сечением не менее 2,5 мм² (для пассивных сабвуферов), разъёмы типа «банан» или лужёные наконечники, мультиметр (для проверки сопротивления). Если усилитель не имеет отдельного выхода для сабвуфера, используйте высокоуровневые входы (speaker-level inputs) или фильтр нижних частот (LPF) с частотой среза 80–120 Гц.
Перед подключением отключите питание усилителя и сабвуфера. Проверьте совместимость импеданса: сопротивление сабвуфера должно быть не ниже минимально допустимого для усилителя (обычно 4 Ом). При подключении пассивного сабвуфера через клеммы усилителя используйте параллельное или последовательное соединение в зависимости от требуемого импеданса. Для активных моделей подайте сигнал с предусилителя или ресивера через RCA-кабель, избегая заземляющих петель.
После монтажа настройте фазу сабвуфера (0° или 180°) и уровень сигнала, чтобы избежать «бубнения» на низких частотах. Проверьте отсутствие наводок и фонового шума, особенно при использовании длинных кабелей. Если усилитель перегревается, уменьшите уровень низких частот или проверьте качество соединений.
Выбор правильных кабелей и разъемов для соединения
Для подключения сабвуфера к усилителю критически важно использовать кабели с соответствующим сечением и типом разъемов. Минимальное сечение проводов для сигнальных линий (RCA) – 0,5 мм², но для мощных систем (от 300 Вт) рекомендуется 1,0–1,5 мм². При длине кабеля свыше 5 метров сечение увеличивают до 2,5 мм², чтобы избежать потерь сигнала. Для силовых проводов (от аккумулятора к усилителю) сечение выбирают из расчета 1 мм² на каждые 10 А тока: например, для усилителя на 100 А потребуется провод не тоньше 10 мм².
Разъемы RCA – стандарт для аналогового аудиосигнала, но их качество напрямую влияет на помехоустойчивость. Позолоченные контакты (толщина покрытия от 0,3 мкм) снижают окисление и сопротивление, а экранированные кабели с двойной оплеткой минимизируют наводки от бортовой сети автомобиля. Для цифровых подключений (оптика или коаксиал) используют кабели с импедансом 75 Ом и разъемами Toslink или RCA с соответствующей маркировкой. Избегайте дешевых кабелей с тонкой изоляцией – они становятся источником шумов.
Силовые клеммы на усилителе и сабвуфере должны соответствовать сечению провода. Для проводов до 6 мм² подойдут стандартные клеммы под винт, свыше – обжимные наконечники или медные гильзы. Заземляющий провод крепят к кузову автомобиля болтом М8 или толще, предварительно зачистив металл до блеска и обработав контакт токопроводящей смазкой. Не используйте саморезы или болты с покрытием – они увеличивают сопротивление.
При выборе межблочных кабелей обращайте внимание на маркировку: «OFC» (бескислородная медь) гарантирует низкое сопротивление, а «CCA» (алюминий с медным покрытием) дешевле, но менее долговечен. Для сабвуферов с высоким уровнем сигнала (speaker-level) используйте кабели с сечением не менее 4 мм² и разъемами типа «банан» или лопатки. Избегайте скруток – даже качественная изолента не обеспечит надежного контакта под нагрузкой.
Подготовка усилителя и сабвуфера к подключению
Перед началом работ отключите усилитель и сабвуфер от сети. Проверьте соответствие мощности устройств: номинальная мощность усилителя (RMS) должна быть на 10–20% выше, чем у сабвуфера, чтобы избежать искажений и перегрузки. Например, для сабвуфера с RMS 300 Вт выбирайте усилитель с диапазоном 330–360 Вт. Изучите технические характеристики в инструкциях – особенно параметры импеданса (Ом) и чувствительности (дБ). Несовпадение этих значений приведёт к некорректной работе системы или повреждению оборудования.
Осмотрите разъёмы на обоих устройствах. На усилителе найдите выходы для сабвуфера: обычно это RCA-разъёмы (линейный уровень) или клеммы для акустических кабелей (высокий уровень). На сабвуфере проверьте наличие аналогичных входов. Если усилитель мостовой, убедитесь, что он поддерживает подключение сабвуфера в таком режиме – это указано в документации. Для активных сабвуферов потребуется только сигнальный кабель, для пассивных – ещё и силовой провод от усилителя.
- Очистите контакты разъёмов от пыли и окислов с помощью спиртовой салфетки или специального очистителя. Даже микроскопические загрязнения ухудшают качество сигнала.
- Проверьте целостность кабелей: трещины на изоляции, перегибы или повреждённые жилы – повод заменить провод.
- Подготовьте инструменты: отвёртку с изолированной ручкой, кусачки, стриппер для зачистки проводов, мультиметр (для проверки сопротивления).

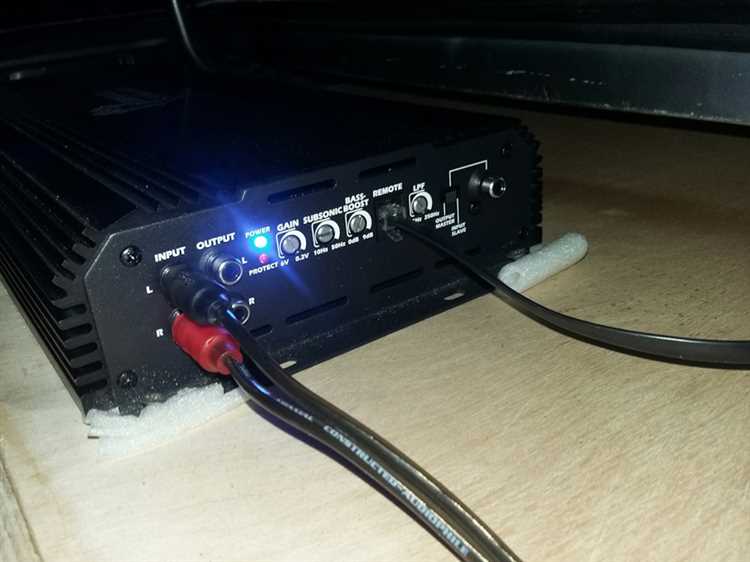

Настройте усилитель до подключения. Установите фильтр низких частот (LPF) на частоту среза 80–120 Гц – это стандартный диапазон для сабвуфера. Отключите бас-буст (если есть) и установите регулятор усиления (gain) в минимальное положение. Если усилитель имеет фазовую регулировку, выставьте её на 0°. Эти параметры корректируются после подключения, но начальные настройки предотвратят повреждение динамика из-за неправильной конфигурации.
Разместите оборудование в рабочей зоне. Усилитель должен находиться на расстоянии не менее 10 см от стен для вентиляции – перегрев сокращает срок службы. Сабвуфер расположите на жёсткой поверхности (не на ковре) и не ближе 30 см от усилителя, чтобы избежать электромагнитных наводок. Если сабвуфер активный, убедитесь, что розетка заземлена – это критично для безопасности и снижения фона.
Перед подачей питания ещё раз сверьтесь с инструкциями: некоторые усилители требуют предварительной настройки импеданса перемычками на плате, а сабвуферы – выставления переключателя режима работы (например, «Line Level» или «Speaker Level»). Запишите исходные положения всех регуляторов – это упростит диагностику, если возникнут проблемы после подключения.
Настройка входных и выходных параметров на усилителе
Перед началом настройки отключите сабвуфер от усилителя и установите все регуляторы на минимальные значения. Это касается уровня входного сигнала (Gain), фильтров (LPF/HPF), фазы и бас-буста. Проверьте, чтобы переключатель режима входа (Input Mode) соответствовал типу источника: RCA для линейного сигнала или высокоуровневый вход (Speaker Level) для подключения к штатной аудиосистеме.
Установите частоту среза низкочастотного фильтра (LPF) в диапазоне 50–80 Гц, если усилитель поддерживает настраиваемый фильтр. Для большинства сабвуферов оптимальная точка среза – 60–70 Гц, чтобы избежать наложения частот с фронтальными динамиками. Если усилитель имеет фиксированный LPF (например, 80 Гц), используйте его без изменений.
Настройте уровень входного сигнала (Gain) с помощью тестового сигнала частотой 50–60 Гц на громкости источника около 75% от максимума. Медленно увеличивайте Gain, пока не услышите искажения – затем уменьшите его на 3–5 дБ. Для точной настройки используйте мультиметр в режиме измерения переменного напряжения: подключите щупы к выходам усилителя и установите Gain так, чтобы напряжение не превышало 14,4 В при пиковых нагрузках.
Проверьте фазу сабвуфера, переключая регулятор Phase между 0° и 180°. Оптимальное положение определяется по максимальному басу в точке прослушивания. Если усилитель не имеет фазового регулятора, физически переместите сабвуфер ближе или дальше от фронтальных динамиков, чтобы синхронизировать звуковые волны.
Отключите бас-буст (Bass Boost), если он присутствует, – его использование приводит к перегрузке усилителя и искажениям. Исключение – системы с недостаточным низкочастотным откликом, где буст на 3–6 дБ на частоте 40–50 Гц может компенсировать акустические недостатки. В этом случае обязательно снизьте общий уровень Gain на 2–3 дБ.
Для усилителей с регулировкой чувствительности входа (Input Sensitivity) установите её в положение, соответствующее выходному напряжению головного устройства. Например, если магнитола выдаёт 2 В на RCA-выходе, выберите диапазон 2–4 В. Неправильная настройка приведёт к перегрузке или недостаточному усилению сигнала.
После первичной настройки подключите сабвуфер и проверьте работу системы на реальном музыкальном материале. Обратите внимание на переход между фронтальными динамиками и сабвуфером: бас должен быть ровным, без провалов или резких выбросов. При необходимости скорректируйте частоту LPF или фазу.
Зафиксируйте все настройки и проведите финальную проверку под нагрузкой. Запустите трек с глубоким басом (например, электронную музыку с частотой 30–40 Гц) и убедитесь, что усилитель не перегревается, а сабвуфер не издаёт посторонних шумов. Если возникают искажения, уменьшите Gain на 1–2 дБ и повторите тест.
Физическое подключение сабвуфера к усилителю
При подключении активного сабвуфера к усилителю через линейный выход (Line Out) используйте монофонический RCA-кабель, подключив его к соответствующему разъему на усилителе (обычно маркируется «Sub Out» или «LFE»). Если усилитель не имеет выделенного выхода для сабвуфера, подключите его параллельно фронтальным колонкам через высокоуровневые входы (Speaker Level Inputs) – в этом случае убедитесь, что импеданс сабвуфера совпадает с импедансом акустической системы (обычно 4 или 8 Ом). Для пассивных сабвуферов подключение выполняется напрямую к усилителю через клеммы «Subwoofer» или «Bridged» (если используется мостовое подключение), при этом мощность усилителя должна превышать номинальную мощность сабвуфера на 20–30% для предотвращения искажений.
После подключения проверьте полярность: подайте тестовый сигнал (например, синусоиду 50–100 Гц) и убедитесь, что диффузор сабвуфера движется наружу при положительном полупериоде. Если движение происходит внутрь, поменяйте местами провода на одной из клемм. Для систем с несколькими сабвуферами используйте Y-разветвитель или отдельные каналы усилителя, избегая последовательного подключения, которое снижает эффективность и увеличивает нагрузку на усилитель.
Проверка полярности и фазировки динамиков
Полярность сабвуфера проверяют мультиметром в режиме измерения постоянного напряжения (DC). Подключите щупы к клеммам динамика: красный – к «+», черный – к «−». При легком нажатии на диффузор стрелка мультиметра должна отклоняться в положительную сторону. Если отклонение отрицательное, поменяйте полярность подключения проводов на усилителе. Для пассивных сабвуферов используйте батарейку 1,5 В: кратковременное подключение к клеммам должно вызывать выдвижение диффузора вперед при правильной полярности.
Фазировку проверяют на слух или с помощью генератора сигналов. Подключите сабвуфер и фронтальные колонки к усилителю, воспроизведите монофонический тестовый сигнал частотой 40–80 Гц. Встаньте на расстоянии 1–2 метра от акустической системы и переключайте фазу сабвуфера на усилителе (если есть переключатель «0°/180°»). Правильная фазировка проявится в более глубоком и четком басе, при ошибке бас будет «размытым» или ослабленным. Для точной настройки используйте измерительный микрофон и ПО типа REW (Room EQ Wizard).
При отсутствии переключателя фазы на усилителе измените полярность подключения проводов сабвуфера. Начните с одного провода: отсоедините его от клеммы «+» и подключите к «−», затем проверьте звучание. Если бас стал хуже, верните провод в исходное положение и повторите процедуру со вторым проводом. Для активных сабвуферов с регулировкой фазы начните с положения 0°, затем плавно вращайте регулятор, фиксируя изменения в звуке на частотах ниже 100 Гц.
В системах с несколькими сабвуферами фазировку проверяют попарно. Подключите два сабвуфера к одному каналу усилителя, воспроизведите тестовый сигнал и поочередно меняйте полярность одного из них. Оптимальное положение – когда суммарный уровень баса на измерителе или на слух максимален. Зафиксируйте правильную полярность для каждого сабвуфера и повторите процедуру для остальных пар. В сложных системах используйте осциллограф для визуального контроля фазового сдвига между каналами.
Тестирование звука и корректировка настроек
После подключения сабвуфера к усилителю запустите тестовый трек с частотным диапазоном от 20 до 200 Гц. Используйте композиции с выраженными низкими частотами, например, бас-гитару или ударные установки в электронной музыке. Избегайте треков с компрессией, так как они могут искажать реальную картину работы системы. Начните с минимальной громкости усилителя и постепенно увеличивайте её, пока не услышите чёткие, но не искажённые басы.
Проверьте фазировку сабвуфера с основными динамиками. Если бас звучит размыто или его уровень заметно ниже ожидаемого, переключите фазу на сабвуфере (обычно 0° или 180°). Оптимальное положение определяется на слух: при правильной фазировке бас должен быть плотным и равномерно распределённым по помещению. Для точной настройки используйте тестовые сигналы с частотой 80 Гц – на этой частоте фазовые искажения слышны отчётливее всего.
Настройте кроссовер на усилителе или сабвуфере. Для большинства систем оптимальный диапазон – 80–120 Гц. Если сабвуфер звучит слишком громко или «бубнит», уменьшите частоту среза до 60–70 Гц. При слабом басе увеличьте её до 100–120 Гц. Убедитесь, что основные динамики не воспроизводят частоты ниже установленного кроссовера, иначе возникнет эффект «двойного баса».
- Используйте анализатор спектра (например, приложение Room EQ Wizard или встроенные инструменты в ресиверах) для визуальной оценки АЧХ. Обратите внимание на пики и провалы в диапазоне 40–150 Гц – они указывают на резонансы помещения.
- При наличии эквалайзера на усилителе скорректируйте проблемные частоты. Например, пик на 60 Гц часто возникает в небольших комнатах – уменьшите его на 3–6 дБ.
- Избегайте чрезмерной коррекции: изменения более 6 дБ на одной частоте могут привести к неестественному звучанию.
Расположение сабвуфера в помещении критически влияет на качество звука. Проведите тест «кресла»: поставьте сабвуфер на место прослушивания и включите трек с постоянным басом. Перемещайтесь по комнате, пока не найдёте точку с наиболее ровным и глубоким басом. Это и будет оптимальное место для сабвуфера. Избегайте углов и стен – они усиливают резонансы на низких частотах.
Проверьте работу сабвуфера на разных уровнях громкости. На высокой громкости не должно быть дребезжания, искажений или «запирания» диффузора. Если сабвуфер начинает «захлёбываться», уменьшите уровень усиления или увеличьте частоту кроссовера. Для проверки используйте треки с динамичным басом, например, композиции с контрабасом или синтезаторными партиями в диапазоне 30–50 Гц.
Завершите настройку финальным прослушиванием. Оцените интеграцию сабвуфера с основной акустикой: бас должен быть слышен, но не доминировать. Если сабвуфер заметен как отдельный источник звука, уменьшите его громкость или измените фазу. Для проверки баланса используйте треки с вокалом – голос не должен «тонуть» в басах. Запишите настройки усилителя и сабвуфера для дальнейшей корректировки при изменении условий прослушивания.
