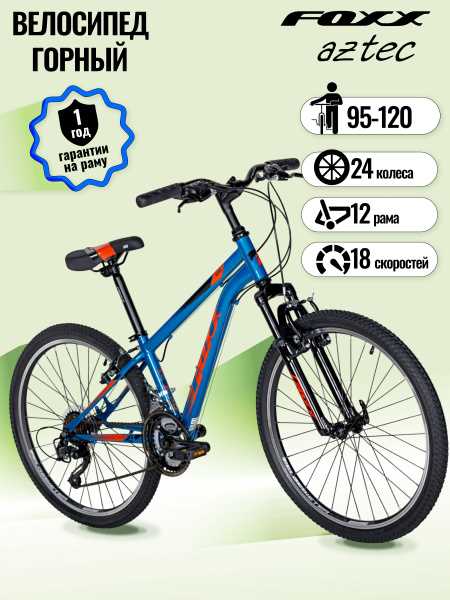

Велосипед Foxx Aztec – модель с алюминиевой рамой 6061, амортизационной вилкой с ходом 100 мм и трансмиссией Shimano Tourney. В заводской комплектации отсутствуют собранные тормоза, педали и руль, что требует точной последовательности действий при сборке. Первым шагом проверьте наличие всех компонентов: рама, вилка, колеса (26″ или 27.5″ в зависимости от модификации), тормозная система (обычно механические дисковые тормоза), седло, рулевая колонка и набор крепежа. Убедитесь, что в коробке присутствуют шестигранники на 4, 5 и 6 мм, а также ключ на 15 для затяжки эксцентриков.
Перед началом сборки установите раму на ровную поверхность, зафиксировав её от опрокидывания. Если в комплекте нет подставки, используйте деревянные бруски под нижнюю трубу. Смажьте резьбу рулевой колонки консистентной смазкой (например, литолом или специализированной велосипедной) – это предотвратит коррозию и облегчит последующую разборку. Затягивайте якорь вилки динамометрическим ключом с усилием 5–7 Н·м, чтобы избежать деформации подшипников.
При установке колес проверьте направление вращения покрышек – стрелка на боковине должна совпадать с движением вперед. Для моделей с дисковыми тормозами совместите ротор с калипером, обеспечив зазор 0,5–1 мм между колодками и диском. Затяните эксцентрики с усилием 8–10 Н·м, но не перетягивайте – это может повредить ось. Если в комплекте идут механические тормоза, отрегулируйте натяжение троса так, чтобы рычаг не проваливался до грипсы, но колодки при этом надежно фиксировали ротор.
Трансмиссия Shimano Tourney требует особого внимания: перед установкой цепи проверьте её длину, удалив лишние звенья с помощью выжимки. Натяжение цепи должно быть таким, чтобы её можно было оттянуть на 10–15 мм в средней части между звездами. Переключатели скоростей настройте по меткам на манетках: для переднего переключателя зазор между рамкой и зубьями большой звезды должен составлять 1–3 мм, для заднего – совместите ролик натяжителя с самой маленькой звездой при положении манетки на первой передаче.
Финальный этап – установка руля и седла. Руль крепится к выносу болтами с усилием 4–6 Н·м, при этом его положение должно обеспечивать комфортный хват без излишнего напряжения плеч. Седло зафиксируйте под углом 0–3 градуса относительно горизонтали, используя уровень или приложение для смартфона. Перед первой поездкой проверьте все болтовые соединения и давление в шинах: для покрышек 26″ рекомендуется 2,2–2,5 бар, для 27,5″ – 2,0–2,3 бар.
Подготовка инструментов и рабочего места перед сборкой
Сборка велосипеда Foxx Aztec требует точного набора инструментов, адаптированного под специфику модели. Основной комплект включает шестигранники на 4, 5 и 6 мм, торцевой ключ на 15 мм для осей колес, отвертку с плоским и крестовым шлицем (PH2), динамометрический ключ с диапазоном 4–20 Н·м, съемник каретки и цепной клещ. Для регулировки тормозов понадобятся специальные ключи для гидравлических систем – например, Shimano TL-BH62 или аналоги. Не используйте универсальные ключи с регулируемыми губками: они деформируют грани болтов и усложняют последующую разборку.
Рабочая зона должна быть просторной – минимум 2×2 метра – и хорошо освещенной. Идеальный вариант: верстак с мягким покрытием (резиновый коврик или войлочная подложка) для защиты рамы от царапин. Если верстака нет, используйте ровный пол, но подложите картон или вспененный полиэтилен толщиной не менее 5 мм. Избегайте сборки на неровных поверхностях: это приведет к перекосу рамы при затяжке болтов.
Перед началом разложите все детали велосипеда по группам: рама, вилка, колеса, трансмиссия, тормоза, рулевая колонка. Проверьте комплектность по упаковочному листу: в Foxx Aztec часто отсутствуют мелкие элементы вроде болтов крепления ротора или заглушек руля. Если обнаружите недостачу, свяжитесь с продавцом до сборки – замена деталей после установки может потребовать повторной регулировки.
Очистите все резьбовые соединения от заводской смазки и консервантов. Используйте обезжириватель на спиртовой основе (например, ABRO EC-530) и безворсовую салфетку. Особое внимание уделите каретке, подседельному штырю и рулевой колонке: остатки смазки в этих узлах приведут к неравномерному распределению нагрузки и преждевременному износу. Не применяйте абразивные материалы – они повреждают анодированные поверхности.
Подготовьте вспомогательные материалы: смазку для подшипников (Finish Line Premium или аналоги), резьбовой фиксатор средней фиксации (Loctite 243), силиконовую смазку для тросов и гидролиний. Для сборки вилки потребуется специальная смазка для сальников – например, Slickoleum. Храните все материалы в закрытых емкостях, чтобы избежать попадания пыли: даже микрочастицы грязи сокращают срок службы подвижных узлов.
Организуйте доступ к технической документации. Скачайте официальное руководство по сборке Foxx Aztec с сайта производителя или используйте QR-код на упаковке. Обратите внимание на рекомендованные моменты затяжки: для алюминиевой рамы они составляют 8–10 Н·м для болтов крепления вилки и 6–8 Н·м для подседельного штыря. Превышение этих значений приводит к деформации труб рамы.
Проверьте работоспособность всех инструментов до начала сборки. Динамометрический ключ должен быть откалиброван – сверьте его показания с эталонным прибором или используйте калибровочный стенд. Шестигранники не должны иметь сколов на гранях: это приведет к «слизыванию» болтов. Если инструмент изношен, замените его – экономия на этом этапе обернется повреждением деталей велосипеда.
Установка рулевой колонки и вилки в раму
Перед установкой проверьте совместимость рулевой колонки с рамой Foxx Aztec: диаметр рулевой трубы рамы должен составлять 1 1/8 дюйма (28,6 мм), а длина вилки – соответствовать рекомендациям производителя (обычно 150–170 мм для жесткой вилки или 100–140 мм для амортизационной). Очистите внутреннюю поверхность рулевой трубы рамы и внешнюю часть штока вилки от грязи и старой смазки. Нанесите тонкий слой консистентной смазки (например, Finish Line Premium или Park Tool Polylube) на подшипники и посадочные места, чтобы предотвратить коррозию и обеспечить плавное вращение.
Установите нижний подшипник рулевой колонки в рулевую трубу рамы, убедившись, что он плотно прилегает к посадочному месту. Вставьте шток вилки в рулевую трубу снизу, затем наденьте верхний подшипник и распорную втулку (если предусмотрена конструкцией). Затяните якорную гайку или крышку выноса с моментом 4–6 Н·м – используйте динамометрический ключ, чтобы избежать перетяжки. Проверьте вращение вилки: она должна поворачиваться свободно, без заеданий и люфта. Если люфт присутствует, ослабьте крепление и отрегулируйте затяжку.
При установке выноса руля зафиксируйте его на штоке вилки, предварительно выставив угол наклона (обычно 0–15° для комфортного положения). Затяните болты выноса с моментом 5–7 Н·м, начиная с верхнего болта и чередуя затяжку для равномерного распределения нагрузки. Убедитесь, что шток вилки выступает над выносом не менее чем на 3–5 мм – это необходимо для правильной работы якорной гайки и предотвращения повреждения резьбы.
После сборки проверьте жесткость конструкции: возьмитесь за вилку и попытайтесь раскачать раму вперед-назад – люфт недопустим. Если обнаружены посторонние звуки или сопротивление при вращении, разберите узел и повторно смажьте подшипники. Для амортизационных вилок дополнительно проверьте работу демпфера: сожмите вилку несколько раз, чтобы убедиться в отсутствии утечек масла и плавности хода.
Крепление каретки и монтаж шатунов с педалями
Установите каретку в раму, предварительно нанеся тонкий слой смазки на резьбу и посадочные поверхности. Для модели Foxx Aztec используйте каретку стандарта BSA 68/73 мм – проверьте соответствие ширины рамы. Затяните правую чашку (со стороны звезды) с моментом 35–40 Н·м, левую – 30–35 Н·м, используя ключ для кареток с шестигранником на 8 мм. Избегайте перекосов: затягивайте чашки поочередно, делая по пол-оборота за подход.
Перед монтажом шатунов убедитесь, что шлицы оси каретки и шатунов чистые и не имеют заусенцев. Нанесите смазку на шлицы и установите правый шатун (со звездой) на ось, совместив метки на шатуне и оси. Затяните крепежный болт с моментом 40–45 Н·м – для Foxx Aztec подходит ключ Torx T30. Левый шатун зафиксируйте аналогично, но без чрезмерного усилия: момент затяжки 35–40 Н·м. Проверьте отсутствие люфта, покачав шатуны в стороны.
Педали вкручивайте в шатуны строго по резьбе: правая педаль имеет правую резьбу, левая – левую (обратную). Нанесите на резьбу педалей фиксатор резьбы или смазку, чтобы предотвратить прикипание. Затяните педали с моментом 30–35 Н·м, используя ключ на 15 мм или шестигранник на 6/8 мм (в зависимости от типа педалей). После установки проверьте вращение: педали должны крутиться свободно, без заеданий и посторонних звуков.
Сборка и настройка трансмиссии: цепь, переключатели, манетки
Установите задний переключатель на петух рамы, затянув крепежный болт моментом 8–10 Н·м. Перед монтажом проверьте соосность петуха: отклонение более 0,5 мм приведет к нечеткому переключению. Если используете переключатель Shimano Deore или SLX, зафиксируйте трос в держателе под винтом с насечкой, оставив запас 10–15 см для регулировки. Для SRAM GX или выше – проденьте трос через направляющую на манетке и зажмите в переключателе шестигранником на 5 мм, предварительно натянув вручную.
Цепь Foxx Aztec поставляется в разобранном виде. Определите длину: совместите оба конца на самой большой звезде кассеты и самой большой передней звезде, добавьте 1–1,5 звена. Для 12-скоростных систем используйте замок цепи с направлением стрелки по ходу движения. При установке на велосипед с полной подвеской проверьте длину в положении максимального хода амортизаторов – цепь не должна натягиваться. Смажьте ролики переключателя и звенья цепи консистентной смазкой (например, Finish Line Ceramic Wet) перед первым запуском.
- Настройка заднего переключателя:
- Переключитесь на самую маленькую звезду кассеты.
- Ослабьте трос переключателя, выкрутив регулировочный барабан на манетке до упора.
- Вращайте винт ограничителя «H» до совпадения верхнего ролика с центром звезды (допуск ±1 мм).
- Натяните трос вручную и зафиксируйте болтом.
- Переключитесь на самую большую звезду, отрегулируйте винт «L» аналогичным образом.
- Проверьте индексацию: при каждом нажатии манетки цепь должна перемещаться на одну звезду без подскоков.
Манетки установите на руль с моментом 4–6 Н·м, предварительно выставив угол наклона 30–45° относительно горизонтали. Для гидравлических манеток Shimano совместите поршень с отверстием на рычаге тормоза, затем затяните болт крепления. При настройке индексации используйте регулировочный барабан на манетке: один щелчок по часовой стрелке смещает трос на 0,5 мм. Если цепь не переключается на самую большую звезду, увеличьте натяжение троса на 1–2 щелчка; если проскакивает – уменьшите. Для систем с 1x трансмиссией отключите передний переключатель, установив цепь на среднюю звезду и зафиксировав трос в нейтральном положении.
Монтаж колес и регулировка тормозной системы
Перед установкой колес на велосипед Foxx Aztec проверьте совместимость оси с дропаутами рамы. Для модели Aztec 2023 года используйте сквозную ось диаметром 12×142 мм с резьбовым креплением. Нанесите тонкий слой смазки на резьбу оси, чтобы предотвратить прикипание. Вставьте колесо в дропауты, убедившись, что ротор тормоза точно входит в прорезь калипера. Затяните ось динамометрическим ключом с усилием 8–10 Н·м, избегая перекосов.
Для регулировки дисковых гидравлических тормозов Shimano MT200 (стандартная комплектация Aztec) начните с проверки положения колодок относительно ротора. Отцентрируйте калипер, ослабив два крепежных болта шестигранником на 5 мм. Нажмите на тормозной рычаг и затяните болты, не отпуская рычаг – это обеспечит равномерное прилегание колодок. Проверьте зазор: ротор должен свободно вращаться без касания колодок, но с минимальным люфтом (0,1–0,2 мм).
Если тормоз «ведет» (ротор трется о колодку при вращении), отрегулируйте положение калипера с помощью регулировочных винтов на корпусе. Вращайте винты поочередно на четверть оборота, пока трение не исчезнет. Для моделей с механическими тормозами (например, Tektro MD-M280) используйте тросовый натяжитель на рычаге: ослабьте контргайку, подтяните трос до устранения люфта, затем зафиксируйте. Избегайте чрезмерного натяжения – это ускорит износ колодок.
Прокачка гидравлической системы требуется при «мягком» ходе рычага или появлении воздуха. Для Shimano MT200 подготовьте шприц с минеральным маслом Shimano, прокачной блок и шестигранник на 2 мм. Снимите резиновый колпачок с прокачного штуцера на калипере, подсоедините шланг прокачного блока и откройте штуцер на пол-оборота. Медленно нажимайте на рычаг, пока масло не начнет выходить без пузырьков, затем закройте штуцер. Повторите процедуру для второго калипера.
После монтажа проверьте биение ротора: вращайте колесо и наблюдайте за зазором между ротором и колодками. Допустимое биение – не более 0,3 мм. При превышении подправьте ротор специальным ключом для правки дисков или замените его. Затяните все крепежные элементы повторно после 50 км пробега – это исключит ослабление соединений из-за вибрации.
Установка седла, подседельного штыря и руля
Перед установкой седла проверьте совместимость рельсов с креплением подседельного штыря Foxx Aztec. Стандартный диаметр рельсов – 7 мм, но встречаются модели с 8 мм или титановыми рельсами. Затяните болты крепления седла моментом 5–7 Н·м, используя динамометрический ключ. Избегайте перекосов: седло должно быть параллельно земле, а носок – на одной линии с центральной осью каретки. Для регулировки угла наклона ослабьте болты на 2–3 оборота, выровняйте седло и затяните повторно.
Подседельный штырь вставляйте в раму до отметки minimum insertion, указанной на его поверхности. Для алюминиевых рам рекомендуется использовать углеродную пасту, чтобы предотвратить прикипание. Затягивайте хомут подседельного штыря моментом 8–10 Н·м, если рама из алюминия, и 6–8 Н·м – для карбона. Перед фиксацией убедитесь, что штырь не проворачивается в раме при приложении усилия в 20–30 кг.
Руль устанавливайте после монтажа выноса. Совместите метки на выносе и рулевой колонке, если они предусмотрены производителем. Для рулей с диаметром 31,8 мм используйте болты выноса с моментом затяжки 5–6 Н·м, для 25,4 мм – 4–5 Н·м. Проверьте соосность руля с передним колесом: расстояние от торца грипсы до покрышки должно быть одинаковым с обеих сторон. При необходимости ослабьте болты и откорректируйте положение.
При установке грипс или рогов используйте спирт для обезжиривания поверхности руля – это улучшит сцепление. Для грипс с фиксатором (например, ODI Lock-On) затяните болты моментом 2–3 Н·м. Если грипсы без замка, нанесите тонкий слой клея для велосипедных ручек или используйте аэрозольный фиксатор. Избегайте чрезмерного усилия при натягивании грипс – это может деформировать резину.
После установки руля проверьте угол наклона тормозных ручек. Оптимальное положение – когда указательный палец ложится на рычаг под углом 30–45° к горизонтали. Для регулировки ослабьте болт крепления ручки на 1–1,5 оборота, выровняйте и затяните повторно. На моделях с гидравлическими тормозами убедитесь, что шланги не перекручены и не натянуты – это может привести к повреждению манжет.
Финальный этап – проверка всех соединений. Покачайте седло и руль в стороны, приложив усилие в 10–15 кг: люфт недопустим. Подтяните болты выноса и подседельного штыря на 0,5–1 Н·м сверх рекомендованного момента, если заметили минимальное смещение. Запишите значения моментов затяжки в журнал сборки – это упростит последующее обслуживание.
Проверка и подтяжка всех крепежных элементов
После сборки велосипеда Foxx Aztec критически важно проверить каждый болт, гайку и винт на соответствие рекомендованному моменту затяжки. Производитель указывает значения в инструкции: например, крепление шатунов – 35–40 Н·м, оси колес – 10–12 Н·м, болты выноса руля – 6–8 Н·м. Используйте динамометрический ключ с диапазоном 2–60 Н·м для точности. Пренебрежение этими параметрами приводит к срыву резьбы или ослаблению соединений под нагрузкой.
Начните с рулевой колонки: затяните якорный болт выноса (5–7 Н·м) и контргайку рулевой трубы (15–20 Н·м). Проверьте люфт – при покачивании вилки вперед-назад не должно быть зазоров. Далее переходите к каретке: если установлена интегрированная система (например, Hollowtech II), момент затяжки чашек – 50–70 Н·м. Для квадратных осей (устаревшие модели) используйте 30–35 Н·м.
- Крепление тормозных роторов: болты (обычно T25) – 4–6 Н·м. Затягивайте крест-накрест, чтобы избежать перекоса диска.
- Болты седла и подседельного штыря: 8–12 Н·м. Проверьте параллельность штыря раме – отклонение вызывает скрип и износ.
- Крепление переключателей: петух заднего – 8–10 Н·м, болты переднего – 5–7 Н·м. Ослабленные соединения приводят к нечеткому переключению.
Особое внимание уделите колесам. Эксцентрики осей затягивайте до упора, затем ослабьте на 1/4 оборота – этого достаточно для надежной фиксации без деформации дропаутов. Для сквозных осей (если предусмотрены) момент затяжки – 12–15 Н·м. Проверьте спицы: натяжение должно быть равномерным, без дребезжания при постукивании. Используйте спицевой ключ №14 или №15 в зависимости от ниппелей.
Не игнорируйте мелкие элементы: болты крепления крыльев, багажника, флягодержателей. Их момент затяжки редко превышает 3–5 Н·м, но ослабленные соединения вызывают посторонние шумы и вибрации. Для пластиковых деталей (например, креплений крыльев) используйте нейлоновые шайбы – они предотвращают самооткручивание.
После первой поездки (50–100 км) повторите проверку всех соединений. Вибрации и нагрузки часто ослабляют крепеж, особенно на стыках рамы с вилкой и подседельным штырем. Зафиксируйте критические болты (например, вынос руля) фиксатором резьбы средней прочности (Loctite 243). Храните динамометрический ключ в сухом месте – коррозия искажает показания.
