Как выставить момент впрыска на дизеле

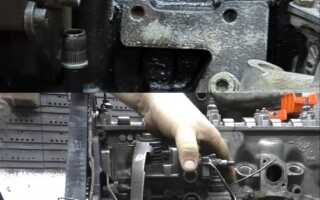

Угол опережения впрыска (УОВ) – ключевой параметр, определяющий момент подачи топлива в камеру сгорания относительно верхней мертвой точки (ВМТ) поршня. На дизельных двигателях с механическим ТНВД оптимальное значение УОВ составляет 8–12° до ВМТ для атмосферных моторов и 12–18° до ВМТ для турбированных. Отклонение на 1–2° приводит к падению мощности на 3–5%, увеличению расхода топлива на 5–8% и росту температуры выхлопных газов на 20–30°C. На системах Common Rail и насос-форсунках корректировка УОВ выполняется через ЭБУ, но базовые принципы остаются неизменными.

Неправильная настройка УОВ вызывает детонацию, повышенную дымность и преждевременный износ ЦПГ. При позднем впрыске топливо сгорает не полностью, образуя сажу и увеличивая нагрузку на турбину. Ранний впрыск провоцирует жесткую работу двигателя, рост давления в цилиндре до 120–150 бар (при норме 80–100 бар) и разрушение поршневых колец. Для проверки используют стробоскоп с датчиком давления или осциллограф, сравнивая сигналы с датчика положения коленвала и форсунки. На механических ТНВД регулировка выполняется поворотом корпуса насоса или изменением толщины прокладки под ним.

На двигателях с электронным управлением корректировка УОВ требует диагностического сканера и знания заводских параметров. Например, для Volkswagen 1.9 TDI базовый УОВ составляет 4–6° до ВМТ на холостом ходу и 12–14° до ВМТ при нагрузке. На Cummins ISF 2.8 оптимальный угол – 10–12° до ВМТ с поправкой на цетановое число топлива. При использовании биодизеля (B20–B100) УОВ увеличивают на 1–2° из-за более низкой скорости горения. Регулировку проводят только после проверки компрессии, состояния форсунок и давления топлива в рампе.

Необходимые инструменты и оборудование для регулировки угла впрыска

Регулировка угла опережения впрыска требует точных измерений и специализированных приспособлений. Без правильного набора инструментов добиться корректных результатов невозможно, а ошибки могут привести к детонации, потере мощности или повреждению топливной аппаратуры.

Основной инструмент – моментоскоп. Это прозрачная трубка с градуированной шкалой, подключаемая к топливопроводу высокого давления первого цилиндра. Для дизелей с механическим ТНВД (например, Bosch VE, Lucas DPC) используют моментоскопы с внутренним диаметром 2–3 мм и длиной 100–150 мм. На двигателях с системой Common Rail или насос-форсунками моментоскоп не применяется – здесь нужен диагностический сканер с поддержкой протокола CAN или K-line (например, Launch X431, Autel MaxiSys).

Для фиксации коленчатого и распределительного валов потребуются стопорные пластины или специальные штифты, соответствующие модели двигателя. Например, для двигателей Volkswagen 1.9 TDI (код AGR, ALH) используют стопор TDI-3359, а для Mercedes OM611 – штифт MB 601 589 00 45 00. Без этих приспособлений невозможно точно выставить ВМТ первого цилиндра, что критично для последующих замеров.

Измерительный инструмент включает:

• Индикатор часового типа с ценой деления 0,01 мм и магнитным основанием – для контроля хода плунжера ТНВД или подъема иглы форсунки. Диапазон измерений должен составлять не менее 10 мм.
• Штангенциркуль с глубиномером (точность 0,05 мм) – для проверки выступания плунжера относительно корпуса насоса или длины толкателей.
• Динамометрический ключ с диапазоном 10–150 Н·м – для затяжки топливопроводов и крепежа ТНВД с заданным моментом. Превышение усилия приводит к деформации трубок или разрушению резьбы.

Для работы с электронными системами впрыска (Common Rail, насос-форсунки) необходим осциллограф с датчиком тока или напряжения. Подойдут модели с полосой пропускания от 20 МГц (например, PicoScope 4425, Hantek 6022BE). Осциллограф позволяет анализировать сигналы датчиков положения коленвала (ДПКВ) и распредвала (ДПРВ), а также форму импульсов управления форсунками. Без него невозможно выявить рассинхронизацию сигналов или неисправности датчиков.

Дополнительные приспособления:

• Вакуумный насос (например, Mityvac MV8000) – для проверки герметичности вакуумных регуляторов опережения впрыска на ТНВД распределительного типа (Bosch VE, Lucas DPC).
• Манометр топливный с диапазоном 0–6 бар – для контроля давления в магистрали низкого давления перед ТНВД. Подключается через тройник в разрыв топливопровода.
• Набор щупов (0,05–1,0 мм) – для проверки зазоров в приводе ТНВД или регулировки механических корректоров угла опережения.

Работа с топливной аппаратурой требует соблюдения чистоты. Используйте фильтрованный сжатый воздух (давление 4–6 бар) для продувки топливопроводов и безворсовые салфетки (например, Kimtech) для протирки деталей. Попадание пыли или абразивных частиц в ТНВД или форсунки приводит к ускоренному износу прецизионных пар. Для защиты рук от дизельного топлива и смазок применяйте нитриловые перчатки – латексные разрушаются под воздействием углеводородов.

Пошаговая процедура проверки текущего угла опережения впрыска

Подключите стробоскоп к аккумулятору и индуктивному датчику первого цилиндра. Убедитесь, что зажим датчика закреплён на высоковольтном проводе форсунки или топливопроводе первого цилиндра – для систем Common Rail используйте специальный адаптер для подключения к датчику давления. Запустите двигатель и прогрейте его до рабочей температуры (80–90°C), контролируя показания по датчику температуры охлаждающей жидкости. На холостом ходу направьте луч стробоскопа на метки на шкиве коленвала или маховике: совмещение меток должно соответствовать паспортному значению угла опережения впрыска (например, 8° до ВМТ для двигателей Cummins ISF 2.8).

При отсутствии меток на шкиве нанесите временную риску белым маркером на неподвижной части двигателя, совместив её с заводской меткой на вращающемся элементе. Для точной калибровки используйте диагностический сканер с функцией корректировки угла впрыска (например, Launch X-431 или Bosch KTS) – подключите его к разъёму OBD-II и сравните показания стробоскопа с данными ЭБУ. Расхождение более 1,5° свидетельствует о необходимости регулировки или неисправности датчика положения коленвала/распредвала.

Проверьте угол на разных режимах: увеличьте обороты до 2000–2500 об/мин и зафиксируйте смещение меток. В системах с электронным управлением (EDC) угол должен динамически изменяться в зависимости от нагрузки – при резком открытии дроссельной заслонки допустимо кратковременное опережение до 12–15°. Если стробоскоп не фиксирует изменений, проверьте целостность проводки к датчикам и работоспособность топливного насоса высокого давления (ТНВД). Для механических систем с насосом-форсункой дополнительно проконтролируйте зазор в приводе ТНВД – он не должен превышать 0,1 мм.

Методы корректировки угла впрыска на разных типах топливных насосов

На рядных ТНВД (например, Bosch PE или ЯЗДА) корректировка угла опережения выполняется смещением корпуса насоса относительно привода. Для этого ослабляют крепежные болты фланца и поворачивают насос в нужном направлении: по часовой стрелке – угол уменьшается, против – увеличивается. Шаг регулировки составляет 1–2° на каждые 3–5 мм смещения фланца. После фиксации болтов проверяют синхронизацию по меткам на маховике и корпусе насоса. На двигателях с механическим регулятором (например, Д-240) дополнительно контролируют зазор между рейкой и упором максимальной подачи, который не должен превышать 0,1 мм.

В распределительных насосах типа VE (Bosch, Lucas) угол впрыска изменяют через регулировочный винт на корпусе автомата опережения. Винт с левой резьбой: вращение по часовой стрелке увеличивает угол, против – уменьшает. Один оборот винта соответствует изменению угла на 2–3° при частоте вращения 1000 об/мин. Для точной настройки используют стробоскоп с датчиком давления в топливной магистрали. На двигателях с электронным управлением (EDC) корректировка выполняется через диагностический сканер путем изменения параметра «Injection Timing Offset» в блоке управления.

На насосах высокого давления Common Rail (CR) угол впрыска регулируется программно через калибровочные карты ЭБУ. Основные методы: изменение времени открытия форсунок (SOI – Start of Injection) или смещение момента подачи сигнала на пьезоэлектрические/электромагнитные форсунки. Для систем с датчиком давления в рампе (например, Bosch CP3) допустимый диапазон корректировки составляет ±5° от базового значения. На двигателях с индивидуальными ТНВД (Unit Injector) угол настраивают заменой толкателей разной длины или шайб под плунжером. Толщина шайбы в 0,1 мм изменяет угол на 0,5–0,7°.

В роторных насосах (Lucas DP, Stanadyne) корректировка выполняется смещением внутреннего ротора относительно приводного вала. Для этого используют специальные регулировочные шайбы, устанавливаемые между корпусом насоса и приводной шестерней. Толщина шайбы в 0,05 мм соответствует изменению угла на 0,3–0,4°. На двигателях с механическим приводом (например, Perkins 4.236) дополнительно проверяют натяжение цепи привода ТНВД – провисание более 10 мм приводит к сдвигу угла на 1–1,5°.

На насосах с электронным управлением (например, Delphi DP200) угол впрыска корректируют через программное обеспечение диагностического комплекса. В меню «Fuel Timing» выбирают параметр «Base Timing» и вводят поправочное значение в градусах или микросекундах. Для систем с обратной связью по датчику детонации (Knock Sensor) допустимый диапазон корректировки ограничен ±3° от заводской настройки. На двигателях с сажевым фильтром (DPF) изменение угла более чем на 2° требует повторной калибровки системы регенерации.

В двухплунжерных насосах (например, ЯМЗ-238) угол впрыска регулируют смещением муфты опережения впрыска. Для этого ослабляют стяжной болт муфты и поворачивают ее относительно вала насоса. Один зуб муфты соответствует изменению угла на 3°. После регулировки проверяют зазор между плунжерами и толкателями – он должен быть 0,3–0,4 мм. На двигателях с турбонаддувом угол уменьшают на 1–2° для компенсации задержки воспламенения при повышенном давлении наддува.

На насосах с гидравлическим приводом (например, Cummins PT) корректировка угла выполняется изменением давления топлива в магистрали управления. Для этого регулируют клапан давления или заменяют дроссельные шайбы в системе. Увеличение давления на 0,1 МПа сдвигает угол впрыска на 0,8–1,2° в сторону опережения. На двигателях с системой «Step Timing Control» угол изменяют через электромагнитный клапан, управляемый ЭБУ. В этом случае корректировка возможна только при наличии диагностического оборудования с поддержкой протокола J1939.

Признаки неправильной настройки и их влияние на работу двигателя

Поздний впрыск (угол меньше нормы) снижает мощность на 15–25% из-за неэффективного сгорания – топливо догорает в выпускном тракте, повышая температуру выхлопа на 100–150°C. Двигатель перегревается, особенно под нагрузкой, что ведет к деформации головки блока и прогару клапанов. На холостых оборотах наблюдаются пропуски воспламенения, а при резком наборе оборотов – черный дым из-за нехватки времени на смесеобразование. Расход топлива увеличивается на 8–12%, а нагар на поршнях и клапанах образуется в 2–3 раза быстрее, снижая компрессию на 1–1,5 бара за 10–15 тыс. км.

Особенности настройки угла впрыска на двигателях с электронным управлением

Электронные системы управления впрыском (ЭСУД) дизельных двигателей, такие как Common Rail или насос-форсунки, требуют принципиально иного подхода к настройке угла опережения впрыска (УОВ), чем механические системы. В отличие от механических ТНВД, где корректировка выполняется физическим смещением кулачкового вала или регулировкой муфты опережения, в электронных системах параметр задается программно через блок управления (ЭБУ). Это позволяет добиться точности до 0,1° коленвала, но требует использования диагностического оборудования с поддержкой протоколов CAN, K-Line или J1939.

Ключевые факторы, влияющие на УОВ в электронных системах:

• Датчики положения коленвала (ДПКВ) и распредвала (ДПРВ) – их сигналы синхронизируют впрыск с тактами двигателя. Погрешность в работе датчиков (например, из-за загрязнения или смещения) приводит к сдвигу УОВ на 2–5°, что вызывает детонацию или потерю мощности.
• Давление топлива в рампе – в системах Common Rail ЭБУ корректирует УОВ в зависимости от давления (от 250 до 2500 бар). При снижении давления на 10% угол может автоматически увеличиваться на 1–2° для компенсации задержки воспламенения.
• Температура топлива и воздуха – холодное топливо (+10°C) требует увеличения УОВ на 3–4° по сравнению с рабочей температурой (+80°C) из-за замедленного испарения.

Настройка УОВ на двигателях с ЭСУД выполняется через программное обеспечение производителя (например, Bosch KTS, VCDS для VAG, INCA для Mercedes) или универсальные сканеры с поддержкой чип-тюнинга (Launch X431, Autel MaxiSys). Процесс включает:

1. Чтение текущих параметров через диагностический разъем OBD-II.
2. Корректировку базового УОВ в карте впрыска (обычно в разделе «Injection Timing» или «Start of Injection»).
3. Адаптацию динамических поправок (например, по нагрузке или оборотам) в таблицах «Injection Timing Correction».
4. Верификацию изменений на холостом ходу и под нагрузкой с контролем параметров через логгер (давление в цилиндрах, температура выхлопа, уровень NOx).

Типичные ошибки при настройке УОВ на электронных системах:

• Игнорирование зависимости УОВ от цетанового числа топлива. При переходе с дизеля ЦЧ 51 на ЦЧ 45 требуется увеличение угла на 1–1,5° для сохранения стабильности сгорания.
• Неучет износа форсунок. Засоренные или изношенные форсунки (с отклонением расхода более 5%) вызывают неравномерность впрыска, что ЭБУ компенсирует сдвигом УОВ, приводя к перегреву отдельных цилиндров.
• Корректировка только базового УОВ без адаптации динамических поправок. Например, при резком наборе оборотов ЭБУ может временно увеличивать угол на 2–3°, и игнорирование этой функции ведет к «провалам» при разгоне.

Для двигателей с сажевыми фильтрами (DPF) и системами рециркуляции отработавших газов (EGR) настройка УОВ требует особой осторожности. Увеличение угла более чем на 2° от заводских значений может привести к росту температуры в цилиндрах на 50–80°C, что ускоряет закоксовывание форсунок и выход из строя турбины. В таких случаях рекомендуется:

• Использовать программное обеспечение с поддержкой «DPF Regeneration Mode» для контроля температуры выхлопа.
• Ограничивать максимальный УОВ на режимах частичной нагрузки (до 2000 об/мин) значением, не превышающим заводское на 1°.
• Проводить тест-драйв с мониторингом параметров EGR Rate и Exhaust Gas Temperature (не выше 650°C для большинства двигателей).

После изменения УОВ обязательна проверка на отсутствие ошибок в памяти ЭБУ (коды P0201–P0208 для форсунок, P0340–P0344 для датчиков положения). При появлении ошибок P0261–P0268 («Цилиндр X – низкое напряжение цепи форсунки») или P0300–P0308 («Пропуски зажигания») необходимо вернуть заводские настройки и провести диагностику топливной системы. Для двигателей с пьезофорсунками (например, Bosch CRI3) корректировка УОВ свыше 1,5° от номинала может потребовать перекалибровки времени открытия форсунок через параметр «Injector Quantity Adjustment».

Типичные ошибки при регулировке и способы их устранения

Первая распространённая ошибка – игнорирование температурного режима двигателя перед настройкой. Угол опережения впрыска на холодном моторе отличается от рабочего на 2–5° из-за изменения плотности топлива и зазоров в приводе ТНВД. Регулировку проводят только при температуре охлаждающей жидкости 80–90°C. Если пренебречь этим, на холостом ходу двигатель будет работать с детонацией, а под нагрузкой – с перегревом и потерей мощности. Для контроля используют штатный датчик температуры или пирометр с погрешностью не более ±2°C.

Неправильная установка ВМТ (верхней мёртвой точки) поршня первого цилиндра приводит к смещению угла на 3–10°. Ошибка возникает при неточном совмещении меток на маховике или шкиве коленвала с указателем на блоке. На двигателях с ременным приводом ГРМ дополнительно проверяют совпадение меток на распредвале и ТНВД. Для устранения используют стробоскоп с лампой-вспышкой, синхронизированной с первым цилиндром, или механический индикатор часового типа, устанавливаемый в свечное отверстие.

Замена или ремонт ТНВД без последующей калибровки – ещё одна частая проблема. После демонтажа насоса угол опережения сбивается из-за изменения положения кулачкового вала относительно привода. На двигателях с электронным управлением (Common Rail) требуется адаптация через диагностический сканер с функцией «Basic Setting». Для механических систем используют регулировочные шайбы или эксцентриковые муфты, подбирая их толщину с точностью до 0,05 мм. Без калибровки двигатель теряет до 15% мощности и расходует на 8–12% больше топлива.

Неучёт характеристик топлива приводит к некорректной работе двигателя. Летнее и зимнее дизтопливо имеют разную цетановую вязкость, что влияет на скорость воспламенения. При переходе на зимнее топливо угол опережения уменьшают на 1–2°, иначе возникает жёсткая работа и повышенный износ ЦПГ. Для точной настройки используют цетан-корректор или адаптируют параметры через ЭБУ (при наличии). В регионах с резкими перепадами температур рекомендуется устанавливать датчик качества топлива, автоматически корректирующий угол впрыска.

Пренебрежение проверкой герметичности топливной системы искажает результаты регулировки. Подсос воздуха через соединения трубок или изношенные уплотнения ТНВД вызывает нестабильное давление впрыска, что проявляется в «плавающих» оборотах и пропусках зажигания. Перед настройкой угол проверяют на герметичность с помощью вакуумного тестера или мыльного раствора. Дефектные шланги заменяют, а уплотнительные кольца ТНВД смазывают дизельным топливом перед установкой. На двигателях с Common Rail дополнительно контролируют давление в рампе – при утечках оно падает ниже 200 бар на холостом ходу.
