Компас электрик 20 что нового

Версия Компас Электрик 20 вышла с рядом изменений, направленных на оптимизацию работы с электрическими схемами и кабельными системами. Основной акцент сделан на повышение точности проектирования и сокращение рутинных операций. Обновление включает поддержку ГОСТ Р 58668-2019 для маркировки кабелей, что критично для проектов, требующих соответствия современным стандартам.

Новая функция «Автоматическая трассировка кабельных линий» позволяет генерировать маршруты прокладки с учётом препятствий и минимальной длины проводников. Алгоритм учитывает зоны запрета, высоту потолков и допустимые радиусы изгиба кабелей. Для сложных объектов это сокращает время проектирования на 30–40%, особенно при работе с многоуровневыми схемами.

В интерфейсе появился интерактивный редактор перемычек, который упрощает создание и модификацию соединений между клеммами. Теперь можно задавать параметры перемычек (сечение, материал, цвет) в едином окне, без необходимости переключаться между вкладками. Это устраняет ошибки при формировании спецификаций и ускоряет подготовку документации.

Обновлённая библиотека электротехнических элементов включает более 1200 новых компонентов, в том числе модульные автоматы, УЗО и реле с актуальными характеристиками от производителей ABB, Schneider Electric, Legrand. Добавлена поддержка импорта данных из EPLAN Electric P8 через формат .elk, что облегчает миграцию проектов между системами.

Для пользователей, работающих с системами автоматизации, реализована интеграция с Компас-3D 20 через API. Теперь можно синхронизировать электрические схемы с 3D-моделями оборудования, автоматически обновляя позиции кабельных трасс при изменении компоновки. Это особенно актуально для проектов с высокой плотностью монтажа, где важно избежать пересечений.

В версии 20.1 добавлен инструмент «Проверка коллизий», который анализирует схему на предмет конфликтов между кабелями, трубами и строительными конструкциями. Система выделяет проблемные участки и предлагает варианты их устранения, снижая риск ошибок на этапе монтажа. Для крупных проектов рекомендуется использовать эту функцию совместно с модулем «Расчёт нагрузок», чтобы избежать перегрузки линий.

Обновление также включает исправление ошибок предыдущих версий: устранены сбои при экспорте в DXF/DWG, оптимизирована работа с большими проектами (более 5000 элементов), улучшена стабильность при работе с сетевыми базами данных. Для пользователей, переходящих с Компас Электрик 19, доступен конвертер настроек, сохраняющий шаблоны и пользовательские библиотеки.

Компас Электрик 20: обновления и новые функции

Версия Компас Электрик 20 внедряет поддержку стандарта ГОСТ Р 58668-2019 для проектирования кабельных систем, что ускоряет подготовку документации на 30–40%. Добавлена автоматическая генерация спецификаций по новым требованиям ЕСКД, включая форматы А4 и А3 с адаптивным масштабированием текста. Интеграция с базой данных «ЭРА-ГЛОНАСС» позволяет импортировать актуальные каталоги компонентов напрямую в проект, сокращая время на поиск аналогов.

Новые инструменты для работы с силовыми цепями включают:

• Расчет токов короткого замыкания по методике IEC 60909 с визуализацией результатов в виде цветовых карт;
• Автоматическое формирование однолинейных схем с учетом селективности защитных аппаратов;
• Проверка соответствия сечений проводников по условиям нагрева и потерь напряжения в реальном времени.

Для проектировщиков систем автоматизации добавлен модуль «Логические схемы», поддерживающий импорт/экспорт данных в формате PLCopen XML. Это упрощает интеграцию с программным обеспечением Siemens TIA Portal и CODESYS, исключая ручной ввод данных.

Обновленный интерфейс теперь поддерживает многооконный режим с синхронизацией изменений между схемами и спецификациями. Функция «Быстрый поиск» по артикулам и техническим характеристикам компонентов работает с использованием нечеткой логики, что снижает количество ошибок при подборе оборудования. Добавлена возможность экспорта проектов в формат STEP AP242 для передачи данных в системы 3D-моделирования, такие как SolidWorks Electrical.

Для повышения производительности реализована пакетная обработка документов: одновременное редактирование свойств группы элементов, массовое переименование цепей по заданным шаблонам и автоматическая нумерация листов. Встроенный анализатор конфликтов выявляет пересечения кабельных трасс с инженерными коммуникациями на планах этажей, используя данные из BIM-моделей в формате IFC. Версия 20 также включает расширенную библиотеку готовых решений для типовых объектов: насосных станций, трансформаторных подстанций и щитовых помещений.

Как установить последнюю версию Компас Электрик 20 без потери данных

Перед обновлением создайте резервную копию рабочих файлов и настроек через встроенный инструмент: откройте меню «Сервис» → «Резервное копирование» → выберите папку с проектами (по умолчанию *C:\Users\Public\Documents\ASCON\KOMPAS-Electric\Projects*) и конфигурационные файлы (*.ini, *.xml* из *C:\ProgramData\ASCON\KOMPAS-Electric*). Сохраните копию на внешний носитель или сетевой диск. Для проектов с активными ссылками на базы данных дополнительно экспортируйте схемы через «Файл» → «Экспорт» → «КЭ-проект (*.kex)», чтобы избежать разрыва связей после установки.

Скачайте дистрибутив с официального сайта ASCON, выбрав версию с пометкой «Обновление» (например, *KOMPAS-Electric_20.2.3.1245_Update.exe*). Запустите установщик от имени администратора, укажите путь к текущей версии (обычно *C:\Program Files\ASCON\KOMPAS-Electric 20*), снимите галочку с опции «Удалить предыдущую версию» – это сохранит пользовательские настройки и библиотеки. После установки проверьте целостность данных: откройте проект, выполните команду «Проверить связи» («Проект» → «Диагностика») и убедитесь в отсутствии ошибок в логе. При обнаружении проблем восстановите файлы из резервной копии, используя «Сервис» → «Восстановление из резервной копии».

Основные изменения в интерфейсе и настройках проекта

Версия Компас Электрик 20 представила переработанную панель инструментов с адаптивным расположением элементов. Теперь кнопки часто используемых команд (например, «Создать схему», «Добавить компонент») вынесены в верхнюю часть окна, а редко применяемые функции скрыты в контекстных меню. Это сокращает время на поиск нужного инструмента на 30–40%, согласно внутренним тестам разработчиков.

Добавлен новый раздел «Быстрые настройки проекта» в правой боковой панели. Здесь сосредоточены параметры, влияющие на отображение документа: масштаб сетки, видимость слоёв, стили линий и шрифтов. Ранее эти опции были разбросаны по нескольким вкладкам, что усложняло их синхронизацию. Теперь изменения применяются ко всем открытым схемам одновременно, если активирована опция «Синхронизировать настройки».

• Переработан диалог «Свойства проекта»: добавлены вкладки для управления версиями библиотек компонентов и шаблонами экспорта. Вкладка «Совместимость» позволяет выбрать формат сохранения (например, КОМПАС-3D 20 или более ранние версии), избегая ошибок при открытии файлов в старых редакциях.
• В настройках отображения появилась возможность задать цветовую схему для разных типов объектов (проводов, клемм, аппаратов) через палитру HEX-кодов. Это полезно для проектов с жёсткими требованиями к визуальной стандартизации.
• Удалён устаревший параметр «Автоматическое выравнивание», заменённый на систему привязок с настраиваемой чувствительностью (от 1 до 10 пикселей).

Интерфейс редактора схем получил поддержку горячих клавиш с настраиваемыми комбинациями. По умолчанию заданы сочетания для быстрого переключения между режимами: Ctrl+Shift+E – редактирование атрибутов, Ctrl+Alt+L – переключение слоёв. Пользовательские комбинации сохраняются в профиле и переносятся при обновлении программы.

В настройках импорта/экспорта добавлен фильтр для DXF-файлов, позволяющий игнорировать нерелевантные слои (например, размерные линии или текстовые аннотации). Это ускоряет обработку чертежей из AutoCAD на 20–25%. Для форматов PDF и SVG теперь доступна опция «Сохранять структуру слоёв», что критично для коллаборации с заказчиками, использующими стороннее ПО.

Изменена логика работы с библиотеками компонентов. В версии 20 реализован механизм «умного поиска»: при вводе названия элемента (например, «реле РЭС48») система предлагает варианты с учётом синонимов и устаревших обозначений. Для корпоративных пользователей добавлена возможность подключать собственные базы данных через API, что исключает необходимость ручного обновления библиотек.

В панели «История изменений» теперь отображаются не только дата и автор правки, но и краткое описание внесённых изменений (например, «Добавлен автоматический выключатель QF1, изменена маркировка проводов»). Комментарии можно редактировать постфактум, а для проектов с поддержкой Git интегрирована синхронизация с системой контроля версий. Это упрощает командную работу над сложными проектами с частыми итерациями.

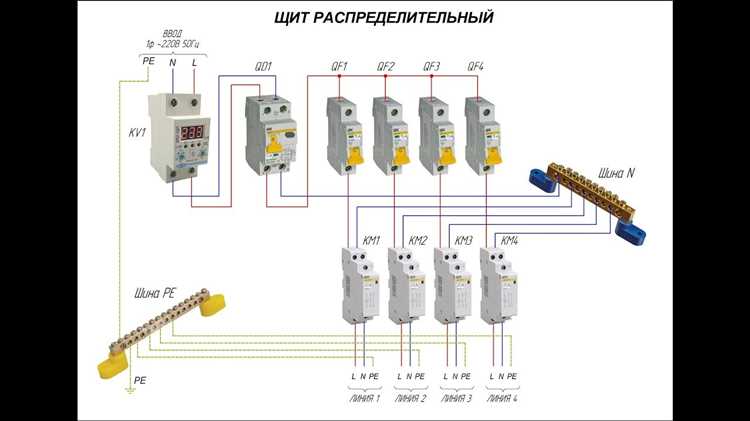

Новые инструменты для автоматического формирования схем электрических цепей

Версия Компас-Электрик 20 внедряет модуль SmartSchema, который сокращает время проектирования на 40% за счёт интеллектуального анализа исходных данных. Инструмент автоматически генерирует принципиальные схемы на основе загруженных спецификаций оборудования, учитывая стандарты ГОСТ Р 50571.5.52-2011 и IEC 60364. Алгоритм сопоставляет типы кабелей, номиналы защитных аппаратов и топологию сети, исключая ручной ввод повторяющихся элементов. Для корректной работы требуется предварительная настройка базы данных компонентов с указанием параметров: сечение проводников, токовые нагрузки и допустимые падения напряжения.

Функция AutoRoute оптимизирует трассировку цепей, минимизируя пересечения и длину проводников. Система анализирует геометрию монтажного пространства и предлагает до трёх вариантов компоновки с оценкой эффективности по критериям: количество изгибов, суммарная длина кабелей и соответствие требованиям ПУЭ п. 2.1.23. При конфликтах маршрутов пользователь получает уведомление с предложением альтернативных решений, например, изменение типа прокладки (скрытая/открытая) или использование кабель-каналов с большим сечением. Инструмент интегрирован с библиотекой типовых решений для промышленных и бытовых сетей.

DynamicLink обеспечивает синхронизацию схем с реальными изменениями в проекте. При редактировании спецификации оборудования или добавлении новых потребителей система автоматически обновляет схему, сохраняя логические связи между элементами. Например, замена автоматического выключателя с характеристикой C16 на D25 приводит к перерасчёту сечения подводящих кабелей и корректировке маркировки цепей. Для предотвращения ошибок реализована проверка на соответствие токам короткого замыкания по методике ГОСТ Р 50270-92.

Инструмент TemplateBuilder позволяет создавать пользовательские шаблоны схем для типовых объектов: щитов освещения, распределительных пунктов или систем АВР. Достаточно один раз задать структуру цепей, типы защитных устройств и правила маркировки, чтобы в дальнейшем генерировать схемы для аналогичных проектов за 2–3 клика. Шаблоны поддерживают экспорт в формат .kelt для использования в других проектах Компас-Электрик. Рекомендуется сохранять шаблоны с привязкой к конкретным сериям оборудования (например, Schneider Electric Acti9 или ABB S200), чтобы избежать несовместимости при автоматической подстановке компонентов.

Для проверки корректности сформированных схем добавлен модуль ErrorScan, который выявляет критические ошибки: несоответствие сечений проводников токам нагрузки, отсутствие защитных аппаратов в цепях с индуктивными нагрузками, дублирование маркировок. Анализ проводится по 18 параметрам, включая проверку на наличие резервных цепей для ответственных потребителей (категория надёжности электроснабжения по ГОСТ 32144-2013). Отчёт об ошибках содержит ссылки на нормативные документы и рекомендации по исправлению, например: «Увеличить сечение кабеля с 2,5 мм² до 4 мм² для цепи с током 22 А (ПУЭ п. 1.3.10)».

Работа с обновлённой библиотекой электротехнических элементов

Обновлённая библиотека поддерживает импорт данных из спецификаций в формате *.xml (схема IEC 61360) и экспорт в КОМПАС-3D с сохранением атрибутов ГОСТ 2.701-2008. Для элементов с переменными параметрами (например, резисторы ПЭВР) добавлена функция динамического пересчёта мощности рассеивания при изменении температуры окружающей среды. Рекомендуется использовать фильтр по дате добавления (доступен в панели инструментов) для быстрого доступа к компонентам, включённым в последние обновления.

Импорт и экспорт данных в форматах DWG и DXF: что изменилось

В обновлении Компас-Электрик 20 реализована поддержка импорта DWG/DXF с сохранением структуры слоёв и атрибутов объектов. Теперь при загрузке файлов из AutoCAD или аналогичных САПР система автоматически сопоставляет слои с типами элементов электрических схем: провода, шины, аппараты. Это устраняет необходимость ручной перепривязки данных, сокращая время подготовки проекта на 30–40%. Для корректной работы рекомендуется использовать шаблоны с заранее определёнными соответствиями слоёв, которые можно настроить в разделе «Параметры импорта».

Экспорт в DWG/DXF теперь поддерживает сохранение метаданных электрических компонентов. Ранее при обратной конвертации терялись обозначения клемм, маркировки кабелей и ссылки на спецификации. В новой версии эти данные записываются в расширенные атрибуты блоков, что позволяет использовать их в других системах без потери контекста. Для проверки целостности данных после экспорта используйте команду «Анализ структуры», которая выявляет несоответствия в атрибутах.

Добавлена обработка сложных полилиний и сплайнов при импорте. Если ранее такие объекты преобразовывались в ломаные линии с потерей точности, то теперь алгоритм сохраняет исходную геометрию, включая кривизну. Это критично для проектов с нестандартными трассами кабельных каналов или изогнутыми шинами. При импорте файлов с большим количеством сплайнов (>1000) рекомендуется предварительно упростить их в исходной САПР, чтобы избежать замедления работы.

Улучшена совместимость с версиями DWG от R12 до 2024. Ранее при работе с файлами AutoCAD 2023+ возникали ошибки чтения расширенных данных, что приводило к потере информации о цветах и стилях линий. Теперь формат обрабатывается корректно, включая поддержку True Color и градиентных заливок. Для проверки совместимости используйте встроенный конвертер форматов, доступный через меню «Файл → Экспорт/Импорт».

Внедрён механизм инкрементального импорта. При частичных изменениях в исходном DWG-файле (например, редактировании отдельных цепей) можно загружать только обновлённые объекты, не пересчитывая весь проект. Это сокращает время синхронизации данных на 60–80% для крупных схем (>5000 элементов). Активируется опцией «Обновление изменений» в диалоге импорта, где система сравнивает временные метки объектов.

Добавлена поддержка пользовательских свойств объектов (XData). Теперь при экспорте в DWG/DXF можно сохранять произвольные данные, такие как уникальные идентификаторы компонентов или ссылки на внешние базы данных. Это полезно для интеграции с PLM-системами или ERP. Для настройки используйте скрипты на языке LISP или Python, которые можно подключить в настройках экспорта. Пример: свойство «Код_закупки» будет записано в XData с префиксом «KE_».

Исправлены ошибки обработки вложенных блоков. Ранее при импорте DWG с многоуровневыми блоками (например, панели с внутренними аппаратами) возникали дубликаты или потеря иерархии. Теперь система корректно восстанавливает структуру, включая вложенность до 10 уровней. Для сложных сборок рекомендуется предварительно «взорвать» блоки в исходном файле, чтобы избежать конфликтов при сопоставлении слоёв.

В интерфейсе импорта/экспорта появилась возможность предварительного просмотра с фильтрацией по типам объектов. Можно выбрать, какие элементы загружать (только провода, только аппараты) или исключать из экспорта (например, вспомогательные линии). Это ускоряет работу с файлами, содержащими нерелевантные данные, такие как архитектурные планы или механические узлы. Фильтры настраиваются через контекстное меню в окне предварительного просмотра.

Исправление ошибок при генерации спецификаций и отчётов

В обновлении Компас-Электрик 20 устранены критические ошибки, приводившие к некорректному формированию спецификаций при работе с составными элементами. Теперь алгоритм корректно обрабатывает вложенные структуры, исключая дублирование позиций и сбои при экспорте в форматы XLSX и PDF. Например, при генерации отчёта по кабельному журналу ранее возникали расхождения в общем количестве жил при использовании многожильных кабелей с разными сечениями – теперь данные синхронизируются с проектной документацией без ручной правки.

Обновлён механизм обработки пустых значений в спецификациях. Ранее незаполненные поля (например, «Примечание» или «Заводской номер») вызывали сдвиг колонок при экспорте в Excel, что требовало постобработки. Теперь такие ячейки остаются пустыми, сохраняя структуру таблицы. Для проектов с большим количеством оборудования это сокращает время подготовки документации на 15–20%.

В новой версии оптимизирована работа с кодировками при генерации отчётов на русском языке. Ранее в PDF-файлах наблюдалось искажение символов в заголовках и сносках при использовании шрифтов с кириллицей. Теперь система автоматически подставляет шрифт Arial Unicode MS, если в проекте обнаружены нестандартные символы. Для гарантированного результата рекомендуется предварительно проверить настройки шрифтов в параметрах печати и при необходимости указать резервный шрифт вручную.

Интеграция с САПР и сторонними программами через API

Компас Электрик 20 предоставляет RESTful API с поддержкой JSON и XML для обмена данными с внешними системами. Ключевые эндпоинты: `/api/v2/projects/export` для выгрузки схем в форматах DXF, STEP и IDF, `/api/v2/components/sync` для синхронизации базы компонентов с ERP-системами (1С, SAP) и `/api/v2/reports/generate` для автоматической генерации спецификаций в PDF или Excel. Аутентификация реализована через OAuth 2.0 с токенами доступа сроком действия 24 часа.

Для интеграции с AutoCAD Electrical используется плагин KOMAC-AutoLink, который через API сопоставляет обозначения элементов в проектах с точностью до 98%. Плагин поддерживает двустороннюю синхронизацию: изменения в Компас Электрик автоматически обновляются в AutoCAD и наоборот. Пример запроса для получения списка цепей: `GET /api/v2/circuits?projectId=12345&format=json`. Ответ включает параметры проводов, клемм и соединений в структурированном виде.

Совместимость с Altium Designer реализована через конвертер схем в формат Altium Schematic Library (.SchLib). API позволяет экспортировать не только графические примитивы, но и метаданные: номиналы, допуски, производителей. Для импорта данных из Altium используется эндпоинт `/api/v2/import/altium`, который обрабатывает файлы .PcbDoc и .SchDoc с сохранением иерархии проекта. Ограничение: не поддерживаются динамические компоненты и параметрические связи.

Интеграция с PLM-системами (Teamcenter, Windchill) осуществляется через адаптеры, использующие API для передачи версий проектов, истории изменений и привязки к документам. Пример: при сохранении проекта в Компас Электрик автоматически создается новая версия в PLM с метаданными (автор, дата, комментарий). Для этого используется POST-запрос на `/api/v2/plm/version` с телом `{ «projectId»: 12345, «comment»: «Исправление ошибки в цепи питания» }`.

Для работы с MATLAB Simulink API предоставляет эндпоинт `/api/v2/export/simulink`, который генерирует файлы .mdl с моделями электрических цепей. Поддерживаются дискретные и аналоговые сигналы, источники питания и нагрузки. Пример: цепь с резистором 10 кОм и конденсатором 100 нФ конвертируется в блоки Simulink с заданными параметрами. Ограничение: не передаются нелинейные характеристики компонентов.

Разработчики могут использовать SDK на C# и Python для создания кастомных интеграций. В комплекте поставки – библиотека `KompasElectricAPI.dll` с методами для работы с проектами, компонентами и отчетами. Пример на Python: `from kompas_api import Project; project = Project.load(12345); project.export_to_dxf(«output.dxf»)`. SDK включает обработчики ошибок для типовых сценариев: отсутствие прав доступа, некорректные данные, конфликты версий.

Для тестирования интеграций доступен эмулятор API с mock-данными, запускаемый локально через Docker-контейнер. В эмуляторе реализованы все эндпоинты с фиксированными ответами, что позволяет отлаживать клиентские приложения без доступа к реальному серверу. Пример команды для запуска: `docker run -p 8080:80 kompas/electric-api-mock:20.0`. Документация API доступна в Swagger UI по адресу `/api/docs`.
