Неполярные конденсаторы 100пф какое имеет обозначение

Неполярные конденсаторы ёмкостью 100 пФ (пикофарад) – распространённый компонент в высокочастотных цепях, фильтрах и схемах согласования импеданса. На принципиальных схемах они обозначаются стандартным символом: две параллельные линии, разделённые зазором, без указания полярности. Для точной идентификации рядом с символом указывают номинал в формате 100p или 100pF, причём вторая запись предпочтительна для исключения путаницы с обозначениями резисторов (например, 100R).

В зарубежной документации встречается альтернативное обозначение 101 – это кодовая маркировка, где первые две цифры (10) соответствуют значащим разрядам, а третья (1) – количеству нулей в пикофарадах. На схемах такой формат не применяется, но его полезно знать при подборе компонентов. Для конденсаторов 100 пФ допуск обычно составляет ±5% или ±10%, что также может быть указано рядом с номиналом (например, 100p ±5%).

При проектировании схем с конденсаторами 100 пФ учитывайте рабочее напряжение – для большинства керамических и плёночных вариантов оно составляет 50–100 В. На схемах напряжение указывают редко, но в критических цепях (например, в источниках питания или усилителях) рекомендуется добавлять его в спецификацию. Для высокочастотных приложений выбирайте конденсаторы с низким эквивалентным последовательным сопротивлением (ESR), например, керамические типы NP0/C0G, которые сохраняют стабильность ёмкости в широком диапазоне температур.

В сложных схемах с несколькими конденсаторами 100 пФ используйте уникальные позиционные обозначения: C1, C2 и т. д., с обязательным указанием номинала. Если конденсаторы выполняют разные функции (например, развязка и фильтрация), добавляйте поясняющие метки: C1 (100p, развязка). Это упрощает монтаж и отладку. Для поверхностного монтажа (SMD) на схемах часто приводят типоразмер (например, 0603 или 0805), чтобы избежать ошибок при сборке.

Какие символы используются для неполярных конденсаторов на принципиальных схемах

В схемах с повышенной плотностью элементов или при использовании САПР (например, KiCad, Altium Designer) допускается упрощённое обозначение: две короткие параллельные линии (3–5 мм) с минимальным зазором. Важно соблюдать единообразие в рамках одной схемы – смешение стилей усложняет чтение. При маркировке номинала в пФ используют сокращение *пФ* или *pF*, избегая пробелов (например, *100пФ*). Для конденсаторов с ёмкостью менее 10 пФ указывают значение с точностью до десятых (например, *4,7 пФ*).

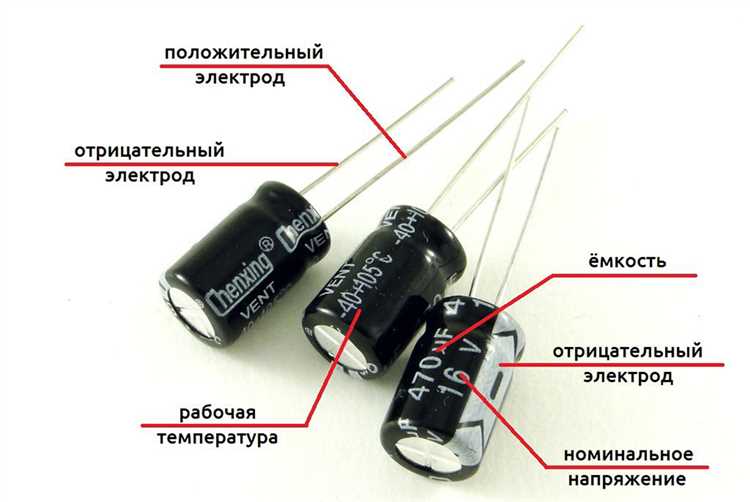

Как отличить обозначение неполярного конденсатора от полярного на чертеже

Стандартные обозначения регламентируются ГОСТ 2.728-74 и международными стандартами IEC 60617. Неполярный конденсатор на схеме выглядит как две прямые линии, расстояние между которыми обычно равно 1–2 мм. Для полярных конденсаторов одна из линий может быть изогнута, утолщена или снабжена знаком «+», указывающим на анод. В некоторых случаях полярность обозначают пунктирной линией у катода.

• Неполярный конденсатор: две прямые параллельные линии равной длины.
• Полярный конденсатор: одна линия утолщена, изогнута или помечена «+».
• Танталовые конденсаторы: часто обозначаются полукругом с «+» у анода.
• Керамические и пленочные: всегда неполярные, маркируются без знаков полярности.

При чтении схем обращайте внимание на номинал и единицы измерения. Например, «100 пФ» (пикофарад) – это типичный неполярный конденсатор, тогда как «100 мкФ» (микрофарад) чаще встречается у полярных. Если на чертеже рядом с обозначением указано напряжение (например, «16 В»), это дополнительный признак полярного компонента, так как неполярные конденсаторы редко маркируются по рабочему напряжению на схемах.

В сложных схемах полярные конденсаторы могут обозначаться с указанием типа: «C1 – 10 мкФ × 25 В (электролит)». Неполярные же обычно сопровождаются только номиналом и допуском (например, «C2 – 100 пФ ±5%»). Если на чертеже отсутствуют явные признаки полярности, но номинал превышает 1 мкФ, проверьте документацию – это может быть исключение, например, биполярный электролитический конденсатор.

Где указывать номинал 100 пФ при маркировке конденсатора на схеме

Номинал 100 пФ на принципиальных схемах обозначается рядом с условным графическим обозначением (УГО) конденсатора. Стандарт ГОСТ 2.728-74 предписывает размещать значение ёмкости непосредственно над или под символом элемента, без дополнительных разделителей. Для неполярных конденсаторов формат записи: «100p» или «100pF», где «p» – сокращение от пикофарад. Допускается использование пробела между числом и единицей измерения («100 pF»), но в профессиональной документации чаще применяют слитное написание.

В зарубежных схемах (IEC 60617, ANSI Y32.2) принято указывать номинал справа от УГО, на одной линии с обозначением. Например: «C1 100pF». Если схема содержит несколько конденсаторов с одинаковым номиналом, допускается вынос общего значения в технические требования с пометкой: «Все конденсаторы, кроме указанных, – 100 пФ». Это сокращает визуальную нагрузку на чертеже, но требует явного упоминания в спецификации.

При маркировке SMD-конденсаторов на печатных платах номинал 100 пФ кодируется по стандарту EIA-198. Для корпуса 0402–1206 используется трёхзначный код: «101», где первые две цифры – значение в пикофарадах (10), а третья – множитель (10¹). На схемах такие элементы обозначаются аналогично дискретным конденсаторам, но с дополнительным указанием типоразмера в спецификации (например, «C2 100pF 0603»).

В аналоговых цепях, где критична точность, рядом с номиналом указывают допуск: «100pF ±5%». Для высокочастотных приложений (фильтры, согласующие цепи) добавляют рабочее напряжение: «100pF 50V». Эти данные размещают в одну строку с основным обозначением, разделяя пробелами или косой чертой. В цифровых схемах допуск и напряжение часто опускают, если они стандартны для всей платы.

При использовании программ САПР (KiCad, Altium Designer) номинал вводится в поле «Value» компонента. Программы автоматически размещают его на схеме согласно выбранному стандарту (IEEE, ГОСТ). Для 100 пФ рекомендуется единообразное написание: «100pF» – это исключает разночтения при экспорте спецификаций и BOM-файлов. В рукописных схемах допускается сокращение до «100пФ», но только при условии, что все аналогичные элементы маркированы идентично.

Какие стандарты регламентируют обозначение конденсаторов в электрических схемах

• ГОСТ 2.728-74 (ЕСКД) – определяет условные графические обозначения (УГО) для конденсаторов в схемах, включая неполярные (например, 100 пФ обозначаются двумя параллельными линиями без знака полярности). Стандарт регламентирует размеры символов, маркировку номиналов (в пико-, нано-, микрофарадах) и дополнительные элементы (например, подстроечные конденсаторы).
• IEC 60617 (международный стандарт) – унифицирует обозначения для электротехнических схем, включая конденсаторы. Символы аналогичны ГОСТ, но допускают вариации в маркировке номиналов (например, «100p» вместо «100 пФ»). Стандарт используется в Европе и Азии.
• ANSI Y32.2 (США) – отличается обозначением неполярных конденсаторов двумя параллельными линиями с зазором, а номинал указывается в микрофарадах (например, «.0001µF» для 100 пФ). Часто применяется в американской документации.
• JIS C 0617 (Япония) – близок к IEC, но с уточнениями для специфических типов конденсаторов (например, керамических). Номиналы обозначаются в пикофарадах с суффиксом «p» (100p).

Для корректного чтения схем проверяйте соответствие стандарта стране-производителю оборудования. В российской практике приоритет отдаётся ГОСТ 2.728-74, но при работе с импортными схемами учитывайте IEC или ANSI.

При маркировке номинала 100 пФ на схемах следуйте правилам:

1. В ГОСТ и IEC – «100 пФ» или «100pF» (пробел между числом и единицей измерения обязателен).
2. В ANSI – «.0001µF» или «100pF» (последнее допустимо, но менее распространено).
3. Для подстроечных конденсаторов добавляйте стрелку через символ (ГОСТ) или диагональную линию (IEC).
4. Полярные конденсаторы обозначаются «+» у одной из пластин (ГОСТ) или жирной линией (IEC).

Ошибки в обозначениях (например, пропуск единиц измерения) могут привести к неверной интерпретации схемы. При проектировании используйте САПР с поддержкой выбранного стандарта (например, Altium Designer для ANSI/IEC, «Компас-Электрик» для ГОСТ).

Как правильно подписывать конденсаторы с допуском на принципиальных схемах

На принципиальных схемах неполярные конденсаторы обозначаются значением ёмкости с указанием допуска в процентах или кодом. Для конденсаторов 100 пФ с допуском ±5% стандартная подпись – *100pF ±5%* или *100pF J* (где *J* соответствует ±5% по стандарту EIA). Если допуск ±10%, используется *K* (например, *100pF K*), а для ±20% – *M* (*100pF M*). При отсутствии буквенного кода допуск прописывается численно. Для значений менее 1000 пФ единицы измерения указываются в пикофарадах (*pF*), без сокращений или пробелов между числом и обозначением.

В случаях, когда схема содержит несколько конденсаторов с одинаковым номиналом, но разным допуском, рядом с обозначением добавляется порядковый номер или индекс (например, *C1 100pF J*, *C2 100pF K*). Для конденсаторов с нестандартным допуском (например, ±2%) указывается точное значение (*100pF ±2%*). Избегайте использования устаревших обозначений вроде *μμF* или *mmF* – они не соответствуют современным стандартам и могут вводить в заблуждение.

Нужно ли указывать материал диэлектрика при обозначении 100 пФ на схеме

Материал диэлектрика в обозначении конденсатора 100 пФ на принципиальной схеме указывать не обязательно, если его свойства не критичны для работы устройства. Стандартные обозначения по ГОСТ 2.728-74 или IEC 60617 предусматривают маркировку только номинала и допуска, например, C1 100p. Однако в ряде случаев материал влияет на параметры, требующие учёта.

Для высокочастотных цепей (свыше 1 МГц) диэлектрик определяет потери и стабильность ёмкости. Керамические конденсаторы с диэлектриком NP0 (C0G) имеют температурный коэффициент ±30 ppm/°C, а X7R – до ±15%. Если схема чувствительна к дрейфу ёмкости (например, генераторы или фильтры), материал указывают в спецификации или рядом с обозначением: C2 100p NP0.

В импульсных источниках питания или цепях с высоким напряжением (более 50 В) важна электрическая прочность диэлектрика. Плёночные конденсаторы (полипропилен, полиэстер) выдерживают до 1000 В/мм, керамические – до 50 В/мкм. При превышении допустимого напряжения возможен пробой, поэтому для таких случаев материал прописывают в документации или на схеме: C3 100p 100V PP.

• Когда материал диэлектрика указывать необходимо:
  1. Схемы с жёсткими требованиями к температурной стабильности (например, термокомпенсированные цепи).
  2. Устройства, работающие в экстремальных условиях (от −55°C до +125°C).
  3. Цепи с высокими токами утечки (электролиты против керамики).
  4. Применение в медицинской или аэрокосмической технике, где сертификация требует детализации компонентов.

В большинстве аналоговых и цифровых схем общего назначения (усилители, логические элементы) материал диэлектрика не критичен. Здесь достаточно номинала и допуска (±5%, ±10%). Например, для развязки питания микроконтроллера подойдёт любой конденсатор 100 пФ с рабочим напряжением 16–50 В, без привязки к диэлектрику.

Если материал всё же требуется указать, используют сокращения:

• NP0/C0G – керамика с нулевым ТКЕ (температурным коэффициентом).
• X7R – керамика с ТКЕ ±15% в диапазоне −55…+125°C.
• PP – полипропилен (плёночный).
• PET – полиэстер (майлар).
• MKT – металлизированный полиэстер.

Допустимо добавлять эти обозначения в позиционное обозначение: C4 100p X7R или в спецификацию.

Исключение – схемы, где диэлектрик влияет на паразитные параметры. Например, в СВЧ-устройствах керамика с высокой диэлектрической проницаемостью (X5R, Y5V) может вносить нежелательные резонансы из-за эквивалентной последовательной индуктивности (ESL). В таких случаях материал указывают обязательно, а для особо критичных цепей приводят полные характеристики в технических требованиях.

Как обозначаются конденсаторы 100 пФ в зарубежных и отечественных схемах

В отечественных электрических схемах конденсаторы ёмкостью 100 пФ обозначаются стандартным символом в виде двух параллельных линий с зазором между ними. Рядом указывается номинал: «100 пФ» или «100p». В старых схемах можно встретить обозначение «100п» с кириллической буквой «п», что соответствует пикофарадам. Если конденсатор неполярный, полярность не указывается, а для керамических или плёночных типов иногда добавляют буквенный код материала, например, «К10-17» для керамических.

Зарубежные схемы чаще используют сокращение «100pF» или просто «100p», где «p» означает пикофарады. В американских и европейских стандартах (IEEE, IEC) символ конденсатора идентичен отечественному, но номинал может сопровождаться дополнительными обозначениями допуска, например, «100p ±5%». Для SMD-конденсаторов на схемах указывают код «101», где первые две цифры – номинал, а третья – количество нулей (100 пФ).

В японских схемах (JIS) встречается обозначение «100pF» или «101» для SMD-компонентов, но иногда номинал записывают в нанофарадах: «0.1nF». Это эквивалентно 100 пФ, так как 1 нФ = 1000 пФ. Важно учитывать контекст, поскольку в высокочастотных цепях японские инженеры могут опускать единицы измерения, оставляя только числовое значение.

В схемах, выполненных по стандарту ANSI (США), конденсаторы 100 пФ обозначаются без пробелов: «100pF» или «0.1nF». Для неполярных конденсаторов не используются знаки «+» или «−», а в случае многослойных керамических (MLCC) может добавляться префикс «C» перед номиналом, например, «C100p». В старых американских схемах иногда встречается устаревшее обозначение «μμF» (микромикрофарады), что равно 1 пФ, но для 100 пФ это будет «100μμF».

В китайских и корейских схемах номинал 100 пФ чаще всего указывается как «100p» или «101» для SMD. В документации на печатные платы (PCB) для поверхностного монтажа используют трёхзначный код: «101» – стандартное обозначение, где «10» – значение, а «1» – множитель (10^1 = 10 пФ × 10 = 100 пФ). Для точной идентификации рекомендуется сверяться с BOM (Bill of Materials), где номиналы приводятся в развёрнутом виде.

При работе с импортными схемами важно учитывать региональные особенности маркировки. Например, в немецких схемах (DIN) номинал 100 пФ может записываться как «100 pF» с пробелом перед единицей измерения. В британских стандартах (BS) допускается обозначение «100pF» без пробела. Для избежания ошибок при замене компонентов всегда проверяйте соответствие номинала в спецификации или datasheet.

В современных EDA-программах (KiCad, Altium, Eagle) конденсаторы 100 пФ обозначаются унифицированно: «C1 100p» или «C1 0.1n». Для неполярных конденсаторов не указывается полярность, а тип диэлектрика (керамика, полипропилен) может уточняться в атрибутах компонента. При экспорте схемы в разные стандарты (IPC, JEDEC) программа автоматически подставляет корректное обозначение, но ручная проверка номинала остаётся критически важной для исключения ошибок в высокочастотных или прецизионных цепях.

Типичные ошибки при маркировке неполярных конденсаторов на чертежах

Первая и самая распространённая ошибка – указание значения ёмкости без единиц измерения. На схемах часто встречаются обозначения вроде «C1 100», где отсутствует «пФ» или «nF». Это приводит к неверной интерпретации: 100 может быть воспринято как 100 нФ или даже 100 мкФ. Всегда добавляйте единицы измерения, даже если в документации проекта они указаны отдельно.

Использование устаревших или нестандартных обозначений – вторая проблема. Например, вместо «100p» или «100pF» пишут «0,1n» или «100μμF». Хотя математически это эквивалентно, такие формы усложняют чтение схемы и увеличивают риск ошибок при сборке. Придерживайтесь ГОСТ 2.728-74 или международного стандарта IEC 60617, где рекомендовано использовать «пФ», «нФ» и «мкФ».

Ошибки в позиционных обозначениях конденсаторов встречаются реже, но критичны. Некоторые разработчики путают «C» (конденсатор) с «K» (реле) или «L» (катушка индуктивности), особенно в рукописных схемах. Ещё хуже, когда конденсаторы нумеруются не последовательно (например, C1, C3, C2), что запутывает монтажников. Всегда соблюдайте порядок нумерации слева направо или сверху вниз.

Отсутствие указания допуска ёмкости – ещё одна типичная недоработка. На чертежах часто пишут только номинал, например «100 пФ», забывая про «±5%» или «±10%». В высокочастотных цепях или фильтрах даже небольшое отклонение критично. Если допуск не указан, сборщик может использовать конденсатор с широким разбросом, что приведёт к неработоспособности устройства.

Неправильное размещение маркировки относительно символа конденсатора вызывает путаницу. На схемах иногда пишут значение ёмкости не рядом с обозначением, а через несколько элементов, особенно в плотных участках. Это заставляет искать соответствие, увеличивая время сборки. Всегда располагайте маркировку непосредственно над или под символом конденсатора, избегая пересечений с линиями цепей.

Использование дробных значений без учёта стандартных рядов – ошибка, характерная для начинающих. Например, указание «125 пФ» вместо ближайшего стандартного значения из ряда E24 (120 пФ или 130 пФ). Это усложняет подбор компонентов и увеличивает стоимость проекта. Проверяйте номиналы по рядам E6, E12 или E24 перед внесением в схему.

Пренебрежение указанием типа диэлектрика для неполярных конденсаторов – распространённая ошибка в аналоговых схемах. Например, керамические конденсаторы (X7R, NP0) и плёночные (полипропиленовые, полиэфирные) ведут себя по-разному в цепях с высокой частотой или температурой. Если на схеме не указано «керамика NP0» или «полипропилен», сборщик может выбрать неподходящий тип, что приведёт к дрейфу параметров.

Последняя ошибка – отсутствие перекрёстных ссылок в многолистовых схемах. Если конденсатор C5 на первом листе подключён к цепи, которая продолжается на втором, но там он не обозначен, это создаёт разрыв в понимании. Всегда дублируйте обозначения конденсаторов на всех листах, где они участвуют, или используйте ссылки вида «C5 (см. лист 2)».

Как проверить правильность обозначения конденсатора 100 пФ в готовой схеме

Первым шагом сверьте обозначение на схеме с ГОСТ 2.728-74 или международным стандартом IEC 60617. Неполярный конденсатор 100 пФ должен маркироваться как «C» с порядковым номером (например, C1) и номиналом «100p» или «100pF». Если на схеме указано «100n» или «0.1nF», это ошибка – такие значения соответствуют 100 нФ, а не 100 пФ. Проверьте также наличие символа конденсатора: две параллельные линии без полярности.

Для конденсаторов в корпусах SMD или с цветовой кодировкой сверьтесь с документацией производителя. Например, маркировка «101» на керамическом конденсаторе означает 100 пФ (10 × 10¹), а не 100 нФ. Если на схеме указано «100p», но на корпусе стоит «104» (100 нФ), замените компонент или уточните схему. Обратите внимание на единицы измерения: «p» – пикофарады, «n» – нанофарады.

Проверьте цепи, где установлен конденсатор. В высокочастотных схемах (например, генераторах или фильтрах) 100 пФ часто используют для подстройки частоты или шунтирования помех. Если конденсатор стоит в цепи питания или связи между каскадами усилителя, убедитесь, что его номинал не занижен (иначе возможны искажения сигнала) или завышен (что приведёт к потере высоких частот). Сравните с эталонной схемой или расчётами.

При отсутствии мультиметра с функцией измерения ёмкости соберите простую тестовую схему: подключите конденсатор последовательно с резистором 1 кОм к генератору синусоидального сигнала 1 МГц. Измерьте напряжение на конденсаторе осциллографом. Для 100 пФ реактивное сопротивление на этой частоте составит ~1,6 кОм. Если измеренное значение отличается более чем на 10%, номинал указан неверно.

Примеры корректного обозначения неполярных конденсаторов в реальных схемах

В высокочастотных цепях, например, в фильтрах промежуточной частоты радиоприёмников, неполярные конденсаторы 100 пФ обозначаются как C1, C2 и т.д. с указанием номинала рядом с символом: «100p» или «100pF». Важно размещать обозначение непосредственно над или под графическим символом конденсатора, избегая пересечений с линиями проводников. В схемах с плотным монтажом допускается вынос номинала в отдельную строку с привязкой стрелкой, но не далее 5 мм от символа.

В схемах стабилизаторов напряжения на базе LM317 неполярные конденсаторы 100 пФ, используемые для подавления высокочастотных помех на входе и выходе, маркируются с префиксом «CF» (например, CF1 100pF). Это упрощает идентификацию их функционального назначения. При наличии нескольких конденсаторов с одинаковым номиналом в одной цепи (например, в дифференциальных парах) применяется сквозная нумерация: C1A, C1B.

При использовании SMD-конденсаторов в схемах с ручной пайкой обозначение дополняется типоразмером: «C4 100pF 0603». В автоматизированных системах проектирования (например, KiCad) номинал вводится в свойствах компонента с обязательным указанием единицы измерения (pF), чтобы исключить ошибки при экспорте в спецификацию. Для конденсаторов с низким ESR в схемах импульсных преобразователей добавляется пометка «Low ESR» рядом с номиналом.
