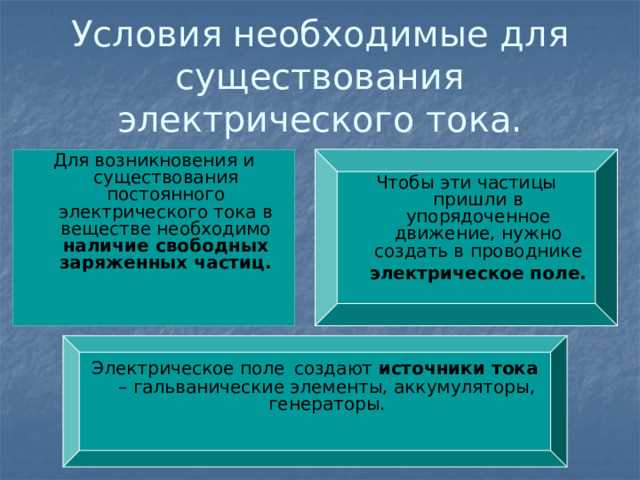

Электрический ток – это направленное движение заряженных частиц, но сами электроны не возникают из ниоткуда. Их появление в цепи обусловлено физическими процессами в проводниках и источниках энергии. В металлах, например, электроны внешних оболочек атомов слабо связаны с ядром и образуют электронный газ, способный перемещаться под действием электрического поля. Концентрация свободных электронов в меди достигает 8,5×1028 м-3, что обеспечивает высокую проводимость.

Источники тока, такие как батареи или генераторы, создают разность потенциалов, заставляя электроны двигаться. В гальванических элементах химические реакции высвобождают электроны на аноде, которые затем перемещаются по внешней цепи к катоду. Например, в свинцово-кислотном аккумуляторе реакция окисления свинца на аноде генерирует 2 электрона на каждый атом Pb, участвующий в процессе. В полупроводниках, таких как кремний, электроны появляются при термическом возбуждении или под действием света – этот эффект лежит в основе работы фотоэлементов.

В вакуумных приборах, например в электронных лампах, электроны испускаются нагретым катодом за счет термоэлектронной эмиссии. Температура катода из вольфрама должна превышать 2000 К, чтобы обеспечить достаточный ток эмиссии. В газоразрядных лампах электроны возникают при ионизации атомов газа под действием высокого напряжения – этот процесс сопровождается характерным свечением, как в неоновых трубках, где напряжение зажигания составляет 100–200 В.

Для практического применения важно учитывать, что плотность тока в проводнике зависит от количества свободных электронов и их подвижности. В алюминии подвижность электронов ниже, чем в меди (1,3×10-3 м2/(В·с) против 4,3×10-3 м2/(В·с)), поэтому при одинаковой площади сечения алюминиевый провод пропускает меньший ток. При проектировании цепей рекомендуется использовать материалы с высокой концентрацией свободных носителей заряда и минимальным удельным сопротивлением.

Какие источники энергии высвобождают электроны в проводниках

Какие источники энергии высвобождают электроны в проводниках

Электроны в проводниках приходят в движение под действием внешних источников энергии, преобразующих различные формы энергии в электрическую. Основные механизмы высвобождения электронов связаны с химическими, физическими и термодинамическими процессами, каждый из которых имеет специфические условия эффективности и ограничения.

Химические источники – наиболее распространённые в быту и технике. Гальванические элементы и аккумуляторы используют окислительно-восстановительные реакции для генерации разности потенциалов. Например, в свинцово-кислотном аккумуляторе реакция между свинцом и диоксидом свинца в серной кислоте высвобождает электроны с анода (Pb → Pb²⁺ + 2e⁻) и потребляет их на катоде (PbO₂ + 4H⁺ + 2e⁻ → Pb²⁺ + 2H₂O). КПД таких систем достигает 70–90%, но зависит от температуры (оптимально 20–25°C) и глубины разряда. Для продления срока службы рекомендуется избегать полного разряда и перегрева выше 45°C.

Фотоэлектрические источники преобразуют энергию фотонов в электрический ток за счёт фотоэффекта в полупроводниках. В кремниевых солнечных батареях фотоны с энергией выше 1,1 эВ (длина волны ≤ 1100 нм) выбивают электроны из валентной зоны в зону проводимости, создавая электронно-дырочные пары. Максимальная теоретическая эффективность однопереходных элементов – 33,7% (предел Шокли-Квайссера), но на практике коммерческие панели показывают 15–22%. Для повышения эффективности используют многослойные структуры (например, GaAs/Ge) или концентраторы света, увеличивающие плотность потока фотонов в 500–1000 раз.

Термоэлектрические генераторы (ТЭГ) используют эффект Зеебека: разность температур между спаями разнородных металлов или полупроводников создаёт термо-ЭДС. Коэффициент Зеебека для материалов варьируется от 10 мкВ/К (металлы) до 200–300 мкВ/К (Bi₂Te₃, PbTe). КПД ТЭГ не превышает 5–8% при ΔT = 200–300°C, но они незаменимы в условиях, где невозможно использовать другие источники (космические аппараты, удалённые датчики). Для повышения эффективности применяют наноструктурированные материалы, например, теллурид висмута с включениями наночастиц серебра, увеличивающими подвижность носителей заряда.

Механические источники энергии преобразуют кинетическую или потенциальную энергию в электрическую. В электромагнитных генераторах вращение ротора в магнитном поле индуцирует ЭДС в обмотках статора по закону Фарадея: ε = -N·dΦ/dt, где N – число витков, Φ – магнитный поток. КПД крупных турбогенераторов достигает 98–99%, но падает до 50–70% в микротурбинах из-за потерь на трение и вихревые токи. Для минимизации потерь используют магниты из NdFeB с остаточной индукцией до 1,4 Тл и обмотки из сверхпроводящих материалов (например, YBa₂Cu₃O₇) при криогенных температурах.

Ядерные источники энергии используют радиоактивный распад для генерации тепла, которое затем преобразуется в электричество термоэлектрическими или термоэмиссионными методами. В радиоизотопных термоэлектрических генераторах (РИТЭГ) применяют плутоний-238 (период полураспада 87,7 лет, удельная мощность 0,54 Вт/г). КПД РИТЭГ составляет 3–7%, но они обеспечивают автономную работу на протяжении десятилетий без обслуживания. Альтернатива – бетавольтаические элементы, где бета-частицы от распада трития (H-3) или никеля-63 напрямую создают ток в полупроводнике. Плотность мощности таких элементов – 10–100 нВт/см³, но срок службы достигает 50 лет.

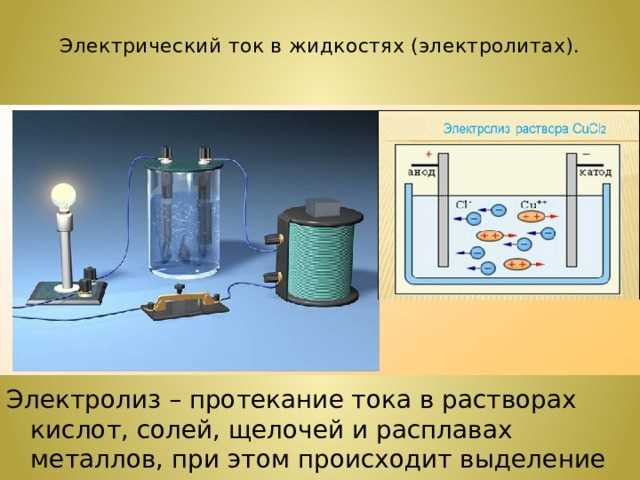

Как химические реакции в батареях создают поток электронов

Как химические реакции в батареях создают поток электронов

В литий-ионных батареях окислительно-восстановительная реакция между анодом (графит с внедренным литием, LiC₆) и катодом (например, LiCoO₂) запускает движение электронов. При разряде литий окисляется на аноде: LiC₆ → Li⁺ + C₆ + e⁻, высвобождая электрон. Ионы Li⁺ мигрируют через электролит (обычно соль LiPF₆ в органическом растворителе) к катоду, где восстанавливаются: CoO₂ + Li⁺ + e⁻ → LiCoO₂. Электроны же движутся по внешней цепи, создавая ток. Напряжение ячейки определяется разницей потенциалов между материалами электродов – для LiCoO₂/LiC₆ оно составляет ~3,7 В. Критическая роль электролита: его проводимость (10⁻²–10⁻³ См/см) и стабильность напрямую влияют на эффективность переноса заряда.

В свинцово-кислотных аккумуляторах реакция на аноде: Pb + HSO₄⁻ → PbSO₄ + H⁺ + 2e⁻, на катоде: PbO₂ + 3H⁺ + HSO₄⁻ + 2e⁻ → PbSO₄ + 2H₂O. Электролит – 35–40% раствор H₂SO₄ (плотность 1,25–1,28 г/см³) – обеспечивает транспорт ионов, но его концентрация падает при разряде, снижая напряжение с 2,1 до 1,8 В на ячейку. Для продления срока службы рекомендуется поддерживать уровень заряда выше 50%: глубокий разряд (ниже 1,75 В) вызывает сульфатацию электродов, необратимо снижая емкость. Температурный режим критичен: при +25°C емкость максимальна, при -10°C падает на 50%, а при +45°C ускоряется коррозия решеток.

Почему металлы проводят ток и откуда берутся свободные электроны

Металлы обладают кристаллической решёткой, где атомы расположены упорядоченно, но их внешние электроны – валентные – не закреплены за конкретными ядрами. Эти электроны образуют так называемый «электронный газ», свободно перемещающийся по всему объёму металла. Ключевую роль играет энергия Ферми – максимальная энергия электронов при абсолютном нуле температуры, которая для большинства металлов составляет 5–10 эВ. Именно эти электроны, не связанные с отдельными атомами, становятся носителями заряда при приложении электрического поля.

Свободные электроны возникают из-за особенностей электронной структуры металлов. В атомах металлов валентные электроны находятся на внешних оболочках с низкой энергией ионизации (например, у меди – 7,7 эВ, у алюминия – 5,99 эВ). При образовании кристаллической решётки эти электроны «обобществляются», формируя зону проводимости. В отличие от диэлектриков, где запрещённая зона широкая (более 4 эВ), у металлов она отсутствует или перекрывается с валентной зоной, обеспечивая высокую концентрацию свободных носителей – порядка 1022–1023 электронов на см³.

  • Температурная зависимость: при нагреве металла сопротивление растёт из-за усиления колебаний решётки (фононов), рассеивающих электроны. Однако даже при комнатной температуре подвижность электронов остаётся высокой – например, в меди она составляет ~43 см²/(В·с).
  • Легирование: добавление примесей (например, фосфора в кремний) может увеличить число свободных электронов, но в чистых металлах их концентрация определяется только электронной структурой.
  • Квантовые эффекты: в наноструктурах (тонкие плёнки, нанопроволоки) проявляется размерное квантование, ограничивающее движение электронов и изменяющее проводимость.

Для практического применения важно учитывать не только наличие свободных электронов, но и их взаимодействие с дефектами решётки. Например, дислокации и вакансии снижают подвижность носителей, увеличивая удельное сопротивление. В сверхпроводниках при критических температурах (обычно ниже 30 К) электроны образуют куперовские пары, движущиеся без рассеяния, что обеспечивает нулевое сопротивление. В обычных металлах же проводимость линейно зависит от температуры и описывается законом Ома, где плотность тока j = σE, а σ – удельная проводимость, обратно пропорциональная удельному сопротивлению ρ.

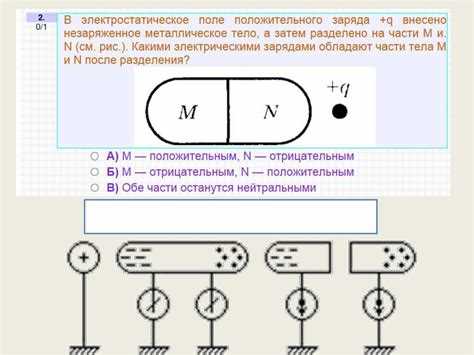

Как электрическое поле заставляет электроны двигаться по цепи

Как электрическое поле заставляет электроны двигаться по цепи

Электрическое поле возникает между двумя точками с разностью потенциалов, создаваемой источником тока – например, батареей или генератором. Напряжённость поля (E) определяется как градиент потенциала: E = ΔV/d, где ΔV – напряжение, а d – расстояние между точками. В металлах свободные электроны, находящиеся в зоне проводимости, испытывают силу F = eE, где e – заряд электрона (1,6·10⁻¹⁹ Кл). Эта сила вызывает их направленное движение, формируя ток.

В отсутствие поля электроны в проводнике движутся хаотично со средней скоростью порядка 10⁶ м/с, но их суммарный дрейф равен нулю. При подключении источника напряжения поле ускоряет электроны в направлении положительного потенциала, хотя их реальное движение происходит в противоположную сторону из-за отрицательного заряда. Дрейфовая скорость (v_d) электронов крайне мала – около 10⁻⁴ м/с в медном проводе при плотности тока 1 А/мм², но именно она обеспечивает перенос заряда.

Столкновения электронов с ионами кристаллической решётки металла ограничивают их ускорение. Среднее время между столкновениями (τ) в меди при комнатной температуре составляет ~2,5·10⁻¹⁴ с. За это время электрон успевает набрать скорость v_d = (eEτ)/m, где m – масса электрона (9,1·10⁻³¹ кг). Удельное сопротивление материала (ρ) напрямую зависит от частоты столкновений: ρ = m/(ne²τ), где n – концентрация свободных электронов.

В полупроводниках механизм отличается: электрическое поле не только ускоряет свободные электроны, но и создаёт дырки в валентной зоне. Например, в кремнии при комнатной температуре подвижность электронов (μ_n) составляет ~1400 см²/(В·с), а дырок (μ_p) – ~450 см²/(В·с). Плотность тока определяется как j = e(nμ_n + pμ_p)E, где n и p – концентрации электронов и дырок. В отличие от металлов, здесь ток может регулироваться легированием или температурой.

В газах и вакууме электроны движутся без столкновений с решёткой, достигая высоких скоростей. В электронно-лучевых трубках ускоряющее напряжение 10 кВ разгоняет электроны до ~6·10⁷ м/с (около 20% скорости света). При этом их траектория подчиняется уравнению движения: d²x/dt² = eE/m. В плазме электрическое поле ионизирует атомы, создавая дополнительные носители заряда, что увеличивает проводимость на порядки.

В сверхпроводниках при температурах ниже критической электроны образуют куперовские пары, которые движутся без рассеяния на решётке. Электрическое поле здесь вызывает коллективное движение пар с нулевым сопротивлением. Например, в ниобии (Tc = 9,2 К) плотность критического тока достигает 10⁵ А/см², что позволяет создавать магниты с индукцией до 20 Тл. Механизм основан на взаимодействии электронов с фононами, приводящем к притяжению между ними.

Для практических расчётов важно учитывать не только напряжённость поля, но и геометрию проводника. В длинных проводах падение напряжения на единицу длины (E = jρ) определяет потери мощности. Например, в алюминиевом проводе сечением 10 мм² при токе 10 А напряжённость поля составит ~0,27 В/м, а потери на 100 м – 27 Вт. В микроэлектронике эффекты короткого канала в транзисторах приводят к нелинейной зависимости тока от поля из-за баллистического транспорта электронов.

Экспериментальное измерение дрейфовой скорости возможно с помощью эффекта Холла. При пропускании тока через образец в поперечном магнитном поле возникает разность потенциалов, пропорциональная v_d. Для меди при комнатной температуре и токе 1 А в проводе диаметром 1 мм холловское напряжение составит ~10⁻⁶ В при магнитной индукции 1 Тл. Этот метод позволяет определять концентрацию носителей и их подвижность в различных материалах.

Роль генераторов в преобразовании механической энергии в электрический ток

Ключевой параметр генератора – КПД, который в современных синхронных машинах достигает 95–98%. Потери складываются из механических (трение в подшипниках, сопротивление воздуха) и электрических (нагрев обмоток, гистерезис в магнитопроводе). Для минимизации потерь используют материалы с высокой магнитной проницаемостью, например, электротехническую сталь с содержанием кремния до 3,5%, и системы принудительного охлаждения – воздушные или жидкостные. В гидрогенераторах, где скорость вращения не превышает 100–300 об/мин, применяют многополюсные конструкции с числом пар полюсов до 40.

Тип генератора выбирают в зависимости от источника механической энергии. В тепловых электростанциях используют турбогенераторы с высокой частотой вращения (1500–3000 об/мин), соединённые напрямую с паровыми турбинами. Ветрогенераторы, напротив, работают на низких оборотах (10–20 об/мин) и требуют применения мультипликаторов или специальных низкоскоростных генераторов с постоянными магнитами. Для автономных систем, например, дизель-генераторов, оптимальны синхронные генераторы с самовозбуждением, где обмотка возбуждения питается от выпрямленного тока самого генератора.

Стабильность выходного напряжения генератора зависит от системы регулирования возбуждения. В простейшем случае применяют угольные регуляторы, но в современных установках используют электронные системы с обратной связью по напряжению и току. Например, в бесщёточных синхронных генераторах возбуждение осуществляется через вращающийся выпрямитель, что исключает износ щёток и повышает надёжность. Для синхронизации с сетью генераторы оснащают автоматическими устройствами, контролирующими фазу, частоту и амплитуду напряжения с точностью до 0,1%.

При эксплуатации генераторов критически важно соблюдать тепловой режим. Перегрев обмоток свыше 120–150°C приводит к деградации изоляции и сокращению срока службы. Для контроля используют термодатчики, встроенные в пазы статора, и системы аварийного отключения. В мощных генераторах (свыше 100 МВт) применяют водородное охлаждение, так как водород обладает в 7 раз большей теплопроводностью, чем воздух, и снижает вентиляционные потери. Регулярное техническое обслуживание включает проверку сопротивления изоляции (не менее 1 МОм на 1 кВ номинального напряжения) и балансировку ротора для предотвращения вибраций.

Что происходит с электронами в полупроводниках при протекании тока

Что происходит с электронами в полупроводниках при протекании тока

В полупроводниках, таких как кремний или германий, электроны при протекании тока переходят из валентной зоны в зону проводимости, преодолевая запрещённую зону (для кремния – 1,12 эВ при 300 К). Этот процесс требует внешней энергии: теплового возбуждения, фотонов или электрического поля. При комнатной температуре лишь малая доля электронов (~1010 см-3 в чистом кремнии) обладает достаточной энергией для перехода, но легирование донорными (фосфор, мышьяк) или акцепторными (бор, галлий) примесями увеличивает концентрацию носителей на 6–8 порядков. Например, добавление 1 атома фосфора на 106 атомов кремния повышает концентрацию электронов до ~1016 см-3, снижая удельное сопротивление с ~2,3×103 Ом·см до ~0,1 Ом·см.

Под действием электрического поля электроны в зоне проводимости движутся дрейфом со скоростью vd = μE, где μ – подвижность (для электронов в кремнии μn ≈ 1400 см2/В·с, для дырок μp ≈ 500 см2/В·с), а E – напряжённость поля. Однако при высоких полях (>104 В/см) подвижность падает из-за рассеяния на фононах и ионизированных примесях, а скорость насыщается (~107 см/с). В p-n-переходах ток формируется за счёт инжекции неосновных носителей: электроны из n-области диффундируют в p-область, где рекомбинируют с дырками, высвобождая энергию в виде фотонов (в светодиодах) или тепла. Для минимизации потерь в транзисторах используют гетеропереходы (например, GaAs/AlGaAs), где разница в ширине запрещённой зоны (~0,3 эВ) создаёт потенциальные барьеры, ускоряющие носители и снижающие рассеяние.

Как фотоэффект высвобождает электроны под действием света

Как фотоэффект высвобождает электроны под действием света

Фотоэффект – явление, при котором свет, падая на поверхность материала, выбивает из него электроны. Этот процесс лежит в основе работы фотоэлементов, солнечных батарей и многих оптоэлектронных устройств. Ключевую роль здесь играет энергия фотонов: если она превышает работу выхода электрона из материала, электрон покидает поверхность. Для большинства металлов работа выхода составляет 2–5 эВ, что соответствует свету с длиной волны 250–600 нм (ультрафиолетовый и видимый диапазоны).

Энергия фотона определяется формулой E = hν, где h – постоянная Планка (6,626·10-34 Дж·с), а ν – частота света. Например, фотон фиолетового света (λ ≈ 400 нм) обладает энергией ~3,1 эВ, что достаточно для высвобождения электронов из цезия (работа выхода 2,14 эВ), но недостаточно для меди (4,7 эВ). Это объясняет, почему одни материалы реагируют на видимый свет, а другие – только на ультрафиолет.

Пороговая частота света, при которой начинается фотоэффект, зависит от материала. Для натрия она составляет ~5,5·1014 Гц (λ ≈ 545 нм), для цинка – ~8,1·1014 Гц (λ ≈ 370 нм). Если частота света ниже пороговой, электроны не высвобождаются, даже при увеличении интенсивности излучения. Это подтверждает квантовую природу фотоэффекта: важна не общая мощность света, а энергия отдельных фотонов.

Количество высвобождаемых электронов пропорционально интенсивности света, но их максимальная кинетическая энергия зависит только от частоты. Формула Эйнштейна для фотоэффекта: Eк = hν − φ, где Eк – кинетическая энергия электрона, φ – работа выхода. Например, при облучении серебра (φ = 4,26 эВ) светом с длиной волны 250 нм (E = 4,96 эВ) электроны покидают поверхность с энергией 0,7 эВ.

Практическое применение фотоэффекта требует выбора материалов с низкой работой выхода и высокой квантовой эффективностью. В вакуумных фотоэлементах часто используют сурьмяно-цезиевые катоды (φ ≈ 1,5 эВ), чувствительные к видимому и ближнему инфракрасному свету. Для солнечных батарей оптимальны полупроводники с шириной запрещённой зоны 1,1–1,7 эВ (кремний, арсенид галлия), где фотоны эффективно генерируют электронно-дырочные пары.

Эффективность фотоэффекта снижают поверхностные загрязнения и окисление. Для металлов рекомендуется использовать свежеприготовленные или очищенные в вакууме образцы. В полупроводниках критична толщина слоя: слишком тонкий не поглощает весь свет, слишком толстый увеличивает рекомбинацию носителей заряда. Оптимальная толщина для кремниевых фотоэлементов – 100–300 мкм.

Материал Работа выхода (эВ) Пороговая длина волны (нм) Применение
Цезий 2,14 580 Фотоумножители, детекторы ИК-излучения
Кремний 4,05 306 Солнечные батареи, фотодиоды
Арсенид галлия 4,77 260 Высокоэффективные фотоэлементы
Серебро 4,26 291 Оптические покрытия, детекторы УФ

Для повышения чувствительности фотоэлементов применяют антиотражающие покрытия и текстурирование поверхности. Например, наноструктурированный кремний увеличивает поглощение света на 30–40% за счёт многократного отражения внутри материала. В экспериментальных установках используют лазеры с регулируемой длиной волны для точного определения пороговой частоты и работы выхода, что позволяет подбирать материалы под конкретные задачи.

Почему в вакууме электроны могут течь без проводников

Вакуум – среда, где отсутствуют атомы или молекулы, способные рассеивать электроны. В проводниках ток возникает благодаря движению свободных электронов через кристаллическую решётку, где они сталкиваются с ионами, теряя энергию. В вакууме таких препятствий нет: электроны, покинувшие катод, движутся по инерции или под действием электрического поля без сопротивления. Это свойство используется в электронных лампах, где анод притягивает электроны, создавая ток даже при давлении ниже 10-6 Па.

Для эмиссии электронов в вакууме применяют термоэлектронную, фотоэлектронную или автоэлектронную эмиссию. В первом случае катод нагревают до температур 1000–2500 К, увеличивая кинетическую энергию электронов до уровня, достаточного для преодоления работы выхода (обычно 1–5 эВ). Например, вольфрамовый катод при 2200 К испускает плотность тока до 0,1 А/см². Фотоэмиссия возникает при облучении катода светом с энергией фотонов выше работы выхода, как в фотоумножителях.

Электрическое поле между катодом и анодом ускоряет электроны, придавая им энергию, пропорциональную разности потенциалов. При напряжении 100 В электрон приобретает скорость около 6000 км/с. В вакуумных диодах ток ограничен пространственным зарядом: облако электронов у катода создаёт отрицательный потенциал, отталкивающий новые электроны. Для компенсации этого эффекта используют высокие напряжения или дополнительные электроды, как в триодах.

В отличие от проводников, где ток зависит от подвижности носителей, в вакууме его величина определяется эмиссионной способностью катода и геометрией электродов. Например, в клистронах для генерации СВЧ-колебаний электроны формируют сгустки, взаимодействующие с электромагнитными полями. Здесь важна синхронизация: время пролёта электронов между электродами должно соответствовать периоду колебаний, иначе эффективность падает.

Вакуумные приборы требуют поддержания остаточного давления ниже 10-4 Па, иначе молекулы газа ионизируются, вызывая пробои. Для этого используют геттеры – материалы, поглощающие остаточные газы (например, барий или титан). В электронных микроскопах давление доводят до 10-8 Па, чтобы избежать рассеяния электронов на молекулах воздуха и сохранить разрешение до 0,1 нм.

Практическое применение вакуумной электроники включает рентгеновские трубки, где электроны, ускоренные до 100 кэВ, бомбардируют анод, генерируя рентгеновское излучение. В магнетронах электроны движутся по спирали в скрещённых электрическом и магнитном полях, создавая микроволны мощностью до мегаватт. Для стабильной работы таких устройств критична точность изготовления электродов: отклонение формы анода на 0,1 мм может снизить КПД на 10–15%.

Современные вакуумные технологии позволяют создавать миниатюрные приборы, например, вакуумные полевые транзисторы с каналом длиной 50 нм. В них электроны движутся со скоростью, близкой к скорости света в вакууме, обеспечивая быстродействие до терагерц. Однако для массового производства требуются методы герметизации, исключающие утечки газа: например, сварка электронным лучом или использование металлокерамических спаев с коэффициентом теплового расширения менее 10-6 К-1.
