Скачки напряжения в электрической системе ВАЗ 2115 – распространённая проблема, которая приводит к нестабильной работе двигателя, сбоям в электронике и преждевременному износу аккумулятора. Основные причины кроются в неисправностях генератора, регулятора напряжения, окислении контактов или повреждении проводки. Нормальное напряжение на клеммах АКБ при работающем двигателе должно составлять 13,8–14,4 В. Если мультиметр показывает значения ниже 13 В или выше 15 В, требуется диагностика.
Первое, что стоит проверить – генератор. Износ щёток, подшипников или диодного моста приводит к падению напряжения или его резким колебаниям. Щётки должны выступать из держателя не менее чем на 5 мм, а сопротивление обмотки статора – составлять 0,1–0,2 Ом. При обрыве или замыкании обмотки генератор подлежит замене. Диодный мост проверяется мультиметром в режиме прозвонки: каждый диод должен пропускать ток только в одном направлении.
Регулятор напряжения – ещё одна частая причина нестабильного напряжения. В ВАЗ 2115 используется интегральный регулятор типа Я112В или его аналоги. Если при повышении оборотов двигателя напряжение не поднимается выше 13 В или превышает 15 В, регулятор неисправен. Замена производится без снятия генератора: достаточно отсоединить клеммы, выкрутить два винта крепления и установить новый блок.
Окисление контактов на клеммах АКБ, генератора или массового провода приводит к падению напряжения на 0,5–1,5 В. Для устранения проблемы очистите контакты металлической щёткой, обработайте их специальной смазкой (например, LIQUI MOLY Batterie-Pol-Fett) и затяните крепления с моментом 5–7 Н·м. Особое внимание уделите массе на кузове: коррозия в месте крепления провода к двигателю или кузову вызывает скачки напряжения при работе стартера.
Повреждённая проводка между генератором и АКБ также становится источником проблем. Проверьте целостность провода возбуждения (тонкий провод от регулятора к генератору) и силового провода (толстый от генератора к «+» АКБ). Обрыв или замыкание на массу приводит к отсутствию зарядки или её нестабильности. Для диагностики используйте мультиметр: сопротивление изоляции должно быть не менее 1 МОм.
Если скачки напряжения сопровождаются миганием ламп приборной панели или перебоями в работе двигателя, проверьте датчик положения коленвала (ДПКВ). Неисправный датчик вызывает хаотичные всплески напряжения из-за сбоев в работе системы зажигания. Замените ДПКВ, если осциллограф показывает искажённый сигнал или мультиметр фиксирует сопротивление обмотки вне диапазона 550–750 Ом.
В редких случаях причиной скачков становится неисправный аккумулятор. Сульфатация пластин, короткое замыкание в банках или внутренний обрыв приводят к нестабильному напряжению. Проверьте АКБ нагрузочной вилкой: при токе 100 А напряжение не должно падать ниже 10,2 В в течение 5 секунд. Если батарея не проходит тест, замените её на новую с ёмкостью не менее 55 А·ч.
Как проверить генератор на неисправности при скачках напряжения
Первым шагом проверьте напряжение на клеммах аккумулятора при работающем двигателе. Используйте мультиметр в режиме измерения постоянного напряжения (20 В). Нормальные показания – 13,8–14,4 В. Если значения ниже 13,5 В или выше 14,8 В, генератор требует диагностики. Замерьте напряжение на холостых оборотах и при 2000–3000 об/мин: разница не должна превышать 0,5 В. Превышение этого порога указывает на нестабильную работу регулятора напряжения или износ щёток.
Проверьте целостность ремня генератора и его натяжение. Ослабленный ремень проскальзывает, снижая эффективность зарядки. Надавите на середину ремня с усилием 10 кг – прогиб должен составлять 10–15 мм. Трещины, потёртости или масляные пятна на ремне требуют его замены. Параллельно осмотрите шкив генератора: биение более 0,5 мм или износ ручьёв приводят к неравномерной работе и скачкам напряжения.
- Осмотрите контактные кольца ротора. Загрязнение или износ (глубина канавок более 0,5 мм) нарушают контакт со щётками. Зачистите кольца мелкозернистой наждачной бумагой (1000 грит) или замените ротор при сильном износе.

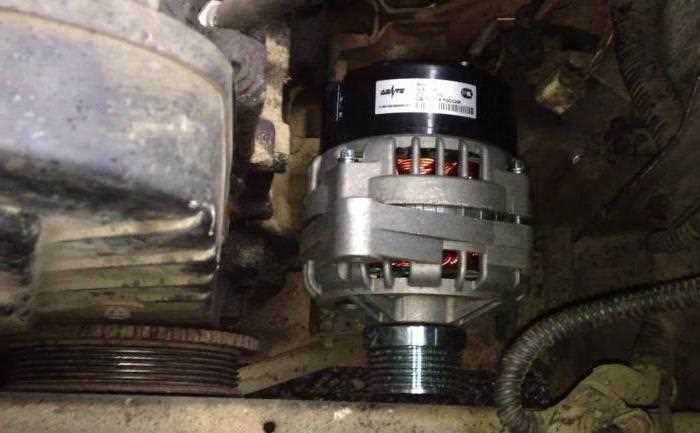

Роль аккумулятора в стабильности напряжения и признаки его выхода из строя
Аккумулятор в ВАЗ 2115 – не просто источник пускового тока, а ключевой элемент стабилизации бортовой сети. При исправной работе он компенсирует кратковременные просадки напряжения, вызванные включением мощных потребителей (стартер, вентилятор радиатора, фары), поддерживая уровень в пределах 13,8–14,4 В при работающем генераторе. Сульфатация пластин, снижение емкости или внутреннее сопротивление выше 20 мОм приводят к тому, что аккумулятор перестает выполнять буферную функцию, провоцируя скачки напряжения до 12 В и ниже даже на холостых оборотах. Особенно критично это зимой, когда пусковые токи возрастают на 30–40%, а генератор не успевает восполнить потери.
Первые признаки деградации аккумулятора проявляются в нестабильной работе электроники: мерцание приборной панели, самопроизвольное отключение магнитолы, замедленное вращение стартера при температуре ниже -10°C. Измерение напряжения на клеммах без нагрузки должно показывать 12,6–12,8 В – значения ниже 12,4 В свидетельствуют о разряде более 50%, а при 12 В и ниже требуется немедленная зарядка или замена. Еще один индикатор – падение напряжения под нагрузкой (например, при включении дальнего света): если оно опускается ниже 11 В за 5–10 секунд, аккумулятор не держит заряд. Для диагностики используйте нагрузочную вилку с током 100 А – исправный АКБ должен сохранять напряжение не менее 9,6 В в течение 10 секунд.
Замена аккумулятора на ВАЗ 2115 требует выбора модели с параметрами, соответствующими штатным: емкость 55–60 А·ч, пусковой ток не менее 480 А (по EN), обратная полярность. Перед установкой очистите клеммы от окислов и нанесите на них токопроводящую смазку (например, Литол-24 с графитом), чтобы исключить падение напряжения из-за плохого контакта. После подключения проверьте напряжение на клеммах при работающем двигателе – если оно превышает 14,8 В, отрегулируйте реле-регулятор генератора или замените его. Не используйте аккумуляторы с меньшей емкостью: это приведет к хроническому недозаряду и ускоренному износу генератора.

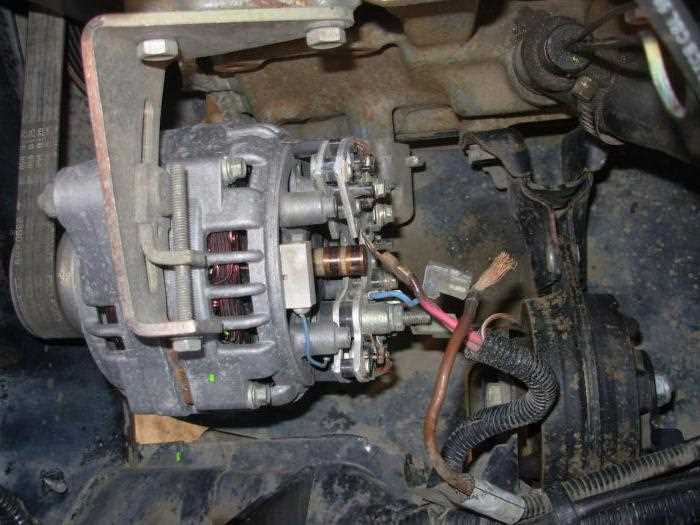

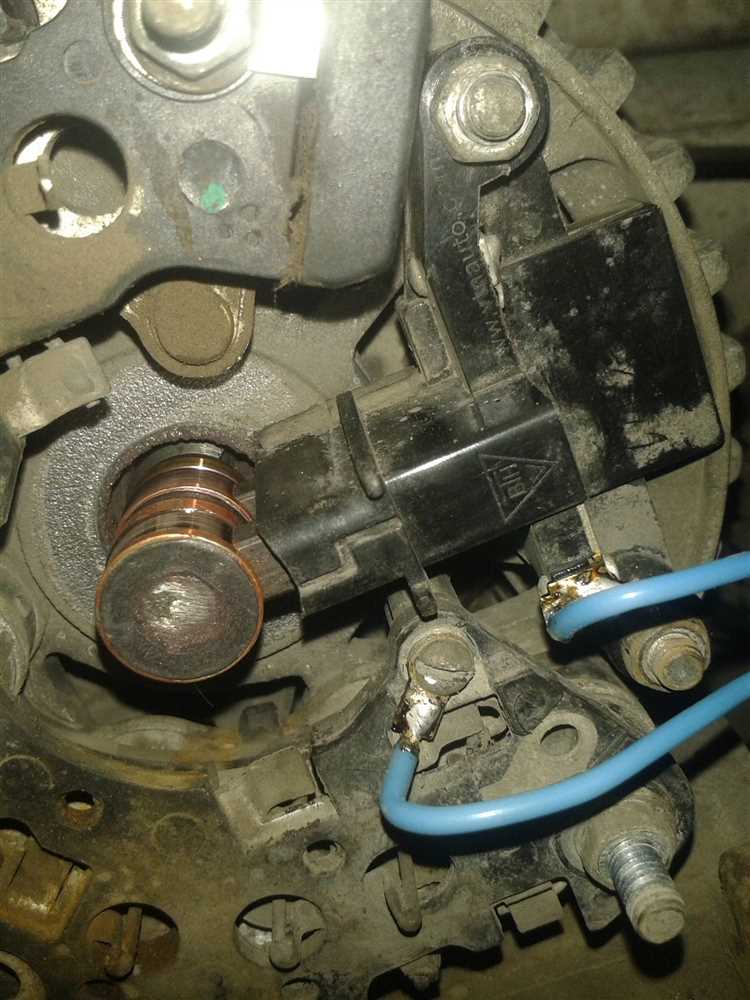

Проверка и замена реле-регулятора напряжения своими руками
Для диагностики реле-регулятора на ВАЗ 2115 потребуется мультиметр и нагрузочная вилка. Сначала отсоедините клемму «минус» аккумулятора, затем снимите защитный кожух генератора и найдите реле-регулятор – оно расположено на задней крышке генератора, закреплено двумя винтами. Подключите мультиметр в режиме измерения постоянного напряжения к клеммам аккумулятора при работающем двигателе на холостых оборотах (800–900 об/мин). Нормальное напряжение должно составлять 13,8–14,5 В. Если показания ниже 13,5 В или выше 14,8 В, реле-регулятор неисправен. Для проверки под нагрузкой включите фары, печку и обогрев заднего стекла – напряжение не должно падать ниже 13,2 В.
Замена реле-регулятора начинается с отключения разъема проводов, идущих к щеткам. Отверните два крепежных винта и извлеките узел. Перед установкой нового реле-регулятора (артикул 37.3701 или аналог 9402.3702) проверьте состояние щеток – их длина должна быть не менее 5 мм. Если щетки изношены, замените их вместе с держателем. Установите новый регулятор, затяните винты с моментом 2–3 Н·м, подключите разъем и запустите двигатель. Повторите замер напряжения: при исправном узле оно должно стабилизироваться в пределах 14,0–14,4 В независимо от нагрузки.
После замены проведите тест-драйв на расстояние 10–15 км с включенными потребителями энергии. Если напряжение остается стабильным, а аккумулятор не перезаряжается, работа выполнена корректно. В случае сохранения скачков проверьте целостность проводки от генератора к реле-регулятору и состояние контактов на разъеме – окисление или обрыв провода часто имитируют неисправность регулятора.
Влияние окисленных или повреждённых контактов на электрическую цепь
Окисление контактов в электрической цепи ВАЗ 2115 возникает из-за воздействия влаги, температурных перепадов и агрессивных сред, таких как дорожные реагенты. Даже тонкий слой оксидов на клеммах аккумулятора или разъёмах генератора увеличивает переходное сопротивление до 0,5–2 Ом, что приводит к падению напряжения на 0,3–1,5 В при токе 10–30 А. Это вызывает нестабильную работу реле-регулятора, мерцание приборной панели и самопроизвольные отключения электроники.
Симптомы окисления проявляются постепенно. На ранних стадиях – затруднённый запуск двигателя из-за падения пускового тока, затем – периодические сбои в работе ЭБУ (ошибки P0562, P0563). При полном окислении контактов в цепи датчика положения коленвала (ДПКВ) двигатель глохнет на ходу, так как сигнал с амплитудой менее 0,5 В не распознаётся контроллером. Аналогично страдают контакты датчика скорости: окисление вызывает рывки спидометра и отключение ABS.
Для диагностики используйте мультиметр в режиме измерения сопротивления. Проверяйте контакты на массу (норма – менее 0,1 Ом) и между собой (не более 0,2 Ом). Особое внимание – клеммам «+» и «-» АКБ: при сопротивлении выше 0,3 Ом очистите их металлической щёткой и обработайте токопроводящей смазкой (например, Molykote HSC Plus). Разъёмы генератора (B+, D+, W) проверяйте под нагрузкой: при работающем двигателе падение напряжения между B+ и массой не должно превышать 0,2 В.
Ремонт повреждённых контактов требует точечного подхода. Обломанные лепестки в разъёмах восстанавливайте пайкой с использованием припоя ПОС-61 и флюса ЛТИ-120. Изношенные клеммы заменяйте на новые (артикул 2110-3724080 для монтажного блока). При сильном окислении контактов ДПКВ или датчика фаз удалите оксидный слой ластиком, затем нанесите контактол (например, Kontakt 60). Избегайте абразивных материалов – они увеличивают зазор между контактами.
Профилактика включает регулярную проверку состояния контактов каждые 10 000 км. Особенно уязвимы соединения в моторном отсеке: разъёмы форсунок, катушек зажигания и датчиков температуры. После мойки двигателя или езды в дождь обработайте контакты водоотталкивающим спреем (например, CRC Contact Cleaner). Для клемм АКБ используйте защитные колпачки или смазку на основе меди (Liqui Moly Kupfer-Spray), предотвращающую коррозию.
Игнорирование проблемы приводит к цепной реакции отказов. Окисленные контакты генератора вызывают перегрев диодного моста, что сокращает его ресурс на 30–50%. Нестабильное питание ЭБУ провоцирует сбои в работе топливной системы, увеличивая расход бензина на 5–10%. В запущенных случаях повреждаются дорогостоящие компоненты: блок управления, иммобилайзер или модуль зажигания. Стоимость ремонта при этом возрастает в 3–5 раз по сравнению с профилактическими мерами.
Диагностика проводки и предохранителей при нестабильном напряжении
Первым этапом проверки станет визуальный осмотр монтажного блока предохранителей (расположен под панелью приборов слева от рулевой колонки). Снимите крышку и извлеките предохранители F16 (15А, отвечает за цепь генератора) и F10 (7,5А, защищает цепь приборной панели). Проверьте их на целостность нити – почернение или разрыв указывают на перегорание. Используйте мультиметр в режиме прозвонки: сопротивление исправного предохранителя должно стремиться к нулю. Обратите внимание на контакты в гнездах – окисление или оплавление требует зачистки или замены блока.

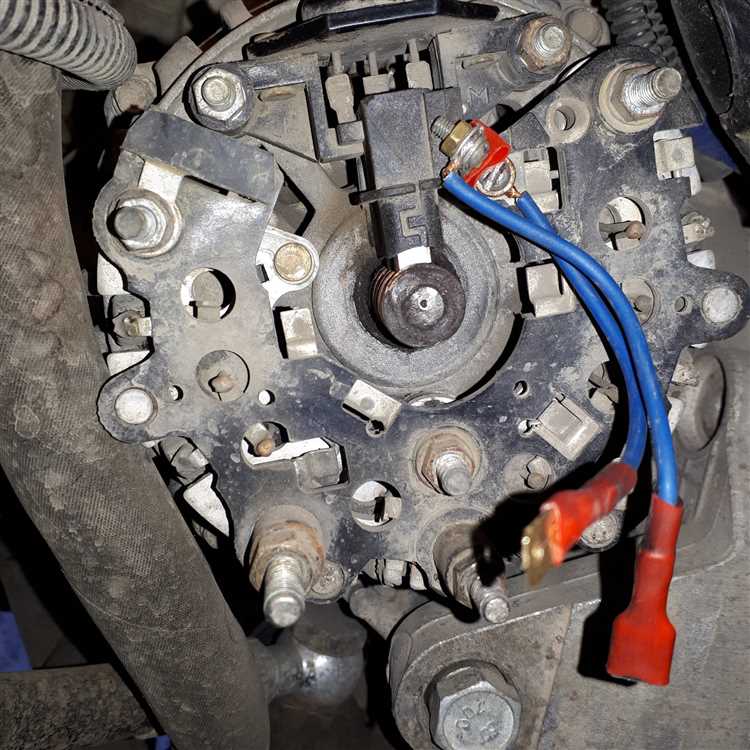

Как устранить скачки напряжения из-за неисправных датчиков
Скачки напряжения в ВАЗ 2115 часто провоцируются некорректной работой датчиков, влияющих на генератор и систему зажигания. Основные виновники: датчик положения коленвала (ДПКВ), датчик массового расхода воздуха (ДМРВ), датчик кислорода (лямбда-зонд) и датчик фаз (ДФ). Их неисправность приводит к ошибочным сигналам в ЭБУ, что вызывает резкие колебания напряжения в бортовой сети.
Первым шагом диагностики станет проверка ДПКВ – ключевого элемента для синхронизации работы двигателя и генератора. Отсоедините разъем датчика, очистите контакты от окислов и проверьте сопротивление мультиметром: норма – 550–750 Ом. Если показания выходят за пределы, замените датчик. При установке нового ДПКВ соблюдайте зазор между сердечником и зубчатым шкивом – 0,5–1,2 мм.
ДМРВ – второй по значимости датчик, влияющий на напряжение. Его загрязнение или обрыв нити накала искажает данные о расходе воздуха, что приводит к неправильному формированию топливной смеси и, как следствие, нестабильной работе генератора. Проверьте напряжение на сигнальном проводе (контакт 5 разъема) при включенном зажигании: исправный датчик выдает 0,99–1,02 В. Превышение 1,05 В указывает на необходимость замены.
Лямбда-зонд (датчик кислорода) также способен вызывать скачки напряжения, особенно если он перестал корректно отслеживать состав выхлопных газов. Проверьте его работу сканером OBD-II: при работающем двигателе напряжение должно колебаться в пределах 0,1–0,9 В. Если сигнал статичен или выходит за эти рамки, замените датчик. Учтите, что неисправный лямбда-зонд может привести к переобогащению смеси, что дополнительно нагружает генератор.
Датчик фаз (ДФ) на 16-клапанных моторах ВАЗ 2115 отвечает за синхронизацию впрыска и зажигания. Его отказ приводит к хаотичным скачкам напряжения из-за неправильного момента зажигания. Проверьте наличие сигнала на контакте 2 разъема при прокрутке стартером: мультиметр должен показывать импульсы напряжения. Если сигнал отсутствует, замените датчик или проверьте целостность проводки.
Для точной диагностики используйте следующие инструменты:
- Мультиметр (режим измерения сопротивления и напряжения).
- Сканер OBD-II (для считывания ошибок ЭБУ).
- Осциллограф (для проверки формы сигналов датчиков).
Без них выявление неисправности займет больше времени и потребует демонтажа дополнительных узлов.
При замене датчиков соблюдайте регламент:
- Отключите минусовую клемму АКБ перед началом работ.
- Используйте оригинальные запчасти или проверенные аналоги (например, ДПКВ – Bosch 0 261 210 113, ДМРВ – Siemens 5WK9 6621Z).
- Обработайте посадочные места датчиков герметиком для предотвращения попадания влаги.
Некачественные аналоги могут не только не устранить проблему, но и усугубить ее.
После замены датчика обязательно сбросьте ошибки ЭБУ через сканер или отключив АКБ на 10–15 минут. Запустите двигатель и проконтролируйте напряжение на клеммах АКБ: при 2000 об/мин оно должно стабильно держаться в пределах 13,8–14,4 В. Если скачки сохраняются, проверьте проводку на предмет обрывов или коротких замыканий, особенно в жгутах, идущих к датчикам.
Профилактика скачков напряжения: регулярное обслуживание электросистемы
Проверка состояния генератора – ключевой этап профилактики. Измеряйте выходное напряжение на клеммах АКБ при работающем двигателе (2000–3000 об/мин) мультиметром: допустимый диапазон – 13,8–14,5 В. Превышение 14,8 В указывает на неисправность реле-регулятора, падение ниже 13,5 В – на износ щёток, диодного моста или обмотки. Раз в 30 000 км снимайте генератор для осмотра подшипников: люфт более 0,5 мм или шум при вращении требуют замены. Обратите внимание на контактные кольца – при износе более 0,2 мм их протачивают или меняют ротор.
Аккумуляторная батарея требует контроля плотности электролита и уровня заряда. Зимой плотность должна составлять 1,27–1,29 г/см³, летом – 1,24–1,26 г/см³. Разница между банками более 0,02 г/см³ свидетельствует о сульфатации или коротком замыкании. Проверяйте напряжение на клеммах при выключенном двигателе: 12,6 В – 100% заряд, 12,2 В – 50%, ниже 12 В – глубокий разряд. Окисленные клеммы зачищайте наждачной бумагой (зернистость P400) и обрабатывайте медной смазкой для предотвращения коррозии.
Состояние проводки и контактов напрямую влияет на стабильность напряжения. Осматривайте силовые провода от генератора к АКБ и стартеру на предмет трещин изоляции, оплавлений или окисления. Особое внимание уделите «массе» – соединению кузова с двигателем и минусовой клеммой АКБ: сопротивление не должно превышать 0,1 Ом. Для проверки используйте мультиметр в режиме измерения сопротивления. Разъёмы датчиков и блоков управления (ЭБУ, БСК) обрабатывайте контактной смазкой КВ-7 или аналогами каждые 15 000 км.
Регулярная диагностика предохранителей и реле предотвращает перегрузки в цепях. Проверяйте целостность плавких вставок тестером: сопротивление исправного предохранителя – 0 Ом. Заменяйте элементы с признаками перегрева (потемнение корпуса, деформация). В монтажном блоке ВАЗ 2115 особое внимание уделите реле зажигания (К1) и реле стартера (К3) – их неисправность вызывает просадки напряжения при пуске. Храните запасные предохранители номиналом 5, 10, 15 и 20 А в салоне автомобиля.
