Резьбовые соединения – основа механических систем, от автомобильных двигателей до промышленных станков. Однако вибрация, перепады температур и динамические нагрузки приводят к самопроизвольному ослаблению крепежа. По данным исследований, до 30% отказов оборудования связаны именно с потерей затяжки резьбовых соединений. Резьбовые фиксаторы решают эту проблему, обеспечивая надежную фиксацию без дополнительных элементов.
Существует три основных типа фиксаторов: анаэробные (застывают при отсутствии кислорода), силиконовые (эластичные, устойчивые к вибрации) и механические (например, клеи на основе эпоксидов). Анаэробные составы, такие как Loctite 243 или Permatex 271, выдерживают крутящий момент до 25 Н·м и температуры до +150°C, что делает их оптимальными для металлических соединений в машиностроении. Силиконовые фиксаторы, например, Dow Corning 732, сохраняют эластичность при температурах от -60°C до +200°C и применяются в условиях высокой влажности или агрессивных сред.
Выбор фиксатора зависит от материала деталей, условий эксплуатации и требуемой прочности. Для стальных болтов M8–M12 подходит Loctite 243 (средней прочности), а для алюминиевых соединений – Loctite 222 (низкой прочности), чтобы избежать повреждения резьбы при демонтаже. Перед нанесением поверхность должна быть обезжирена ацетоном или изопропиловым спиртом – остатки масла снижают адгезию на 40–60%. Наносить состав следует на 2–3 витка резьбы, равномерно распределяя его по всей площади контакта.
Демонтаж соединений с фиксатором требует нагрева до +200–250°C (для анаэробных составов) или применения специальных растворителей, таких как Loctite 7200. При работе с высокопрочными фиксаторами (например, Loctite 271) рекомендуется использовать динамометрический ключ с усилием на 20–30% выше номинального. В критических узлах, где разборка не предусмотрена, применяют неразъемные составы, такие как Loctite 638, выдерживающие нагрузки до 30 МПа.
Резьбовой фиксатор: назначение и применение
Применение фиксаторов оправдано в машиностроении, автомобильной промышленности и авиации, где надежность соединений критична. Например, в двигателях внутреннего сгорания они используются для крепления болтов головки блока цилиндров, предотвращая утечки масла и охлаждающей жидкости. В ветроэнергетике фиксаторы средней прочности стабилизируют болты лопастей, подверженных постоянным динамическим нагрузкам.
Выбор фиксатора зависит от материала деталей и условий эксплуатации. Для алюминиевых сплавов рекомендуются составы с низкой вязкостью (например, Loctite 222), чтобы избежать коррозии. Стальные соединения допускают использование более прочных вариантов (Loctite 271). При работе с пластиком применяют специализированные формулы (Loctite 425), не вызывающие растрескивания полимеров.
Технология нанесения влияет на эффективность фиксации. Поверхности должны быть очищены от масел, ржавчины и пыли – для этого используют обезжириватели на основе ацетона или изопропанола. Фиксатор наносят на 2–3 витка резьбы, избегая избытка, который может попасть в рабочие полости механизма. Время полимеризации варьируется от 10 минут (быстротвердеющие составы) до 24 часов (стандартные).
Демонтаж соединений с фиксатором требует нагрева до 200–250°C или применения специальных инструментов. Для слабых фиксаторов достаточно стандартного ключа, тогда как сильные составы могут потребовать ударного гайковерта или предварительного прогрева промышленным феном. Остатки клея удаляют механически или с помощью растворителей (например, Loctite 7200).
Ошибки при использовании приводят к снижению надежности. Нанесение фиксатора на загрязненные поверхности снижает прочность сцепления на 40–60%. Превышение рекомендуемого количества состава вызывает затвердевание излишков внутри механизма, что может блокировать подвижные элементы. Игнорирование температурных ограничений (например, применение нетермостойких фиксаторов в горячих узлах) ведет к деградации клея и потере фиксирующих свойств.
Современные разработки включают фиксаторы с контролируемым моментом отвинчивания (например, Loctite 243), позволяющие проводить обслуживание без разрушения соединения. Для экстремальных условий (космос, глубоководные аппараты) используют составы с ультранизкой газопроницаемостью (Loctite 276), исключающие образование пузырьков в вакууме. В пищевой промышленности применяют сертифицированные фиксаторы (Loctite 2400), не содержащие токсичных компонентов.
Как выбрать резьбовой фиксатор для разных типов соединений

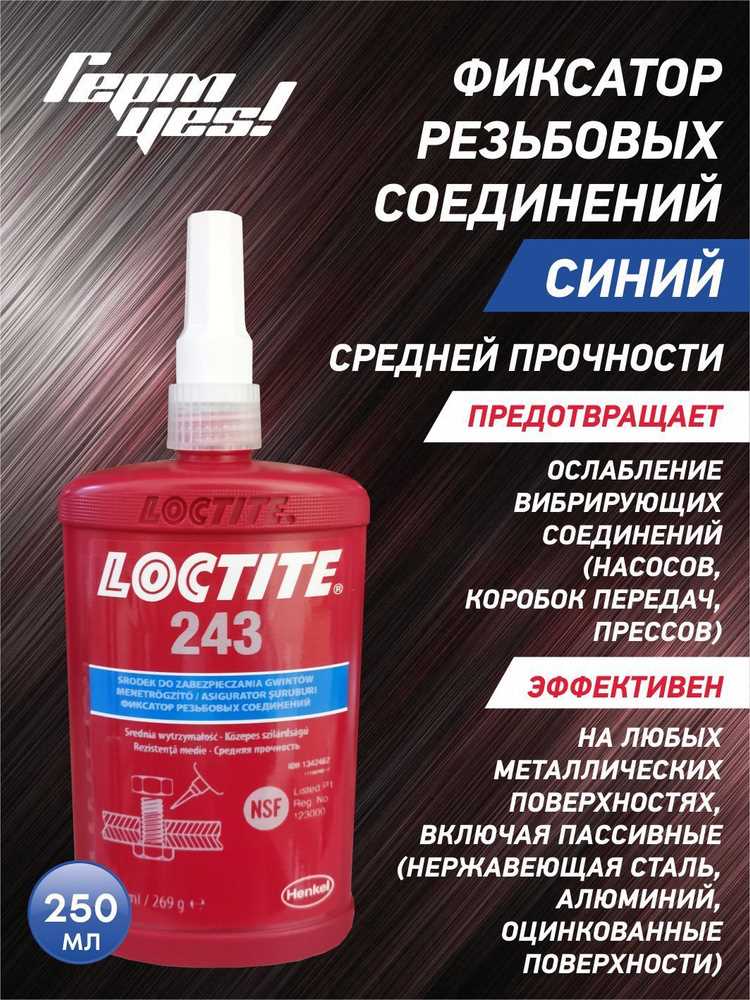

Выбор резьбового фиксатора зависит от материала деталей, условий эксплуатации и требуемой прочности соединения. Для стальных болтов в условиях вибрации подойдут анаэробные составы средней прочности, например, Loctite 243 или Permatex 24200. Они обеспечивают надежную фиксацию без разрушения резьбы при демонтаже. Для алюминиевых или латунных соединений лучше использовать составы с пониженной адгезией, такие как Loctite 222, чтобы избежать коррозии и повреждения мягких металлов.
В высоконагруженных узлах, где требуется максимальная стойкость к ударным нагрузкам, применяют фиксаторы высокой прочности. Loctite 271 или Permatex 27200 выдерживают крутящий момент до 30 Н·м и температуры до +150°C. Такие составы используют в двигателях, трансмиссиях и промышленном оборудовании. Для временных соединений, требующих частого демонтажа, подойдут фиксаторы низкой прочности, например, Loctite 221, которые легко снимаются стандартным инструментом.
При работе с пластиковыми деталями важно учитывать химическую совместимость фиксатора с материалом. Полиамидные и поликарбонатные соединения могут разрушаться под воздействием агрессивных анаэробных составов. В таких случаях используют специальные фиксаторы для пластика, такие как Loctite 425, которые не вызывают растрескивания и обеспечивают достаточную прочность без повреждения поверхности.
Для соединений, эксплуатируемых в агрессивных средах (масла, топливо, химикаты), выбирают фиксаторы с повышенной стойкостью к растворителям. Loctite 277 или Permatex 27700 сохраняют свои свойства при контакте с нефтепродуктами и кислотами. В пищевой промышленности применяют сертифицированные составы, например, Loctite 2400, соответствующие стандартам NSF/ANSI 61.
Температурный диапазон эксплуатации – ключевой фактор при выборе фиксатора. Для работы при температурах выше +200°C используют термостойкие составы, такие как Loctite 272 или Permatex 27201, выдерживающие до +300°C. В криогенных условиях (-50°C и ниже) подойдут специальные низкотемпературные фиксаторы, например, Loctite 248, сохраняющие эластичность и прочность.
При монтаже соединений с зазорами более 0,15 мм стандартные анаэробные фиксаторы могут не полимеризоваться. В таких случаях применяют составы с активаторами, например, Loctite 638 в сочетании с Loctite 7649, или двухкомпонентные системы, такие как Permatex 26200. Они обеспечивают надежную фиксацию даже при неидеальной посадке резьбы.
Для быстрого монтажа на конвейере или в условиях ограниченного времени используют фиксаторы с ускоренной полимеризацией. Loctite 290 схватывается за 10–15 минут и достигает полной прочности через 2 часа. В случаях, когда требуется немедленная нагрузка, применяют составы с мгновенной фиксацией, например, Permatex 27130, которые позволяют приступать к эксплуатации сразу после сборки.
Основные виды резьбовых фиксаторов и их отличия по прочности
Резьбовые фиксаторы делятся на три основные группы по прочности: низкой, средней и высокой. К первой относятся анаэробные составы с пределом прочности на сдвиг до 10 Н·м (например, Loctite 222), предназначенные для мелких резьб (M2–M12) и легко демонтируемых соединений. Среднепрочные фиксаторы (Loctite 243, Permatex 24200) выдерживают нагрузки до 20 Н·м и применяются для резьб M6–M20 в условиях вибрации, где требуется периодическая разборка. Высокопрочные составы (Loctite 271, Permatex 27200) обеспечивают прочность свыше 30 Н·м, необратимо фиксируя соединения M10–M36 в агрегатах с экстремальными нагрузками – например, в двигателях или трансмиссиях.
- Низкопрочные фиксаторы: подходят для регулировочных винтов, пластиковых деталей, где критична возможность повторной сборки без повреждений. Температурный диапазон – до +150°C.
- Среднепрочные: оптимальны для болтов крепления крышек, фланцев, насосов. Сохраняют свойства при температурах до +180°C и устойчивы к маслам, топливу.
- Высокопрочные: используются в неразборных соединениях (ступицы, маховики, турбокомпрессоры). Работают при температурах до +230°C, устойчивы к ударным нагрузкам и агрессивным средам.
При выборе учитывайте материал резьбы: для алюминия и нержавеющей стали требуются специальные активаторы (например, Loctite 7649), иначе адгезия снижается на 30–50%.
Технология нанесения резьбового фиксатора на крепежные элементы
Перед нанесением резьбового фиксатора поверхность крепежа очищают от масел, грязи и окислов. Для этого используют обезжириватели на основе ацетона, изопропилового спирта или специализированные составы, например, Loctite 7063. Остатки старого фиксатора удаляют механически – металлической щеткой или пескоструйной обработкой. Температура деталей должна быть в пределах +15…+30°C: при низких температурах фиксатор полимеризуется медленнее, при высоких – теряет вязкость и растекается.
Наносят фиксатор на 2–3 витка резьбы болта или гайки, избегая попадания на опорные поверхности. Для точного дозирования применяют аппликаторы с игольчатым наконечником (например, Loctite 2400) или автоматические дозаторы с регулировкой объема от 0,01 до 0,1 мл. При работе с анаэробными составами (Loctite 243, Permatex 24200) важно обеспечить зазор между деталями не более 0,25 мм – это критично для запуска полимеризации. Для крупных резьб (М20 и выше) допускается нанесение по спирали с шагом 5–7 мм.
Сборка соединения проводится сразу после нанесения фиксатора. Время до начала полимеризации зависит от типа состава: для среднепрочных (Loctite 243) – 10–15 минут, для высокопрочных (Loctite 271) – 5–10 минут. Затяжку выполняют с моментом, указанным в технической документации, используя динамометрический ключ. Превышение момента на 20% может привести к выдавливанию фиксатора и ослаблению соединения. После сборки детали выдерживают при комнатной температуре не менее 24 часов для полной полимеризации.
При работе с активными металлами (алюминий, медь) или в условиях высокой влажности (>80%) применяют активаторы, например, Loctite 7649. Их наносят на одну из поверхностей за 1–2 минуты до фиксатора тонким слоем с помощью кисти или спрея. Без активатора время полимеризации увеличивается в 2–3 раза, а прочность соединения снижается на 30–40%. Для демонтажа соединений с фиксатором используют нагрев до +230…+260°C (термофен или индукционный нагреватель) – это ослабляет адгезию и позволяет открутить крепеж стандартным инструментом.
Хранят резьбовые фиксаторы в герметичной таре при температуре +5…+25°C, избегая попадания прямых солнечных лучей. Срок годности открытой упаковки – 12 месяцев, после чего вязкость состава увеличивается на 15–20%, а эффективность снижается. Для повторного использования крепежа остатки фиксатора удаляют механически или химическими смывками (Loctite 7200), так как частичная полимеризация приводит к неравномерному распределению состава при следующем нанесении.
Типичные ошибки при использовании резьбовых фиксаторов и способы их избежать
Первая и самая распространённая ошибка – неправильный выбор типа фиксатора. Анаэробные составы (например, Loctite 243 или Permatex 271) требуют металлических поверхностей и отсутствия воздуха для полимеризации, тогда как акриловые (Loctite 222) работают с пластиком и не нуждаются в герметичности. Применение высокопрочного фиксатора (Loctite 277) на мелкой резьбе (M3–M6) часто приводит к невозможности демонтажа без разрушения соединения. Перед выбором проверяйте рекомендации производителя по материалам, температурному диапазону и моменту затяжки.
Нанесение фиксатора на загрязнённые или окисленные поверхности снижает эффективность на 70–90%. Масло, ржавчина или остатки старого герметика блокируют адгезию. Очищайте резьбу ацетоном, изопропиловым спиртом или специализированными очистителями (например, Loctite 7063). Для удаления оксидных плёнок используйте металлические щётки или пескоструйную обработку. На гладких поверхностях (нержавеющая сталь, алюминий) дополнительно применяйте активаторы (Loctite 7649), ускоряющие полимеризацию.
Превышение дозировки фиксатора не усиливает фиксацию, а создаёт избыточное давление в резьбе, затрудняя сборку и увеличивая риск растрескивания пластиковых деталей. Для резьбы M6 достаточно 1–2 капель состава, для M12 – 3–4 капли. Наносите фиксатор только на одну из поверхностей (обычно на наружную резьбу) и равномерно распределяйте по всей длине контакта. Излишки удаляйте до полимеризации – после затвердевания их сложно устранить без повреждения деталей.
Игнорирование времени полимеризации приводит к преждевременным нагрузкам на соединение. Анаэробные фиксаторы достигают 50% прочности через 1–2 часа, полной – через 24 часа. При температуре ниже +15°C процесс замедляется в 2–3 раза. Для ускорения используйте локальный нагрев до +50°C (фен или инфракрасная лампа), но не превышайте +80°C – это разрушает полимер. При сборке критичных узлов (например, турбокомпрессоров) выдерживайте соединение в неподвижном состоянии не менее 12 часов.
Попытка повторного использования фиксатора на одной и той же резьбе – грубая ошибка. После демонтажа остатки состава теряют свойства, а поверхность деформируется. Для восстановления адгезии удаляйте старый фиксатор механически (напильник, шабер) или химически (Loctite 7200). На ответственных соединениях (крепление коленвала, ГБЦ) заменяйте болты или шпильки – даже микроскопические повреждения резьбы снижают прочность фиксации на 30–40%. При отсутствии новых крепёжных элементов используйте ремонтные вставки (например, Helicoil) с последующим нанесением фиксатора.
Сравнение резьбовых фиксаторов с другими методами стопорения резьбы
Резьбовые фиксаторы, такие как анаэробные клеи (например, Loctite 243 или Permabond A131), обеспечивают удерживающую силу до 30 Н·м на стандартных болтах M10, что сопоставимо с пружинными шайбами (15–25 Н·м) и превосходит гровер-шайбы (8–12 Н·м). Однако, в отличие от механических методов, фиксаторы заполняют микрозазоры между витками резьбы, предотвращая самоотвинчивание даже при вибрации до 1000 Гц – критический параметр для оборудования с высокими динамическими нагрузками (например, двигатели внутреннего сгорания). При этом они не увеличивают габариты соединения, что критично для компактных узлов.
Шплинты и проволочные замки, традиционно применяемые в авиации и тяжелом машиностроении, гарантируют стопорение при ударных нагрузках до 50 кН, но требуют дополнительных операций: сверления отверстий (для шплинтов) или точной навивки проволоки. Резьбовые фиксаторы исключают эти этапы, сокращая время сборки на 40–60% при серийном производстве. Однако для соединений, подверженных частым разборкам (например, крепления колес грузовых автомобилей), шплинты предпочтительнее: их демонтаж занимает 2–3 минуты против 10–15 минут для фиксаторов, требующих нагрева или специальных растворителей.
- Контргайки – простой и дешевый метод, но эффективны только при статических нагрузках до 50 МПа. В условиях вибрации (например, на железнодорожном транспорте) их надежность падает на 70% из-за постепенного ослабления предварительного натяга. Резьбовые фиксаторы сохраняют 90% удерживающей силы даже после 10 000 циклов нагружения.
- Стопорные шайбы с зубцами (Nord-Lock) выдерживают динамические нагрузки до 100 МПа, но повреждают поверхность деталей при многократной сборке, что недопустимо для высокоточных соединений (например, в оптических приборах). Фиксаторы не оставляют следов и сохраняют чистоту резьбы.
- Фланцевые болты увеличивают площадь контакта, но их применение ограничено конструкциями с доступом к головке болта. Фиксаторы работают в глухих отверстиях и с гайками любого типа.
Выбор метода зависит от трех ключевых факторов: условий эксплуатации (вибрация, температура, агрессивные среды), частоты разборки и требований к точности. Для одноразовых соединений в агрессивных средах (химическое оборудование) оптимальны фиксаторы с высокой химической стойкостью (Loctite 271, рабочая температура до +150°C). В узлах с частым обслуживанием (например, сельхозтехника) рациональнее использовать комбинацию: фиксатор средней прочности (Loctite 243) + механический стопор (пружинная шайба). Для критически важных соединений (авиация, энергетика) рекомендуется дублирование: фиксатор + проволочный замок, что снижает риск самоотвинчивания до 0,01%.
