Велосипедная рама – это не просто каркас, а инженерное решение, определяющее жесткость, вес и управляемость байка. Каждый этап её производства требует точности до долей миллиметра и выбора материалов с заданными характеристиками. В зависимости от типа рамы (шоссейная, горная, трековая) используются разные сплавы алюминия, стали, титана или углепластика, каждый из которых диктует свои методы обработки.
Начинается всё с проектирования: CAD-моделирование позволяет рассчитать геометрию труб, точки сварки и распределение нагрузок. Для стальных рам применяют хромомолибденовые сплавы (например, 4130), которые сочетают прочность и пластичность, но требуют термообработки после сварки. Алюминиевые рамы (6061-T6 или 7005) легче, но склонны к усталостному разрушению – их усиливают утолщениями в зонах высоких нагрузок. Титановые сплавы (3Al-2.5V) обеспечивают лучшее соотношение веса и прочности, но сложны в обработке из-за высокой температуры плавления.
Следующий этап – резка и подготовка труб. Лазерная резка даёт точность до ±0.1 мм, но для мелкосерийного производства часто используют ленточные пилы с последующей ручной доводкой. Трубы зачищают от окислов и обезжиривают перед сваркой, иначе швы будут пористыми. Для алюминия и титана обязательна аргонодуговая сварка (TIG) с присадочной проволокой того же сплава, чтобы избежать коррозии и трещин.
Сборка рамы начинается с фиксации труб в сборочном стапеле – приспособлении, удерживающем детали под заданными углами. Для стальных рам допустимо отклонение не более 0.5° от проектных значений, иначе нарушится центровка колес. Сварные швы проходят рентген-контроль или ультразвуковую дефектоскопию, особенно в местах соединения рулевой колонки и кареточного узла. После сварки раму подвергают термообработке: сталь нормализуют при 850–900°C, алюминий искусственно старят при 160–180°C для снятия внутренних напряжений.
Финальная обработка включает фрезеровку посадочных мест под подшипники, сверление отверстий для тросов и дренажа, а также пескоструйную очистку перед покраской. Для защиты от коррозии стальные рамы покрывают грунтом на основе эпоксидных смол, алюминиевые – анодируют или наносят порошковое покрытие. Титановые рамы часто оставляют без покрытия, но полируют до зеркального блеска. Каждая рама проходит тест на жесткость: например, нагрузочный тест имитирует вес райдера в 100 кг при езде по неровностям.
Выбор материала для рамы: сталь, алюминий, титан или карбон
Сталь – классика с уникальным балансом прочности и ремонтопригодности. Хромомолибденовые сплавы (например, Reynolds 853 или Columbus Spirit) выдерживают нагрузки до 1200 МПа при удельном весе 7,85 г/см³, что делает их идеальными для туристических и гравийных велосипедов. Предел текучести стали позволяет раме гасить вибрации лучше алюминия, но требует толстостенных труб (0,8–1,2 мм) для сохранения жесткости. К недостаткам относят коррозию (даже у нержавеющих сплавов) и вес – готовая рама редко весит меньше 1,8 кг. Рекомендуется для велосипедов с нагрузкой от 120 кг или приоритетом долговечности над легкостью.
Алюминий, титан и карбон решают разные задачи:
- Алюминий (6061, 7005) – бюджетный выбор с модулем упругости 70 ГПа. Рамы из него жесткие, но передают вибрации; срок службы ограничен усталостью металла (5–7 лет при активном катании). Толщина стенок труб варьируется от 1,5 до 3 мм, что позволяет снизить вес до 1,2–1,5 кг. Подходит для кросс-кантри и городских велосипедов, где важен баланс цены и веса.
- Титан (3Al-2.5V, 6Al-4V) – коррозионно-стойкий материал с пределом прочности 800–1000 МПа и плотностью 4,5 г/см³. Рамы из титана не требуют покраски, устойчивы к ударам и служат десятилетиями, но стоят от 3000$ из-за сложности сварки. Вес рамы – 1,3–1,6 кг. Оптимален для велотуризма и эндуро, где нужна надежность без обслуживания.
- Карбон – композит с модулем упругости до 350 ГПа (высокомодульные волокна). Позволяет создавать рамы весом 0,8–1,1 кг с заданными характеристиками жесткости в разных зонах. Уязвим к точечным ударам (например, падение на острый камень) и требует аккуратного обращения. Стоимость начинается от 2000$ за раму. Выбирают для шоссе и кросс-кантри, где приоритет – минимальный вес и аэродинамика.
Подготовка чертежей и расчёт геометрии будущей рамы
Первым этапом проектирования рамы становится определение её назначения: шоссейная, горная, гравийная или трековая. Для каждого типа критичны свои параметры – например, угол наклона рулевой колонки (head tube angle) у кросс-кантрийных рам варьируется в пределах 67–70°, а у даунхилльных снижается до 62–65° для повышения устойчивости на спусках. Длина верхней трубы (top tube) рассчитывается исходя из роста райдера и стиля езды: для агрессивной посадки на шоссе она может быть на 2–3 см короче, чем для комфортной городской модели.

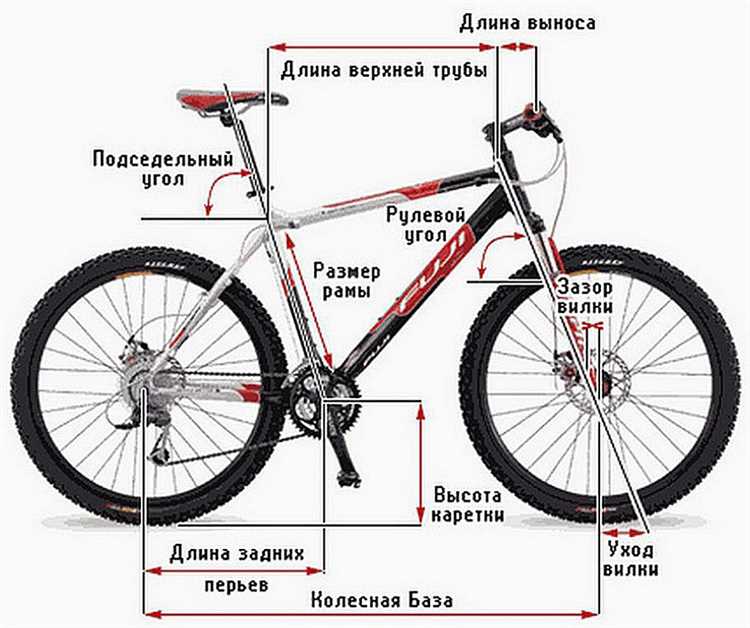

Геометрия рамы строится вокруг трёх ключевых точек: каретки (bottom bracket), рулевой колонки и заднего дропаута. Высота каретки (BB drop) для шоссейных рам обычно составляет 70–75 мм, для горных – 5–10 мм ниже оси колёс, чтобы снизить центр тяжести. Расстояние между осями колёс (wheelbase) напрямую влияет на управляемость: короткая база (950–1050 мм) делает велосипед манёвренным, длинная (1100+ мм) – стабильным на высоких скоростях. Для расчётов используют специализированные программы, такие как BikeCAD или Fusion 360, где можно задать параметры с точностью до 0,1 мм.
При проектировании труб рамы учитывают не только длину, но и их сечение. Для алюминиевых рам оптимальны овальные или каплевидные профили с толщиной стенок 1,5–2,5 мм, для стальных – круглые трубы диаметром 28,6–34,9 мм с переменной толщиной (баттингом) для снижения веса. Углеродные рамы требуют расчёта слоёв композита: количество и ориентация волокон (0°, 45°, 90°) определяют жёсткость и прочность в разных зонах. Например, в области каретки используют до 12 слоёв с ориентацией 0° для сопротивления крутящим нагрузкам.
Расчёт геометрии включает проверку на совместимость с компонентами: диаметр рулевой колонки (1″, 1 1/8″, 1,5″), тип крепления тормозов (постмаунт, флэтмаунт), ширина заднего дропаута (135–148 мм). Для дисковых тормозов важно предусмотреть зазор между ротором и пером рамы не менее 3 мм. При проектировании гравийных рам учитывают возможность установки покрышек шириной до 45 мм, что требует увеличения расстояния между перьями на 5–7 мм по сравнению с шоссейными аналогами.
После построения базовой геометрии проводят виртуальные испытания на прочность. В программах типа ANSYS или SolidWorks моделируют нагрузки: 120 кг на седло при педалировании, 80 кг на руль при торможении, ударные воздействия на дропауты. Критические зоны – стыки труб, особенно в области каретки и рулевой колонки – усиливают дополнительными косынками или увеличением толщины материала. Для углеродных рам расчёт ведётся до уровня отдельных волокон, чтобы избежать расслоения композита под нагрузкой.
Чертежи выполняют в масштабе 1:1 с указанием допусков: ±0,2 мм для посадочных мест под подшипники, ±0,5 мм для длины труб. Для сварных рам предусматривают технологические припуски на обработку стыков – 1–2 мм на сторону. В случае титановых рам учитывают усадку материала при сварке (до 0,3% от длины), корректируя размеры заготовок. Для серийного производства чертежи дополняют спецификацией: марки сплавов (например, 6061-T6 для алюминия, 3Al-2.5V для титана), требования к термообработке и покрытиям.
Финальный этап – создание прототипа и его тестирование в реальных условиях. Геометрию корректируют по результатам заездов: если райдер испытывает дискомфорт в пояснице, удлиняют верхнюю трубу на 5–10 мм; если велосипед «рыскает» на спусках, уменьшают угол наклона рулевой колонки на 0,5–1°. Для гоночных рам проводят динамические испытания на вибростенде, имитируя 10 000 км пробега. Только после подтверждения всех параметров чертежи передают в производство.

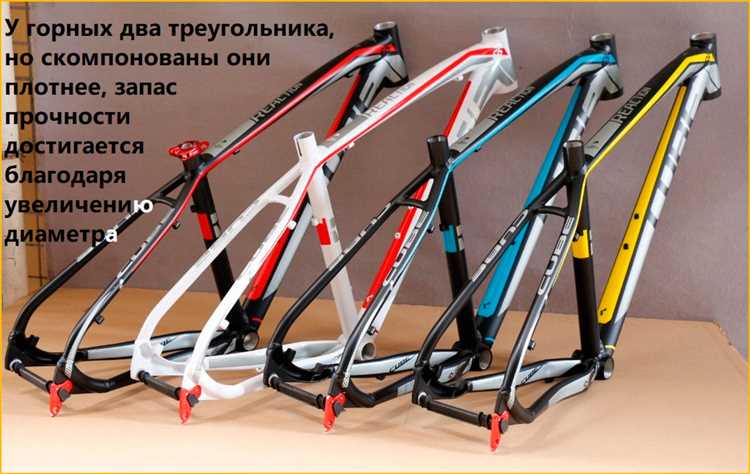

Раскрой труб и заготовок с учётом припусков на обработку
Раскрой труб для велосипедной рамы начинается с точного расчёта длины заготовок с учётом припусков. Для стальных труб (например, хромомолибденовых 4130) припуск на механическую обработку составляет 2–3 мм на каждый стык, для титановых – 3–4 мм из-за сложности последующей сварки и правки. Алюминиевые сплавы (6061, 7005) требуют 1,5–2 мм припуска на сторону, так как материал склонен к деформации при термообработке. Припуски компенсируют усадку металла после сварки и позволяют выровнять геометрию рамы на этапе фрезеровки.
Для резки используют ленточнопильные станки с ЧПУ или дисковые пилы с твердосплавными зубьями. Скорость резания стальных труб диаметром 25–35 мм – 30–50 м/мин при подаче 0,1–0,2 мм/зуб. Титан режут на пониженных оборотах (15–25 м/мин) с охлаждением эмульсией, чтобы избежать перегрева и образования альфированного слоя. Алюминий обрабатывают на высоких скоростях (100–150 м/мин) с подачей 0,3–0,5 мм/зуб, используя пилы с разводкой зубьев для предотвращения заклинивания.
Раскрой косых стыков (например, подседельной трубы к кареточному узлу) выполняют по шаблонам с углом среза 72–74° для стальных рам и 73–75° для алюминиевых. Допуск на угол среза – ±0,2°, иначе при сварке возникнут зазоры, требующие дополнительной подгонки. Шаблоны изготавливают из листового металла толщиной 2–3 мм с лазерной разметкой контрольных точек. Для титановых рам углы проверяют координатно-измерительной машиной (КИМ) с точностью до 0,05°.
Заготовки для кареточных стаканов, рулевых колонок и дропаутов вырезают из цельных прутков или поковок. Припуск на токарную обработку стальных стаканов – 0,8–1,2 мм на сторону, для алюминиевых – 1,5–2 мм из-за риска деформации при зажиме в патроне. Титановые заготовки требуют 2–2,5 мм припуска, так как материал склонен к упрочнению при резании. Резку выполняют на токарно-карусельных станках с СОЖ на водной основе для стабилизации температуры.
Контроль размеров после раскроя проводят штангенциркулем с ценой деления 0,02 мм или микрометром для труб малого диаметра (до 22 мм). Критические параметры – длина заготовки, угол среза и перпендикулярность торцов. Допуск на длину труб для шоссейных рам – ±0,5 мм, для МТБ – ±0,8 мм. Торцы проверяют на биение: для стальных труб допустимо 0,1 мм, для алюминиевых – 0,15 мм. Превышение этих значений приводит к неравномерному провару шва.
Маркировку заготовок наносят гравировкой или ударным клеймением с указанием номера рамы, материала и даты раскроя. Для титана используют лазерную маркировку, чтобы избежать концентраторов напряжений. Заготовки хранят в вертикальном положении на стеллажах с резиновыми прокладками, предотвращающими деформацию. Перед сваркой торцы обезжиривают ацетоном или изопропиловым спиртом и зачищают щёткой из нержавеющей стали для удаления оксидной плёнки.
При раскрое труб с переменным сечением (баттинг) припуск увеличивают на 1–1,5 мм в зоне утолщения стенки. Например, для трубы 31,8/28,6 мм (диаметр/толщина стенки) припуск на обработку утолщённой части – 3 мм, на тонкой – 1,5 мм. Резку выполняют ступенчато: сначала удаляют основную часть материала, затем доводят до нужного размера фрезой с ЧПУ. Допуск на толщину стенки после обработки – ±0,05 мм, иначе нарушится баланс жёсткости рамы.
Сварка или пайка стыков рамы в зависимости от материала
Выбор метода соединения стыков велосипедной рамы напрямую зависит от физико-механических свойств материала. Для стальных рам (например, хромомолибденовых сплавов 4130) оптимальна высокотемпературная пайка серебряным припоем с температурой плавления 600–700°C. Этот метод сохраняет структуру металла, не вызывая перегрева и деформаций, характерных для сварки. При пайке используют флюс на основе буры, который удаляет оксиды и обеспечивает равномерное растекание припоя по стыку. Преимущество – отсутствие зоны термического влияния, что критично для тонкостенных труб.
Алюминиевые рамы (серии 6061, 7005) требуют аргонодуговой сварки (TIG) с присадочной проволокой того же сплава. Температура дуги достигает 2500°C, но локальный нагрев минимизируется за счет инертного газа, предотвращающего окисление. Ключевой параметр – скорость сварки: при превышении 15 см/мин возрастает риск образования горячих трещин. После сварки обязательна термообработка при 175°C в течение 8 часов для снятия внутренних напряжений и восстановления прочности до 90% от исходной.
Титановые рамы (сплавы Grade 5, Grade 9) соединяют исключительно TIG-сваркой в среде чистого аргона с точкой росы не выше -50°C. Титан активно реагирует с кислородом, азотом и водородом при температурах выше 400°C, поэтому защита обратной стороны шва инертным газом обязательна. Присадочный материал – проволока из сплава Ti-6Al-4V, идентичного основному металлу. Сварные швы подвергают травлению в растворе азотной и плавиковой кислот для удаления альфированного слоя, снижающего усталостную прочность.
Карбоновые рамы не сваривают и не паяют – их собирают методом склейки эпоксидными смолами с предварительной подготовкой поверхности. Однако для гибридных рам (например, алюминий + карбон) применяют механические соединения: резьбовые втулки или клеевые муфты с усилием затяжки 12–15 Н·м. При этом алюминиевые элементы предварительно анодируют для улучшения адгезии клея. Критический момент – контроль зазоров: при ширине более 0,2 мм прочность соединения падает на 40%.
Для магниевых сплавов (например, AZ91D) используют лазерную сварку с мощностью 2–4 кВт и скоростью 2–3 м/мин. Магний обладает низкой температурой плавления (650°C) и высокой теплопроводностью, поэтому требует прецизионного контроля тепловложения. После сварки швы обрабатывают хроматным конверсионным покрытием для защиты от коррозии. Альтернатива – пайка припоем на основе цинка и алюминия при 450°C, но этот метод уступает по прочности и применяется только для несиловых элементов.
При сварке высокопрочных сталей (например, Reynolds 853) критичен предварительный подогрев до 150–200°C для предотвращения закалки шва. Используют электроды с низким содержанием водорода (класса AWS E7018) и многопроходную сварку с послойным охлаждением до 100°C. После завершения швы подвергают нормализации при 850°C с последующим отпуском при 550°C. Без термообработки прочность соединения снижается на 30–40% из-за образования мартенсита.
Контроль качества сварных и паяных соединений включает визуальный осмотр на отсутствие пор, трещин и непроваров, а также неразрушающие методы: рентгенографию для алюминия и титана, ультразвуковой контроль для стали. Для пайки дополнительно проверяют капиллярное заполнение стыка припоем – не менее 80% площади контакта. Дефекты устраняют повторной сваркой с предварительной механической зачисткой или перепайкой с увеличением температуры на 20–30°C.
Правка и выравнивание рамы после термического воздействия
После сварки или термообработки стальные и титановые рамы деформируются из-за неравномерного нагрева и охлаждения. Основные зоны искажений – кареточный узел, рулевая колонка и стыки перьев с подседельной трубой. Допустимое отклонение от оси не должно превышать 0,5 мм на метр длины; для карбоновых рам этот показатель снижается до 0,2 мм. Контроль геометрии проводят с помощью лазерного нивелира или координатно-измерительной машины (КИМ) с точностью ±0,05 мм.
Для правки используют специализированные стенды с гидравлическими или винтовыми зажимами. Стальные рамы выравнивают при температуре не ниже 20°C, титановые – при 15–18°C, чтобы избежать хрупкости материала. Алгоритм действий:
- Фиксируют раму в стенде за кареточный узел и рулевую колонку.
- Определяют направление деформации с помощью индикатора часового типа.
- Прикладывают усилие противоположно искривлению, контролируя прогиб по трем точкам: верх трубы, низ перьев, подседельный штырь.
- Для стальных рам допустимо локальное нагревание до 600°C с последующим охлаждением на воздухе; титан нагревают не выше 450°C.
Карбоновые рамы правят только в термокамере при 80–120°C с одновременным приложением усилия. Процесс занимает 30–60 минут, после чего раму выдерживают 2 часа при комнатной температуре для стабилизации смолы. Критическое значение – угол изгиба волокон: при превышении 5° от номинального положения рама бракуется. Для контроля используют ультразвуковой дефектоскоп или рентгенографию.
После механической правки проводят повторный замер геометрии. Если отклонения сохраняются, цикл повторяют, но не более трех раз – дальнейшие попытки приводят к усталостному разрушению материала. Для стальных рам с толщиной стенки менее 0,8 мм правка не рекомендуется: риск микротрещин превышает 70%. В таких случаях деталь заменяют.
Особое внимание уделяют зонам сварных швов. После правки их проверяют на наличие пор и непроваров методом капиллярного контроля или вихретоковым дефектоскопом. Для титановых рам обязательна пескоструйная обработка швов с последующим травлением в растворе азотной и плавиковой кислот (соотношение 3:1) для удаления альфированного слоя. Время травления – 1–2 минуты при температуре 20–25°C.
Финальный этап – динамическое тестирование. Раму нагружают силой, эквивалентной 120% от максимальной эксплуатационной (обычно 150–200 кг), с частотой 5 Гц в течение 10 000 циклов. Допустимое изменение геометрии после теста – не более 0,1 мм. При превышении этого значения раму отправляют на повторную правку или утилизацию.
Механическая обработка мест соединений и креплений
После сварки или пайки рамы критически важна прецизионная обработка стыков труб и точек крепления компонентов. Для фрезеровки мест под подседельный штырь, каретку и рулевую колонку используют координатно-расточные станки с точностью позиционирования ±0,02 мм. При обработке посадочных мест под подшипники каретки применяют развёртки с твердосплавными пластинами, обеспечивающие допуск H7. Резьбовые соединения нарезают метчиками с покрытием TiN для снижения трения и предотвращения задиров – особенно актуально для алюминиевых сплавов 6061 и 7005.
Особое внимание уделяют обработке дропаутов:
- Толщина стенки в зоне крепления оси задней втулки не должна превышать 2,5 мм для стальных рам и 3,0 мм для титановых – иначе возрастает риск усталостного разрушения.
- Фаски на кромках дропаутов снимают под углом 45° с радиусом 0,5 мм, чтобы исключить концентраторы напряжений.
- Для крепления переключателей и тормозов используют резьбу M5×0,8 с глубиной нарезки не менее 8 мм в алюминии и 6 мм в стали.
Шероховатость поверхности после обработки должна соответствовать Ra 1,6 мкм для посадочных мест под подшипники и Ra 3,2 мкм для остальных зон.
Контроль качества проводят с помощью профилометров и калибров-пробок. Для проверки соосности кареточного узла и рулевой колонки используют лазерные центровщики с погрешностью не более 0,05 мм на метр. При обнаружении отклонений свыше 0,1 мм раму отправляют на повторную обработку или бракуют – даже минимальные перекосы приводят к ускоренному износу подшипников и снижению КПД педалирования.
Нанесение защитных покрытий и подготовка к покраске
Первый этап – химическая обработка поверхности рамы. Для алюминиевых рам применяют анодирование: деталь погружают в электролит (обычно серную кислоту, 15–20% концентрации) при температуре 18–22°C и пропускают ток плотностью 1–2 А/дм² в течение 20–60 минут. Стальные рамы проходят фосфатирование: раствор фосфорной кислоты с добавками цинка или марганца (pH 2,0–3,5) образует микрокристаллический слой толщиной 1–10 мкм, повышающий адгезию грунта. Титановые рамы обрабатывают травлением в смеси азотной и плавиковой кислот (соотношение 10:1) при 40–50°C на 2–5 минут, удаляя оксидный слой.
После химической подготовки раму промывают деионизированной водой с удельным сопротивлением не менее 1 МОм·см. Остатки влаги удаляют обдувом сжатым воздухом (давление 6–8 бар, точка росы –40°C) или сушкой в печи при 80–120°C в течение 15–30 минут. Критическое значение имеет контроль чистоты поверхности: допустимое количество частиц размером более 5 мкм – не более 10 на 1 см². Для проверки используют метод «белой салфетки» или лазерные счетчики частиц.
Грунтование проводят в безпылевой камере с относительной влажностью 40–60% и температурой 20–25°C. Для стальных рам применяют эпоксидные грунты (например, PPG DP40LF) с толщиной сухого слоя 20–30 мкм, наносимые электростатическим распылением (напряжение 60–90 кВ). Алюминиевые рамы требуют хроматных грунтов (например, AkzoNobel 1400) или бесхромных аналогов на основе циркония. Титан покрывают специальными адгезионными грунтами (например, Deft 02-Y-40) с предварительным нанесением травящего праймера. Сушка грунта – 30–60 минут при 60–80°C.
- Перед покраской раму шлифуют абразивными материалами с зернистостью P400–P600 для удаления дефектов грунта. Используют орбитальные шлифмашины с эксцентриситетом 5–8 мм и частотой 8000–12000 об/мин. Давление на инструмент – 1,5–2,5 кг.
- Обезжиривание проводят изопропиловым спиртом (99,9%) или специальными составами (например, PPG DX330) с последующей протиркой безворсовой салфеткой. Остатки растворителя удаляют обдувом сухим азотом.
- Для маскировки участков, не подлежащих окраске, применяют термостойкие пленки (например, 3M 471) или жидкие маскировочные составы (например, Sherwin-Williams MASK 1000), выдерживающие температуру до 180°C.
Контроль качества подготовки включает проверку адгезии методом решетчатого надреза (ISO 2409) и измерение толщины покрытия магнитным или вихретоковым толщиномером. Допустимое отклонение толщины грунта – ±5 мкм. При обнаружении дефектов (пузыри, кратеры, шагрень) раму возвращают на повторную шлифовку. Только после подтверждения соответствия всем параметрам рама передается на участок покраски.
