Как правильно припаять резистор к светодиоду

Как припаять резистор к светодиоду

Как припаять резистор к светодиоду

Светодиоды работают при строго заданных токах – превышение даже на 5–10 мА сокращает срок службы на 30–50%. Резистор ограничивает ток, но его неправильная пайка приводит к перегреву, холодным контактам или коротким замыканиям. Для большинства 5-мм светодиодов с прямым током 20 мА и напряжением питания 5 В нужен резистор на 150–220 Ом. При 12 В сопротивление увеличивается до 470–560 Ом. Эти значения рассчитываются по закону Ома: R = (Uпит – Uled) / Iled, где Uled – прямое напряжение светодиода (обычно 1,8–3,3 В).

Какие инструменты и материалы понадобятся для пайки

Какие инструменты и материалы понадобятся для пайки

Паяльник – основной инструмент. Для работы со светодиодами и резисторами подойдет модель мощностью 20–40 Вт с тонким жалом (1–2 мм). Керамические нагреватели предпочтительнее спиральных: они быстрее выходят на рабочую температуру и стабильнее её держат. Регулируемый паяльник с термостатом (например, Hakko FX-888D или аналог) позволит избежать перегрева компонентов, особенно если пайка ведется на платах с тонкими дорожками.

Припой выбирайте с низкой температурой плавления – 60/40 (олово/свинец) или бессвинцовый типа SAC305 (Sn96.5Ag3Cu0.5). Диаметр проволоки – 0,5–0,8 мм: толще – сложнее дозировать, тоньше – увеличивается время пайки. Флюс используйте нейтральный (канифоль) или безотмывочный гелевый (например, Amtech NC-559). Агрессивные флюсы на основе кислот оставляют коррозионные остатки, разрушающие контакты со временем.

Пинцет с антистатическим покрытием и тонкими губками (например, ESD-15) необходим для удержания резисторов и светодиодов. Избегайте пластиковых пинцетов – они плавятся при контакте с горячим жалом. Для фиксации плат подойдет держатель с «третьей рукой» и увеличительным стеклом (5–10 крат), особенно если работаете с SMD-компонентами.

Мультиметр с режимом прозвонки и измерения сопротивления поможет проверить правильность подключения резистора и светодиода до и после пайки. Дешевые модели (например, DT-830B) подойдут для базовых задач, но для точных измерений выбирайте приборы с погрешностью не более 0,5%. Теплоотвод (металлический пинцет или специальный зажим) защитит светодиоды от перегрева во время пайки – их кристаллы деградируют при температуре выше 120°C.

Оплетка для удаления припоя (медная, диаметром 1,5–2 мм) пригодится, если нужно исправить ошибку или демонтировать компонент. Спирт (изопропиловый, 90%+) или специальный очиститель (например, Chemtronics Flux-Off) удалит остатки флюса. Ватные палочки и безворсовые салфетки помогут аккуратно протереть плату, не оставив волокон.

Рабочее место должно быть оснащено вентиляцией или вытяжкой – пары флюса и припоя токсичны. Подложка из силикона или термостойкого материала защитит поверхность от капель припоя. Для длительных работ используйте антистатический браслет, подключенный к заземлению, чтобы исключить повреждение компонентов статическим электричеством.

Как определить нужное сопротивление резистора для светодиода

Как определить нужное сопротивление резистора для светодиода

Сопротивление резистора для светодиода рассчитывается по закону Ома с учётом параметров источника питания и характеристик самого диода. Основные данные, которые потребуются: прямое напряжение светодиода (Vf), его рабочий ток (If) и напряжение питания цепи (Vs). Эти значения можно найти в даташите светодиода или измерить мультиметром. Например, для стандартного 5-мм красного светодиода Vf ≈ 2,0 В, If ≈ 20 мА.

Формула для расчёта сопротивления резистора:

  • R = (Vs – Vf) / If

Где R – искомое сопротивление в омах, Vs – напряжение источника, Vf – прямое напряжение светодиода, If – ток в амперах (например, 20 мА = 0,02 А). Если источник выдаёт 5 В, а светодиод имеет Vf = 2,0 В и If = 20 мА, то R = (5 – 2) / 0,02 = 150 Ом.

Не всегда удаётся подобрать резистор с точным рассчитанным значением. В таких случаях выбирают ближайшее стандартное сопротивление из ряда E24 (допуск ±5%) или E96 (±1%). Для примера выше подойдёт резистор на 150 Ом или 160 Ом. Если расчётное значение попадает между двумя номиналами, выбирают большее – это снизит ток через светодиод, но продлит срок его службы.

При работе с несколькими светодиодами, включёнными последовательно, суммируйте их прямые напряжения. Например, три белых светодиода с Vf = 3,2 В каждый при питании 12 В потребуют резистора R = (12 – 3×3,2) / 0,02 = 120 Ом. Параллельное включение светодиодов не рекомендуется без индивидуальных резисторов для каждого, так как разброс Vf приведёт к неравномерному распределению тока.

Для мощных светодиодов (1 Вт и выше) учитывайте рассеиваемую мощность резистора. Формула: P = I2 × R. Если ток через резистор 350 мА (0,35 А), а сопротивление 10 Ом, то P = 0,352 × 10 ≈ 1,23 Вт. В этом случае используйте резистор с запасом по мощности – не менее 2 Вт.

При питании от батарей или нестабильных источников учитывайте возможные колебания напряжения. Например, литий-ионный аккумулятор разряжается с 4,2 В до 3,0 В. Если светодиод с Vf = 3,0 В, то при 4,2 В резистор должен быть R = (4,2 – 3,0) / 0,02 = 60 Ом, а при 3,0 В ток упадёт до нуля. Решение – использовать стабилизатор тока или резистор с меньшим сопротивлением, но с риском превышения тока на пике напряжения.

Проверяйте расчёты экспериментально. Подключите светодиод с резистором к источнику и измерьте ток мультиметром. Если ток отличается от расчётного более чем на 10%, скорректируйте сопротивление. Для точной настройки используйте подстроечный резистор, но не оставляйте его в конечной схеме – замените на постоянный с ближайшим номиналом.

Как подготовить ножки светодиода и резистора к пайке

Как подготовить ножки светодиода и резистора к пайке

Как правильно зачистить провода перед соединением

Зачистка проводов – критически важный этап, влияющий на качество пайки и долговечность соединения. Для большинства медных проводов сечением до 1,5 мм² используйте стриппер с регулировкой глубины резания: выставьте значение на 0,5–0,8 мм меньше диаметра жилы. При работе с многожильными проводами избегайте чрезмерного давления – достаточно снять изоляцию на 5–7 мм, чтобы не повредить отдельные проводники. Для алюминиевых проводов применяйте специализированные инструменты с V-образными лезвиями, предотвращающими надрезы жил.

Основные ошибки при зачистке и их последствия:

  • Недостаточная длина зачистки – менее 4 мм для пайки приводит к слабому контакту и перегреву.
  • Надрезы жил – снижают механическую прочность на 30–40%, особенно в местах изгиба.
  • Остатки изоляции – ухудшают адгезию припоя, увеличивая сопротивление соединения на 15–25%.

Для проверки качества зачистки используйте лупу с 5-кратным увеличением: поверхность жил должна быть гладкой, без заусенцев и следов инструмента.

При работе с эмалированными проводами (например, ПЭВ или ПЭТВ) применяйте термический или химический метод. Для термической зачистки нагрейте провод паяльником до 350–400°C в течение 2–3 секунд, затем протрите хлопчатобумажной тканью – эмаль сгорит без повреждения меди. Химический способ: погрузите конец провода в раствор хлорида цинка на 10–15 секунд, затем промойте дистиллированной водой. Оба метода обеспечивают чистоту поверхности не менее 95%, что критично для низкоомных соединений.

Как соединить резистор и светодиод в правильной последовательности

Как соединить резистор и светодиод в правильной последовательности

Светодиод требует ограничения тока, иначе он выйдет из строя за доли секунды. Резистор подключается последовательно с ним, а не параллельно. Для стандартных 5-мм светодиодов с прямым напряжением 2–3,3 В и током 20 мА расчёт резистора ведётся по формуле: R = (Uпит – Uled) / Iled. Например, при питании 5 В и Uled = 2 В резистор должен быть 150 Ом. Используйте ближайшее стандартное значение – 150 или 220 Ом.

Полярность критична: анод светодиода (длинная ножка) подключается к плюсу источника через резистор, катод (короткая ножка с плоским срезом на корпусе) – к минусу. Если перепутать, цепь не заработает, но светодиод не сгорит. Перед пайкой проверьте мультиметром в режиме прозвонки: при правильном подключении светодиод слабо засветится.

Для цепей с несколькими светодиодами применяйте отдельные резисторы для каждого – параллельное подключение без ограничения тока приведёт к неравномерному свечению и выходу из строя. В последовательных цепочках резистор ставится один на всю группу, но суммарное прямое напряжение светодиодов не должно превышать Uпит. Например, три светодиода по 2 В при 5 В питания требуют резистора 50 Ом.

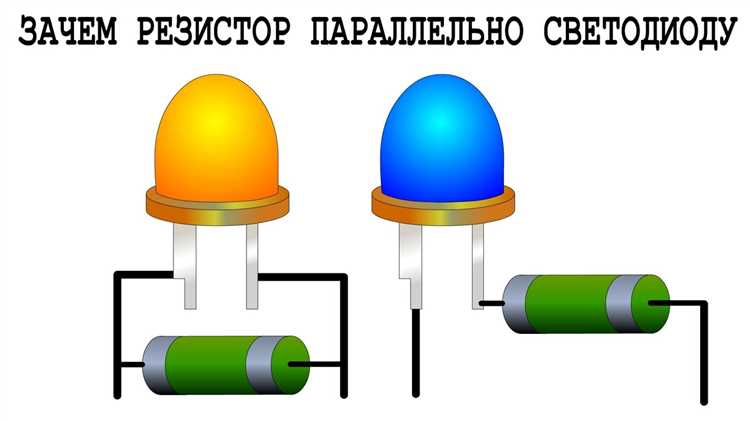

Как зафиксировать детали перед началом пайки

Как зафиксировать детали перед началом пайки

Какую температуру паяльника выбрать для пайки светодиода

Светодиоды чувствительны к перегреву: превышение температуры 260°C даже на несколько секунд может привести к деградации кристалла или полному выходу из строя. Оптимальный диапазон для пайки большинства светодиодов – 230–250°C. Для SMD-компонентов (например, 0603, 0805) нижняя граница смещается к 220°C, так как их малые размеры ускоряют теплопередачу.

Время пайки критически важно: при 250°C контакт с паяльником не должен превышать 2–3 секунды. Для светодиодов с прозрачным корпусом (например, индикаторных) рекомендуется снижать температуру до 210–220°C, чтобы избежать помутнения линзы. Используйте термостатированный паяльник с точностью ±5°C – недорогие модели без регулировки часто греют до 350–400°C, что недопустимо.

Для пайки мощных светодиодов (1W и выше) с металлической подложкой температура может быть увеличена до 260°C, но только при условии предварительного прогрева платы до 100–120°C. Это снижает термический шок и предотвращает отслоение контактных площадок. Без предварительного нагрева даже кратковременное воздействие 260°C способно вызвать микротрещины в кристалле.

При пайке светодиодов в корпусах PLCC (например, 5050) используйте температуру 230–240°C и паяльник с тонким жалом (0,5–1 мм). Широкое жало увеличивает площадь контакта, что приводит к перегреву соседних компонентов. Для защиты от статического электричества заземлите паяльник и используйте антистатический браслет – ESD-чувствительные светодиоды (особенно синие и белые) могут выйти из строя даже при разряде в 50 В.

После пайки дайте светодиоду остыть естественным путем: принудительное охлаждение (например, обдув) может вызвать термические напряжения в местах соединений. Проверьте качество пайки под микроскопом или лупой: идеальный шов должен быть гладким, без пор и избытка припоя. Если светодиод не светится после пайки, измерьте прямое напряжение – при 350–400 мВ (для красных) или 2,8–3,3 В (для белых) кристалл, скорее всего, поврежден.

Как избежать перегрева светодиода во время пайки

Как избежать перегрева светодиода во время пайки

Светодиоды чувствительны к температуре: превышение 80–100°C в течение более 3–5 секунд может привести к деградации кристалла или полному выходу из строя. Используйте паяльник мощностью 20–30 Вт с регулируемой температурой, установив её на 250–300°C. Для SMD-светодиодов снизьте температуру до 220–240°C, так как их теплоотвод хуже.

Пайку проводите короткими касаниями, давая светодиоду остыть между подходами. Если требуется повторное нагревание, выдержите паузу 10–15 секунд. Избегайте пайки вблизи корпуса – держите жало на расстоянии 2–3 мм от него, чтобы тепло не распространялось на кристалл.

После пайки проверьте светодиод мультиметром в режиме прозвонки диодов. Если падение напряжения отличается от номинального (1,8–3,3 В в зависимости от типа) более чем на 10%, компонент мог получить термическое повреждение. В таком случае замените его, чтобы избежать проблем в работе схемы.

Как проверить качество пайки и работоспособность соединения

Подайте питание на цепь через стабилизированный источник с напряжением, соответствующим рабочему диапазону светодиода (обычно 2–3,3 В). Используйте резистор с номиналом, рассчитанным по формуле R = (Uпит – Uled) / Iled, где Uled – прямое напряжение светодиода (например, 2 В для красного), Iled – ток (обычно 20 мА). Если светодиод не загорается, проверьте полярность и прозвоните цепь мультиметром в режиме измерения напряжения: на резисторе должно падать напряжение, равное Uпит – Uled, а на светодиоде – Uled ±0,1 В.

Для проверки долговременной стабильности подключите цепь к источнику питания на 24 часа при комнатной температуре. После этого повторите все предыдущие тесты: визуальный осмотр, прозвонку, проверку механической прочности и измерение напряжений. Особое внимание уделите изменению сопротивления паяного соединения – оно не должно увеличиться более чем на 0,5 Ом. Если светодиод мигает или гаснет, это может свидетельствовать о микротрещинах в пайке, проявляющихся при тепловом расширении.

Какие ошибки чаще всего допускают при пайке резистора к светодиоду

Какие ошибки чаще всего допускают при пайке резистора к светодиоду

Первая и самая распространённая ошибка – неправильный расчёт номинала резистора. Светодиоды требуют строгого соблюдения тока, и даже небольшое превышение (например, 20 мА вместо 15 мА) сокращает срок службы на 30–50%. Часто берут резистор «на глаз» или используют значения из непроверенных схем. Для расчёта применяйте формулу: R = (Uпитания – Uсветодиода) / Iсветодиода. Например, при питании 5 В и падении напряжения на светодиоде 2 В с током 20 мА резистор должен быть 150 Ом, а не 100 или 220 Ом.

Вторая ошибка – некачественная пайка контактов. Холодные пайки, избыток припоя или его недостаток приводят к плохому контакту. Признаки: мерцание светодиода, нагрев резистора, нестабильная работа. Используйте паяльник мощностью 25–40 Вт с тонким жалом, прогревайте место пайки 2–3 секунды, наносите припой на контакт, а не на жало. После пайки проверяйте соединение мультиметром в режиме прозвонки.

  • Перегрев светодиода. Температура выше 80°C разрушает кристалл. При пайке держите светодиод пинцетом или используйте термостойкий держатель. Время пайки одного контакта – не более 2 секунд. Если требуется повторная пайка, дайте светодиоду остыть 30 секунд.
  • Использование флюса без смывки. Остатки активного флюса вызывают коррозию контактов. После пайки протирайте плату спиртом или специальным очистителем. Для любительских проектов подходит канифоль – она не требует смывки.

Третья ошибка – игнорирование теплоотвода. Резисторы мощностью менее 0,25 Вт при длительной работе нагреваются до 60–70°C. Если резистор расположен близко к светодиоду, тепло передаётся на кристалл. Соблюдайте расстояние не менее 5 мм между компонентами или используйте резисторы с большей мощностью (0,5 Вт). Для SMD-резисторов применяйте термопасту или медные площадки на плате.
