Звукосниматели – ключевой элемент электрогитары, определяющий её тембр, динамику и чувствительность. Даже незначительные отклонения в сопротивлении катушек, магнитном поле или ёмкости проводки могут радикально изменить звучание. Для точной диагностики используют мультиметры с погрешностью не более 1%, осциллографы с полосой пропускания от 20 МГц и специализированные тестеры индуктивности, такие как LCR-метры (например, Peak Atlas LCR40). Эти приборы позволяют измерить сопротивление обмоток (обычно 6–15 кОм для хамбакеров, 5–10 кОм для сингл-катушек), индуктивность (0,5–5 Гн) и ёмкость кабеля (до 300 пФ на метр).
Проверка магнитного поля требует гауссметра или неодимового магнита с известной силой притяжения. Слабое поле (менее 1000 Гс) приводит к потере высоких частот и размытости звука, чрезмерное (свыше 2000 Гс) – к искажениям и «зажатому» тембру. Для оценки фазировки используют простой метод: подключают оба звукоснимателя параллельно и прослушивают результат. Если громкость падает – фазы противоположны. Альтернативный способ – подача сигнала частотой 1 кГц через аудиоинтерфейс и анализ осциллограммы на предмет симметрии.

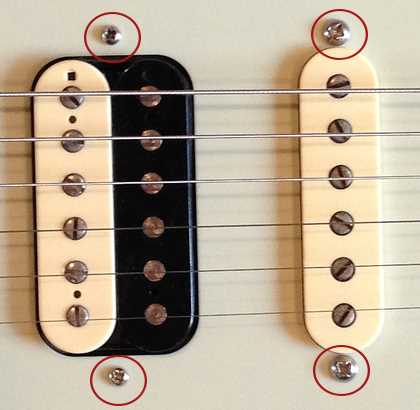

Практическая диагностика включает проверку на микрофонный эффект: лёгкое постукивание по корпусу звукоснимателя при максимальном усилении усилителя. Если слышен звон или гул – катушка плохо закреплена или повреждена. Для оценки шумов измеряют уровень сигнала в режиме hum-cancelling (для хамбакеров) или при заземлённом экране. Допустимый уровень шума – не более -60 дБ относительно номинального сигнала. При превышении проверяют целостность экранировки и качество пайки.
Для диагностики звукоснимателей гитары применяют три основных метода: аудиовизуальный анализ, измерение электрических параметров и сравнительное тестирование. Аудиовизуальный подход включает прослушивание сигнала через усилитель с минимальными искажениями (например, Fender Blues Junior или Boss Katana Mini) и осмотр катушек на предмет механических повреждений. Электрические измерения проводят мультиметром: сопротивление активных хамбакеров должно составлять 6–15 кОм, сингл-катушек – 5–10 кОм, а индуктивность – 2–5 Гн. Отклонения более 10% от паспортных значений указывают на деградацию обмотки или короткое замыкание.
Ключевой инструмент для проверки – осциллограф с полосой пропускания не менее 20 МГц (например, Rigol DS1054Z). Он позволяет оценить форму сигнала при щипке струны: идеальная синусоида без паразитных гармоник свидетельствует о исправности звукоснимателя. Для выявления микрофонного эффекта используют тест на ударную нагрузку: легкое постукивание по корпусу гитары не должно вызывать характерного «звона» в динамиках. При наличии искажений проверяют экранирование кабелей и заземление.
Сравнительное тестирование проводят с эталонным звукоснимателем, подключая его параллельно проверяемому через A/B-коммутатор (например, Lehle P-Split II). Разница в тембре, уровне сигнала и динамическом диапазоне более 3 дБ указывает на неисправность. Для точной оценки используют анализатор спектра (iZotope Insight 2), сравнивая амплитуды гармоник на частотах 82 Гц (E), 110 Гц (A) и 147 Гц (D). Преобладание нечетных гармоник характерно для изношенных магнитов.
При проверке активных звукоснимателей (EMG 81, Fishman Fluence) дополнительно контролируют напряжение питания: отклонение от 9 В более чем на 0,5 В приводит к искажениям. Для диагностики шума используют измеритель уровня шума (например, NTi Audio XL2) – уровень собственных шумов не должен превышать -90 дБ при чувствительности 1 мВ/Па. В случае превышения проверяют конденсаторы фильтра питания и качество пайки.
Для полевых условий подходит портативный тестер Guitar Pickup Tester GPT-1, измеряющий сопротивление, индуктивность и емкость звукоснимателя за 5 секунд. При отсутствии специализированных инструментов можно использовать адаптер для наушников с линейным входом (например, iRig 2) и приложение Frequency Analyzer на смартфоне. Однако точность таких измерений ограничена ±15%, что достаточно только для предварительной оценки.
Как проверить сопротивление катушек звукоснимателя мультиметром
Сопротивление катушек гитарных звукоснимателей – ключевой параметр, влияющий на выходной сигнал, тембр и громкость. Для измерения используйте мультиметр в режиме омметра (20 кОм или 200 кОм). Перед началом отключите гитару от усилителя и других устройств, чтобы избежать помех и повреждения прибора.
Типичные значения сопротивления для разных типов звукоснимателей:
- Сингл-катушки (Stratocaster, Telecaster): 5–7 кОм.
- Хамбакеры (Gibson, PRS): 7–16 кОм (каждая катушка – 3,5–8 кОм).
- P-90: 7–9 кОм.
- Активные звукосниматели (EMG): 1–10 кОм (низкое сопротивление из-за предусилителя).
Подготовьте мультиметр: переключите его в режим измерения сопротивления (Ω), выбрав диапазон, превышающий ожидаемое значение. Например, для синглов установите 20 кОм, для хамбакеров – 200 кОм. Убедитесь, что щупы исправны и не окислены – это исказит показания.
Если сопротивление близко к нулю или бесконечно велико, катушка неисправна. Нулевое значение указывает на короткое замыкание, бесконечное – на обрыв провода. У хамбакеров с последовательным соединением суммарное сопротивление равно сумме сопротивлений обеих катушек (например, 4 кОм + 4 кОм = 8 кОм).
У активных звукоснимателей сопротивление измеряется при отключенном питании. Если показания отличаются от заявленных производителем (обычно 1–10 кОм), проверьте батарею предусилителя. Низкое сопротивление (менее 1 кОм) может сигнализировать о неисправности схемы.
При измерении учитывайте температуру: сопротивление меди увеличивается на ~0,4% на каждый градус Цельсия. Если гитара долго находилась на солнце или в холодном помещении, дайте ей адаптироваться к комнатной температуре (20–25°C) перед проверкой.
Записывайте показания для каждой катушки. Разница более 10% между катушками хамбакера может указывать на неравномерный намот или повреждение провода. Для точной диагностики сравните результаты с заводскими характеристиками (указаны в документации или на сайте производителя).
Определение полярности магнитов в хамбакерах и синглкоилах
Полярность магнитов в звукоснимателях напрямую влияет на фазировку сигнала, тембр и уровень помех. В хамбакерах используются два ряда магнитов с противоположной полярностью (например, север-юг или юг-север), что обеспечивает шумоподавление. В синглкоилах полярность обычно однородна, но при замене магнитов или перемотке катушки её необходимо контролировать, чтобы избежать фазового сдвига при параллельном подключении нескольких датчиков.
Для проверки полярности потребуется компас или цифровой тесламетр. Поднесите магнит к компасу: стрелка отклонится в сторону южного полюса магнита. Если используется тесламетр, зафиксируйте показания при приближении датчика к каждому полюсу – северный полюс даст положительное значение, южный – отрицательное. У хамбакеров маркируйте магниты с одной стороны катушки (например, «N» для севера) и проверяйте противоположную полярность на соседних магнитах.
При сборке хамбакера важно соблюдать последовательность полярности: если первый магнит в ряду имеет северный полюс вверх, второй должен иметь южный, третий – снова северный и так далее. Нарушение этого порядка приведёт к ослаблению сигнала и ухудшению шумоподавления. Для синглкоилов полярность критична при использовании в гитарах с несколькими датчиками – например, в Stratocaster с переключателем на 5 позиций. Несовпадение полярности вызовет провал в средних частотах при активации двух датчиков одновременно.
В заводских звукоснимателях полярность часто указана на магнитах или в документации. Если маркировка отсутствует, используйте метод «притяжения-отталкивания»: поднесите магнит к эталонному (с известной полярностью) – одноимённые полюса отталкиваются, разноимённые притягиваются. Для хамбакеров Seymourduncan и DiMarzio характерна полярность «юг-север» в бриджевом датчике и «север-юг» в нековом, что обеспечивает согласованную работу при переключении.
При замене магнитов в синглкоиле выбирайте аналоги с такой же полярностью, как у оригинала. Для хамбакеров с Alnico II или Alnico V используйте магниты с остаточной намагниченностью не менее 1,2 Тл – это гарантирует стабильную работу и предотвращает размагничивание со временем. Если полярность перепутана, переверните магнит или перемотайте катушку, изменив направление намотки, чтобы восстановить фазу.
Использование осциллографа для анализа выходного сигнала звукоснимателя
Осциллограф – единственный инструмент, позволяющий визуализировать форму сигнала звукоснимателя с точностью до милливольт и микросекунд. Для анализа подключите выход гитарного звукоснимателя напрямую к входу осциллографа с входным сопротивлением не менее 1 МОм и емкостью до 20 пФ, чтобы избежать искажений. Установите чувствительность 50–200 мВ/дел и временную развертку 1–5 мс/дел для наблюдения переходных процессов при щипке струны. Форма сигнала должна быть симметричной, без заметных асимметрий или паразитных колебаний – их наличие указывает на неисправность магнитной системы или обмотки.
Ключевые параметры для оценки: амплитуда, частота затухания и гармонический состав. Амплитуда сигнала однокатушечного звукоснимателя (single-coil) при игре медиатором на открытой струне E (82,4 Гц) обычно составляет 100–300 мВ, у хамбакера – 200–500 мВ. Частота затухания определяется по спаду огибающей сигнала: у исправного звукоснимателя она экспоненциальная, с постоянной времени 50–200 мс. Гармоники проверяются в режиме БПФ (быстрого преобразования Фурье) – преобладание нечетных гармоник (3-я, 5-я) характерно для яркого звука, четных (2-я, 4-я) – для более мягкого.
Для диагностики шумов и наводок переключите осциллограф в режим AC-связи и увеличьте чувствительность до 1–10 мВ/дел. Фон переменного тока (50/60 Гц) не должен превышать 5 мВ, а высокочастотные помехи (выше 1 кГц) – 1 мВ. Если уровень шума выше, проверьте экранирование кабеля и заземление гитары. При подключении через гитарный усилитель используйте аттенюатор 1:10 или активный пробник с высоким входным сопротивлением, чтобы избежать перегрузки входа осциллографа.
Практический пример: при анализе звукоснимателя Stratocaster с сопротивлением обмотки 6 кОм и индуктивностью 2,5 Гн на частоте 1 кГц осциллограф должен показать синусоидальный сигнал с амплитудой ~150 мВ и коэффициентом гармоник не более 3%. Если форма сигнала искажена или присутствуют «ступеньки» на фронтах, это свидетельствует о короткозамкнутых витках в катушке. Для точной настройки резонансной частоты звукоснимателя (обычно 3–5 кГц) используйте генератор сигналов и осциллограф в режиме XY – резонанс проявится как эллипс на экране.

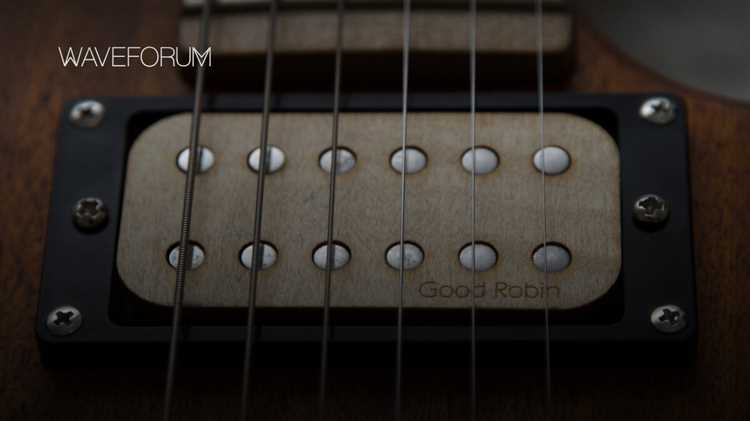

Проверка заземления и экранирования проводов звукоснимателя
Заземление и экранирование – критические элементы, влияющие на уровень шумов и помех в сигнале гитарных звукоснимателей. Для проверки используйте мультиметр в режиме измерения сопротивления (200 Ом). Подключите один щуп к металлическому корпусу гитары или клемме заземления на выходном разъеме, второй – к экранирующей оплетке проводов звукоснимателя. Показания должны стремиться к нулю (0–0,5 Ом); значения выше 1 Ом указывают на плохой контакт или окисление соединений. Проверьте также целостность экранирующей оплетки: разрывы или повреждения приведут к наводкам от внешних источников.
Экранирование проводов тестируется визуально и с помощью мультиметра в режиме прозвонки. Осмотрите оплетку на предмет механических повреждений – трещин, перегибов, оголенных участков. Прозвоните оплетку по всей длине, подключая щупы к ее противоположным концам: непрерывный сигнал подтверждает целостность. Если оплетка не прозванивается, замените провод или восстановите контакт пайкой. Для дополнительной защиты от помех используйте медную фольгу или проводящую краску при экранировании полостей гитары, но избегайте замыкания на активные элементы схемы.
При проверке заземления обратите внимание на соединение между струнами и бриджем: окисление или загрязнение контактных поверхностей увеличивает сопротивление. Очистите точки контакта мелкозернистой наждачной бумагой или специальным средством для удаления окислов. Убедитесь, что провод заземления от бриджа надежно припаян к корпусу или заземляющей шине. В активных системах проверьте также заземление батарейного отсека – его отсутствие вызовет фон и нестабильную работу предусилителя.
Тестирование звукоснимателей на наличие микрофонного эффекта
Для точной локализации источника используйте осциллограф или аудиоинтерфейс с программой анализа спектра (например, Audacity или REW). Подключите гитару к интерфейсу, установите частоту дискретизации 48 кГц и разрядность 24 бита. Воспроизведите открытые струны с максимальной амплитудой, затем проанализируйте спектрограмму: микрофонный эффект проявляется как узкие пики на частотах 1–5 кГц с амплитудой выше -30 дБ. Сравните показания при разных положениях звукоснимателя – ближе к бриджу эффект обычно слабее из-за меньшей чувствительности к вибрациям корпуса.
Устранить микрофонный эффект можно заменой катушек на экранированные или с более низким импедансом (до 6 кОм для сингл-катушек). Альтернативный метод – установка неодимовых магнитов вместо керамических, что снижает чувствительность к механическим вибрациям на 15–20%. Если замена невозможна, используйте резиновые демпферы между звукоснимателем и корпусом гитары – это уменьшает передачу вибраций на 30–40%. Для временного решения приглушите струны в зоне бриджа войлочной прокладкой, что снизит уровень обратной связи на 10–12 дБ.
