Торсионная подвеска – это система, где в качестве упругого элемента используется скручивающийся стержень (торсион). Она обеспечивает компактность, долговечность и возможность регулировки клиренса без замены деталей. Чаще всего применяется на внедорожниках, грузовиках и спецтехнике, но при правильном расчёте подойдёт и для легковых автомобилей. Основные преимущества: минимальное количество подвижных частей, высокая надёжность и возможность точной настройки жёсткости.
Для самостоятельной сборки потребуются: торсионный вал (сталь 60С2А или 50ХФА, диаметр 20–30 мм в зависимости от нагрузки), рычаги подвески (из стали 40Х или 45), опорные подшипники (например, конические роликовые 7205А), крепёжные кронштейны и сварочный аппарат. Расчёт длины торсиона ведётся по формуле: L = (π × G × d⁴) / (32 × M), где G – модуль сдвига (8×10⁴ МПа для стали), d – диаметр вала, M – требуемый крутящий момент. Для автомобиля массой 1500 кг при ходе подвески 150 мм оптимальная длина торсиона составит 800–1000 мм.
Начинайте с изготовления рычагов: вырежьте заготовки из листовой стали толщиной 8–10 мм, просверлите отверстия под торсион (диаметр на 0,5 мм больше вала) и под сайлентблоки. Приварите рычаги к кронштейнам, зафиксировав их под углом 90° к оси торсиона. Установите опорные подшипники в кронштейны – они должны обеспечивать свободное вращение вала без люфта. Торсион закрепите одним концом в рычаге, другим – в неподвижном кронштейне на раме. Для регулировки жёсткости используйте эксцентриковый механизм или болтовое соединение с возможностью изменения рабочей длины вала.
Перед установкой на автомобиль проведите стендовые испытания: закрепите подвеску на жёсткой раме, нагрузите рычаг грузом, равным 1/4 массы автомобиля, и замерьте прогиб. Если он превышает 30% от хода подвески, увеличьте диаметр торсиона или уменьшите его длину. После монтажа на автомобиль отрегулируйте клиренс, вращая торсион в кронштейнах – каждый оборот на 360° изменяет высоту на 10–15 мм. Не забывайте о смазке подшипников и периодической проверке затяжки крепежа.
Торсионная подвеска своими руками: пошаговая инструкция
Торсионная подвеска основана на принципе скручивания металлического стержня (торсиона) для поглощения ударов и поддержания клиренса. Для самостоятельной сборки потребуются: стальной пруток диаметром 20–30 мм (марка стали 60С2А или 51ХФА), рычаги подвески, кронштейны крепления, подшипники скольжения (бронза или фторопласт), сварочный аппарат и токарный станок. Длина торсиона зависит от базы автомобиля: для легковых моделей оптимально 800–1200 мм, для внедорожников – до 1500 мм.
Начните с расчёта жёсткости торсиона. Формула для определения крутящего момента: M = (π × G × d⁴) / (32 × L), где G – модуль сдвига (80 ГПа для стали), d – диаметр прутка, L – рабочая длина. Например, для прутка диаметром 25 мм и длиной 1000 мм момент составит ~120 Н·м на градус скручивания. Подберите параметры так, чтобы при полной загрузке автомобиля торсион скручивался на 15–25° – это обеспечит баланс между комфортом и управляемостью.
- Изготовьте торсион: закалите пруток при 850°C с последующим отпуском при 450°C для достижения твёрдости 45–50 HRC. Шлифуйте поверхность до Ra 0,63 мкм, чтобы минимизировать концентраторы напряжений.
- Выточите на токарном станке шлицевые или квадратные наконечники для фиксации в кронштейнах. Длина шлицевой части – не менее 1,5 диаметра прутка.
- Сварите рычаги подвески из трубы 40×40 мм (толщина стенки 3–4 мм) или листовой стали 8–10 мм. Угол между рычагом и торсионом в статике должен составлять 80–85° для равномерного распределения нагрузки.
Сборка начинается с установки кронштейнов на раму или кузов. Используйте болты М12–М16 класса прочности 8.8 или выше. Внутренние поверхности кронштейнов оснастите подшипниками скольжения – это снизит трение и предотвратит износ. Зазор между торсионом и подшипником должен быть 0,1–0,2 мм. Для защиты от коррозии нанесите на торсион эпоксидное покрытие или термоусадочную трубку.
Регулировка клиренса осуществляется изменением угла предварительного скручивания торсиона. Для этого используйте регулировочные болты на кронштейнах или эксцентриковые втулки. Каждый оборот болта М14 с шагом резьбы 2 мм изменяет высоту подвески на ~5 мм. Проверьте геометрию колёс после регулировки: схождение должно оставаться в пределах 0–2 мм, развал – 0,5–1,5° отрицательный.
Тестирование подвески проводите на ровной площадке с постепенным увеличением нагрузки. Измерьте прогиб рычагов при полной загрузке – он не должен превышать 30% от хода подвески. При обнаружении люфтов в шарнирах замените подшипники или усилите сварные швы. Для долговечности смазывайте торсионные узлы литолом каждые 10 000 км или при появлении скрипов.
Какие инструменты и материалы потребуются для сборки торсионной подвески
Для изготовления торсионной подвески необходимы материалы с высокими прочностными характеристиками. Основной элемент – торсионный вал, который изготавливают из легированной стали марок 60С2А, 50ХФА или 45ХН2МФА. Диаметр вала зависит от нагрузки: для легковых автомобилей достаточно 20–30 мм, для грузовых – 40–60 мм. Длина подбирается с запасом 10–15% от расчётной для возможности регулировки. Также потребуются стальные пластины толщиной 8–12 мм для рычагов подвески и кронштейнов крепления. Все металлические детали должны проходить термообработку (закалку и отпуск) для повышения усталостной прочности.
Инструменты для сборки делятся на три категории: измерительные, слесарные и сварочные. Измерительные включают штангенциркуль с точностью 0,05 мм, микрометр для контроля диаметра торсиона, угломер для проверки углов установки рычагов и динамометрический ключ с диапазоном 50–200 Н·м. Слесарный набор должен содержать:
- напильники разной зернистости (плоский, круглый, полукруглый);
- сверла по металлу диаметром 5–16 мм;
- метчики и плашки для нарезания резьбы М8–М16;
- тиски с шириной губок не менее 120 мм;
- зубило и кернер для разметки;
- болгарку с отрезными и шлифовальными дисками.
Сварочное оборудование подбирается в зависимости от толщины металла. Для деталей до 10 мм подойдёт полуавтомат с проволокой Св-08Г2С диаметром 0,8–1,2 мм. При работе с более толстыми заготовками используют аргонодуговую сварку (TIG) с присадочным прутком из стали 12Х18Н10Т. Обязательны средства защиты: сварочная маска с автоматическим затемнением, краги из спилка, огнестойкая одежда и противопылевой респиратор. Для финишной обработки швов применяют шлифовальную машинку с лепестковыми кругами зернистостью 40–80.
Крепёжные элементы должны соответствовать классу прочности не ниже 8.8 для болтов и гаек. Рекомендуемые размеры: М10–М16 для соединения рычагов с кронштейнами, М8–М12 для фиксации торсиона. Используйте пружинные шайбы или контргайки для предотвращения самопроизвольного раскручивания. Для защиты от коррозии все детали покрывают грунтовкой ГФ-021 и эмалью ПФ-115 в два слоя. В местах трения (подшипники, шарниры) применяют смазку Литол-24 или ЦИАТИМ-201.
Дополнительные материалы включают резиновые втулки для гашения вибраций (из маслостойкой резины ИРП-1346), подшипники скольжения (бронза БрОЦС5-5-5 или капролон) и уплотнительные кольца из фторопласта. Для регулировки жёсткости подвески потребуются регулировочные гайки с мелким шагом резьбы (0,75–1 мм) и стопорные шайбы. При сборке используйте динамометр с пределом измерения до 500 кг для контроля предварительного натяга торсиона.
Как правильно замерить и подготовить балку для установки торсионов
Проверьте геометрию балки: измерьте расстояние между осями посадочных отверстий с обеих сторон – разница не должна превышать 0,5 мм. При необходимости выправьте балку гидравлическим прессом, контролируя параллельность плоскостей с помощью угольника и линейки. Для повышения износостойкости обработайте посадочные поверхности антифрикционным составом (например, дисульфидом молибдена) или нанесите тонкий слой термостойкой смазки. Если балка имеет следы коррозии глубиной более 0,3 мм, выполните наплавку с последующей шлифовкой до номинального размера.
Подготовьте крепёжные элементы: резьбовые отверстия под болты крепления торсионов очистите метчиком соответствующего размера, а при наличии повреждений нарежьте новую резьбу. Для балки с несимметричным расположением торсионов (например, на переднеприводных автомобилях) заранее определите сторону установки – маркировка «L» (левая) и «R» (правая) должна совпадать с заводской схемой. Перед окончательной сборкой проверьте соосность отверстий с помощью калиброванного стержня диаметром на 0,05 мм меньше номинального размера торсиона.

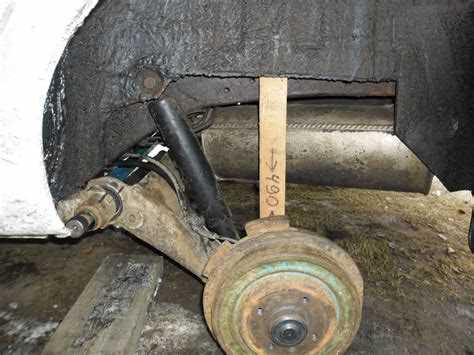

Пошаговая технология крепления торсионных стержней к раме и рычагам
Перед началом работ подготовьте посадочные места на раме и рычагах: очистите поверхности от ржавчины, старой смазки и заусенцев. Для крепления используйте кронштейны из стали марки Ст3 или 09Г2С толщиной не менее 8 мм – они обеспечат необходимую жесткость. Разметьте отверстия под болты М12–М16 с шагом 120–150 мм, сверлите их с припуском 0,2–0,3 мм для компенсации термических деформаций при сварке. Приваривайте кронштейны к раме угловыми швами катетом 6–8 мм, избегая перегрева металла – используйте электроды УОНИ-13/55 или аналоги.
Торсионные стержни устанавливайте в кронштейны с зазором 0,5–1 мм по диаметру, чтобы исключить заклинивание при кручении. Для фиксации применяйте шлицевые или шпоночные соединения: шлицы нарезайте с модулем 1,5–2 мм, глубиной 3–4 мм, а шпонки изготавливайте из стали 40Х с термообработкой до HRC 45–50. Затяжку болтов крепления рычагов к торсионам производите динамометрическим ключом с моментом 80–100 Н·м, предварительно смазав резьбу графитовой пастой.
Для предотвращения осевого смещения торсионов используйте стопорные кольца или гайки с контргайками. Кольца подбирайте по ГОСТ 13942-86 с внутренним диаметром, превышающим диаметр стержня на 0,1–0,2 мм. При монтаже гайки затягивайте с усилием 60–70 Н·м, затем фиксируйте контргайкой, дотягивая на 10–15 Н·м. Проверьте соосность рычагов и торсионов с помощью лазерного уровня или струны – отклонение не должно превышать 0,5 мм на метр длины.
После сборки нанесите на шлицевые соединения и резьбовые части антифрикционное покрытие, например, MODENGY 1001 или аналог. Проведите тестовую нагрузку подвески, прикладывая усилие 1,5–2 тонны к рычагам через динамометр. Если обнаружены люфты или перекосы, разберите узел и устраните дефекты: подгоните шлицы, замените изношенные детали или откорректируйте сварные швы.
Как выбрать и установить подшипники для торсионной подвески
Подшипники для торсионной подвески должны выдерживать радиальные и осевые нагрузки, возникающие при скручивании торсиона. Оптимальный выбор – конические роликоподшипники (например, серии 30200 или 32000 по ГОСТ 333-79), рассчитанные на динамическую грузоподъёмность от 20 до 50 кН в зависимости от массы автомобиля. Для легковых машин подойдут подшипники с внутренним диаметром 30–50 мм, для грузовых – 60–100 мм. Избегайте шариковых подшипников: они не справляются с комбинированными нагрузками и быстро изнашиваются.
Перед установкой проверьте посадочные места на валу и в корпусе подвески. Допуск на диаметр должен соответствовать классу точности подшипника (обычно P6 или P5). Очистите поверхности от ржавчины и заусенцев, используя наждачную бумагу с зернистостью 400–600 и притирочную пасту. Нанесите тонкий слой консистентной смазки (например, Литол-24 или Mobilgrease XHP 222) на внутренние и наружные кольца, чтобы предотвратить коррозию и облегчить монтаж.
Устанавливайте подшипники методом холодной или горячей посадки. Для холодной используйте пресс с усилием 5–10 кН, равномерно надавливая на кольцо, которое садится на вал (внутреннее) или в корпус (наружное). Горячая посадка требует нагрева корпуса до 80–100°C в масляной ванне или индукционным нагревателем – это расширяет металл и упрощает установку. Никогда не нагревайте подшипник напрямую: это разрушает смазку и деформирует сепаратор.
После монтажа зафиксируйте подшипники стопорными кольцами или гайками с моментом затяжки, указанным в документации (обычно 50–150 Н·м). Проверьте легкость вращения вала: он должен прокручиваться от руки без заеданий. При первых 500 км пробега контролируйте температуру подшипников – превышение 60°C сигнализирует о перетяжке или недостатке смазки. Заменяйте подшипники при появлении люфта свыше 0,1 мм или шума при работе.
Способы регулировки жесткости и высоты подвески после монтажа
Регулировка жесткости торсионной подвески выполняется изменением предварительного натяжения торсиона. Для этого используют специальные регулировочные рычаги или болты, расположенные на кронштейнах крепления торсиона. Вращение рычага по часовой стрелке увеличивает натяжение, повышая жесткость, против – снижает. Стандартный шаг регулировки составляет 5–10° на один оборот, но точные параметры зависят от конструкции подвески и материала торсиона (например, сталь 60С2А допускает угол закручивания до 30° без потери свойств). Перед регулировкой замерьте исходную высоту подвески и контролируйте её изменение после каждого шага, чтобы избежать перегрузки торсиона и деформации рычагов.
Высоту подвески корректируют двумя методами: механическим и гидравлическим. Механический способ предполагает смещение точек крепления торсиона вдоль рамы или кузова с помощью эксцентриковых втулок или регулировочных пластин. Например, на автомобилях УАЗ смещение кронштейна на 10 мм изменяет клиренс на 15–20 мм. Гидравлический метод применяется в адаптивных системах, где давление в гидроцилиндрах регулирует положение подвески в реальном времени. Для ручной настройки используйте домкрат, поднимая колесо до нужного уровня, затем фиксируйте торсион в новом положении. После регулировки обязательно проверьте углы установки колес и равномерность нагрузки на все торсионы, чтобы исключить неравномерный износ шин и подшипников.
Типичные ошибки при сборке торсионной подвески и как их избежать
Неправильный подбор диаметра торсиона – самая распространённая ошибка, ведущая к преждевременному износу или поломке. Торсион должен соответствовать массе автомобиля и предполагаемым нагрузкам. Например, для легкового автомобиля массой 1200 кг оптимальный диаметр прутка из стали 60С2А составляет 22–25 мм. Превышение этого значения увеличивает жёсткость, снижая комфорт, а занижение приводит к остаточной деформации. Перед установкой проверьте расчётный крутящий момент по формуле: M = (G * d^4) / (32 * L), где G – модуль сдвига (для стали ~80 ГПа), d – диаметр, L – рабочая длина торсиона.
Игнорирование термообработки торсиона снижает его ресурс в 2–3 раза. Закалка при 850–870°C с последующим отпуском при 450–500°C обеспечивает твёрдость 45–50 HRC и необходимую упругость. Без термообработки сталь сохраняет внутренние напряжения, что приводит к усталостным трещинам уже через 10–15 тыс. км пробега. Если нет возможности провести термообработку самостоятельно, используйте готовые торсионы от проверенных производителей, например, от автомобилей УАЗ или ГАЗ, где параметры уже оптимизированы.
Недостаточная фиксация торсиона в кронштейнах вызывает его проворачивание и износ посадочных мест. Стандартные шлицевые соединения требуют точной центровки: зазор между шлицами не должен превышать 0,1 мм. При сборке используйте динамометрический ключ для затяжки болтов крепления кронштейнов с моментом 80–100 Н·м. Для дополнительной фиксации нанесите на шлицы анаэробный фиксатор резьбы (например, Loctite 648), который предотвратит самопроизвольное ослабление соединения под нагрузкой.
Ошибки при регулировке предварительного натяга торсиона приводят к неравномерному распределению нагрузки и ухудшению управляемости. Оптимальный угол закрутки для большинства легковых автомобилей – 5–7 градусов. Превышение этого значения увеличивает жёсткость, снижая проходимость, а недостаточный натяг вызывает «пробои» подвески. Для точной регулировки используйте угломер или лазерный уровень, закреплённый на рычаге. После установки проверьте клиренс автомобиля: разница между левой и правой сторонами не должна превышать 5 мм.
Использование некачественных втулок или их неправильная установка – частая причина стуков и люфтов. Втулки из резины или полиуретана должны иметь твёрдость 70–80 Shore A и точно соответствовать диаметру торсиона. При монтаже смажьте их силиконовой смазкой, чтобы избежать скрипов и преждевременного износа. Если втулки имеют металлические вкладыши, убедитесь, что они не деформированы: даже небольшой перекос (более 0,2 мм) приведёт к неравномерному распределению нагрузки и разрушению втулки через 5–7 тыс. км.
Пренебрежение проверкой соосности рычагов и торсиона вызывает повышенные нагрузки на подшипники и сайлентблоки. Допустимое отклонение от параллельности рычагов не должно превышать 0,5 мм на 1 метр длины. Для контроля используйте штангенциркуль и струну: натяните её между центрами осей рычагов и измерьте расстояние в нескольких точках. Если отклонение обнаружено, откорректируйте положение кронштейнов или замените деформированные детали. Игнорирование этого этапа сокращает срок службы подвески на 30–40%.
Как проверить работоспособность торсионов после установки
Первым этапом проверки станет визуальный осмотр на предмет механических повреждений и правильности монтажа. Убедитесь, что торсионы не имеют трещин, сколов или деформаций – даже микроскопические дефекты могут привести к преждевременному выходу из строя. Проверьте затяжку всех крепежных элементов: болты анкерных кронштейнов должны быть зафиксированы с моментом, указанным в технической документации (обычно 80–120 Н·м для легковых автомобилей). Особое внимание уделите состоянию резиновых втулок – они не должны быть пережаты или смещены, иначе это исказит геометрию подвески.
Для оценки функциональности торсионов проведите статическое испытание на подъем. Установите автомобиль на ровную площадку и поднимите одно из колес оси с торсионами домкратом до момента отрыва от земли. Замерьте высоту подъема: если она отличается от заводских значений более чем на 5 мм, торсион либо неправильно отрегулирован, либо имеет остаточную деформацию. Повторите процедуру для второго колеса – разница в высоте подъема между сторонами не должна превышать 3 мм, иначе подвеска будет работать неравномерно.
Динамическую проверку проводите на ходу, начиная с низких скоростей (20–30 км/ч). Прислушайтесь к посторонним звукам: скрипы, стуки или металлический лязг указывают на люфт в креплениях или износ втулок. Протестируйте автомобиль на неровностях – торсионы должны гасить колебания без резких отдач в кузов. Если подвеска «пробивает» на ямах, это сигнализирует о недостаточной жесткости торсиона или его неправильной предварительной закрутке.
Проверьте углы установки колес (сход-развал) после монтажа торсионов. Даже незначительное смещение анкерных кронштейнов может изменить параметры на 0,2–0,5 градуса, что приведет к неравномерному износу шин. Используйте лазерный стенд или цифровой измеритель – допустимое отклонение от заводских значений не должно превышать ±0,15 градуса для развала и ±0,1 градуса для схождения. Если корректировка не дает результата, проверьте геометрию рычагов подвески на предмет деформаций.
Для оценки остаточной деформации торсионов проведите тест на нагрузку. Загрузите автомобиль до максимально допустимой массы (указана в ПТС) и замерьте клиренс в четырех точках: под передними и задними колесами. Сравните полученные значения с исходными – просадка более 10 мм свидетельствует о том, что торсионы не выдерживают расчетную нагрузку. В этом случае замените их на более жесткие или проверьте соответствие установленных деталей модели автомобиля.
Завершающим этапом станет проверка герметичности защитных чехлов (если они предусмотрены конструкцией). Осмотрите резиновые или пластиковые кожухи на предмет трещин и разрывов – попадание грязи и влаги внутрь ускорит коррозию торсиона. Нанесите на чехлы силиконовую смазку для продления срока службы. Если в процессе эксплуатации появится люфт в подвеске или изменится управляемость, повторно проведите диагностику с использованием вышеописанных методов.
