Параллельное соединение блоков питания (БП) применяется для увеличения выходного тока или резервирования питания. Основная задача – обеспечить равномерное распределение нагрузки между устройствами, избегая перегрузки одного из них. Стандартные БП не предназначены для прямого параллельного включения: даже небольшая разница в выходном напряжении (0,1–0,5 В) приводит к неравномерному распределению тока, что может вызвать перегрев или выход из строя.
Для корректной работы требуется использовать диоды Шоттки или активные схемы балансировки. Диоды с низким падением напряжения (0,3–0,5 В) предотвращают обратные токи, но снижают КПД системы. При токе нагрузки 20 А потери мощности на диоде составят 6–10 Вт. Альтернатива – OR-контроллеры, автоматически переключающие нагрузку на БП с более высоким напряжением, но их стоимость в 5–10 раз выше пассивных решений.
При выборе метода учитывайте допустимый ток нагрузки и стабильность выходного напряжения. Для БП с регулировкой напряжения (±5%) разница в 0,2 В уже критична. В системах с высокими требованиями к надежности (серверы, медицинское оборудование) используют резервированные БП с горячей заменой, где каждый блок подключен через развязывающие диоды и имеет собственную систему мониторинга.
Практический пример: два БП на 12 В, 30 А. При параллельном подключении через диоды Шоттки суммарный ток составит 50–55 А (потери на диодах). Без балансировки один БП может выдавать 40 А, а второй – 10 А, что приведет к перегреву первого. Решение – предварительная калибровка напряжений с точностью до 0,05 В или применение активных балансировщиков тока.
Когда и зачем объединять блоки питания в параллель
Параллельное подключение блоков питания (БП) оправдано в трех ключевых сценариях: увеличение суммарной мощности, резервирование питания и распределение нагрузки по шинам. Первый случай актуален для систем с потреблением свыше 1500 Вт, где один БП не справляется – например, серверные стойки с несколькими GPU или высокопроизводительные рабочие станции. Стандартные ATX-блоки редко превышают 1200 Вт, а специализированные серверные модели (вроде HPE Flex Slot) достигают 2200 Вт, но их стоимость в 2–3 раза выше аналогов. Параллельное включение двух БП по 1000 Вт позволяет получить 2000 Вт с запасом на пусковые токи, избегая переплаты за единичный мощный источник.
Резервирование питания критично для систем, где простой недопустим: медицинское оборудование, промышленные контроллеры, дата-центры. При параллельном подключении двух БП с функцией hot-swap выход из строя одного не прерывает работу – второй автоматически берет нагрузку. Важно: блоки должны поддерживать режим current sharing (например, Mean Well RSP-1000-24) или иметь встроенные диоды для предотвращения обратных токов. Без этих механизмов возможен перегрев слабого БП или короткое замыкание. Для 24/7-систем рекомендуется использовать БП с КПД 80 PLUS Platinum (92–94%) – это снижает тепловыделение и продлевает срок службы.
- Распределение нагрузки по шинам – метод, применяемый в системах с неравномерным потреблением по линиям +12В, +5В, +3.3В. Например, в ПК с несколькими видеокартами (SLI/CrossFire) основная нагрузка ложится на шину +12В, а материнская плата и SSD потребляют +5В и +3.3В. Подключение двух БП позволяет разделить нагрузку: один питает видеокарты, второй – остальные компоненты. Это устраняет риск перегрузки одной шины и улучшает стабильность напряжения. Пример: связка Corsair RM1000x (для GPU) и Seasonic PRIME TX-750 (для материнской платы и периферии).
- Снижение электромагнитных помех – актуально для аудиооборудования и лабораторных приборов. Параллельное включение двух БП с разными фазами входного напряжения (например, один подключен к фазе A, второй – к фазе B) уменьшает пульсации выходного напряжения на 30–40%. Это критично для ЦАПов и усилителей, где уровень шума должен быть ниже -110 дБ.
Объединение БП в параллель требует соблюдения жестких условий: идентичные модели (или близкие по характеристикам), синхронизация выходных напряжений с разницей не более 0.1 В, одинаковые длины и сечения кабелей. Даже небольшое расхождение в 0.2 В приводит к тому, что один БП начинает работать в режиме нагрузки, а второй – в режиме источника тока, что вызывает перегрев и деградацию компонентов. Для точной настройки используют активные балансиры нагрузки (например, Load Share Controller от Texas Instruments UCC29002) или пассивные схемы на диодах Шоттки с низким падением напряжения (0.3–0.5 В).
Нецелесообразно параллелить БП в бытовых системах с потреблением до 800 Вт – риски перекоса нагрузки и сложность настройки не оправдывают выгоду. Исключение: экспериментальные сборки с нестандартными компонентами (например, водяное охлаждение с насосами на 12В и мощными ПНА). В промышленности параллельное включение применяют для питания двигателей постоянного тока (до 48 В) и сварочных аппаратов, где требуется ток свыше 100 А. Пример: два БП Mean Well SE-600-48 (по 12.5 А каждый) обеспечивают 25 А для привода станка с ЧПУ, снижая нагрузку на каждый источник и увеличивая ресурс.
Необходимые инструменты и материалы для подключения
Для параллельного подключения двух блоков питания потребуется набор инструментов и расходных материалов, обеспечивающих безопасность и корректную работу системы. Основной акцент делается на совместимости компонентов и точности монтажа.
Мультиметр с диапазоном измерения постоянного напряжения не менее 30 В и точностью ±0,5% – обязательный прибор для проверки выходных параметров блоков питания перед подключением. Рекомендуются модели с функцией измерения тока (например, Fluke 17B+ или UNI-T UT61E), чтобы контролировать распределение нагрузки между источниками.
Паяльная станция мощностью 60–100 Вт с регулировкой температуры (например, Hakko FX-888D) необходима для соединения проводников в случае отсутствия готовых разъемов. Припой с флюсом на основе канифоли (диаметр 0,8–1,0 мм) и термоусадочные трубки диаметром 3–6 мм обеспечат надежную изоляцию и защиту от окисления.
Для механического соединения проводов используйте обжимные клеммы типа «мама-папа» (сечение 2,5–4 мм²) или винтовые зажимы с покрытием из луженой меди. Избегайте алюминиевых клемм – они склонны к окислению и увеличению переходного сопротивления. Инструмент для обжима (например, Engineer PA-09) должен соответствовать выбранному типу клемм.
Кабели питания с сечением не менее 2,5 мм² для токов до 20 А и 4 мм² для нагрузок свыше 20 А. Материал жилы – медь, изоляция – ПВХ или силикон с рабочей температурой не ниже 105°C. Длина проводов должна быть минимально необходимой, чтобы снизить падение напряжения. Для подключения к нагрузке используйте разъемы XT60 или Anderson Powerpole (в зависимости от тока).
Диодные сборки Шоттки с прямым током не менее 1,5 от максимального тока нагрузки и обратным напряжением 60–100 В (например, MBR20100CT) предотвратят обратные токи между блоками питания. Устанавливайте их на выходе каждого источника, соблюдая полярность. Для защиты от коротких замыканий добавьте предохранители на 125% от номинального тока (например, стеклянные или керамические на 10–30 А).
Изоляционные материалы: полиамидная лента (каптон) для фиксации соединений в условиях высоких температур, нейлоновые стяжки шириной 3–5 мм для организации проводки. Для крепления блоков питания к корпусу используйте винты М4 с нейлоновыми шайбами, чтобы избежать короткого замыкания на металлические поверхности.
Дополнительные компоненты: активный балансир нагрузки (например, модуль на основе LM358) для выравнивания токов между блоками, если разница выходных напряжений превышает 0,1 В. Вентиляторы 40×40 мм с напряжением питания 12 В для охлаждения блоков при длительной работе под нагрузкой свыше 70% от номинальной мощности.
Пошаговая схема соединения блоков питания через диоды Шоттки
Для параллельного подключения двух блоков питания через диоды Шоттки выберите компоненты с запасом по току не менее 130% от максимальной нагрузки. Например, при суммарной мощности нагрузки 200 Вт (16,7 А при 12 В) используйте диоды с прямым током 20–25 А, такие как STPS30L45C или MBR3045PT. Напряжение обратного пробоя должно превышать выходное напряжение блоков питания минимум на 20% – для 12-вольтовых систем подойдут диоды с URRM ≥ 15 В.
Перед включением проверьте полярность подключения диодов мультиметром в режиме прозвонки. Анод должен звониться на «+» блока питания, катод – на общую шину. Убедитесь, что диоды не имеют короткого замыкания в обратном направлении. Для дополнительной защиты установите на выходе каждого блока питания предохранители на 125% от номинального тока, например, 15 А для 12 А нагрузки.
При первом запуске измерьте напряжение на общей шине под нагрузкой. Разница в выходных напряжениях блоков питания не должна превышать 0,2 В – в противном случае один из блоков будет работать с перегрузкой. Если разница больше, отрегулируйте напряжение подстроечным резистором на плате блока питания или используйте блоки с одинаковыми характеристиками. Падение напряжения на диоде Шоттки при номинальном токе составит 0,3–0,5 В – учтите это при расчете напряжения на нагрузке.
Для снижения тепловыделения закрепите диоды на алюминиевом радиаторе с площадью не менее 20 см² на каждые 10 А тока. Используйте термопасту и изолирующие прокладки, если корпус диода не изолирован от радиатора. При токе свыше 15 А рекомендуется принудительное охлаждение – установите вентилятор с расходом воздуха 50–100 CFM.
В системах с высокими требованиями к надежности добавьте на выходе каждого диода конденсаторы емкостью 1000–2200 мкФ для сглаживания переходных процессов. Подключите параллельно каждому диоду резистор 10 кОм для ускорения разряда конденсаторов при отключении питания. Для мониторинга тока через каждый блок питания установите шунты 75 мВ на 20 А и подключите их к амперметрам или микроконтроллеру.

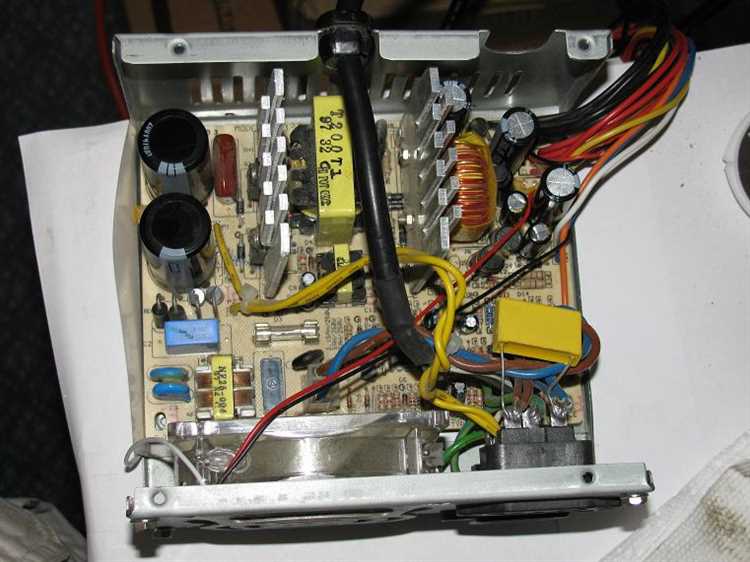

Как синхронизировать напряжение и ток при параллельном подключении
- Проверьте идентичность выходных характеристик блоков питания при номинальной нагрузке. Разница в токе не должна превышать 5% от общего значения.
- Используйте активные балансировочные схемы на операционных усилителях (например, LM358) для динамической корректировки тока. ОУ сравнивает напряжения на шунтах (0,01 Ом, 1% допуск) и регулирует выходной ток через MOSFET (IRFZ44N).
- Применяйте внешний контроллер параллельной работы (например, LT4356) для синхронизации фаз ШИМ-сигналов блоков питания. Это снижает пульсации тока на 30–40% и исключает интерференцию.
- Тестируйте систему под нагрузкой, плавно увеличивая ток от 10% до 100% номинала. Контролируйте температуру ключевых элементов – превышение 80°C указывает на дисбаланс.
Распределение нагрузки между двумя блоками питания
Параллельное подключение двух блоков питания (БП) требует точного распределения нагрузки, чтобы избежать перегрузки одного из устройств. Основной принцип – равномерное деление тока между БП с учётом их номинальных характеристик. Например, при суммарной нагрузке в 600 Вт и двух БП по 500 Вт каждый, теоретически допустимое распределение составит 300 Вт на каждый. Однако на практике разброс выходных напряжений даже в 0,1 В может привести к неравномерной нагрузке до 20–30%.
Для выравнивания токов применяют активные или пассивные балансировочные схемы. Пассивные методы включают использование низкоомных резисторов (0,1–0,5 Ом) последовательно с каждым БП. При токе 10 А падение напряжения на резисторе 0,2 Ом составит 2 В, что компенсирует разницу в выходных напряжениях. Однако этот метод снижает КПД системы на 2–5% из-за потерь на резисторах. Активные схемы с операционными усилителями или специализированными микросхемами (например, LT4356) позволяют регулировать ток с точностью до 1–2%, но требуют дополнительных компонентов и настройки.
Ключевой параметр при распределении нагрузки – внутреннее сопротивление БП. У импульсных блоков оно составляет 0,01–0,1 Ом, у линейных – 0,1–1 Ом. Чем ниже сопротивление, тем стабильнее распределение тока. Для расчёта используют формулу:
- ΔI = ΔU / (R1 + R2),
- где ΔI – разница токов между БП, ΔU – разница выходных напряжений, R1 и R2 – внутренние сопротивления.
При ΔU = 0,2 В и R1 = R2 = 0,05 Ом разница токов составит 2 А. Это критично для систем с высокими требованиями к стабильности.
Практический пример: два БП на 12 В с номиналами 30 А и 25 А подключены к нагрузке 50 А. Если выходные напряжения отличаются на 0,15 В, более мощный БП (30 А) примет на себя ~32 А, а второй – ~18 А. Это приведёт к перегреву первого и недогрузке второго. Решение – подбор БП с идентичными характеристиками или использование активного балансира с обратной связью, который корректирует ток в реальном времени.
Для систем с динамической нагрузкой (например, серверы или лабораторные стенды) применяют методы динамического распределения. Один из подходов – мониторинг тока каждого БП с помощью датчиков Холла (ACS712) и микроконтроллера (STM32, Arduino). При превышении заданного порога (например, 5% от номинала) микроконтроллер регулирует ШИМ-сигнал на управляющем входе БП, выравнивая токи. Точность такого метода достигает 95–98%, но требует калибровки и защиты от помех.
Неправильное распределение нагрузки снижает ресурс БП и увеличивает риск отказов. При параллельном подключении без балансировки срок службы устройства сокращается на 30–40% из-за неравномерного износа компонентов. Особенно критично это для БП с активным PFC: при перегрузке одного из них корректор коэффициента мощности выходит из строя, что приводит к искажению формы тока и дополнительным потерям. Рекомендуется использовать БП одного производителя и серии, так как их внутренние схемы и алгоритмы стабилизации идентичны.
В промышленных системах применяют специализированные контроллеры параллельной работы (например, Vicor PRM или Infineon XDPS21071). Эти устройства обеспечивают равномерное распределение нагрузки с точностью до 1% и поддерживают горячую замену БП. Для маломощных приложений (до 500 Вт) достаточно пассивной балансировки с резисторами, но при мощности свыше 1 кВт активные методы становятся обязательными. При проектировании системы всегда закладывайте запас по мощности не менее 20% для компенсации неравномерности распределения.
Типичные ошибки и способы их предотвращения
Одна из распространённых ошибок – несоответствие напряжений блоков питания при параллельном подключении. Даже разница в 0,1 В может вызвать неравномерное распределение тока, перегрев слабого блока и его выход из строя. Перед соединением проверяйте выходное напряжение мультиметром с точностью до 0,01 В. Используйте блоки одной модели или серии, где производитель гарантирует идентичность параметров. Если разница превышает 0,05 В, применяйте активные балансировочные модули или откажитесь от параллельного включения.
Игнорирование защиты от обратных токов приводит к повреждению одного из блоков при отключении другого. При параллельной работе отключённый блок становится нагрузкой, через которую течёт ток от работающего. Устанавливайте диоды Шоттки с низким падением напряжения (например, SB560 для токов до 5 А) на выход каждого блока. Для систем с током свыше 10 А используйте изолированные DC-DC преобразователи или схемы с MOSFET-транзисторами, управляемыми контроллером балансировки.
