Как зарядить аккумулятор от блока питания

Зарядка аккумулятора от блока питания требует точного соблюдения параметров напряжения и тока. Большинство свинцово-кислотных аккумуляторов (например, автомобильные) рассчитаны на напряжение 14,4–14,8 В при зарядке, а литий-ионные – на 4,2 В на банку. Превышение этих значений приводит к перегреву, деградации или даже взрыву. Перед подключением проверьте номинальное напряжение аккумулятора и выходные характеристики блока питания.

Ток зарядки должен составлять 10–20% от ёмкости аккумулятора. Для батареи на 60 А·ч оптимальный ток – 6–12 А. Блок питания должен обеспечивать стабильный ток без пульсаций, иначе возможен недозаряд или повреждение пластин. Используйте мультиметр для контроля напряжения и тока в процессе зарядки – отклонения более ±0,1 В требуют корректировки.

Подключение выполняйте по схеме: плюс блока питания → плюс аккумулятора, минус → минус. Обратная полярность выведет аккумулятор из строя. Для свинцово-кислотных батарей используйте провода сечением не менее 2,5 мм², для литиевых – 1,5 мм². Избегайте коротких замыканий – даже кратковременное соединение клемм может вызвать искрение и повреждение оборудования.

Длительность зарядки зависит от степени разряда. Полностью разряженный аккумулятор на 60 А·ч при токе 6 А зарядится за 10–12 часов. Литий-ионные батареи заряжаются быстрее – до 2–3 часов при токе 0,5C. Не оставляйте аккумулятор подключённым после достижения полного заряда: свинцово-кислотные батареи начинают выделять водород, а литиевые – перегреваться.

Для безопасной зарядки используйте блок питания с защитой от перегрузки и короткого замыкания. Если блок не имеет регулировки тока, подключите последовательно резистор или используйте зарядное устройство с ограничением тока. Температура аккумулятора во время зарядки не должна превышать 45°C – при перегреве отключите питание и дайте батарее остыть.

Какие параметры блока питания совместимы с аккумулятором

Основной параметр – выходное напряжение блока питания. Оно должно соответствовать номинальному напряжению аккумулятора с допуском ±5%. Например, для 12-вольтового свинцово-кислотного аккумулятора подходит блок с выходным напряжением 13,8–14,4 В. Превышение этого диапазона приводит к перезаряду, деградации электролита и сокращению ресурса. Для литий-ионных аккумуляторов (3,7 В на ячейку) требуется точное напряжение: 4,2 В на ячейку при зарядке, иначе возможен перегрев или возгорание.

Ток зарядки определяется ёмкостью аккумулятора. Оптимальное значение – 0,1–0,2C (где C – ёмкость в ампер-часах). Для аккумулятора ёмкостью 50 А·ч ток зарядки должен составлять 5–10 А. Блок питания должен обеспечивать ток не ниже требуемого, но и не превышать максимально допустимый для аккумулятора. Например, для LiFePO4-аккумуляторов допустим ток до 1C, а для свинцово-кислотных – не более 0,3C во избежание сульфатации пластин.

Стабильность выходных параметров критична для безопасной зарядки. Блок питания должен поддерживать постоянное напряжение (CV) или постоянный ток (CC) в зависимости от этапа зарядки. Для литий-ионных аккумуляторов требуется двухэтапный режим: сначала CC (постоянный ток) до достижения 4,2 В на ячейку, затем CV (постоянное напряжение) до снижения тока до 3–5% от начального. Импульсные блоки питания с высоким КПД и низким уровнем пульсаций (менее 50 мВ) предпочтительнее линейных из-за меньшего тепловыделения и точности регулировки.

Как проверить напряжение и ток зарядки перед подключением

Перед подключением блока питания к аккумулятору измерьте выходное напряжение мультиметром в режиме DCV (постоянное напряжение). Для свинцово-кислотных аккумуляторов на 12 В номинальное напряжение зарядки должно составлять 13,8–14,4 В, для литий-ионных – 4,2 В на ячейку (например, 12,6 В для 3S-аккумулятора). Превышение этих значений на 0,5 В и более приведёт к перезаряду и повреждению. Если напряжение блока питания выше допустимого, используйте понижающий преобразователь или отрегулируйте его параметры с помощью подстроечного резистора, если таковой предусмотрен.

Ток зарядки проверяйте амперметром или мультиметром в режиме DCA (постоянный ток), подключив его последовательно в цепь. Для большинства аккумуляторов оптимальный ток зарядки – 10–20% от ёмкости (например, 2–4 А для аккумулятора на 20 А·ч). Если блок питания не имеет ограничения по току, используйте резистор или специализированный контроллер заряда, чтобы избежать перегрева и деградации активной массы. При отсутствии измерительных приборов ориентируйтесь на маркировку блока питания, но помните: заявленные значения могут отличаться от реальных на 5–15%.

Какие провода и клеммы использовать для безопасного соединения

Для зарядки аккумулятора от блока питания критически важно подобрать провода с достаточным сечением, чтобы избежать перегрева и потерь напряжения. Минимальное сечение медного провода для тока до 10 А – 1,5 мм², для 20 А – 4 мм², для 30 А – 6 мм². Алюминиевые провода требуют увеличения сечения на 30–40% из-за худшей проводимости. При длине проводов более 1,5 м сечение рекомендуется увеличить на 20–25% для компенсации сопротивления.

Клеммы должны соответствовать типу аккумулятора и обеспечивать надежный контакт. Для свинцово-кислотных АКБ используйте латунные или медные клеммы с винтовым зажимом (например, типа «крокодил» с покрытием из никеля или олова). Литиевые аккумуляторы требуют клемм с низким переходным сопротивлением – подойдут позолоченные или посеребренные контакты. Избегайте стальных клемм: они окисляются и увеличивают сопротивление.

• Для временного подключения (например, при тестировании) подойдут провода с изолированными зажимами типа «крокодил» сечением не менее 2,5 мм². Выбирайте модели с двойной изоляцией и пружинным механизмом, исключающим случайное отсоединение.
• При стационарной зарядке используйте кабельные наконечники под опрессовку или пайку. Наконечники должны быть лужеными или покрытыми антикоррозийным составом, чтобы предотвратить окисление контактов.
• Для высокотоковых нагрузок (свыше 50 А) применяйте гибкие многожильные провода с силиконовой изоляцией, выдерживающей температуру до 200 °C. Пример: провода марки РКГМ или ПВКВ.

Соединение проводов с клеммами должно исключать люфт и обеспечивать минимальное сопротивление. При пайке используйте бескислотный флюс и припой с содержанием серебра (например, ПСр-40) для снижения переходного сопротивления. Опрессовку выполняйте специальными клещами с матрицами, соответствующими сечению провода. После монтажа проверьте качество соединения мультиметром: падение напряжения на контакте не должно превышать 0,1 В при номинальном токе.

Изоляция проводов и клемм должна быть устойчивой к агрессивным средам и механическим повреждениям. Для автомобильных аккумуляторов подойдет изоляция из ПВХ или резины, для промышленных – фторопласт или силикон. Избегайте проводов с поврежденной изоляцией: даже микротрещины могут привести к короткому замыканию при попадании влаги или электролита. При работе в условиях вибрации (например, на мотоциклах) используйте провода с дополнительной оплеткой из стекловолокна.

Перед подключением всегда проверяйте полярность и отсутствие короткого замыкания. Используйте провода с цветовой маркировкой: красный – «+», черный или синий – «–». Для дополнительной защиты установите предохранитель на положительный провод как можно ближе к блоку питания. Номинал предохранителя должен быть на 10–20% выше максимального тока зарядки. Например, для зарядки током 15 А выбирайте предохранитель на 16–20 А.

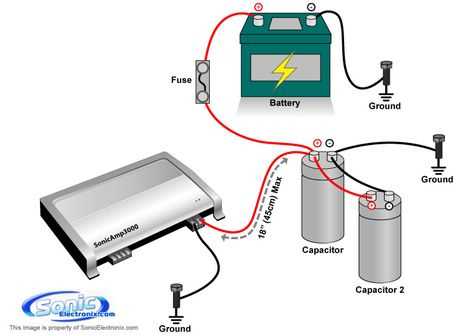

Как правильно подключить аккумулятор к блоку питания

Перед подключением проверьте соответствие напряжения блока питания и аккумулятора. Для свинцово-кислотных батарей на 12 В используйте блок с выходным напряжением 13,8–14,4 В. Литий-ионные аккумуляторы требуют точного соответствия: например, для LiFePO4 на 3,2 В на ячейку – 3,65 В на заряд. Превышение напряжения даже на 0,5 В может привести к перегреву или вздутию. Измерьте выходное напряжение блока мультиметром в режиме постоянного тока (DC) перед подключением.

Подберите провода с сечением, достаточным для тока заряда. Для тока 5 А используйте провод не тоньше 0,75 мм², для 10 А – 1,5 мм². Соедините «+» блока питания с «+» аккумулятора, а «−» с «−», избегая перекручивания жил. Зажимы типа «крокодил» должны плотно фиксироваться на клеммах, исключая искрение. Если блок питания имеет регулировку тока, установите его на 10–20% от ёмкости аккумулятора (например, для батареи 50 А·ч – 5–10 А).

Используйте защитные элементы: предохранитель на 120–150% от максимального тока заряда и диод Шоттки (например, 1N5822) для предотвращения обратного тока при отключении блока. Диод устанавливается в разрыв «+» провода, катодом к аккумулятору. Для литиевых батарей обязателен BMS (плата защиты), который отключит заряд при превышении напряжения или тока. Без BMS зарядка опасна – риск возгорания возрастает в разы.

Подключайте аккумулятор в хорошо проветриваемом помещении. Свинцово-кислотные батареи выделяют водород при заряде, который взрывоопасен в концентрации выше 4%. Избегайте открытого огня и искр в радиусе 1 метра. Литиевые аккумуляторы при перегреве могут выделять токсичные газы – обеспечьте отвод тепла. Температура корпуса батареи не должна превышать 45 °C; при достижении 60 °C немедленно отключите заряд.

После подключения контролируйте процесс заряда. Для свинцово-кислотных батарей используйте ареометр для проверки плотности электролита (должна быть 1,27–1,28 г/см³ при полном заряде). Литиевые аккумуляторы заряжаются до 80–90% ёмкости за 1–2 часа, затем ток падает – это сигнал к отключению. Не оставляйте батарею подключённой к блоку питания без присмотра дольше 12 часов. При появлении запаха гари, дыма или деформации корпуса немедленно разорвите цепь.

Какие признаки указывают на неправильную зарядку

Первый тревожный сигнал – чрезмерный нагрев аккумулятора во время зарядки. Если корпус батареи становится горячим на ощупь (температура выше 45°C), это говорит о превышении тока или напряжения. Для литий-ионных аккумуляторов перегрев особенно опасен: он ускоряет деградацию электролита и может спровоцировать возгорание. Допустимый нагрев – не более 35–40°C, при этом температура должна равномерно распределяться по поверхности.

Нестабильное напряжение на клеммах – ещё один признак проблем. Если мультиметр показывает скачки напряжения (например, 13,5 В вместо стабильных 14,4 В для свинцово-кислотного аккумулятора), блок питания работает некорректно. Для литиевых батарей отклонение более ±0,1 В от номинала (обычно 4,2 В на ячейку) приводит к недозаряду или перезаряду, сокращая срок службы на 20–30%.

Быстрое падение заряда после отключения от источника питания – следствие неполной зарядки. Если аккумулятор теряет 10–15% ёмкости в течение часа после зарядки, вероятно, блок питания не обеспечивает нужный ток или напряжение на завершающем этапе. Для гелевых и AGM-аккумуляторов это особенно критично: недозаряд на 5% снижает ресурс на 50 циклов.

Появление вздутия корпуса – прямой результат перезаряда или использования неподходящего зарядного профиля. У литий-полимерных аккумуляторов вздутие возникает при превышении напряжения на 0,3 В выше номинала (4,2 В). Для свинцово-кислотных батарей признаком служит деформация пластикового корпуса из-за выделения газов при перезаряде. Вздутый аккумулятор подлежит немедленной утилизации – дальнейшая эксплуатация опасна.

Изменение цвета электролита в обслуживаемых аккумуляторах – индикатор неправильного режима зарядки. Если жидкость приобретает тёмно-коричневый или чёрный оттенок, это свидетельствует о разрушении пластин из-за перезаряда или глубокого разряда. Для кальциевых батарей помутнение электролита на 30% и более означает потерю 40% ёмкости. В необслуживаемых моделях аналогичный процесс проявляется через снижение плотности (менее 1,22 г/см³ для свинцовых аккумуляторов).

Нехарактерные звуки во время зарядки – шипение, бульканье или треск – указывают на внутренние повреждения. У свинцово-кислотных аккумуляторов это признак интенсивного газообразования из-за превышения тока (более 0,3C для стандартных моделей). Для литиевых батарей треск может означать начало теплового разгона. При появлении таких звуков зарядку следует немедленно прекратить и проверить аккумулятор на целостность.

Снижение тока зарядки до нуля раньше расчётного времени – симптом неправильно подобранного напряжения. Например, если литий-ионный аккумулятор ёмкостью 2000 мА·ч заряжается током 1 А, но ток падает до 0,1 А уже через 1 час (вместо 2–2,5 часов), блок питания выдаёт недостаточное напряжение. Для свинцовых батарей аналогичная ситуация возникает при напряжении ниже 13,8 В – аккумулятор не набирает полную ёмкость, что приводит к сульфатации пластин.

Как контролировать процесс зарядки по времени и току

Контроль зарядки аккумулятора требует точного измерения двух параметров: тока и времени. Для свинцово-кислотных батарей номинальный ток зарядки составляет 10% от ёмкости (например, 6 А для 60 А·ч). Литий-ионные аккумуляторы заряжаются в два этапа: сначала постоянным током (обычно 0,5–1C), затем постоянным напряжением. Используйте мультиметр в режиме измерения тока (до 10 А) для проверки соответствия фактических значений расчётным.

Время зарядки зависит от типа аккумулятора и степени разряда. Для расчёта используйте формулу: T = (C × (1 — SoC)) / I, где T – время в часах, C – ёмкость в А·ч, SoC – уровень заряда в долях (0,2 для 20%), I – ток зарядки. Например, батарея 50 А·ч с SoC 30% при токе 5 А зарядится за 7 часов. Учитывайте КПД зарядного устройства (обычно 80–90%).

• Для свинцово-кислотных аккумуляторов ограничьте время зарядки 12–14 часами, даже если расчётное значение больше – перезаряд вызывает сульфатацию.
• Литий-ионные батареи прекращайте заряжать при достижении 4,2 В на ячейку или снижении тока до 3–5% от начального (например, 0,1 А для 2 А·ч).
• NiMH-аккумуляторы требуют контроля по температуре: прекратите зарядку при нагреве корпуса выше 45°C.

Автоматические зарядные устройства (ЗУ) с функцией контроля тока и времени упрощают процесс. Выбирайте модели с:

1. Регулировкой тока (от 0,1 до 10 А).
2. Таймером отключения (до 24 часов).
3. Индикацией напряжения и тока в реальном времени.

Пример: ЗУ CTEK MXS 5.0 поддерживает 8 этапов зарядки, включая десульфатацию и буферный режим, с точностью измерения тока ±0,1 А.

Ручной контроль требует периодических замеров. Каждые 30–60 минут фиксируйте:

• Напряжение на клеммах (для свинцово-кислотных – 14,4–14,8 В, для Li-ion – 4,1–4,2 В на ячейку).
• Ток зарядки (должен плавно снижаться к концу процесса).
• Температуру корпуса (не выше 40°C для большинства типов).

При резком падении тока или росте температуры отключите ЗУ – это признак завершения зарядки или неисправности.

Для длительного хранения аккумуляторов используйте буферный режим с пониженным током (0,05–0,1C) и напряжением:

• Свинцово-кислотные: 13,6–13,8 В.
• Li-ion: 3,6–3,8 В на ячейку.
• NiMH: 1,35–1,4 В на элемент.

В этом режиме время зарядки не ограничено, но ежемесячно проверяйте напряжение и корректируйте ток. Избегайте хранения полностью разряженных аккумуляторов – это сокращает срок службы.

Какие меры предосторожности соблюдать при зарядке

Перед подключением блока питания проверьте соответствие напряжения и тока зарядки параметрам аккумулятора. Для большинства свинцово-кислотных батарей напряжение не должно превышать 14,4–14,8 В, а ток – 10–30% от ёмкости (например, для АКБ на 60 А·ч допустимый ток – 6–18 А). Литий-ионные аккумуляторы требуют точного соблюдения напряжения (обычно 4,2 В на ячейку) и тока (не более 0,5–1C). Превышение этих значений приводит к перегреву, деградации электролита или взрыву. Используйте мультиметр для контроля выходных параметров блока питания.

Обеспечьте вентиляцию зоны зарядки: при работе выделяются водород (у свинцовых АКБ) и летучие соединения (у литиевых). Водород взрывоопасен при концентрации выше 4% в воздухе – исключите источники искр на расстоянии не менее 1 метра. Литий-ионные батареи при перегреве могут воспламениться: не оставляйте их без присмотра, особенно при первом цикле зарядки. Температура корпуса аккумулятора не должна превышать 45°C – используйте термопару или инфракрасный термометр для мониторинга.

Подключайте провода в строгой последовательности: сначала заземление (если предусмотрено), затем «+» к «+», «-» к «-» или к массе. Обратная полярность вызывает короткое замыкание, повреждение платы защиты (у литиевых батарей) или возгорание. Изолируйте соединения термоусадочной трубкой или изолентой, чтобы исключить случайные касания. При появлении запаха гари, дыма или сильного нагрева немедленно отключите блок питания и дайте аккумулятору остыть в течение 30 минут перед осмотром.

Как определить момент полной зарядки аккумулятора

Для свинцово-кислотных аккумуляторов напряжение на клеммах при полной зарядке составляет 12,6–12,8 В в состоянии покоя (через 1–2 часа после отключения зарядного устройства). Если блок питания поддерживает стабилизацию тока, снижение зарядного тока до 3–5% от ёмкости аккумулятора (например, 0,3–0,5 А для батареи на 10 А·ч) также сигнализирует о завершении процесса. Измеряйте напряжение мультиметром с точностью не ниже 0,1 В – отклонения в 0,2 В уже критичны для ресурса батареи.

Литий-ионные аккумуляторы (Li-ion, LiPo) требуют контроля по двум параметрам: напряжению и току. При зарядке постоянным током (CC) напряжение растёт до 4,2 В на элемент (для большинства типов), после чего заряд переходит в режим постоянного напряжения (CV). Момент полной зарядки фиксируется при падении тока до 0,03–0,05 С (где С – ёмкость в амперах). Например, для аккумулятора на 2 А·ч ток заряда должен снизиться до 60–100 мА. Превышение 4,2 В на 0,1 В сокращает срок службы на 20–30%.

Никель-металлгидридные (NiMH) аккумуляторы определяют полную зарядку по изменению напряжения: после достижения пика (около 1,4–1,5 В на элемент) оно начинает падать на 5–10 мВ. Этот эффект называется «дельта-пик» и используется автоматическими зарядными устройствами. При ручной зарядке от блока питания следите за температурой: резкий нагрев (выше 45°C) указывает на перезаряд. Для NiMH ток заряда не должен превышать 0,1–0,3 С, а время зарядки – 14–16 часов при токе 0,1 С.

Гелевые и AGM-аккумуляторы заряжаются до напряжения 14,4–14,8 В (для 12-вольтовых моделей) при токе 0,1–0,2 С. После достижения этого значения блок питания должен переключиться на поддерживающий режим (13,5–13,8 В) или отключиться. Если напряжение не стабилизируется в течение 2 часов, аккумулятор неисправен. Для точного контроля используйте зарядные устройства с функцией температурной компенсации: при нагреве батареи выше 25°C напряжение заряда снижают на 0,03 В на каждый градус.

При зарядке от нерегулируемого блока питания (например, с фиксированным напряжением 12 В) полную зарядку определяют по току: когда он падает до 0,1–0,2 А, процесс завершён. Однако такой метод ненадёжен для литиевых и NiMH-аккумуляторов – используйте его только для свинцово-кислотных батарей. В любом случае не оставляйте аккумулятор подключённым к блоку питания дольше 24 часов: даже малый ток утечки приводит к сульфатации или деградации электролита.

Что делать, если аккумулятор не заряжается или перегревается

Перегрев чаще всего вызван тремя причинами: короткое замыкание внутри банок, несоответствие тока зарядки или повреждение контроллера (для литиевых аккумуляторов). Если корпус горячий на ощупь (температура выше 45°C), немедленно отключите питание. Для свинцовых батарей проверьте уровень электролита – при его недостатке добавьте дистиллированную воду до меток. Литиевые аккумуляторы с контроллером BMS при перегреве могут блокировать зарядку – дайте им остыть в течение 30–60 минут, затем попробуйте зарядить током не более 0,5C (например, 1 А для батареи на 2000 мА·ч).

Если аккумулятор не реагирует на зарядку, выполните следующие действия:

• Отсоедините все нагрузки и подключите только зарядное устройство.
• Проверьте целостность проводов и контактов – окисление или обрыв цепи часто становятся причиной проблем.
• Для литиевых батарей: измерьте напряжение на каждой ячейке – разница более 0,1 В указывает на неисправность.
• Попробуйте зарядить батарею импульсным током (если блок питания поддерживает режим) – это может «оживить» глубоко разряженные элементы.

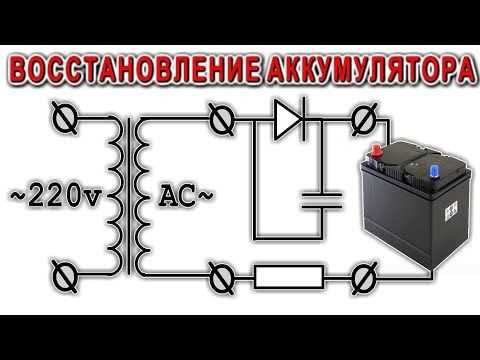

При отсутствии положительного результата аккумулятор, вероятно, вышел из строя. Свинцово-кислотные батареи с сульфатацией пластин можно попытаться восстановить циклами заряд-разряд малым током (0,1C), но эффективность метода не превышает 30%. Литиевые аккумуляторы с внутренним коротким замыканием или вздутием подлежат утилизации – их эксплуатация опасна. Не используйте поврежденные батареи в устройствах с высоким энергопотреблением (электроинструменты, электротранспорт), так как это может привести к возгоранию.

Как хранить аккумулятор после зарядки от блока питания

Температура хранения критически влияет на срок службы аккумулятора. Идеальный диапазон для большинства типов – от +10°C до +25°C. При температуре ниже 0°C литий-ионные батареи теряют до 20% емкости за год, а при +40°C – до 35%. Никелевые аккумуляторы менее чувствительны к холоду, но при +30°C и выше их саморазряд ускоряется в 2–3 раза. Избегайте мест с резкими перепадами температур, например, балконов или неотапливаемых гаражей.

Влажность и механические воздействия – факторы, которые часто недооценивают. Храните аккумуляторы в сухом месте с относительной влажностью не выше 60%. Конденсат на контактах вызывает коррозию, что приводит к увеличению внутреннего сопротивления. Для защиты от вибраций и ударов используйте оригинальную упаковку или мягкие контейнеры с антистатическим покрытием. Не складывайте батареи друг на друга – это может привести к короткому замыканию или повреждению корпуса.

Периодичность проверки состояния аккумулятора во время хранения зависит от его типа и условий. Литий-ионные батареи достаточно контролировать раз в 6 месяцев, измеряя напряжение мультиметром: при падении ниже 3,6 В на элемент (для Li-ion) требуется подзарядка. Свинцово-кислотные батареи проверяют каждые 3 месяца – если напряжение на клеммах ниже 12,4 В (для 12-вольтовых), необходима дозарядка. Никелевые аккумуляторы можно проверять реже, но не реже одного раза в год.
