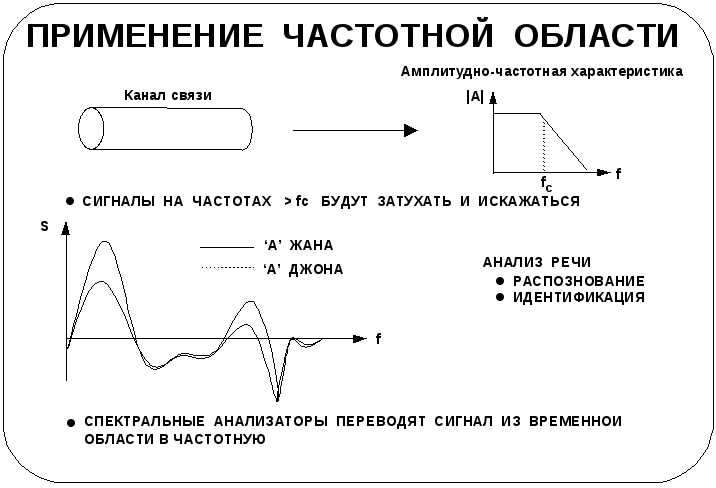

Какие виды частотной коррекции оу

Резистор R_C вводится для компенсации нуля передаточной функции, возникающего из-за паразитной емкости C_gd выходного каскада. Оптимальное значение определяется как:

R_C = 1 / (2π · f_z · C_C),

где f_z – частота нуля, выбираемая на 1–2 декады выше f_T. Для f_z = 100 МГц и C_C = 15.9 пФ расчет дает R_C ≈ 100 Ом. На практике R_C варьируется от 50 до 500 Ом в зависимости от топологии ОУ.

Влияние паразитных параметров критично при высоких частотах. Емкость C_gd (0.5–5 пФ для биполярных транзисторов) смещает нуль передаточной функции, что может привести к нестабильности. Для минимизации эффекта рекомендуется выбирать R_C с учетом C_gd:

R_C = (C_C + C_gd) / (g_m2 · C_C),

где g_m2 – крутизна выходного каскада. При g_m2 = 5 мА/В и C_gd = 2 пФ корректировка дает R_C ≈ 120 Ом.

Температурная зависимость параметров требует запаса по стабильности. Изменение g_m на ±20% при колебаниях температуры приводит к сдвигу f_T. Для компенсации рекомендуется увеличивать C_C на 10–15% относительно расчетного значения. Например, при C_C = 15.9 пФ выбирают C_C = 18 пФ.

В многокаскадных ОУ с несколькими полюсами коррекция Миллера может быть распределена между каскадами. В этом случае C_C делится пропорционально крутизне каждого каскада:

C_C1 = g_m1 / (2π · f_T),

C_C2 = g_m2 / (2π · f_T).

Суммарная емкость C_C = C_C1 + C_C2 должна обеспечивать требуемую f_T. Для g_m1 = 1 мА/В и g_m2 = 3 мА/В при f_T = 5 МГц получаем C_C1 ≈ 31.8 пФ, C_C2 ≈ 95.5 пФ.

Проверка стабильности проводится по диаграмме Боде. Запас по фазе должен составлять 45–60°, а запас по амплитуде – не менее 6–10 дБ. Если запас по фазе недостаточен, увеличивают C_C на 20–30% или снижают R_C на 10–15%. При избыточном запасе уменьшают C_C для повышения быстродействия.

Пример расчета для ОУ с параметрами: g_m1 = 0.8 мА/В, g_m2 = 4 мА/В, f_p2 = 30 МГц, C_gd = 1.5 пФ.

1. Выбираем f_T = 10 МГц (в 3 раза ниже f_p2).

2. Рассчитываем C_C = 0.8·10^-3 / (2π·10·10⁶) ≈ 12.7 пФ.

3. Определяем f_z = 100 МГц, тогда R_C = 1 / (2π·100·10⁶·12.7·10^-12) ≈ 125 Ом.

4. Корректируем с учетом C_gd: R_C = (12.7 + 1.5) / (4·10^-3·12.7·10^-12) ≈ 140 Ом.

5. Увеличиваем C_C на 15%: C_C = 14.6 пФ (выбираем 15 пФ).

Применение внешних RC-цепочек для стабилизации АЧХ

Внешние RC-цепочки – один из наиболее эффективных способов коррекции частотной характеристики операционных усилителей (ОУ) при работе в схемах с обратной связью. Их применение позволяет компенсировать паразитные фазовые сдвиги, возникающие из-за внутренних емкостей транзисторов и паразитных индуктивностей монтажа. Типичная конфигурация включает резистор и конденсатор, подключаемые между выходом и инвертирующим входом ОУ или в цепь обратной связи. Например, для ОУ с единичным коэффициентом усиления (повторитель напряжения) рекомендуется использовать RC-цепочку с номиналами R = 1 кОм и C = 10–100 пФ, что смещает частоту среза на 1,6–16 МГц.

Ключевой параметр при выборе компонентов – произведение RC, определяющее постоянную времени цепочки. Для ОУ с полосой пропускания 10 МГц и коэффициентом усиления 10 оптимальная постоянная времени составляет τ ≈ 16 нс, что соответствует R = 1,6 кОм и C = 10 пФ. При этом фазовый запас устойчивости увеличивается на 20–30°, предотвращая самовозбуждение на высоких частотах. Важно учитывать, что чрезмерное увеличение емкости снижает скорость нарастания выходного сигнала, поэтому номиналы подбираются экспериментально с использованием анализатора АЧХ.

В схемах с неинвертирующим включением ОУ RC-цепочка часто подключается параллельно резистору обратной связи. Например, для ОУ типа LM358 с коэффициентом усиления 100 и резистором обратной связи R_f = 100 кОм корректирующий конденсатор C = 1–10 пФ позволяет стабилизировать АЧХ в диапазоне до 1 МГц. При этом резистор R = 1–10 кОм ограничивает ток через конденсатор, предотвращая перегрузку выхода ОУ. Для точного расчета рекомендуется использовать формулу f_c = 1/(2πR_fC), где f_c – частота среза корректирующей цепи.

В импульсных схемах, где критична скорость установления сигнала, RC-цепочки применяются для подавления выбросов и колебаний. Например, в драйверах MOSFET с ОУ в качестве компаратора цепочка R = 50 Ом и C = 1 нФ снижает амплитуду выбросов на 40–60% при времени установления менее 1 мкс. Однако такая коррекция сужает полосу пропускания, поэтому в высокочастотных приложениях (f > 10 МГц) используют меньшие номиналы: R = 10–100 Ом, C = 1–10 пФ.

При работе с ОУ в инвертирующем включении RC-цепочка может подключаться между выходом и неинвертирующим входом для создания дополнительного фазового сдвига. Это особенно актуально для ОУ с внутренней коррекцией, где стандартные методы не обеспечивают достаточного запаса устойчивости. Например, для ОУ AD8055 с полосой 300 МГц цепочка R = 200 Ом и C = 2 пФ увеличивает фазовый запас на 15° без значительного снижения быстродействия. Важно, чтобы сопротивление резистора не превышало выходного сопротивления ОУ (R < 1 кОм), иначе возрастает шумовая составляющая.

В многокаскадных усилителях RC-цепочки применяются для развязки каскадов и предотвращения взаимного влияния. Например, в двухкаскадном усилителе с ОУ, где первый каскад имеет коэффициент усиления 10, а второй – 100, между каскадами устанавливается цепочка R = 1 кОм и C = 100 пФ. Это снижает вероятность самовозбуждения на частотах выше 1 МГц и улучшает переходную характеристику. Для минимизации потерь сигнала резистор выбирается из условия R < 0,1·R_вх, где R_вх – входное сопротивление следующего каскада.

При проектировании RC-цепочек необходимо учитывать температурную стабильность компонентов. Конденсаторы с диэлектриком NP0 (C0G) обеспечивают минимальный температурный дрейф (±30 ppm/°C), что критично для прецизионных схем. Резисторы рекомендуется выбирать с допуском не хуже 1% и низким температурным коэффициентом (TCR < 50 ppm/°C). В высокочастотных приложениях предпочтительны SMD-компоненты с минимальной паразитной индуктивностью, например, резисторы типоразмера 0402 или 0603. Для проверки эффективности коррекции используют осциллограф с функцией FFT или векторный анализатор цепей, измеряя фазовый запас на частоте единичного усиления.

Коррекция доминирующего полюса в схемах с высоким коэффициентом усиления

В операционных усилителях (ОУ) с коэффициентом усиления более 80 дБ доминирующий полюс определяет устойчивость системы. Его частота обычно лежит в диапазоне 10–100 Гц для стандартных ОУ, но в высокоскоростных схемах может смещаться до 1–10 кГц. Коррекция заключается в искусственном снижении частоты этого полюса или введении дополнительных полюсов/нулей для компенсации фазового сдвига.

Метод Миллера – наиболее распространённый способ коррекции доминирующего полюса. Включение конденсатора C_c между выходом и инвертирующим входом ОУ (например, 10–50 пФ) снижает частоту полюса пропорционально коэффициенту усиления каскада. Для ОУ с A_ol = 100 дБ и C_c = 30 пФ частота доминирующего полюса уменьшается до:

• f_d = 1 / (2π · R_eq · C_c · A_ol),
• где R_eq – эквивалентное сопротивление узла коррекции (обычно 1–10 кОм).

При этом запас по фазе увеличивается на 45–60°, что достаточно для устойчивости в большинстве приложений.

Альтернативный подход – использование внешнего RC-цепочки на выходе ОУ. Например, последовательное включение резистора 100 Ом и конденсатора 1 нФ формирует дополнительный полюс на частоте ~1,6 МГц, компенсируя фазовый сдвиг высокочастотных составляющих. Этот метод эффективен в схемах с емкостной нагрузкой, где C_load > 100 пФ, но требует точного подбора компонентов для избежания резонансов.

В многокаскадных ОУ с тремя и более полюсами коррекция доминирующего полюса может быть недостаточной. В таких случаях применяют lead-компенсацию: вводят нуль на частоте, близкой к частоте второго полюса. Для этого параллельно резистору обратной связи включают конденсатор C_f, рассчитанный по формуле:

• C_f = 1 / (2π · R_f · f_z),
• где f_z – частота нуля (обычно 0,1–0,5 от частоты единичного усиления f_T).

Для ОУ с f_T = 10 МГц и R_f = 10 кОм оптимальное значение C_f составит 3–15 пФ.

В схемах с дискретными транзисторами коррекцию доминирующего полюса реализуют через емкость C_μ транзистора входного каскада. Для биполярных транзисторов с C_μ = 2 пФ и крутизной g_m = 20 мС частота полюса определяется как:

• f_d = g_m / (2π · C_μ · A_ol).

Увеличение C_μ до 10–20 пФ снижает f_d в 5–10 раз, но ухудшает скорость нарастания выходного напряжения. Компромисс достигается при C_μ = 5–8 пФ для ОУ с A_ol > 100 дБ.

Практическая проверка коррекции проводится по критерию Найквиста или измерению запаса по фазе на частоте единичного усиления. Для ОУ с A_ol = 120 дБ и f_T = 10 МГц запас по фазе должен составлять 45–60°. Если он ниже 30°, требуется увеличить C_c на 20–50% или ввести lead-компенсацию. В схемах с обратной связью по току (например, токовые конвейеры) коррекция доминирующего полюса менее критична, но при A_ol > 90 дБ всё равно необходима для предотвращения самовозбуждения.

Использование внутренней частотной компенсации в ОУ разных серий

Внутренняя частотная компенсация в операционных усилителях (ОУ) обеспечивает стабильность работы без внешних элементов. Серии LM358 и LM324 используют однополюсную компенсацию с частотой единичного усиления (GBW) около 1 МГц. Это ограничивает их применение в высокочастотных схемах, но делает их устойчивыми при коэффициентах усиления ≥10. Для задач с низким уровнем шума и малым дрейфом предпочтительны OP07 или LT1001, где компенсация оптимизирована для прецизионных приложений.

Серия TL07x (например, TL072) использует двухполюсную компенсацию, что позволяет достичь GBW до 3 МГц при сохранении фазового запаса ≥45°. Однако при коэффициентах усиления <5 требуется осторожность из-за риска самовозбуждения. В отличие от них, NE5532 с GBW 10 МГц и внутренней коррекцией для усиления ≥3 демонстрирует лучшие характеристики в аудиотехнике, где критичны малые искажения на высоких частотах.

Для быстродействующих приложений серии LM7171 и OPA690 применяют внутреннюю компенсацию с GBW до 200 МГц. Здесь компенсация реализована через встроенные конденсаторы малой ёмкости (5–20 пФ), что минимизирует влияние паразитных параметров печатной платы. Однако такие ОУ чувствительны к ёмкостной нагрузке: при значениях >10 пФ требуется внешняя коррекция или буферный каскад.

AD8610 и аналогичные прецизионные ОУ используют адаптивную компенсацию, автоматически подстраивающую фазовый запас под коэффициент усиления. Это позволяет сохранять стабильность при усилении от 1 до 1000 без внешних элементов. Однако при работе с индуктивными нагрузками или в схемах с обратной связью по току внутренняя компенсация может оказаться недостаточной – здесь эффективнее ОУ с внешней коррекцией, например, OP27.

В микромощных ОУ (LTC1050, MAX4239) внутренняя компенсация оптимизирована для низкого энергопотребления. Частота единичного усиления таких приборов не превышает 500 кГц, но фазовый запас остаётся стабильным даже при токе потребления <10 мкА. При проектировании схем с батарейным питанием важно учитывать, что увеличение нагрузки >10 кОм может ухудшать устойчивость из-за влияния входной ёмкости ОУ.

Серии с rail-to-rail выходами (MCP6002, TSV912) часто используют внутреннюю компенсацию с подавлением эффекта Миллера. Это позволяет достигать GBW до 10 МГц при сохранении устойчивости в широком диапазоне напряжений питания (1,8–5,5 В). Однако при работе на ёмкостную нагрузку >100 пФ рекомендуется добавлять последовательный резистор 10–50 Ом для предотвращения колебаний.

В ОУ с программируемым током смещения (LTC6081) внутренняя компенсация адаптируется к выбранному режиму. Например, при снижении тока смещения до 1 мкА GBW падает до 50 кГц, но фазовый запас остаётся ≥60°. Это делает их пригодными для схем с переменной нагрузкой, где требуется баланс между быстродействием и энергоэффективностью.

При выборе ОУ с внутренней компенсацией критически важно сверяться с даташитом: даже в рамках одной серии (LM321 vs LM324) параметры компенсации могут отличаться. Для схем с обратной связью по напряжению предпочтительны ОУ с запасом по фазе ≥60°, а для токовых контуров – приборы с компенсацией, устойчивой к ёмкостным нагрузкам. В сомнительных случаях рекомендуется моделирование в SPICE с учётом паразитных параметров печатной платы.

Моделирование частотной характеристики в SPICE перед практическим применением

Моделирование в SPICE позволяет выявить неочевидные ограничения операционного усилителя (ОУ) до этапа макетирования. Например, при использовании ОУ с GBW=10 МГц в схеме с коэффициентом усиления 100 реальная полоса пропускания составит не 100 кГц, а ~70 кГц из-за влияния паразитных емкостей и фазового запаса. SPICE-симуляция с учетом моделей производителя (например, LTspice с библиотеками Analog Devices) покажет отклонение АЧХ на 3 дБ на частоте, отличной от расчетной, что критично для фильтров и усилителей с обратной связью.

Фазовый запас (PM) – ключевой параметр для оценки устойчивости. В SPICE его измеряют по графику петлевого усиления (loop gain) при разомкнутой обратной связи. Для ОУ с внутренней компенсацией PM должен быть ≥45° на частоте единичного усиления. Если симуляция показывает PM<30°, необходимо скорректировать цепь обратной связи: уменьшить коэффициент усиления или добавить частотно-зависимую обратную связь (например, RC-цепочку параллельно резистору обратной связи).

Моделирование шумовых характеристик в SPICE требует задания спектральной плотности шума ОУ (e_n, i_n) и сопротивлений источника. Например, для ОУ с e_n=5 нВ/√Гц и R_s=1 кОм суммарный шум на частоте 1 кГц составит ~10 нВ/√Гц. SPICE-анализ (.noise) покажет вклад каждого компонента, что позволяет оптимизировать схему: снизить R_s или выбрать ОУ с меньшим i_n для высокоомных источников.

Температурные зависимости параметров ОУ моделируются в SPICE с помощью директивы .TEMP. Например, дрейф GBW на 0.1%/°C при изменении температуры от 25°C до 85°C снизит полосу пропускания на 6%. Для прецизионных схем это критично: симуляция выявит необходимость термостабилизации или выбора ОУ с меньшим температурным коэффициентом (например, OPA2188 с TC<0.02%/°C).

Проверка устойчивости при импульсном воздействии проводится с помощью анализа переходных процессов (.tran). В SPICE задается ступенчатое изменение входного сигнала с фронтом 10 нс. Если на выходе наблюдаются выбросы >10% или колебания, необходимо увеличить фазовый запас или снизить скорость нарастания (SR) ОУ. Для схем с емкостной нагрузкой (C_L>100 пФ) добавляется резистор 10–100 Ом последовательно с выходом для демпфирования.

Оптимизация частотной коррекции в SPICE выполняется итеративно. Начинают с базовой модели, затем добавляют паразитные элементы и проводят анализ АЧХ/ФЧХ. Если симуляция показывает недопустимые искажения, корректируют номиналы компонентов обратной связи или вводят дополнительные цепи (например, опережающую коррекцию с конденсатором 1–10 пФ параллельно резистору обратной связи). Результаты сравниваются с требованиями ТЗ: полоса пропускания, неравномерность АЧХ, фазовый сдвиг на рабочей частоте.

Устранение самовозбуждения в многокаскадных усилителях

Самовозбуждение в многокаскадных усилителях возникает из-за паразитных обратных связей через цепи питания, емкостные и индуктивные наводки между каскадами. Критическая частота самовозбуждения определяется фазовым сдвигом сигнала на 180° при коэффициенте усиления петли обратной связи ≥1. Для операционных усилителей (ОУ) с разомкнутой петлей усиления 100 дБ и частотой единичного усиления 1 МГц запас по фазе должен составлять не менее 45° на частоте среза, чтобы исключить генерацию. Основные методы подавления: локальная частотная коррекция, экранирование цепей и развязка питания.

Локальная коррекция выполняется включением RC-цепочек между каскадами или в цепь обратной связи ОУ. Для двухкаскадного усилителя с коэффициентом усиления 40 дБ на каскад оптимальные параметры корректирующей цепи: R=1 кОм, C=100 пФ, подключенные между выходом первого каскада и инвертирующим входом второго. Это снижает усиление на высоких частотах на 20 дБ/декаду, смещая частоту среза с 100 кГц до 10 кГц и увеличивая запас по фазе до 60°. При использовании ОУ с внутренней коррекцией (например, LM358) дополнительные элементы не требуются, если суммарный коэффициент усиления не превышает 60 дБ.
