Обломок свечи накала в цилиндре – проблема, требующая немедленного решения. Даже небольшой фрагмент металла может привести к задирам на стенках цилиндра, повреждению поршня или клапанов. Чаще всего обрыв происходит при чрезмерном усилии затяжки (рекомендуемый момент – 10–20 Н·м для большинства дизельных двигателей) или из-за коррозии резьбы. Перед началом работ убедитесь, что двигатель остыл: горячий металл расширяется, что усложнит извлечение.
Первый шаг – диагностика. Снимите крышку клапанов и осмотрите свечные колодцы с помощью эндоскопа или фонарика. Если обломок виден, оцените его положение: застрял ли он в резьбе, торчит ли наружу или провалился в камеру сгорания. В последнем случае потребуется демонтаж головки блока цилиндров (ГБЦ). Для извлечения используйте специализированный инструмент: экстрактор с обратной резьбой (например, M10×1.25 для большинства свечей) или магнитный щуп с гибким держателем.
Если обломок заклинил в резьбе, не пытайтесь выкрутить его силой – это приведет к повреждению алюминиевого блока. Нанесите проникающую смазку (WD-40, Liquid Wrench) и оставьте на 15–30 минут. Затем попробуйте захватить фрагмент экстрактором, вращая его против часовой стрелки с усилием не более 30 Н·м. При отсутствии результата используйте метод «приваривания»: прихватите обломок электродом к стержню из мягкой стали (например, арматуры) и аккуратно выкрутите. Этот способ требует опыта работы со сваркой и защиты резьбы от брызг.
После извлечения осмотрите резьбу в колодце. При наличии задиров или срывов нарежьте новую резьбу метчиком M12×1.25 (для большинства двигателей) или установите ремонтную втулку. Перед установкой новой свечи нанесите на резьбу медную пасту или герметик для предотвращения прикипания. Затягивайте свечу динамометрическим ключом, соблюдая момент, указанный в руководстве по ремонту вашего двигателя.
Какие инструменты понадобятся для извлечения обломка свечи
Для извлечения обломка свечи накала потребуется набор экстракторов с обратной резьбой – подойдут модели диаметром от 3 до 6 мм, например, *IRWIN 394001* или *Neiko 02438A*. Дополнительно нужны торцевые головки на 8, 10 или 12 мм (в зависимости от модели двигателя), удлинитель для трещотки длиной 10–15 см и сама трещотка с моментом затяжки до 20 Н·м. Обязателен магнитный стержень с гибким держателем (*OEM Tools 25876*) для захвата мелких фрагментов, а также пинцет с тонкими губками (*Titan 17003*). Если обломок заклинил, пригодится ударная отвёртка с набором бит *PH2/PZ2* и молоток весом 300–500 г.
Для защиты резьбы в колодце используйте проникающую смазку *WD-40 Specialist* или *LIQUI MOLY LM-40*, нанося её за 10–15 минут до работы. При сильной коррозии – *CRC Freeze-Off* для локального охлаждения и растрескивания нагара. В сложных случаях применяйте эндоскоп с подсветкой (*Depstech DS450*) для визуального контроля и тонкий бормашинный насадок (*Dremel 199*) с алмазным покрытием для высверливания остатков без повреждения головки блока.
Как подготовить двигатель к демонтажу поврежденной детали
Перед началом работ слейте охлаждающую жидкость и моторное масло, если обломок свечи находится в зоне их циркуляции. Для дизельных двигателей с системой Common Rail отключите топливную рампу, сбросив давление через диагностический разъем или ослабив штуцер на рейке. Отсоедините аккумулятор, чтобы исключить случайное замыкание при работе с металлическими инструментами. Если свеча расположена под турбонагнетателем или выпускным коллектором, демонтируйте эти узлы – нагретые детали усложняют доступ и увеличивают риск ожогов.
Очистите поверхность вокруг поврежденной свечи от грязи и масляных отложений с помощью металлической щетки и очистителя тормозов. Используйте сжатый воздух для удаления абразивных частиц из резьбового отверстия – попадание мусора в цилиндр приведет к задирам. Проверьте состояние резьбы в головке блока: если она повреждена, потребуется метчик соответствующего размера (обычно M10×1,25 или M12×1,25 для дизельных двигателей). Нанесите на резьбу проникающую смазку типа WD-40 или Liquid Wrench за 15–20 минут до демонтажа, чтобы снизить риск обрыва обломка.
Подготовьте рабочее пространство: установите двигатель на подставку или зафиксируйте его в моторном отсеке с помощью стяжек, если демонтаж свечи требует наклона агрегата. Для двигателей с верхним расположением распредвала снимите клапанную крышку и проверьте зазоры клапанов – это позволит избежать их повреждения при извлечении обломка. При работе с V-образными двигателями (например, Cummins 6.7L или Mercedes OM642) учитывайте, что доступ к свечам накала может быть ограничен впускным коллектором или топливными форсунками.
Соберите необходимый инструмент: экстрактор для обломков свечей (размер подбирайте по диаметру резьбы), магнитный стержень, удлинитель для трещотки с карданным шарниром, динамометрический ключ с диапазоном 10–30 Н·м. Для двигателей с алюминиевой головкой блока используйте экстрактор с левой резьбой – это снизит нагрузку на материал. Перед началом работ прогрейте двигатель до 50–60°C: тепловое расширение облегчит извлечение обломка, но избегайте перегрева, чтобы не деформировать головку.
Способы определения точного положения обломка в цилиндре
Если эндоскоп не дает четкой картины, примените метод акустической локации. Запустите двигатель на холостых оборотах (если это безопасно) и прослушайте цилиндр с обломком через стетоскоп или металлический стержень. Характерный металлический стук или царапанье указывает на контакт обломка с поршнем или стенками. Для точности сравните звук с соседними цилиндрами – разница в тональности поможет определить, где именно находится фрагмент. Метод работает только при отсутствии серьезных повреждений двигателя.
Для более точного позиционирования используйте магнитный щуп. Подберите щуп с гибким стержнем и неодимовым магнитом на конце (сила притяжения не менее 5 кг). Введите его через отверстие свечи, медленно перемещая по окружности цилиндра. Если обломок металлический, магнит его зафиксирует. Запомните глубину введения и угол поворота щупа – эти данные позволят рассчитать координаты обломка относительно верхней мертвой точки поршня. Учтите, что алюминиевые или керамические фрагменты магнит не притянет.
- Проверка компрессии – косвенный, но эффективный способ. Замерьте компрессию в проблемном цилиндре с помощью компрессометра. Если значение ниже нормы на 20–30%, обломок, скорее всего, находится между поршнем и головкой блока, мешая полному закрытию клапанов или герметичности камеры. Сравните показания с другими цилиндрами – разница более 1,5 бар указывает на механическое препятствие.
- Использование ультразвукового дефектоскопа. Прибор с частотой 5 МГц позволяет обнаружить металлические фрагменты на глубине до 100 мм. Установите датчик на внешнюю стенку блока цилиндров напротив предполагаемого места нахождения обломка. На экране дефектоскопа появятся отраженные сигналы – их интенсивность и время задержки помогут определить точное расположение. Метод требует опыта и калибровки прибора под конкретный тип двигателя.
Если обломок не виден и не прощупывается, примените метод «проволочного зонда». Изготовьте зонд из стальной проволоки диаметром 1–1,5 мм с загнутым концом в виде крючка. Введите его через отверстие свечи, аккуратно прощупывая днище поршня и стенки цилиндра. При контакте с обломком проволока зацепится или издаст характерный звук. Запомните положение крючка – это даст представление о глубине и угле расположения фрагмента. Будьте осторожны: слишком жесткая проволока может повредить поверхности.
В сложных случаях используйте рентгенографию или компьютерную томографию. Промышленные рентгеновские аппараты с напряжением 150–200 кВ позволяют получить снимок цилиндра с разрешением до 0,1 мм. На снимке обломок будет виден как темное пятно на фоне алюминиевого блока. КТ дает трехмерную модель, но требует демонтажа головки блока. Оба метода дороги и применяются только в условиях СТО, но гарантируют 100% точность локализации.
Последний вариант – частичная разборка двигателя. Снимите головку блока цилиндров и визуально осмотрите поршень и гильзу. Обломок может быть прижат к стенке, застрять в канавке поршневого кольца или лежать на днище. Если головка не снимается, попробуйте демонтировать масляный поддон и осмотреть цилиндр снизу через отверстие для слива масла. Этот способ трудоемкий, но исключает ошибки при определении положения фрагмента.
Пошаговая инструкция по извлечению обломка экстрактором
Подберите экстрактор с обратной резьбой диаметром на 0,2–0,3 мм меньше внутреннего диаметра обломка свечи. Для большинства дизельных двигателей (например, VW 1.9 TDI, BMW M57) подойдут экстракторы M6–M8 с шагом резьбы 1,0–1,25 мм. Просверлите в центре обломка отверстие глубиной 10–15 мм сверлом из быстрорежущей стали (HSS) диаметром на 0,5 мм меньше выбранного экстрактора. Используйте кондуктор или направляющую втулку, чтобы избежать смещения сверла – отклонение более 2° приведёт к поломке инструмента.
Вверните экстрактор в подготовленное отверстие с усилием 20–30 Н·м, используя вороток с трещоткой. Контролируйте момент затяжки динамометрическим ключом – превышение на 10 Н·м может вызвать разрушение обломка. Поворачивайте инструмент против часовой стрелки плавными рывками с амплитудой 30–45°, избегая резких движений. Если экстрактор проворачивается без извлечения обломка, увеличьте глубину сверления на 3–5 мм и повторите попытку. Для заклинивших фрагментов примените проникающую смазку (например, Liqui Moly LM-40) и выдержите 15–20 минут перед повторной попыткой.
Как использовать магнитный стержень для удаления мелких фрагментов
Введите стержень в отверстие под углом 30–45°, избегая резких движений. Если обломок не притягивается сразу, вращайте магнит вокруг оси на 1–2 оборота – это поможет захватить фрагмент за неровности. Для лучшего контакта используйте стержень с наконечником из мягкого металла (например, алюминия), который не повредит резьбу. При извлечении удерживайте инструмент строго вертикально, чтобы избежать соскальзывания обломка.
- Не применяйте магнит в отверстиях с остатками керамики – она не магнитится и может заклинить стержень.
- Если фрагмент застрял глубоко, используйте удлинитель для магнита или комбинируйте его с пинцетом с тонкими губками.
- После извлечения проверьте целостность резьбы метчиком М10×1,25 или М12×1,25 в зависимости от модели двигателя.
Для фиксации мелких частиц (менее 2 мм) нанесите на магнит тонкий слой консистентной смазки – она удержит обломок при извлечении. Храните стержень вдали от электронных устройств и металлических поверхностей, чтобы избежать размагничивания. При работе с дизельными двигателями учитывайте, что свечи накала часто изготавливаются из жаропрочных сплавов с низкой магнитной проницаемостью – в таких случаях эффективнее использовать вакуумный экстрактор.

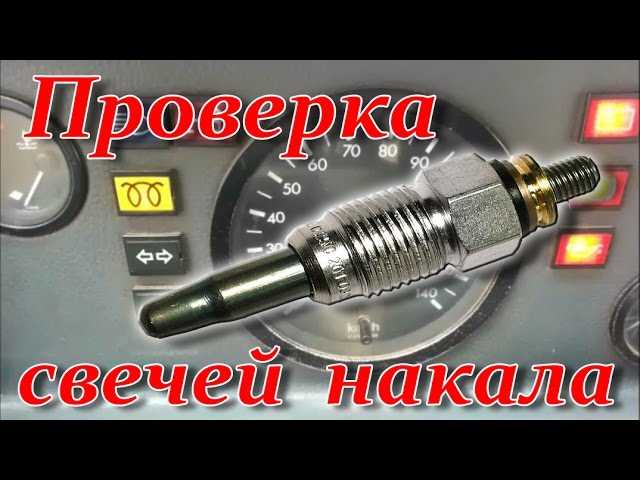

Что делать, если обломок застрял глубоко в резьбе
Если обломок свечи накала ушел в резьбу на глубину более 5–7 мм, стандартные методы извлечения (экстракторы, магниты) часто неэффективны. Первым шагом проверьте доступность обломка через отверстие: используйте эндоскоп с диаметром зонда 3–4 мм и подсветкой для оценки положения и состояния фрагмента. Если обломок виден, но не выступает над поверхностью, попробуйте захватить его тонкими щипцами с загнутыми губками (например, модели *Knipex 92 02 125*) или самодельным крючком из стальной проволоки Ø 1–1,5 мм, заточенным под углом 30–45°. Работайте при хорошем освещении, избегая резких движений – металл может раскрошиться.
При полном погружении обломка в резьбу (особенно в алюминиевых блоках) потребуется высверливание с последующим восстановлением резьбы. Алгоритм действий:
- Зафиксируйте блок двигателя, чтобы исключить вибрацию.
- Используйте сверло из быстрорежущей стали (HSS) диаметром на 0,2–0,3 мм меньше внутреннего диаметра резьбы свечи (для M10 – Ø 8,5–8,8 мм).
- Сверлите на малых оборотах (300–500 об/мин) с охлаждением керосином или специальным составом для алюминия (например, *Castrol Alusol*).
- После высверливания удалите остатки металла метчиком с левой резьбой или фрезой-экстрактором (например, *IRWIN 1897701*).
- Восстановите резьбу ремонтной вставкой (например, *Helicoil*) или увеличьте диаметр под следующий стандарт (M10 → M12).
Перед началом работ слейте охлаждающую жидкость и отсоедините топливную рампу, чтобы исключить попадание стружки в цилиндры.
Как избежать повреждения резьбы при извлечении детали
Перед началом работ прогрейте двигатель до 50–60°C – металл расширится, снизив риск заклинивания обломка. Используйте экстрактор с обратной резьбой диаметром на 0,2–0,3 мм меньше внутреннего диаметра свечи (например, для M10 берите экстрактор 9,7–9,8 мм). Вверните его на глубину не более 8–10 мм, прикладывая усилие строго по оси резьбы – отклонение даже на 5° увеличивает нагрузку на витки. Если экстрактор не входит, не увеличивайте крутящий момент выше 15 Н·м: высверлите обломок сверлом на 0,5 мм меньше диаметра резьбы, затем нарежьте новую резьбу метчиком.
Применяйте проникающую смазку типа WD-40 или жидкий ключ за 15–20 минут до демонтажа, но не заливайте её в цилиндр – пары могут воспламениться. Для фиксации экстрактора используйте динамометрический ключ с пределом 20–25 Н·м, чтобы избежать срыва резьбы. Если деталь не поддаётся, примените ударную отвёртку с регулируемой силой удара (настройте на 3–4 Дж) – вибрация разрушит окислы без деформации витков. После извлечения очистите резьбу метчиком-протяжкой, удаляя стружку и остатки смазки.
Проверка двигателя после успешного удаления обломка свечи
Первым шагом запустите двигатель на холостом ходу и прослушайте работу в течение 3–5 минут. Обратите внимание на посторонние шумы: металлический лязг, стук или неравномерное гудение могут указывать на оставшиеся фрагменты или повреждение резьбы в головке блока. Температура охлаждающей жидкости должна стабилизироваться в пределах 85–95°C, а давление масла – соответствовать заводским параметрам (обычно 1,5–4,5 бар на прогретом моторе). Если на приборной панели загорается индикатор «Check Engine», подключите диагностический сканер и считайте коды ошибок: P0380–P0384 часто связаны с неисправностями цепи свечей накала, а P0562 или P0563 – с падением напряжения в бортовой сети.
Проверьте герметичность системы охлаждения и смазки. Осмотрите место установки свечи на предмет подтекания масла или антифриза – даже микроскопические утечки могут привести к перегреву или масляному голоданию. Замерьте компрессию в цилиндре, откуда извлекался обломок: разница более 10% между цилиндрами (например, 12 и 10,8 бар) свидетельствует о повреждении поршневых колец или клапанов. Для дизельных двигателей критично проверить давление впрыска: при оборотах 2000 об/мин оно должно составлять 200–250 бар для систем Common Rail и 130–180 бар для насос-форсунок.
Снимите и осмотрите воздушный фильтр – наличие металлической стружки или алюминиевой пыли говорит о попадании обломков в впускной тракт. Замените моторное масло и фильтр вне зависимости от пробега: частицы металла ускоряют износ вкладышей и распредвала. Если двигатель работает неровно, проведите балансировку цилиндров с помощью осциллографа: разброс амплитуды сигнала более 0,2 В на холостом ходу указывает на неравномерное сгорание топлива или повреждение форсунки.
