Вакуумный усилитель тормозов (ВУТ) на ВАЗ 2109 – ключевой элемент тормозной системы, снижающий усилие на педали. Его работоспособность напрямую зависит от правильного подключения шланга, по которому поступает разрежение от впускного коллектора. Ошибка при монтаже приводит к падению эффективности торможения, увеличению хода педали и даже отказу системы.
Шланг вакуумного усилителя подключается к впускному коллектору через специальный штуцер, расположенный на задней стороне коллектора, ближе к блоку цилиндров. На ВАЗ 2109 с карбюраторным двигателем штуцер находится между 3-м и 4-м цилиндрами, на инжекторных моделях – аналогично, но с учетом конструктивных особенностей коллектора. Важно использовать оригинальный шланг с внутренним диаметром 6 мм и армированием, чтобы избежать его схлопывания под действием вакуума.
Перед подключением проверьте состояние штуцера на коллекторе: он не должен иметь трещин, заусенцев или следов масла. Если штуцер поврежден, замените его или установите ремонтную втулку. Шланг крепится хомутом с усилием 2–3 Н·м – перетяжка может повредить штуцер, а слабая затяжка приведет к подсосу воздуха. После монтажа запустите двигатель и проверьте герметичность соединения: при работающем моторе шланг должен оставаться упругим, без втягивания стенок.
Если после подключения педаль тормоза стала жесткой или требует большего усилия, проверьте наличие вакуума в системе. Для этого отсоедините шланг от ВУТ и приложите палец к его концу – при работающем двигателе должно ощущаться сильное всасывание. Отсутствие вакуума указывает на неисправность обратного клапана в шланге или проблемы с впускным коллектором. В таких случаях замените клапан или устраните подсос воздуха в коллекторе.

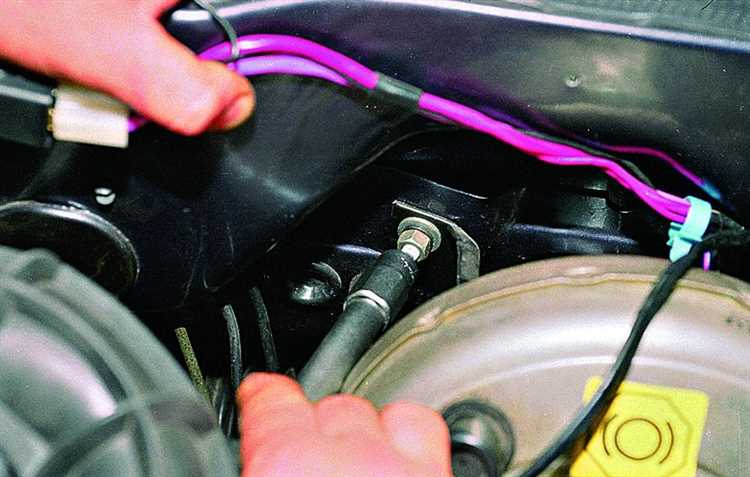

Где находится вакуумный усилитель тормозов на ВАЗ 2109
Вакуумный усилитель тормозов (ВУТ) на ВАЗ 2109 расположен в моторном отсеке, непосредственно между главным тормозным цилиндром и перегородкой салона. Он крепится к кронштейну педального узла четырьмя гайками М8 на шпильках. Для доступа к нему потребуется снять расширительный бачок омывателя и, при необходимости, демонтировать часть шумоизоляционного щитка. При осмотре обратите внимание на состояние резинового уплотнительного кольца на фланце ВУТ – его повреждение приводит к подсосу воздуха и снижению эффективности торможения.
Точное расположение ВУТ зависит от года выпуска автомобиля: на моделях до 1995 года он установлен ближе к левому крылу, а на более поздних версиях смещён к центру моторного отсека. Для проверки работоспособности отсоедините шланг от впускного коллектора, запустите двигатель и пережмите шланг пальцем – при исправном усилителе должно ощущаться сильное разрежение. Если разрежение слабое или отсутствует, проверьте герметичность шланга, обратного клапана и самого ВУТ.
Какой шланг соединяет усилитель с впускным коллектором
На ВАЗ 2109 вакуумный усилитель тормозов подключается к впускному коллектору через резиновый шланг с внутренним диаметром 6 мм. Этот шланг изготавливается из маслостойкой резины, так как подвергается воздействию паров бензина и масла, проникающих через систему вентиляции картера. Стандартная длина шланга – 400–450 мм, но при замене допускается использование аналогов с длиной до 500 мм без потери герметичности.
Шланг крепится к штуцеру на впускном коллекторе с помощью хомута типа «червяк» (размер 10–16 мм). На усилителе тормозов шланг фиксируется на металлическом патрубке диаметром 8 мм, который впрессован в корпус. При монтаже важно убедиться, что шланг не пережат и не имеет перегибов под острыми углами – это приводит к падению разрежения и ухудшению работы усилителя.
Для замены рекомендуется использовать шланги с маркировкой «ТУ 38.1051905-88» или аналоги от производителей «Балаковорезинотехника», «РТИ-Трейд». Дешевые китайские аналоги часто трескаются уже через 3–6 месяцев эксплуатации из-за низкой морозостойкости. Перед установкой шланг следует продуть воздухом, чтобы исключить наличие внутренних дефектов, которые могут вызвать подсос воздуха.
Признаки неисправности шланга: шипение при нажатии на педаль тормоза, «жесткая» педаль, плавающие обороты холостого хода. Если шланг порван или имеет трещины, его необходимо заменить немедленно – даже небольшой подсос воздуха снижает эффективность торможения. Для проверки герметичности можно использовать мыльный раствор: при работающем двигателе нанести его на места соединений – появление пузырей указывает на утечку.
При установке нового шланга рекомендуется обработать места соединений силиконовой смазкой для облегчения монтажа и предотвращения прилипания резины к металлу. Хомуты следует затягивать с усилием 2–3 Н·м – чрезмерная затяжка может повредить шланг, а слабая – привести к подсосу воздуха. После замены необходимо проверить работу усилителя: при заглушенном двигателе педаль должна быть «мягкой», а после запуска – «жесткой».
Шланг вакуумного усилителя не требует регулярного обслуживания, но его состояние стоит проверять каждые 15–20 тысяч километров, особенно перед зимним сезоном. Если автомобиль эксплуатируется в условиях повышенной запыленности или высоких температур, интервал проверки сокращается до 10 тысяч километров. При обнаружении малейших повреждений шланг подлежит замене – ремонт с помощью изоленты или герметиков неэффективен и опасен.
Пошаговая инструкция по подключению шланга к усилителю
Перед началом работ убедитесь, что двигатель остыл, а зажигание выключено. Шланг вакуумного усилителя тормозов ВАЗ 2109 подключается к впускному коллектору через штуцер, расположенный на задней стороне коллектора (со стороны салона). Для доступа к точке подключения снимите защитный кожух двигателя и отсоедините воздушный фильтр, открутив хомут крепления патрубка.
После освобождения доступа выполните следующие действия:
- Осмотрите шланг на предмет трещин, разрывов или затвердевания резины. При обнаружении дефектов замените его новым (артикул 2108-3510090 для оригинального шланга).
- Найдите штуцер на впускном коллекторе – это металлический патрубок диаметром 6 мм с резьбовым наконечником. Протрите его ветошью, удалив грязь и масло.
- Наденьте шланг на штуцер до упора, убедившись, что он сидит плотно. Затяните хомут крепления с помощью отвертки или ключа на 7 мм, избегая перетяжки, чтобы не повредить резину.
- Протяните шланг к вакуумному усилителю, расположенному на перегородке моторного отсека со стороны салона. Избегайте резких изгибов и контакта с подвижными деталями (например, тросиком газа).
Подключите второй конец шланга к штуцеру вакуумного усилителя. На корпусе усилителя штуцер обозначен стрелкой или надписью «VAC». Перед установкой смажьте внутреннюю поверхность шланга силиконовой смазкой для облегчения монтажа. Затяните хомут аналогично первому соединению. Проверьте отсутствие провисаний и защемлений шланга в моторном отсеке.
Запустите двигатель и проверьте герметичность соединений. Для этого нанесите мыльный раствор на места стыков – появление пузырей указывает на утечку вакуума. При обнаружении дефекта подтяните хомуты или замените шланг. Убедитесь, что педаль тормоза не проваливается и не требует чрезмерных усилий при нажатии. В случае неисправности проверьте целостность мембраны усилителя и состояние обратного клапана в шланге.
Типичные ошибки при подсоединении шланга и их последствия
Первая распространённая ошибка – подключение шланга вакуумного усилителя к впускному коллектору без проверки герметичности соединения. Даже микроскопические трещины или неплотная посадка на штуцер приводят к подсосу воздуха, что нарушает работу двигателя на холостом ходу. Обороты начинают «плавать», а ЭБУ фиксирует ошибку P0171 (бедная смесь). В запущенных случаях мотор глохнет при нажатии на педаль тормоза из-за резкого падения разряжения.
Вторая ошибка – использование шланга несоответствующего диаметра. Стандартный внутренний диаметр для ВАЗ 2109 – 6 мм. Установка шланга с меньшим сечением (например, 4 мм) ограничивает поток воздуха, снижая эффективность усилителя. Педаль тормоза становится «тяжёлой», особенно на высоких оборотах. Длительная эксплуатация в таком режиме приводит к преждевременному износу манжет главного тормозного цилиндра из-за повышенного усилия на привод.
Третья проблема – перепутывание штуцеров на впускном коллекторе. Шланг вакуумного усилителя должен подключаться к штуцеру, расположенному ближе к центру коллектора (на двигателях 2108–2111 – второй слева). Ошибочное подключение к штуцеру системы вентиляции картера или адсорбера вызывает нестабильную работу двигателя, повышенный расход топлива и появление масляных отложений в дроссельном узле. На карбюраторных версиях такая ошибка приводит к «плаванию» оборотов и затруднённому запуску.
Четвёртая ошибка – игнорирование состояния шланга. Трещины, потёртости или размягчение резины от масла и топлива становятся причиной постоянного подсоса воздуха. Симптомы: повышенные обороты холостого хода, рывки при разгоне, увеличенный расход топлива до 15–20%. Особенно опасно, если шланг перетирается о кромку капота или выпускной коллектор – это может вызвать возгорание под капотом. Замена шланга на силиконовый аналог (артикул 2108-3510090-01) решает проблему на 5–7 лет.
Последняя ошибка – затяжка хомутов без контроля момента. Слабая затяжка приводит к отсоединению шланга на ходу, что мгновенно выключает вакуумный усилитель. Педаль тормоза становится «каменной», а тормозной путь увеличивается в 2–3 раза. Чрезмерная затяжка деформирует шланг, сужая его просвет, или срезает штуцер коллектора. Рекомендуемый момент затяжки хомута – 1,5–2 Н·м. После установки обязательно проверьте отсутствие утечек с помощью мыльного раствора при работающем двигателе.
Как проверить герметичность соединения шланга с усилителем
Для проверки герметичности соединения шланга вакуумного усилителя ВАЗ 2109 потребуется мыльный раствор и компрессор или насос с манометром. Отсоедините шланг от впускного коллектора и подключите к его свободному концу насос. Создайте давление в системе до 0,5–0,7 бар, затем нанесите мыльный раствор на место стыка шланга с корпусом усилителя. Появление пузырей укажет на утечку воздуха – соединение негерметично. Если пузырей нет, проверьте шланг на наличие трещин или потертостей, особенно в местах изгибов.
При отсутствии компрессора используйте двигатель: запустите его на холостых оборотах, затем заглушите и прислушайтесь к шипению в районе соединения. Альтернативный метод – пережать шланг рукой при работающем двигателе: если обороты стабилизируются или изменятся, усилитель подсасывает воздух через неплотное соединение. Для точной диагностики замените шланг на заведомо исправный и повторите проверку.
Обратите внимание на хомуты: они должны быть затянуты с усилием 2–3 Н·м, без перекосов. Коррозия или деформация металлических штуцеров усилителя также могут стать причиной утечки. В таких случаях очистите поверхность штуцера мелкой наждачной бумагой (зернистость 400–600) и замените хомут на новый, соответствующий диаметру шланга (обычно 10–12 мм).
Какие инструменты нужны для замены или подключения шланга
Для работы с вакуумным шлангом ВАЗ 2109 потребуется минимальный набор инструментов, но их выбор зависит от состояния креплений и доступности узлов. Основной комплект включает:
- Ключ на 10 мм – для откручивания хомута на впускном коллекторе (если шланг фиксируется металлическим хомутом).
- Отвёртка с плоским жалом – для ослабления пластиковых хомутов или снятия защитных колпачков с штуцеров.
- Пассатижи – пригодятся для демонтажа закисших или деформированных хомутов, а также для удержания шланга при установке.
- Нож или кусачки – для обрезки повреждённого участка шланга, если требуется его укоротить.
- Фонарик – освещение подкапотного пространства, особенно в зоне вакуумного усилителя и впускного коллектора.
Дополнительно рекомендуется иметь под рукой силиконовую смазку или WD-40 – для обработки штуцеров перед установкой шланга, чтобы избежать заеданий. Если шланг меняется полностью, проверьте его длину: стандартный размер для ВАЗ 2109 – 50–60 см, внутренний диаметр – 6–8 мм. При подключении следите за герметичностью соединений – даже небольшой подсос воздуха приведёт к нестабильной работе двигателя.
Что делать, если шланг вакуумного усилителя ВАЗ 2109 поврежден или потерян
При повреждении или потере шланга вакуумного усилителя тормозов на ВАЗ 2109 первым делом определите его параметры: внутренний диаметр – 6 мм, внешний – 10 мм, длина – 500–600 мм. Подходящий аналог можно найти в магазинах автозапчастей по артикулу 2108-3510090 или заменить универсальным шлангом из маслобензостойкой резины с аналогичными размерами. Перед установкой проверьте целостность нового шланга: на нем не должно быть трещин, вздутий или расслоений. Замените хомуты на новые (подойдут червячные с диаметром 8–12 мм), так как старые часто деформируются при демонтаже.
Установите шланг, соблюдая правильное подключение: один конец – к штуцеру на впускном коллекторе (перед дроссельной заслонкой), второй – к вакуумному усилителю. Затяните хомуты с моментом 2–3 Н·м, избегая перетяжки, чтобы не повредить шланг. После монтажа запустите двигатель и проверьте отсутствие подсоса воздуха: при работающем моторе пережмите шланг – обороты должны упасть на 100–200 об/мин. Если этого не происходит, ищите утечку в местах соединений или на самом шланге.
Как влияет неправильное подключение на работу тормозной системы
Неправильное подключение шланга вакуумного усилителя на ВАЗ 2109 приводит к разгерметизации впускного коллектора. Это снижает разрежение, необходимое для работы усилителя, на 30–50%. В результате педаль тормоза становится «жесткой», а усилие нажатия увеличивается в 2–3 раза. При движении на скорости свыше 60 км/ч эффективность торможения падает на 15–25%, что критично при экстренном маневре.
Основные последствия ошибок при подключении:
- Повышенный расход топлива – до 0,8 л/100 км из-за нарушения смесеобразования.
- Нестабильные обороты холостого хода (плавают в диапазоне 500–1200 об/мин).
- Появление ошибки ЭБУ по бедной смеси (код 0171), если шланг подключен к нештатному штуцеру.
- Ускоренный износ тормозных колодок на 40% из-за неравномерного распределения усилия.
Если шланг подключен к штуцеру, не предназначенному для вакуумного усилителя, возможен подсос нефильтрованного воздуха. Это вызывает абразивный износ цилиндров и поршней двигателя, так как пыль и грязь попадают в камеру сгорания. В зимний период риск обмерзания дроссельной заслонки возрастает в 3 раза из-за конденсации влаги в неправильно подключенном контуре.
При полном отсоединении шланга или его повреждении тормозная система переходит в режим механического привода. Замедление автомобиля на сухом асфальте увеличивается на 30–40%, а на мокром покрытии – до 60%. Водитель вынужден прикладывать усилие до 120 кгс на педаль, что приводит к быстрой усталости и снижению контроля над автомобилем. В 70% случаев такая неисправность обнаруживается только после ДТП.
Для диагностики проверьте:
- Герметичность соединений – при работающем двигателе пережмите шланг: обороты должны упасть на 100–150 об/мин.
- Наличие трещин или перегибов – замените шланг, если его возраст превышает 5 лет.
- Соответствие штуцера – на ВАЗ 2109 он расположен на впускном коллекторе за карбюратором (для инжекторных моделей – на ресивере).
Используйте только оригинальные шланги с внутренним диаметром 6 мм и армированием – аналоги часто не выдерживают разрежение и схлопываются.
