Мотоблоки Штенли серии ST-6.5, ST-8, ST-10 и их модификации комплектуются механическим управлением дроссельной заслонкой через трос газа. Правильное подключение троса – залог плавной регулировки оборотов двигателя и предотвращения преждевременного износа деталей. Ошибки при монтаже приводят к заеданию троса, неполному открытию заслонки или обрыву оболочки, что снижает эффективность работы агрегата.
Трос газа на мотоблоках Штенли состоит из стального сердечника диаметром 1,2–1,5 мм, заключённого в полимерную оболочку с наружным диаметром 3,5–4 мм. Длина троса в сборе варьируется от 1,2 до 1,8 м в зависимости от модели. На концах установлены наконечники: цилиндрический (для крепления к рычагу карбюратора) и резьбовой (для фиксации на рукоятке управления). Перед установкой проверьте целостность оболочки и отсутствие перегибов сердечника – дефекты устраняются заменой троса.
Для подключения потребуются инструменты: ключ на 8 мм (для гайки крепления на карбюраторе), плоскогубцы (для регулировки натяжения), отвёртка крестовая (при наличии защитных кожухов). Работы проводите при выключенном двигателе и снятом кожухе карбюратора. На моделях ST-8 Pro и ST-10 HD доступ к рычагу дросселя осложнён – потребуется демонтаж воздушного фильтра. Запаситесь силиконовой смазкой для обработки оболочки троса после установки.
Ключевой момент – регулировка свободного хода троса. На рукоятке управления должен оставаться зазор 2–3 мм до начала движения рычага карбюратора. Превышение этого значения приведёт к неполному открытию заслонки, недостаток – к её самопроизвольному закрытию. Проверку проводите при работающем двигателе на холостых оборотах, корректируя натяжение гайкой на рукоятке. После завершения работ зафиксируйте контргайку и убедитесь в отсутствии люфта.

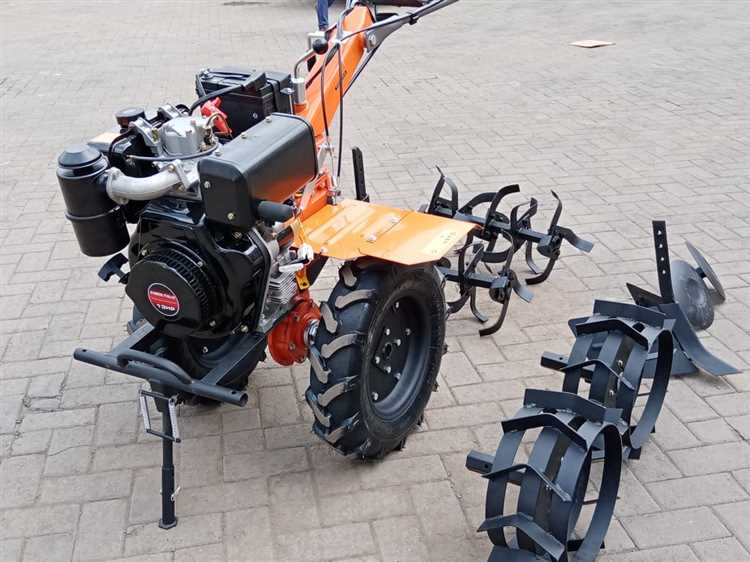

Подключение троса газа на мотоблоке Штенли: инструкция
Перед началом работы убедитесь, что мотоблок заглушен, а рычаг газа находится в положении «минимальные обороты». Снимите защитный кожух двигателя, открутив два винта на 10 мм с помощью ключа TORX T25. Найдите кронштейн крепления троса на карбюраторе – он расположен справа от дроссельной заслонки и обозначен меткой «Throttle». Вставьте наконечник троса в паз кронштейна до щелчка, затем зафиксируйте его стопорной шайбой, прижав плоскогубцами.
Протяните трос вдоль рамы мотоблока, избегая перегибов радиусом менее 5 см. Закрепите его пластиковыми хомутами через каждые 20–25 см, используя штатные отверстия на кронштейнах рамы. На рычаге управления газом (расположен на правой рукоятке) снимите резиновую заглушку, вставьте второй наконечник троса в регулировочный винт и затяните гайку на 8 мм до упора. Проверьте ход троса: при полном нажатии на рычаг дроссельная заслонка должна открываться на 90°, а при отпускании – возвращаться в исходное положение без заеданий. При необходимости отрегулируйте натяжение винтом на карбюраторе.
Необходимые инструменты и материалы для подключения троса
Для корректного подключения троса газа на мотоблоке Штенли потребуются инструменты, адаптированные под конструкцию креплений и специфику узлов. Основной набор включает:
- Ключ накидной 10 мм – для фиксации наконечника троса на карбюраторе (резьба M6).
- Отвёртка с плоским шлицем 3 мм – для регулировки зажима на рычаге дроссельной заслонки.
- Пассатижи с узкими губками – для сжатия стопорных колец на оболочке троса.
- Шестигранник 4 мм – при наличии винтов с внутренним шестигранником в механизме газа.
- Ножницы по металлу или бокорезы – для обрезки излишков троса с точностью до 1 мм.
Дополнительно пригодится динамометрический ключ с диапазоном 2–5 Н·м, если требуется соблюдать момент затяжки крепёжных элементов. Избегайте использования разводных ключей – они могут деформировать грани наконечников.
Материалы для подключения ограничиваются расходными компонентами, обеспечивающими надёжность соединений. В список входят:
- Трос газа в сборе с оболочкой – оригинальный артикул ST-450-12 или аналог с внутренним диаметром оболочки 2,5 мм и длиной 1,2 м.
- Смазка на основе дисульфида молибдена (например, Molykote G-4700) – для обработки внутренней поверхности оболочки перед установкой.
- Термоусадочная трубка диаметром 4 мм – для защиты мест обрезки троса от влаги и истирания.
- Стопорные кольца (2 шт.) – подбираются по диаметру оболочки троса (обычно 3,5–4 мм).
При отсутствии оригинального троса проверяйте совместимость по типу наконечников: на мотоблоках Штенли используются наконечники с резьбой M6 и шагом 1,0 мм. Избегайте тросов с пластиковыми наконечниками – они не выдерживают вибрационные нагрузки.
Для диагностики и настройки после установки потребуются:
- Тестер холостого хода – мультиметр с функцией измерения частоты вращения (диапазон 0–3000 об/мин).
- Линейка металлическая 150 мм – для контроля свободного хода троса (норма – 2–4 мм).
- Ветошь без ворса – для удаления излишков смазки с поверхностей карбюратора.
Работайте в хорошо освещённом помещении: минимальная освещённость – 300 люкс. При регулировке троса используйте только заводские метки на рычаге дроссельной заслонки – они нанесены лазерной гравировкой и соответствуют положениям «закрыто» и «полный газ».
Пошаговая разборка узлов мотоблока перед установкой троса
Отсоедините аккумуляторную батарею, если она предусмотрена конструкцией мотоблока Штенли. Для этого снимите клеммы, начиная с минусовой, чтобы исключить короткое замыкание. На моделях с ручным запуском этот шаг можно пропустить, но обязательно убедитесь, что двигатель заглушен и остыл. Проверьте наличие остаточного давления в топливной системе – при необходимости сбросьте его, отсоединив топливопровод от карбюратора и слив бензин в емкость.
Демонтируйте защитный кожух двигателя, открутив 4–6 болтов крепления ключом на 10 или 13 мм в зависимости от модификации. На некоторых версиях Штенли кожух фиксируется пластиковыми защелками – аккуратно подденьте их отверткой, чтобы не сломать. Отложите кожух в сторону вместе с крепежом, чтобы не потерять мелкие детали. Осмотрите внутренние элементы на предмет загрязнений: удалите пыль и масло с поверхностей ветошью, смоченной в бензине.
Снимите воздушный фильтр, открутив барашковую гайку или отстегнув зажимы. На мотоблоках Штенли с двигателем Lifan или аналогичным фильтр часто крепится на патрубке карбюратора – потяните его на себя, предварительно ослабив хомут. Если фильтр загрязнен, замените его или промойте в керосине, затем просушите. Отсоедините тягу дроссельной заслонки от карбюратора, нажав на фиксатор и вытащив штифт – это освободит доступ к месту крепления троса.
Открутите гайку крепления рычага газа на рукоятке мотоблока ключом на 8 мм. Снимите рычаг вместе с пружиной, запомнив их положение для последующей сборки. Если трос ранее был установлен, извлеките его из оболочки, потянув за наконечник – на моделях Штенли оболочка часто фиксируется пластиковым зажимом на раме. Проверьте состояние оболочки: трещины или перегибы требуют замены, иначе трос будет заедать.
Крепление троса газа к рычагу управления дроссельной заслонкой
На мотоблоке Штенли рычаг дроссельной заслонки расположен на правой стороне карбюратора, закреплён на оси с помощью стопорного кольца. Перед установкой троса убедитесь, что рычаг свободно перемещается в диапазоне 0–90 градусов без заеданий. Если наблюдается сопротивление, смажьте ось силиконовой смазкой или очистите от грязи.
Трос газа фиксируется к рычагу через штатное отверстие диаметром 3,2 мм. Вставьте наконечник троса в отверстие, предварительно сняв пластиковую заглушку, если она установлена. Для надёжной фиксации используйте металлическую шайбу с внутренним диаметром 3,5 мм и гровер – это предотвратит самопроизвольное ослабление крепления при вибрации.
При подключении троса оставьте запас длины 10–15 мм между наконечником и рычагом в положении «полный газ». Это компенсирует растяжение троса в процессе эксплуатации. Излишнее натяжение приведёт к неполному закрытию заслонки на холостом ходу, что вызовет повышенные обороты двигателя.
После установки проверьте синхронность движения рычага и рукоятки газа на руле. При повороте рукоятки на 30% рычаг дроссельной заслонки должен отклоняться на 25–30 градусов. Если наблюдается рассогласование, отрегулируйте длину троса с помощью резьбового наконечника на рулевой стойке.
Для защиты троса от перетирания используйте пластиковую втулку в месте прохода через металлические кронштейны. Закрепите трос к раме мотоблока пластиковыми хомутами с шагом 200–250 мм, избегая резких изгибов радиусом менее 50 мм. Это продлит срок службы троса и предотвратит его обрыв.
После завершения монтажа запустите двигатель и проверьте работу дроссельной заслонки на всех режимах. Рычаг должен плавно возвращаться в исходное положение при отпускании рукоятки газа. Если возврат замедлен, ослабьте натяжение троса на 1–2 оборота резьбового наконечника.
Регулировка натяжения троса для корректной работы двигателя
Натяжение троса газа на мотоблоке Штенли критически влияет на отклик двигателя и стабильность оборотов. Слабое натяжение приводит к запаздыванию реакции на ручку газа, избыточное – к самопроизвольному увеличению оборотов или рывкам. Оптимальный зазор между оболочкой троса и его внутренним сердечником должен составлять 1–2 мм при полностью отпущенной ручке газа. Проверку проводите на холодном двигателе, предварительно отсоединив трос от карбюратора.
Для регулировки используйте контргайку на кронштейне крепления троса к карбюратору. Ослабьте её на 1–1,5 оборота ключом на 10 мм, затем вращайте регулировочный винт по часовой стрелке для увеличения натяжения или против – для уменьшения. После каждого поворота проверяйте свободный ход ручки газа: при правильной настройке она должна возвращаться в исходное положение без заеданий, а двигатель – устойчиво работать на холостых оборотах (1200–1500 об/мин для мотоблоков Штенли с двигателями Lifan 168F-2).
Если после регулировки трос провисает при нагреве двигателя, замените его на армированный с тефлоновым покрытием. Стандартный трос Штенли имеет диаметр 1,8 мм и длину 1,2 м – отклонения от этих параметров приведут к некорректной работе. При установке нового троса смажьте его внутренний сердечник силиконовой смазкой, избегая попадания на оболочку, чтобы предотвратить прилипание пыли.
Проверка натяжения в динамике: запустите двигатель и плавно нажимайте на ручку газа. Обороты должны увеличиваться равномерно, без провалов или резких скачков. Если при 50% хода ручки обороты не достигают 2500 об/мин (для режима средней нагрузки), подтяните трос на 1/4 оборота регулировочного винта. При превышении 3000 об/мин на том же ходе – ослабьте натяжение.
Особое внимание уделите фиксации троса в ручке газа. На мотоблоках Штенли используется пластиковый зажим с винтом М4 – при его ослаблении трос смещается, нарушая настройку. Затягивайте винт с усилием 1,5–2 Н·м, используя динамометрическую отвёртку. После фиксации проверьте, что ручка газа не имеет люфта в крайних положениях.
В таблице ниже приведены характерные неисправности, связанные с неправильным натяжением троса, и способы их устранения:
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Двигатель глохнет при отпускании ручки газа | Избыточное натяжение, дроссельная заслонка не закрывается полностью | Ослабить трос на 1/2 оборота регулировочного винта |
| Рывки при увеличении оборотов | Провисание троса, заедание сердечника в оболочке | Заменить трос, смазать или очистить оболочку |
| Самопроизвольное увеличение оборотов | Трос заклинивает в ручке газа или кронштейне | Проверить фиксацию, очистить направляющие каналы |
При регулировке на открытом воздухе учитывайте температурные условия. В холодную погоду (-5°C и ниже) допускается увеличение натяжения на 10–15% от номинального значения, так как металл троса сжимается. В жару (+30°C и выше) наоборот – ослабьте натяжение на 5–10%, чтобы компенсировать тепловое расширение.
После завершения регулировки зафиксируйте контргайку с усилием 8–10 Н·м. Проверьте работу двигателя под нагрузкой: при вспашке или транспортировке груза обороты не должны падать более чем на 200 об/мин от установленного значения. Если стабильность не достигается, осмотрите карбюратор на предмет загрязнения жиклёров или износа дроссельной заслонки.
