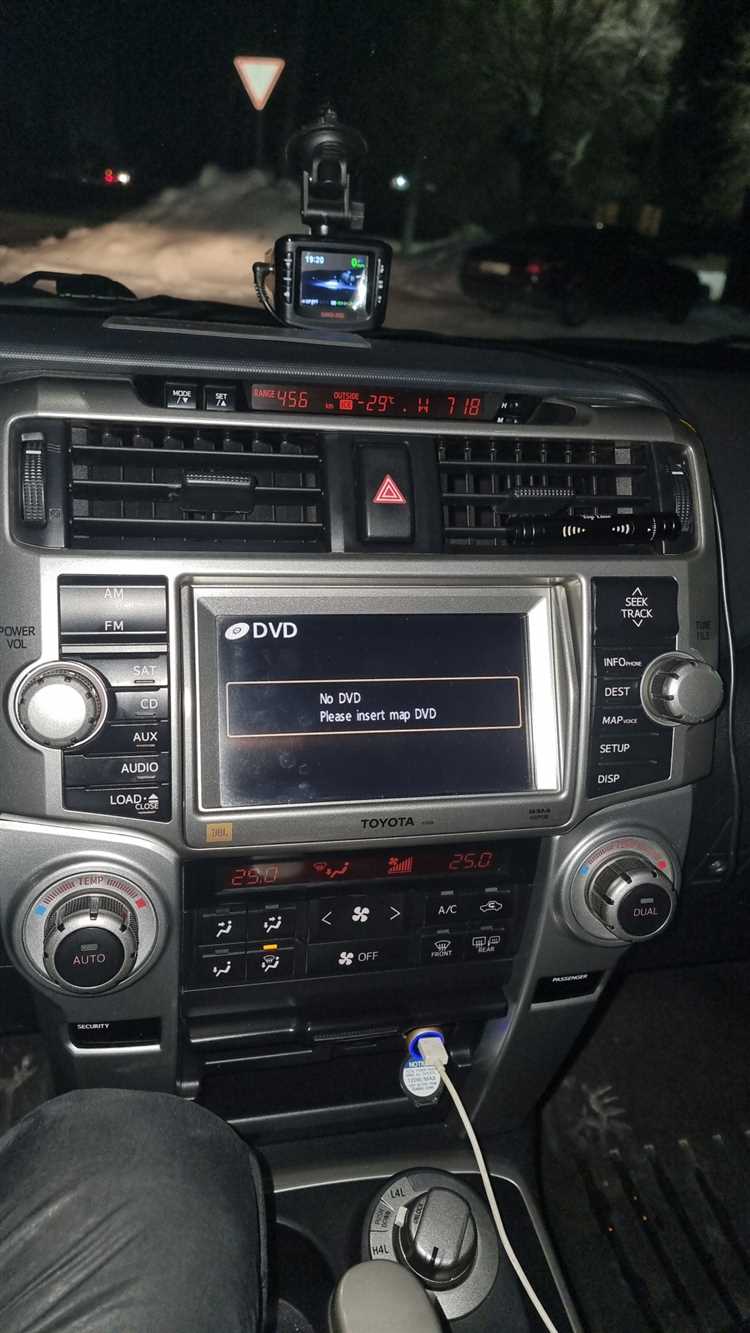

Магнитола в Toyota 4Runner 130 кузова (2003–2009 годы выпуска) крепится по заводской схеме с использованием металлических фиксаторов и пластиковых клипс. Стандартный блок – 2-DIN с рамкой под размер 180×100 мм, но встречаются модификации с 1-DIN или нестандартными креплениями после установки сторонних головных устройств. Перед началом работ отключите аккумулятор: клемму «минус» – это исключит короткое замыкание при случайном касании проводки.
Для демонтажа потребуются инструменты: пластиковые монтажные лопатки (2–3 шт.), крестовая отвёртка PH2 и торцевой ключ на 10 мм (если магнитола закреплена болтами). Избегайте металлических инструментов – они царапают пластик панели. Начинайте с нижней части центральной консоли: под магнитолой расположены два винта под заглушками (их легко поддеть лопаткой). После их выкручивания потяните рамку на себя – она снимется с защёлок.
Следующий этап – отсоединение разъёмов. На задней панели магнитолы находятся два основных штекера: ISO-коннектор (питание, динамики) и антенный разъём. Если установлен переходник на USB/AUX, отключите и его. У моделей с навигацией или камерой заднего вида может быть дополнительный 8-пиновый разъём – его тоже нужно отсоединить. Потяните фиксаторы разъёмов вниз или в сторону (зависит от типа) и аккуратно выньте провода.
Последний шаг – извлечение магнитолы из шахты. В заводской комплектации она удерживается четырьмя металлическими зажимами по бокам. Чтобы их отпустить, вставьте пластиковые лопатки в щели между корпусом и панелью, надавите на зажимы и одновременно потяните магнитолу на себя. Если блок не поддаётся, проверьте, не осталось ли незамеченных винтов или скрытых креплений под декоративными накладками. При установке новой магнитолы повторите процесс в обратном порядке, убедившись, что все разъёмы надёжно зафиксированы.

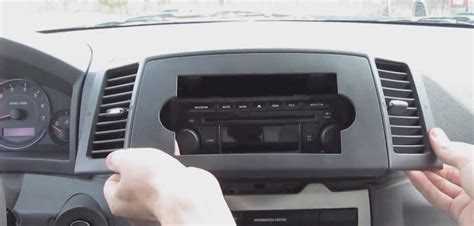

Какие инструменты понадобятся для демонтажа магнитолы
Для снятия магнитолы в Toyota 4Runner 130 кузова потребуются специальные пластиковые клипсы-ключи. Это фирменные инструменты Toyota с каталожным номером 00002-00040 или аналоги от сторонних производителей, например, Dynamat или Scosche. Они вставляются в пазы по бокам панели магнитолы, чтобы отжать фиксаторы без повреждения пластика. Без них демонтаж превратится в борьбу с защелками, что часто приводит к сколам или трещинам на облицовке.
Отвертка с плоским шлицем шириной 5–7 мм пригодится для поддевания декоративных накладок, если они сидят плотно. Важно использовать инструмент с тонким жалом, чтобы не повредить лакокрасочное покрытие или хромированные элементы. В некоторых случаях может потребоваться крестовая отвертка PH2 для откручивания винтов крепления центральной консоли, если магнитола интегрирована в нестандартный корпус.
Набор торцевых головок или ключ на 10 мм нужен для отсоединения клеммы аккумулятора перед началом работ. Это обязательный шаг, чтобы избежать короткого замыкания при отключении разъемов магнитолы. Если в автомобиле установлена дополнительная сигнализация или блок управления, отключение питания предотвратит сброс настроек и возможные ошибки в электронике.
Мультиметр с функцией прозвонки поможет проверить целостность проводки после демонтажа, особенно если магнитола не включается после установки. Достаточно измерить напряжение на контактах разъема ISO: на проводе желтого цвета должно быть +12 В при включенном зажигании, а на красном – постоянное питание. Это исключит ошибки при подключении новой аппаратуры.
Антистатический браслет или перчатки снизят риск повреждения электронных компонентов магнитолы статическим электричеством. Особенно актуально при работе в сухом помещении или зимой, когда накопление заряда на теле может вывести из строя микросхемы. Если браслета нет, достаточно периодически касаться металлических частей кузова автомобиля для снятия заряда.
Фонарик с узким лучом или налобный светодиодный осветитель облегчит работу в труднодоступных местах за панелью. В Toyota 4Runner 130 кузова пространство за магнитолой ограничено, а провода и разъемы часто скрыты в тени. Дополнительно пригодится зеркало на гибкой ножке для осмотра задней части устройства без полного снятия панели.
Как снять декоративную рамку вокруг магнитолы без повреждений
На Toyota 4Runner в 130 кузове декоративная рамка магнитолы крепится на пластиковых защелках по периметру. Основные точки фиксации расположены в верхней части (2 защелки), по бокам (по 1–2 с каждой стороны) и снизу (1–2 защелки). Для безопасного демонтажа потребуется пластиковая лопатка или тонкая отвертка, обернутая изолентой, чтобы не поцарапать панель. Начинайте с нижнего края: аккуратно подденьте рамку в районе центрального воздуховода, затем постепенно переходите к боковым и верхним защелкам.
Избегайте резких движений – пластик рамки хрупкий, особенно при низких температурах. Если защелки не поддаются, проверьте наличие скрытых винтов под кнопками климат-контроля или пепельницей (в зависимости от комплектации). В некоторых случаях рамка дополнительно фиксируется металлическими скобами, которые нужно отжать пальцами или плоскогубцами с узкими губками. Не тяните рамку на себя, пока не убедитесь, что все защелки освобождены – это предотвратит поломку креплений.
- Отключите клемму аккумулятора перед началом работ, чтобы избежать случайного срабатывания подушек безопасности.
- Используйте фонарик для осмотра зазоров между рамкой и панелью – это поможет определить точное расположение защелок.
- Если рамка сидит плотно, прогрейте ее феном (температура не выше 60°C) для размягчения пластика.
- После снятия осмотрите защелки на предмет трещин – при необходимости замените их на новые (артикул креплений для 130 кузова: 55910-35010).
Где находятся крепёжные клипсы магнитолы и как их отсоединить
В Тойота 4раннер 130 кузова крепёжные клипсы магнитолы расположены по периметру лицевой панели устройства. Основные точки фиксации – верхняя и нижняя кромки, а также боковые стороны. На верхней части панели клипсы часто скрыты под декоративной накладкой, которую нужно аккуратно поддеть пластиковой лопаткой или плоской отвёрткой, обёрнутой тканью. Нижние клипсы обычно находятся за съёмной рамкой, удерживаемой на защёлках.
Для отсоединения клипс потребуется специальный инструмент – съёмник для магнитол или набор пластиковых клиньев. Вставьте инструмент в зазор между панелью магнитолы и центральной консолью, начиная с нижнего края. Плавно надавите, чтобы высвободить первую клипсу, затем переходите к следующей. Избегайте резких движений: клипсы изготовлены из хрупкого пластика и могут сломаться при чрезмерном усилии.
Боковые клипсы часто крепятся к металлическим направляющим. Чтобы их отсоединить, потяните магнитолу на себя, одновременно нажимая на защёлки сбоку. Если устройство не поддаётся, проверьте наличие дополнительных винтов под заглушками – в некоторых модификациях они расположены по углам панели. После высвобождения всех клипс магнитола останется держаться только на разъёмах, которые нужно отсоединить, нажав на фиксаторы.
Важно: перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания. Если клипса сломалась, замените её на аналогичную (артикул 75467-35010 для оригинальных деталей). При установке магнитолы обратно убедитесь, что все клипсы защёлкнулись до характерного щелчка – это гарантирует надёжную фиксацию.
Как правильно отключить разъёмы питания и антенны
Перед отсоединением разъёмов на магнитоле Toyota 4Runner в кузове 130 убедитесь, что зажигание выключено. Основной разъём питания (обычно 16- или 20-контактный) расположен на задней панели устройства – его легко идентифицировать по характерной форме и фиксатору. Нажмите на пластиковый язычок фиксатора большим пальцем, одновременно потянув разъём на себя. Если сопротивление сильное, проверьте, не зацепился ли провод за корпус – в 130 кузове часто встречаются зажимы, удерживающие жгут.
Антенный разъём – это тонкий коаксиальный кабель с металлическим наконечником, вкручивающийся в гнездо на магнитоле. Вращайте его против часовой стрелки до щелчка, затем аккуратно вытяните. Не тяните за кабель – только за наконечник, иначе можно повредить внутренний проводник. Если разъём «прикипел», используйте плоскую отвёртку, чтобы слегка расшатать его, но не прилагайте чрезмерных усилий – резьба пластиковая и легко ломается.
В некоторых модификациях 4Runner (особенно с навигацией) может присутствовать дополнительный разъём для камеры заднего вида или GPS-модуля. Он отличается меньшим размером и часто имеет 4–8 контактов. Отсоединяйте его так же, как основной разъём питания: нажмите на фиксатор и потяните. Если магнитола подключена через ISO-адаптер, сначала отключите его от штатной проводки, чтобы избежать случайного короткого замыкания при демонтаже.
После отсоединения разъёмов временно закрепите их на жгуте проводов скотчем или пластиковым хомутом. Это предотвратит случайное повреждение контактов при извлечении магнитолы и упростит обратную установку. Особое внимание уделите антенному кабелю – его легко пережать или перегнуть, что приведёт к ухудшению приёма сигнала. Если кабель слишком короткий, не растягивайте его, а аккуратно снимите с креплений на кузове.
Перед повторным подключением разъёмов осмотрите контакты на предмет окисления или загрязнений. При необходимости очистите их спиртовой салфеткой или ластиком. Убедитесь, что все фиксаторы защёлкнулись до конца – неплотное соединение может вызвать сбои в работе магнитолы или даже выход из строя предохранителя. Если после установки устройство не включается, проверьте сначала разъёмы, а не проводку: в 80% случаев проблема кроется именно в них.
Какие трудности могут возникнуть при извлечении магнитолы
Первая проблема – заклинившие фиксаторы. В Toyota 4Runner 130 кузова магнитола крепится на металлических пружинных защёлках, расположенных по бокам. Со временем они окисляются или деформируются, особенно если автомобиль эксплуатировался в условиях повышенной влажности. При попытке вытащить устройство без предварительной обработки фиксаторы могут не отщёлкнуться, а сломаться. Рекомендуется использовать проникающую смазку (например, WD-40) за 10–15 минут до демонтажа, а также аккуратно поддевать защёлки пластиковыми клиньями, избегая резких движений.
Вторая сложность – скрытые винты под декоративными накладками. В некоторых модификациях 4Runner 130 кузова магнитола дополнительно фиксируется одним или двумя винтами под пластиковой рамкой климат-контроля или центральной консолью. Если их не обнаружить, попытки вытащить устройство приведут к повреждению облицовки. Перед началом работ необходимо тщательно осмотреть зону вокруг магнитолы на наличие заглушек или съёмных панелей – винты часто прячутся под ними.
Третья трудность – жёсткая посадка разъёмов питания и антенны. Штекеры в Toyota 4Runner 130 кузова имеют плотную фиксацию, а провода могут быть пережаты или приклеены к корпусу магнитолы изолентой. При резком рывке есть риск оборвать контакты или повредить разъём. Чтобы избежать этого, нужно сначала отсоединить все провода, нажав на фиксаторы штекеров, а затем аккуратно вытягивать их, придерживая рукой. Если разъём не поддаётся, можно слегка нагреть его феном – пластик станет эластичнее.
Четвёртая проблема – нестандартные ключи для извлечения. В некоторых случаях магнитола блокируется штатным иммобилайзером или требует специального ключа для снятия. Если автомобиль оснащён системой защиты от кражи, попытка демонтажа без ввода кода приведёт к блокировке устройства. Перед началом работ необходимо уточнить наличие защитного кода (обычно указан в сервисной книжке или на наклейке в бардачке) и подготовить его. В противном случае потребуется обращение к дилеру для разблокировки.
Пятая сложность – хрупкость пластиковых элементов панели. Центральная консоль 4Runner 130 кузова выполнена из тонкого пластика, который легко трескается при неосторожном обращении. Особенно уязвимы углы и места крепления защёлок. Чтобы минимизировать риск повреждений, следует использовать специальные пластиковые лопатки для демонтажа, а не отвёртки или металлические инструменты. Если панель не поддаётся, лучше прогреть её феном – это снизит вероятность появления трещин.
Шестая трудность – запутанная проводка. В старых моделях 4Runner провода могут быть перепутаны или дополнительно зафиксированы стяжками, что усложняет отсоединение. Особенно часто это встречается в автомобилях с установленным послепродажным оборудованием. Перед демонтажем рекомендуется сфотографировать расположение всех разъёмов и проводов, чтобы не перепутать их при обратной установке. Если провода слишком короткие, их можно временно удлинить с помощью переходников.
Седьмая проблема – отсутствие документации. В руководствах по эксплуатации Toyota 4Runner 130 кузова часто не указаны нюансы демонтажа магнитолы, особенно для рестайлинговых версий. Если стандартные методы не срабатывают, стоит поискать схемы разборки на профильных форумах или в видеороликах от владельцев аналогичных моделей. В крайнем случае можно обратиться к электрической схеме автомобиля – она поможет определить расположение скрытых креплений и разъёмов.
Как обойти блокировку магнитолы при отключении аккумулятора
На магнитолах Toyota 4Runner 130 кузова после отключения аккумулятора часто срабатывает защитная блокировка, требующая ввода кода. Стандартный заводской код для большинства моделей – 1234 или 0000, но если он не подходит, проверьте наклейку на корпусе магнитолы или документацию к автомобилю. Если код утерян, его можно восстановить через дилерский центр Toyota, предоставив VIN-номер и подтверждение владения авто. Альтернативный способ – использование специализированных программ, таких как Toyota Radio Code Calculator, но для этого потребуется серийный номер магнитолы, который можно найти на наклейке под панелью или после демонтажа устройства.
Если код ввести не удается, попробуйте обнулить память магнитолы, удерживая кнопки 1 и 6 (или 1 и 4) при включении питания. На некоторых моделях помогает временное подключение аккумулятора напрямую к клеммам магнитолы (минуя автомобильную сеть) с последующим вводом кода. Избегайте многократных неверных попыток – после 3–5 ошибок устройство может заблокироваться на несколько часов. В крайнем случае обратитесь к автоэлектрику: профессионалы используют программаторы для сброса защиты без потери данных.
Чтобы избежать блокировки в будущем, перед отключением аккумулятора запишите код или подключите резервное питание к магнитоле через разъем ACC (например, с помощью 9-вольтовой батарейки типа «Крона»). Некоторые владельцы устанавливают переключатель на провод постоянного питания магнитолы, позволяющий сохранять настройки при снятии аккумулятора. Если планируете замену магнитолы, выбирайте модели с поддержкой CAN-шины, которые реже блокируются при сбоях питания.
Как установить магнитолу обратно после демонтажа
Перед установкой проверьте целостность разъемов ISO и антенного кабеля. Если на контактах обнаружены окислы, зачистите их ластиком или специальным спреем для электроники. Подключите разъемы к магнитоле в следующем порядке: сначала основной штекер питания (обычно желтый и красный провода), затем разъем динамиков (серый, зеленый, фиолетовый, белый), после – антенну. Убедитесь, что провода не пережаты и не касаются металлических частей кузова, чтобы избежать короткого замыкания.
- Вставьте магнитолу в шахту до упора, придерживая за края рамки. Если магнитола не фиксируется, проверьте положение направляющих пазов – они должны совпадать с пазами в панели.
- Надавите на лицевую панель с усилием до щелчка замков. Для моделей с выдвижным экраном убедитесь, что механизм не заклинило.
- Включите зажигание и проверьте работу магнитолы: звук на всех динамиках, прием радиостанций, подсветку. Если экран не загорается, отключите аккумулятор на 5 минут и повторите попытку.
- Установите декоративную рамку, защелкнув ее по периметру. При наличии клипс зафиксируйте их плоскогубцами.
Что делать, если магнитола застряла в панели
Первым шагом оцените тип крепления магнитолы в Toyota 4Runner 130 кузова. В большинстве случаев используется стандартный ISO-разъем с боковыми фиксаторами, но иногда встречаются модели с дополнительными защелками или винтами. Проверьте наличие видимых крепежных элементов: если их нет, магнитола удерживается пружинными зажимами, которые нужно аккуратно отжать.
Если магнитола не поддается, не прилагайте чрезмерных усилий – это может повредить пластиковые защелки или саму панель. Вместо этого возьмите тонкую пластиковую лопатку (или обернутую изолентой отвертку) и аккуратно подденьте рамку по периметру. Начинайте с нижней части, где зазоры обычно шире, и постепенно переходите к боковым сторонам.
В некоторых случаях причиной застревания становится окисление металлических фиксаторов или деформация пластиковых направляющих. Осмотрите крепления на наличие ржавчины или заусенцев. Если обнаружены следы коррозии, обработайте их WD-40 или аналогичным средством, подождите 5–10 минут и повторите попытку извлечения.
Если магнитола застряла из-за перекоса, попробуйте слегка покачать ее из стороны в сторону, одновременно тяня на себя. Не используйте рычаги с острыми краями – это может поцарапать панель или повредить внутренние компоненты. Для равномерного распределения усилия оберните руки мягкой тканью или используйте резиновые перчатки.
При отсутствии результата проверьте, не мешает ли что-то с обратной стороны панели. В 4Runner 130 кузова часто встречаются дополнительные жгуты проводов или кронштейны, которые могут упираться в корпус магнитолы. Снимите центральную консоль или бардачок, чтобы получить доступ к задней части устройства и освободить возможные помехи.
Если все методы не сработали, демонтируйте панель приборов полностью. Для этого отсоедините отрицательную клемму аккумулятора, снимите декоративные накладки и открутите крепежные винты (обычно 4–6 штук). После этого панель можно будет снять вместе с магнитолой, что даст возможность осмотреть крепления с обратной стороны и устранить проблему.
В крайнем случае, если магнитола повреждена или заклинила намертво, обратитесь к специалисту. Попытки грубого демонтажа могут привести к обрыву проводки, повреждению CAN-шины или выходу из строя блока управления. Стоимость профессионального извлечения обычно не превышает 1500–2500 рублей, что дешевле ремонта последствий неквалифицированного вмешательства.
Как проверить работоспособность магнитолы после установки
Подключите аккумулятор и включите зажигание. Нажмите кнопку Power или SRC – экран должен загореться через 2–3 секунды. Проверьте все источники сигнала: FM/AM-радио (переключите частоты кнопками TUNE или SEEK), USB (подключите флешку с аудиофайлами формата MP3/WMA), AUX (если есть разъем – подайте сигнал с телефона). Убедитесь, что звук воспроизводится без хрипов, задержек или одностороннего пропадания. Если магнитола поддерживает Bluetooth, выполните сопряжение с телефоном и проверьте качество звука при звонке и воспроизведении музыки.
Проверьте дополнительные функции:
- Навигация (если предусмотрена) – запустите приложение и дождитесь загрузки карт, убедитесь в корректном отображении GPS-сигнала.
- Громкость и эквалайзер – увеличьте громкость до 70–80% и проверьте регулировку низких/высоких частот.
- Камера заднего вида (при наличии) – включите заднюю передачу, изображение должно появиться на экране без артефактов и задержек.
- CAN-шина (для штатных систем) – проверьте отображение данных о расходе топлива, пробеге и температуре двигателя, если магнитола интегрирована с бортовым компьютером.
При обнаружении неполадок отключите питание, перепроверьте подключение разъемов ISO или жгута проводов – особенно контакты +12V (желтый), GND (черный) и ACC (красный). Если проблема сохраняется, протестируйте магнитолу на другом автомобиле или с другим аккумулятором.
