Панель приборов Форд Мондео 4 (2007–2014 гг.) – сложный узел, требующий аккуратности при демонтаже. В отличие от более ранних моделей, здесь используется интегрированный блок с CAN-шиной, что усложняет работу без предварительной подготовки. Перед началом отключите аккумулятор, чтобы избежать короткого замыкания или сброса настроек бортового компьютера. Для разборки потребуются: торцевые ключи на 7 и 10 мм, пластиковые монтажные лопатки, отвёртка с плоским шлицем (3 мм) и крестовая PH2.
Первый этап – снятие верхней накладки рулевой колонки. Она крепится на двух скрытых защёлках под рулём и двух винтах под декоративной заглушкой. Отсоедините разъём подушки безопасности водителя, предварительно убедившись, что зажигание выключено. Далее демонтируйте кожух рулевой колонки: нижняя часть фиксируется тремя винтами, верхняя – двумя защёлками. Будьте осторожны с проводкой – она часто пережимается при небрежном обращении.
Следующий шаг – отсоединение центральной консоли. Начните с блока климат-контроля: подденьте пластиковые заглушки по бокам и выкрутите два винта. Аккуратно отсоедините разъёмы кнопок и датчиков. Затем снимите магнитолу: в Мондео 4 используется стандартное крепление ISO, но для доступа к задней части потребуется демонтировать декоративную рамку. Она держится на четырёх защёлках – две сверху, две снизу. Не тяните за провода антенны: они легко ломаются.
Для доступа к панели приборов открутите два винта под дефлекторами обдува и четыре винта по периметру комбинации приборов. Панель фиксируется на направляющих, поэтому тяните её строго на себя, избегая перекосов. Отсоедините три разъёма: основной (24-контактный), разъём подсветки и датчик дождя (если установлен). При обратной сборке проверьте плотность посадки разъёмов – неправильное подключение вызывает ошибки на дисплее.
Разборка самой панели приборов требует особой внимательности. Стекло крепится на клеевой основе, поэтому для его снятия прогрейте края феном (температура не выше 60°C). Подденьте стекло пластиковой лопаткой, начиная с нижнего края. Избегайте металлических инструментов – они оставляют царапины. При замене ламп подсветки используйте только светодиоды с напряжением 12В: штатные лампы накаливания перегревают плату и вызывают оплавление контактов.

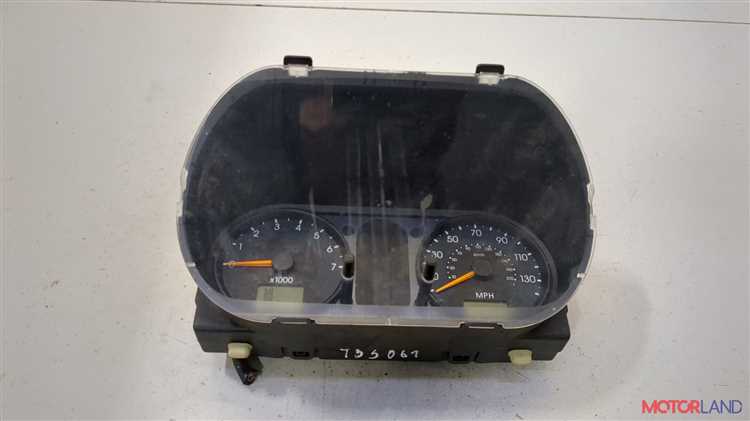

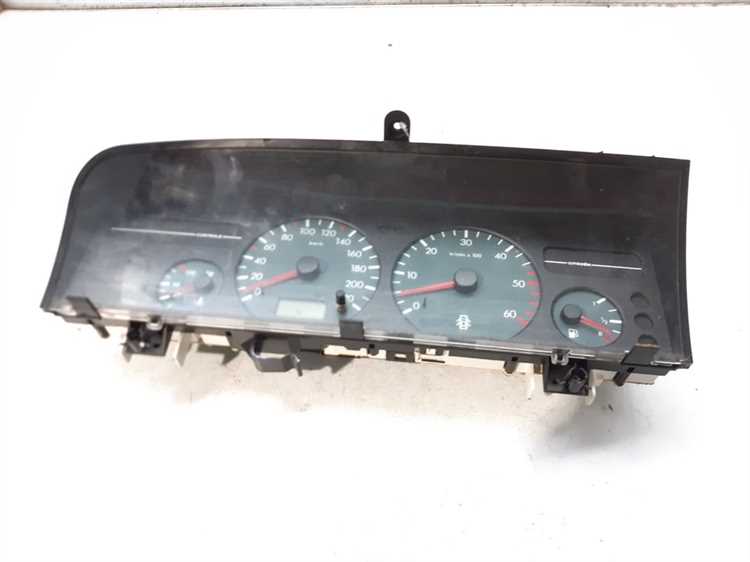

Какие инструменты понадобятся для снятия панели приборов
Для демонтажа панели приборов Форд Мондео 4 потребуется набор торцевых головок с трещоткой, включая размеры 7, 8, 10 и 13 мм. Головка на 7 мм нужна для откручивания винтов крепления кожуха рулевой колонки, а 10 и 13 мм – для снятия нижней облицовки центральной консоли и креплений самой панели. Трещотка с удлинителем облегчит доступ к труднодоступным болтам.
Плоская и крестовая отвертки с магнитными наконечниками необходимы для работы с пластиковыми клипсами и саморезами. Отвертка с плоским жалом шириной 5–7 мм подойдет для поддевания декоративных накладок, а крестовая PH2 – для винтов крепления панели к каркасу. Магнитный наконечник предотвратит потерю мелких крепежных элементов.
Пластиковые монтажные лопатки или аналогичные инструменты из нейлона помогут аккуратно отсоединить пластиковые панели без повреждения защелок. Лопатки шириной 20–30 мм с тонким краем удобны для работы с облицовками стоек и центральной консоли. Металлические инструменты использовать не рекомендуется – они могут оставить царапины на пластике.
Набор для снятия обшивки дверей или специализированный инструмент для демонтажа клипс пригодится для удаления пластиковых фиксаторов панели. В Форд Мондео 4 используется несколько типов клипс: стандартные пластиковые, металлические с пружинным механизмом и защелки с внутренним замком. Универсальный съемник клипс с регулируемым захватом упростит процесс.
Фонарик с узким лучом или налобный светодиодный осветитель обеспечит видимость в труднодоступных местах, особенно при работе под рулевой колонкой и за центральной консолью. Яркость не менее 200 люменов и регулируемый угол наклона позволят осветить крепежные элементы без теней.
Мультиметр с функцией прозвонки понадобится для проверки целостности проводки при отсоединении разъемов панели приборов. Особое внимание стоит уделить контактам подсветки, датчиков и CAN-шины. Перед отключением аккумулятора рекомендуется зафиксировать текущие настройки магнитолы и бортового компьютера, чтобы избежать их сброса.
Антистатический браслет или перчатки из хлопка снизят риск повреждения электронных компонентов панели статическим электричеством. При работе с разъемами важно избегать касания контактов пальцами – жировые следы могут ухудшить проводимость. Для фиксации снятых деталей подойдут магнитные лотки или пластиковые контейнеры с отделениями.
Как правильно отсоединить клемму аккумулятора перед работой
После отсоединения минусовой клеммы переходите к плюсовой (красный цвет, знак «+»). Ослабьте гайку тем же ключом, снимите клемму и изолируйте её с помощью ветоши или пластикового колпачка, чтобы предотвратить контакт с кузовом или инструментом. Если аккумулятор расположен в труднодоступном месте (например, под передним сиденьем или в багажнике), заранее подготовьте удлинитель для ключа или трещотку с головкой на 10 мм. Убедитесь, что клеммы не соприкасаются друг с другом или с металлическими поверхностями во время работы.
Подождите 5–10 минут после отключения аккумулятора, прежде чем приступать к демонтажу панели приборов. Это время необходимо для разрядки конденсаторов в электронных блоках управления, что снижает риск повреждения микросхем при случайном касании контактов. Если автомобиль оснащён системой Start-Stop, отключение аккумулятора может сбросить настройки радио или климат-контроля – запишите необходимые коды или параметры заранее.
Как снять верхнюю крышку рулевой колонки на Форд Мондео 4
Отключите аккумулятор, сняв клемму «минус», чтобы исключить случайное срабатывание подушки безопасности. Под рулевым колесом найдите два пластиковых фиксатора крышки – они расположены по бокам, ближе к нижней части. Нажмите на них одновременно большими пальцами, потянув крышку на себя: фиксаторы должны отщёлкнуться с характерным щелчком. Если сопротивление сильное, проверьте наличие скрытых винтов под декоративной накладкой – на некоторых модификациях (например, с 2007 по 2010 год) они могут быть спрятаны под заглушками.
После освобождения фиксаторов аккуратно отсоедините разъёмы подсветки или кнопок управления круиз-контролем, если они есть. Крышка крепится на направляющих пазах – тяните её вверх и на себя, избегая резких движений, чтобы не повредить пластиковые защёлки. На моделях с регулировкой руля по вылету проверьте наличие дополнительного крепления у основания колонки: иногда требуется слегка опустить руль в нижнее положение для свободного доступа.

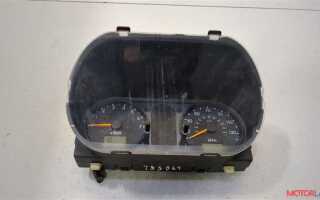

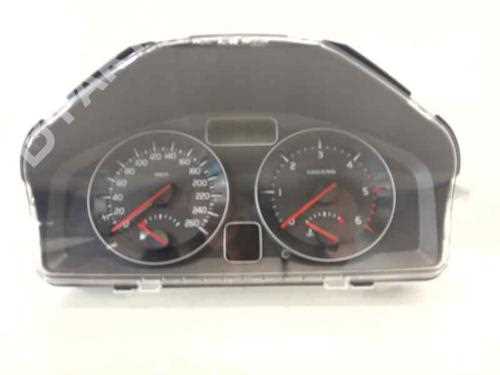

Как демонтировать кожух под рулевым колесом без повреждений
Первым делом снимите нижнюю часть кожуха. Для этого потяните её вниз, начиная с левого края, где находится защелка ближе всего к педалям. Усилие прикладывайте равномерно, избегая рывков – пластик хрупкий, особенно в местах крепления к металлическому каркасу. Если защелка не поддается, проверьте наличие дополнительных фиксаторов у основания рулевой колонки.
Верхняя часть кожуха держится на двух защелках по бокам и одной центральной у замка зажигания. Чтобы освободить её, вставьте плоскую отвертку в щель между верхней и нижней частями кожуха с правой стороны (со стороны водителя) и аккуратно отожмите защелку. Повторите действие с левой стороны. Центральная защелка откроется сама при снятии боковых.
Под заглушкой у основания рулевой колонки (обычно круглой или овальной формы) скрыт винт Torx T20. Снимите заглушку, поддев её тонкой отверткой, и выкрутите винт. Этот элемент часто остается незамеченным, что приводит к чрезмерным усилиям при попытке снять кожух и, как следствие, к поломке защелок.
После удаления всех креплений кожух может не сниматься из-за зацепов за жгуты проводов. Осмотрите внутреннюю сторону на наличие пластиковых направляющих, фиксирующих провода к кожуху. Аккуратно отсоедините их, приподняв фиксаторы пальцами или отверткой. Особое внимание уделите разъему подрулевых переключателей – его контакты легко повредить при резком движении.
Если кожух все равно не снимается, проверьте наличие дополнительных винтов под декоративными накладками. На некоторых модификациях Мондео 4 (особенно с 2010 года) производитель устанавливал саморезы под резиновыми заглушками в нижней части кожуха. Их расположение варьируется, поэтому осмотрите всю поверхность перед повторной попыткой демонтажа.
При обратной установке сначала защелкните верхнюю часть кожуха, затем нижнюю, убедившись, что все фиксаторы вошли в пазы. Затяните винт Torx T20 с усилием 2–3 Н·м – чрезмерная затяжка деформирует пластик. Подключите аккумулятор и проверьте работоспособность всех систем: подрулевых переключателей, круиз-контроля (если есть) и индикаторов на панели приборов.
Как отключить разъемы проводки от панели приборов
Перед началом отсоединения разъемов убедитесь, что зажигание выключено, а клемма аккумулятора снята. На панели приборов Форд Мондео 4 используются три основных типа разъемов: 24-контактный (черный), 16-контактный (серый) и 4-контактный (белый) для подсветки. Каждый из них фиксируется пластиковым замком, который необходимо отжать перед извлечением. Для 24-контактного разъема замок расположен снизу, для 16-контактного – сверху, а для 4-контактного – сбоку. Надавливайте на фиксатор пальцем или тонкой отверткой, одновременно потянув разъем на себя.
При работе с 24-контактным разъемом обратите внимание на его конструкцию: часть контактов может быть утоплена глубже остальных, что требует аккуратного усилия при отсоединении. Если разъем не поддается, проверьте, не зацепился ли он за корпус панели – иногда помогает легкое покачивание из стороны в сторону. Серый 16-контактный разъем чаще всего отвечает за сигналы от датчиков и CAN-шины, поэтому его повреждение может вызвать ошибки в работе бортового компьютера. После отжатия замка тяните строго по оси, избегая перекосов.
Белый 4-контактный разъем подсветки отсоединяется последним. Он имеет наименьший размер, но его фиксатор ломается чаще других из-за хрупкости пластика. Если замок не поддается, прогрейте его феном в течение 10–15 секунд – это размягчит материал и облегчит снятие. После отключения всех разъемов осмотрите контакты на наличие окислов или повреждений. При обнаружении коррозии очистите их спиртом или специальным средством для контактов, но не используйте абразивы.
Перед повторной установкой разъемов убедитесь, что все фиксаторы целы и возвращаются в исходное положение. Подключайте разъемы в обратном порядке: сначала белый, затем серый и черный. При соединении должен быть слышен характерный щелчок, подтверждающий фиксацию. Если разъем не вставляется до конца, не прилагайте чрезмерных усилий – проверьте правильность ориентации и отсутствие посторонних предметов в гнезде.
Как открутить крепления панели приборов и вынуть её
Начните с демонтажа верхней накладки рулевой колонки: подденьте её пластиковым клином в районе замка зажигания и потяните вверх, отщёлкивая фиксаторы. Под ней расположены два винта Torx T20 – открутите их, чтобы освободить нижнюю часть панели. Следующий шаг – снятие дефлекторов воздуховодов: аккуратно подденьте их по периметру, избегая резких движений, чтобы не сломать пластиковые защёлки. За дефлекторами скрыты ещё три крепёжных винта: два по бокам (Torx T20) и один центральный (Torx T25).
После удаления винтов отсоедините разъёмы от приборной панели. Основные из них: 24-контактный штекер комбинации приборов (расположен сзади, фиксируется защёлкой), разъём подсветки (белый, 4-контактный) и коннектор иммобилайзера (если установлен). Перед отключением отметьте положение каждого разъёма маркером или сфотографируйте – это упростит обратную сборку. Панель держится на металлических направляющих: потяните её на себя с усилием, одновременно покачивая из стороны в сторону, чтобы высвободить из пазов.
При извлечении избегайте перекосов – пластиковые выступы на корпусе панели легко ломаются. Если сопротивление слишком велико, проверьте наличие скрытых винтов под заглушками в нижней части панели (часто прячутся за резиновыми накладками). После снятия осмотрите посадочное место на предмет повреждений уплотнителей и проводки. Храните панель в вертикальном положении, чтобы не деформировать стрелки приборов.
Как снять стекло и стрелки с приборной панели
Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания. Снимите верхнюю крышку панели приборов, поддев её пластиковым клином или отвёрткой с плоским жалом в местах защёлок – они расположены по периметру, особенно уязвимы углы. Не применяйте силу: защёлки хрупкие, а пластик склонен к трещинам. Если панель не поддаётся, проверьте наличие скрытых винтов под декоративными заглушками (обычно 2–3 шт. под резиновыми накладками).
Стекло крепится на клейкой ленте по периметру и фиксируется металлическими зажимами. Прогрейте края стекла строительным феном (температура 60–70°C) в течение 2–3 минут – это размягчит клей. Аккуратно подденьте стекло с угла, используя тонкую пластиковую лопатку или гитарный медиатор. Работайте по кругу, равномерно отсоединяя зажимы. Если стекло треснуло, заклейте его малярным скотчем перед демонтажем, чтобы избежать рассыпания осколков.
- Стрелки снимайте только после полного демонтажа стекла – они сидят на осях с натягом.
- Используйте специальный съёмник для стрелок (артикул Ford 147-0001) или самодельный инструмент из двух тонких отвёрток, обёрнутых изолентой.
- Зацепите съёмник за основание стрелки и тяните строго вертикально вверх, покачивая из стороны в сторону. Не вращайте стрелку – это повредит потенциометр.
- Если стрелка не поддаётся, прогрейте её основание феном 10–15 секунд.
После снятия стрелок отметьте их исходное положение на циферблате маркером или сфотографируйте. Это критично для правильной установки: даже небольшое смещение приведёт к неверным показаниям. Оси стрелок очистите от остатков старой смазки спиртом или очистителем контактов (например, CRC 05103). Не используйте абразивы – они повредят контактные дорожки. Если на осях обнаружены заусенцы, аккуратно удалите их надфилем.
При обратной сборке нанесите на оси стрелок каплю силиконовой смазки (например, Permatex 80078) – это предотвратит заедание. Установите стрелки в отмеченное положение, надавив до щелчка. Проверьте работу приборов, подключив аккумулятор и включив зажигание. Если стрелки дёргаются или застревают, снимите их повторно и убедитесь в отсутствии пыли на осях. Стекло приклейте на новую двустороннюю ленту (артикул 3M VHB 4910) или автомобильный герметик (Loctite 5920).
Как проверить состояние контактов и плат после разборки
После снятия панели приборов Форд Мондео 4 осмотрите платы на наличие окисления, особенно в зонах подключения разъемов. Наиболее уязвимые участки – контакты питания (обычно обозначены +12V и GND) и шины данных CAN. Используйте увеличительное стекло или цифровой микроскоп с 10–20-кратным увеличением для выявления микротрещин или коррозии. Обратите внимание на цвет контактов: зеленоватый или белый налет указывает на окисление, черный – на перегрев или короткое замыкание.
Для проверки разъемов используйте игольчатые щупы мультиметра. Вставьте их в гнезда разъема с обратной стороны и измерьте сопротивление между соответствующими контактами на плате. Например, для разъема C100 (питание панели) прозвоните контакты 1 (12V) и 16 (GND) – сопротивление должно стремиться к нулю. Если показания нестабильны или превышают 1 Ом, разъем требует чистки или замены.
Проверьте электролитические конденсаторы на вздутие и утечку электролита. На плате панели приборов Мондео 4 часто выходят из строя конденсаторы в цепях питания (например, C101, C102 номиналом 470 мкФ × 25V). Замените их аналогами с таким же или большим рабочим напряжением (не менее 35V для 12V-системы). При замене соблюдайте полярность – неправильная установка приведет к выходу платы из строя.
После всех проверок и ремонта очистите плату от остатков флюса и пыли спиртосодержащим раствором (изопропиловый спирт 90% и выше). Просушите плату в течение 10–15 минут при комнатной температуре. Перед установкой панели приборов на место подключите ее к автомобилю и проверьте работоспособность всех индикаторов и датчиков без фиксации крепежа – это позволит быстро выявить оставшиеся неисправности.
Как собрать панель приборов обратно без ошибок
Перед началом сборки разложите все детали на чистой поверхности в порядке, обратном разборке. Проверьте наличие всех крепежных элементов: винтов Torx T15 и T20, пластиковых защелок, металлических скоб. Убедитесь, что на проводах нет повреждений изоляции, а разъемы не имеют окислов – очистите их контакты спиртом и ластиком при необходимости.
Установите приборную панель в посадочное место, совместив направляющие пазы с ответными отверстиями в торпедо. На Форд Мондео 4 ключевые точки фиксации расположены по бокам и в нижней части панели – ориентируйтесь на них, чтобы избежать перекосов. Прижмите панель равномерно, не прилагая чрезмерных усилий, чтобы не сломать пластиковые защелки.
Подключите все электрические разъемы, начиная с основного блока управления (BCM). На Мондео 4 используются три основных коннектора: 24-контактный белый (питание и CAN-шина), 16-контактный черный (освещение и подсветка) и 8-контактный серый (датчики). Проверьте, чтобы фиксаторы разъемов защелкнулись с характерным щелчком – это гарантирует надежный контакт.
- Закрепите панель винтами в строгой последовательности: сначала центральные (нижние), затем боковые, потом верхние. Момент затяжки – 2–3 Н·м, превышение приведет к деформации пластика.
- Не затягивайте винты до упора сразу – сначала вкрутите все на 2–3 оборота, затем затяните по диагонали.
- Используйте магнитную отвертку, чтобы не уронить винты в труднодоступные места.
Установите декоративные накладки, начиная с нижней части. На Мондео 4 нижняя накладка фиксируется на защелках и одном винте Torx T15 под заглушкой. Верхняя накладка крепится на четырех пластиковых клипсах – вставляйте их под углом 45°, затем прижимайте до щелчка. Проверьте, чтобы зазоры между накладками и торпедо были равномерными (1–1,5 мм).
Подключите кнопки управления на рулевом колесе и проверьте их работоспособность до установки подушки безопасности. Для этого включите зажигание и поочередно нажимайте каждую кнопку – на панели должны отображаться соответствующие сигналы (например, изменение громкости или переключение треков). Если реакции нет, проверьте разъем под рулем (обычно 6-контактный, желтый).
Установите подушку безопасности водителя, совместив ее с рулевым колесом. Нажмите до щелчка, затем закрепите двумя винтами Torx T30 с обратной стороны руля. Подключите желтый разъем подушки – он имеет уникальную форму и не позволит ошибиться с полярностью. После установки проверьте индикатор SRS на панели: он должен погаснуть через 3–5 секунд после включения зажигания.
Запустите двигатель и протестируйте все функции панели: спидометр, тахометр, указатели уровня топлива и температуры. Проверьте работу подсветки при включении габаритов, а также корректность отображения предупреждающих сообщений (например, «Check Engine»). Если на дисплее появляются ошибки, отключите аккумулятор на 10 минут для сброса системы, затем повторите проверку.
