Распредвал на ВАЗ 2109 с карбюраторным двигателем – ключевой элемент газораспределительного механизма, отвечающий за своевременное открытие и закрытие клапанов. Его износ или повреждение приводит к падению мощности, увеличению расхода топлива и нестабильной работе на холостых оборотах. Типичные признаки неисправности: металлический стук в районе ГБЦ, снижение компрессии, повышенный расход масла. Замена распредвала требует точности – ошибки при установке фаз газораспределения могут привести к серьезным поломкам.
Для работы понадобятся: новый распредвал (оригинальный артикул 2108-1006015 или аналог), прокладка клапанной крышки (2108-1003270), герметик ABRO 11AB, набор ключей (10, 13, 17 мм), динамометрический ключ, съемник шкива распредвала, штангенциркуль. Перед началом демонтажа слейте масло и охлаждающую жидкость, отсоедините минусовую клемму аккумулятора. Особое внимание уделите меткам на шкиве коленвала и шестерне распредвала – их совмещение критично для правильной работы двигателя.
Снятие старого распредвала начинайте с демонтажа крышки клапанов, ослабления ремня ГРМ и фиксации шкива от проворачивания. Болты крепления шестерни откручивайте равномерно, чтобы избежать перекоса. При установке нового вала проверьте зазоры в подшипниках скольжения – допустимый люфт не более 0,15 мм. Нанесите тонкий слой герметика на поверхность прокладки клапанной крышки, затягивайте болты с моментом 5–8 Н·м. После сборки отрегулируйте клапаны и проверьте компрессию в цилиндрах.
Первый запуск двигателя после замены проводите без нагрузки. Следите за давлением масла – оно должно появиться на манометре в течение 2–3 секунд. Если наблюдаются посторонние шумы или нестабильные обороты, немедленно заглушите мотор и проверьте установку фаз ГРМ. При правильном выполнении работ ресурс нового распредвала составит не менее 80–100 тыс. км.
Необходимые инструменты и материалы для замены распредвала
Для замены распредвала на ВАЗ 2109 с карбюраторным двигателем потребуется стандартный набор инструментов, адаптированный под специфику работы с головкой блока цилиндров. Основу составляют торцевые головки на 10, 12, 13 и 17 мм – без них не снять клапанную крышку, постель распредвала и шестерню привода. Обязателен динамометрический ключ с диапазоном 20–120 Н·м: затяжка болтов постели требует точности (момент 18–22 Н·м), а перетяжка грозит деформацией алюминиевого корпуса. Дополнительно понадобятся удлинители и карданные шарниры для доступа к труднодоступным болтам, особенно в районе задней опоры распредвала.
Специализированные приспособления ускорят процесс и предотвратят повреждения. Съемник шестерни распредвала (например, универсальный трехлапый или заводской 67.7801.9513) необходим для демонтажа звездочки без риска сорвать шпонку. Для фиксации коленвала при совмещении меток подойдет стопорный болт М10×1,25, вкручиваемый в отверстие блока вместо датчика положения коленвала. Щуп для регулировки клапанов (0,15–0,25 мм) пригодится при проверке тепловых зазоров после установки нового вала. Не забудьте про приспособление для сжатия клапанных пружин – без него снять рокеры и сухари не получится.
Расходные материалы и комплектующие должны быть подобраны с учетом состояния двигателя. Новый распредвал (артикул 2108-1006015 для стандартного или 2108-1006015-01 для тюнинговых модификаций) следует покупать в комплекте с сальником (2108-1005034) и прокладкой клапанной крышки (2108-1003270). Герметик для постели распредвала (например, ABRO 999 или Victor Reinz Reinzosil) наносится тонким слоем на поверхность головки – излишки выдавятся и могут попасть в масляные каналы. Замените также маслосъемные колпачки (артикул 2108-1007026) и прокладку передней крышки ГРМ (2108-1002064), если они имеют следы износа.
Из вспомогательных средств пригодятся чистая ветошь, обезжириватель (ацетон или Loctite 7063), а также емкость для слива масла – при снятии распредвала часть смазки вытечет из головки. Для проверки биения нового вала используйте индикатор часового типа с магнитной стойкой: допустимое отклонение не должно превышать 0,02 мм. Если планируется доработка фаз газораспределения, заранее приобретите разрезную шестерню привода распредвала (например, СТИ-8) и комплект регулировочных шайб толщиной 3,0–5,0 мм.
Подготовка автомобиля и рабочего места перед демонтажем

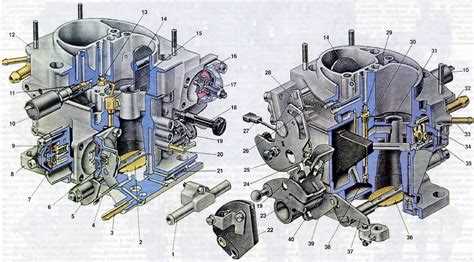

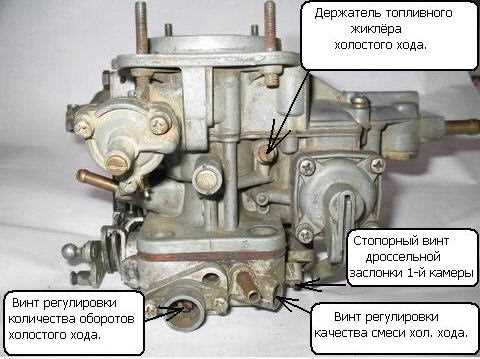

Перед началом работ установите автомобиль на ровную площадку с твердым покрытием, затяните ручной тормоз и подложите противооткатные упоры под задние колеса. Снимите минусовую клемму с аккумулятора, чтобы исключить случайное замыкание при отсоединении проводки. Слейте охлаждающую жидкость из системы (не менее 5 литров) через сливной кран радиатора, предварительно подставив емкость объемом не менее 8 литров. Демонтируйте воздушный фильтр в сборе с корпусом, отсоединив шланги вентиляции картера и патрубок подачи воздуха. Отключите топливную магистраль от карбюратора, заглушив штуцер болтом М8 или специальной пробкой, чтобы предотвратить утечку бензина.
Организуйте рабочее место с учетом последовательности демонтажа: расположите инструмент в порядке использования (головки на 10, 13, 17 мм, удлинители, вороток, динамометрический ключ до 100 Н·м, съемник шкива коленвала, монтажная лопатка). Подготовьте чистую ветошь, емкость для мелких деталей и маркировочные бирки для проводов и шлангов. Освободите пространство под капотом, временно сняв бачок омывателя и адсорбер (при наличии). Проверьте наличие подъемника или домкрата с упорами – приподнять переднюю часть автомобиля потребуется для демонтажа защиты картера и доступа к шкиву коленвала.
Снятие крышки клапанов и проверка состояния деталей ГРМ
Перед демонтажем крышки клапанов отсоедините минусовую клемму аккумулятора и снимите воздушный фильтр вместе с корпусом, открутив три гайки на 10. Отсоедините шланги вентиляции картера и тросик привода дроссельной заслонки, предварительно ослабив хомуты. Крышка крепится восемью гайками на 10 – откручивайте их крест-накрест, начиная с крайних, чтобы избежать деформации алюминиевой поверхности.
После снятия крышки осмотрите прокладку на предмет разрывов или затвердевания. Если материал потерял эластичность или имеет трещины, замените её – артикул 2108-1003270. Очистите привалочные поверхности крышки и головки блока от остатков старой прокладки и масла, используя пластиковый скребок, чтобы не повредить металл.
Проверьте состояние рокеров (коромысел) и их осей. На рабочих поверхностях не должно быть задиров, выработки или следов перегрева. Измерьте зазор между рокером и кулачком распредвала – допустимое значение 0,15–0,25 мм для впускных клапанов и 0,30–0,40 мм для выпускных. При превышении нормы отрегулируйте зазоры или замените изношенные детали.
Оцените состояние распредвала: кулачки должны иметь равномерный износ без сколов, а шейки – гладкую поверхность без рисок. Проверьте биение вала, установив его на призмы и используя индикатор часового типа – допуск не более 0,02 мм. Осмотрите шпонку и шестерню привода ГРМ на предмет трещин или смятия зубьев.
Проконтролируйте натяжение цепи ГРМ: при нажатии на середину верхней ветви прогиб должен составлять 5–10 мм. Если цепь провисает сильнее, подтяните её с помощью натяжителя или замените при растяжении более 3 мм (измеряется по длине 16 звеньев). Проверьте успокоитель и башмак натяжителя на износ – при толщине менее 3 мм детали подлежат замене.
Смажьте все трущиеся поверхности чистым моторным маслом перед сборкой. Установите новую прокладку крышки клапанов, нанеся тонкий слой герметика на углы стыка с головкой блока. Затягивайте гайки крепления крышки в три приёма с моментом 5–8 Н·м, соблюдая последовательность от центра к краям.
Демонтаж ремня ГРМ и шкива распределительного вала
Ослабьте натяжной ролик ремня ГРМ, повернув его против часовой стрелки шестигранником на 17. Снимите ремень сначала со шкива распредвала, затем с остальных элементов. Не допускайте проворачивания коленвала или распредвала после снятия ремня – это нарушит фазы газораспределения.
Зафиксируйте шкив распредвала от проворачивания, вставив отвертку в одно из отверстий на его торце и уперев в корпус головки блока. Открутите центральный болт шкива ключом на 17, удерживая шкив от вращения. Болт часто затянут с большим усилием – используйте удлинитель для рычага.
Снимите шкив с распредвала, аккуратно поддевая его монтажкой или съемником. Если шкив сидит плотно, не стучите по нему молотком – это может повредить посадочное место или сам вал. Проверьте шпонку на валу: она должна оставаться на месте или быть извлечена вместе со шкивом.
Осмотрите снятый ремень ГРМ на предмет трещин, расслоений или износа зубьев. Даже при отсутствии видимых дефектов рекомендуется заменить его, если пробег превышает 50 000 км. Запомните или сфотографируйте положение ремня относительно шкивов – это упростит установку нового.
Проверьте состояние натяжного ролика: он должен вращаться свободно, без люфта и посторонних шумов. Если ролик заедает или издает скрип, замените его. Аналогично осмотрите обводной ролик и помпу – их неисправность может привести к обрыву ремня.
При снятом шкиве распредвала оцените состояние сальника. Если на нем видны следы масла или он имеет трещины, замените его, поддев отверткой и установив новый с помощью оправки подходящего диаметра. Сальник должен входить ровно, без перекосов.
Перед установкой нового ремня убедитесь, что все метки совпадают: на шкиве коленвала с риской на крышке, на шкиве распредвала с выступом на задней крышке ГРМ. Проверните коленвал на два оборота вручную и повторно проверьте совпадение меток – это исключит ошибки при сборке.
Откручивание и извлечение старого распредвала из головки блока
Перед началом работ убедитесь, что двигатель остыл до температуры окружающей среды. Снимите крышку клапанов, открутив шесть гаек на 10 – используйте торцевую головку с удлинителем для доступа к задним креплениям. Отсоедините шланги вентиляции картера и трос привода дроссельной заслонки, чтобы не мешали при извлечении вала.
Открутите болты крепления звездочки распредвала в последовательности «крест-накрест»: сначала ослабьте два крайних, затем два средних. Болты на 17 требуют усилия – применяйте вороток с рычагом не менее 30 см, но избегайте резких рывков, чтобы не сорвать грани. Если болт не поддается, нанесите проникающую смазку (например, WD-40) и дайте ей впитаться 10–15 минут.
Снимите звездочку вместе с цепью, зафиксировав последнюю проволокой или пластиковым хомутом, чтобы предотвратить ее падение в картер. Проверьте состояние цепи: растяжение более 3 мм на 10 звеньях или поврежденные ролики – повод для замены. Осмотрите шпонку на валу – если она деформирована или имеет заусенцы, замените ее на новую (артикул 2108-1006015).
Открутите гайки крепления корпусов подшипников распредвала в порядке от краев к центру: сначала крайние (1 и 5), затем средние (2 и 4), и последней – центральную (3). Гайки на 13 часто прикипают – используйте ударную отвертку или нагрейте их паяльной лампой до 150–200°C. После снятия корпусов проверьте состояние постелей: задиры или выработка глубиной более 0,05 мм требуют расточки головки.
Аккуратно извлеките распредвал, потянув его на себя с равномерным усилием. Если вал не поддается, слегка покачайте его из стороны в сторону, избегая ударов – чугунные кулачки хрупкие и могут расколоться. Осмотрите поверхность кулачков: износ более 0,5 мм или задиры – признак необходимости замены. Проверьте биение вала индикатором часового типа: допустимое значение – не более 0,03 мм.
Очистите каналы смазки в головке блока от старого масла и отложений. Используйте ершик диаметром 6 мм и керосин – не применяйте металлические щетки, чтобы не повредить алюминиевые поверхности. Продуйте каналы сжатым воздухом, особое внимание уделив отверстиям под толкатели. Проверьте состояние сальника распредвала: если он затвердел или имеет трещины, замените его (артикул 2108-1005034).
Уложите снятые детали в порядке разборки на чистую поверхность, чтобы избежать потери мелких элементов. Перед установкой нового вала смажьте кулачки и шейки моторным маслом, соответствующим допуску API SG или выше. Не наносите смазку на поверхность сальника – это может привести к его проскальзыванию и течи.
Осмотр и очистка посадочного места распредвала
После демонтажа старого распредвала тщательно осмотрите постель в головке блока цилиндров. Уделите внимание поверхности под вкладыши – на ней не должно быть задиров, глубоких царапин или следов коррозии. Даже мелкие дефекты могут привести к неправильной посадке нового вала и ускоренному износу. Используйте фонарик и увеличительное стекло для проверки труднодоступных участков, особенно в зоне 3-го и 5-го опорных шеек.
Очистка посадочного места требует аккуратности. Начните с удаления крупных частиц грязи и остатков старого герметика пластиковым скребком или деревянной палочкой – металлические инструменты могут повредить алюминиевую поверхность. Для растворения масляных отложений используйте очиститель карбюратора или специальный состав для промывки двигателя. Наносите средство кистью с жесткой щетиной, избегая попадания на резиновые уплотнения.
- Проверьте состояние масляных каналов: продуйте их сжатым воздухом под давлением 4–6 бар, предварительно закрыв соседние отверстия ветошью.
- Убедитесь в отсутствии стружки в каналах – даже мелкие частицы могут засорить систему смазки после установки нового вала.
- Протрите поверхность безворсовой салфеткой, смоченной в бензине или уайт-спирите, затем высушите сжатым воздухом.
Особое внимание уделите привалочной плоскости головки блока. Неровности здесь приведут к утечке масла или нарушению герметичности. Проверьте плоскость с помощью лекальной линейки и щупа: допустимый зазор – не более 0,05 мм на длине 100 мм. Если отклонения превышают норму, головку необходимо фрезеровать.
Перед окончательной очисткой закройте все резьбовые отверстия под болты крепления крышек подшипников малярным скотчем. Это предотвратит попадание грязи и очищающего состава в резьбу. Для финальной обработки используйте чистую ветошь, смоченную в моторном масле – тонкая масляная пленка защитит поверхность от окисления до установки нового распредвала.
Не забудьте осмотреть крышки подшипников. На внутренней поверхности не должно быть следов износа или задиров. При необходимости замените крышки комплектом – установка старых с новым валом приведет к дисбалансу нагрузок. Проверьте маркировку крышек: они должны быть установлены строго в соответствии с порядковыми номерами, выбитыми на головке блока.
После очистки повторно продуйте все каналы и поверхности сжатым воздухом. Убедитесь, что нигде не осталось влаги или волокон от ветоши. Только после этого можно приступать к установке нового распредвала – любые посторонние частицы на посадочном месте сократят ресурс деталей в 2–3 раза.
Установка нового распредвала и проверка зазоров клапанов
После фиксации распредвала проверьте осевой люфт – он не должен превышать 0,15 мм. Для этого используйте индикатор часового типа, закрепив его магнитной стойкой на головке блока. Перемещайте вал вдоль оси, наблюдая за показаниями: превышение допуска приведёт к ускоренному износу упорного фланца. Если люфт больше нормы, замените фланец или отрегулируйте его толщину шлифовкой.
Проверка тепловых зазоров клапанов проводится на холодном двигателе (температура не выше 20°C). Для ВАЗ 2109 с карбюратором зазоры должны составлять: 0,20 мм для впускных клапанов и 0,35 мм для выпускных. Используйте набор щупов толщиной от 0,05 до 0,5 мм. Начинайте с первого цилиндра в положении ВМТ, проверяя зазоры в последовательности 1-3-4-2 (впуск) и 1-2-4-3 (выпуск). Щуп должен входить с лёгким усилием – если он проходит свободно или не входит, отрегулируйте зазор вращением регулировочного болта на коромысле.
При регулировке ослабьте контргайку ключом на 17 мм, затем вращайте регулировочный болт ключом на 13 мм до достижения нужного зазора. Удерживая болт от проворачивания, затяните контргайку моментом 43–55 Н·м. После регулировки всех клапанов прокрутите коленвал на два оборота и повторно проверьте зазоры – они могут измениться из-за смещения деталей. Особое внимание уделите выпускным клапанам: из-за высоких температур их зазоры склонны к уменьшению, что может привести к прогару тарелок.
Завершив установку, соберите газораспределительный механизм в обратной последовательности. Установите шестерню распредвала, совместив метки на ней и на шкиве коленвала. Натяните цепь или ремень (в зависимости от типа привода) с усилием, при котором прогиб ведущей ветви составит 5–7 мм при нажатии с силой 10 кгс. Запустите двигатель и прослушайте его работу на холостых оборотах: стуки или неравномерный шум указывают на неправильную регулировку зазоров или установку распредвала.
Сборка механизма ГРМ и натяжение ремня
Установите шестерню распредвала на вал, совместив метку на шестерне с установочным выступом на корпусе подшипников. Проверьте зазор между шестерней и корпусом – он должен быть в пределах 0,1–0,2 мм. Затяните болт крепления шестерни моментом 68–84 Н·м, используя динамометрический ключ. Если шестерня не садится плотно, проверьте состояние шпонки и посадочного места на валу.
Наденьте ремень ГРМ на шестерню коленвала, затем на шестерню распредвала, обводной ролик и помпу. Убедитесь, что метки на маховике (через смотровое окно картера сцепления) и шкиве коленвала совпадают с ответными метками на блоке цилиндров. Если метки смещены, прокрутите коленвал на два оборота вручную и проверьте повторно.
Натяжение ремня выполняйте с помощью натяжного ролика. Вращайте его против часовой стрелки до момента, когда прогиб ремня между шестернями распредвала и коленвала составит 5–6 мм при усилии 10 кгс (используйте безмен или специальный ключ). Затяните гайку крепления ролика моментом 34–42 Н·м. Избегайте перетяжки – это сокращает ресурс ремня и подшипников.
Проверьте фазы газораспределения. Для этого:
- Прокрутите коленвал на два полных оборота по часовой стрелке.
- Убедитесь, что метки на маховике и шкиве коленвала совпадают с ответными.
- Проверьте положение метки на шестерне распредвала – она должна находиться напротив выступа на корпусе подшипников.
- Если метки не совпадают, ослабьте ремень, снимите его и повторите установку.
После сборки залейте масло в систему смазки до уровня, указанного на щупе. Запустите двигатель и прослушайте работу механизма ГРМ на холостых оборотах. При появлении посторонних шумов (стук, свист) немедленно заглушите мотор и проверьте натяжение ремня, состояние роликов и совпадение меток. Дайте двигателю поработать 5–10 минут, затем повторно проверьте натяжение ремня – оно может ослабнуть после прогрева.
Проверка правильности установки и запуск двигателя
Перед запуском убедитесь, что шкив распредвала совпадает с меткой на задней крышке ГРМ – смещение даже на один зуб приведёт к нарушению фаз газораспределения и возможному контакту клапанов с поршнями. Проверьте натяжение ремня ГРМ: при нажатии пальцем на середину ветви между шкивами коленвала и распредвала прогиб должен составлять 5–7 мм. Затяните болты крепления шестерни распредвала моментом 81–89 Н·м, используя динамометрический ключ. Осмотрите сальник распредвала на предмет подтёков масла – при обнаружении замените его, чтобы избежать попадания смазки на ремень ГРМ.
Снимите центральный провод с крышки трамблёра и проверьте наличие искры на массу, прокрутив стартером коленвал. Если искра отсутствует, проверьте правильность подключения проводов зажигания и состояние бегунка. Залейте масло в маслозаливную горловину до уровня между метками «MIN» и «MAX» на щупе. Запустите двигатель на 10–15 секунд, контролируя давление масла по лампе на приборной панели – она должна погаснуть через 1–2 секунды после пуска. При появлении посторонних стуков или повышенной вибрации немедленно заглушите мотор и проверьте зазоры клапанов, совпадение меток и крепление распредвала.
Типичные ошибки при замене распредвала и их устранение
Первая распространённая ошибка – неправильная установка фаз газораспределения. На ВАЗ 2109 с карбюратором метки на шестерне распредвала и задней крышке должны совпадать строго по рискам, иначе двигатель либо не заведётся, либо потеряет мощность. Если после сборки мотор работает с перебоями, проверьте положение шестерни относительно метки на шкиве коленвала: при совмещении метки на шкиве с первой риской на крышке ГРМ кулачки распредвала должны быть направлены вверх на 4-м цилиндре. Используйте контрольный щуп для проверки зазоров в клапанах – при неправильной фазировке они будут отличаться от нормы (0,15 мм для впуска, 0,20 мм для выпуска).
Вторая ошибка – игнорирование состояния сальников и уплотнений. Даже если старый сальник распредвала выглядит целым, его замена обязательна: после демонтажа вала резиновое уплотнение теряет эластичность, и через 5–10 тысяч км пробега масло начнёт подтекать. При установке нового сальника смажьте его рабочую кромку моторным маслом и запрессуйте заподлицо с поверхностью крышки, используя оправку подходящего диаметра (28 мм для ВАЗ 2109). Не применяйте молоток напрямую – это деформирует металлическую обойму сальника.
Третья критическая ошибка – затяжка болтов постели распредвала без динамометрического ключа. Момент затяжки должен составлять 18–22 Н·м, причём болты затягиваются крест-накрест в два этапа: сначала с усилием 10 Н·м, затем окончательно. Превышение момента приводит к деформации постели и ускоренному износу вала, а недостаточная затяжка – к люфту и стуку. После сборки проверните коленвал вручную на два оборота: если вращение затруднено, разберите узел и проверьте прилегание вкладышей и отсутствие перекосов.
