Рулевая рейка на Шкода Октавия Тур (1U, 1996–2010 гг.) – уязвимый узел, особенно при эксплуатации на некачественных дорогах. Чаще всего выходят из строя сальники, подшипники вала или зубчатая пара. Первые признаки неисправности: стук при повороте руля, люфт в центральном положении, подтекание жидкости ГУР. Игнорирование проблемы приводит к ускоренному износу наконечников и тяг, а в запущенных случаях – к заклиниванию механизма.
Замена рейки требует точного соблюдения последовательности действий. На Октавии Тур установлена рейка с каталожным номером 1U1 422 105 (для моделей с ГУР) или 1U1 422 065 (без усилителя). Перед началом работ убедитесь в наличии: торцевых головок на 10, 13, 16, 18 мм, шестигранника на 6 мм, съемника рулевых наконечников, динамометрического ключа (момент затяжки болтов крепления рейки – 50 Н·м). Также потребуется новая жидкость ГУР (Pentosin CHF 11S или аналог) и герметик для фланцев.
Основная сложность при замене – демонтаж рейки без снятия подрамника. На Октавии Тур это возможно, но требует аккуратности: мешают стабилизатор поперечной устойчивости и лонжероны. Альтернативный метод – частичный демонтаж подрамника (откручивание передних болтов) – упрощает доступ, но увеличивает время работ. В обоих случаях критически важно зафиксировать рулевой вал от проворачивания, чтобы не повредить шлицы и не сбить углы установки колес.
После установки новой рейки обязательна прокачка системы ГУР и проверка углов развала-схождения. Даже минимальное смещение рейки относительно штатного положения приведет к неравномерному износу шин и ухудшению управляемости. Если после замены наблюдается тугой ход руля или шум насоса ГУР, повторно проверьте уровень жидкости и герметичность соединений – частая ошибка при сборке.

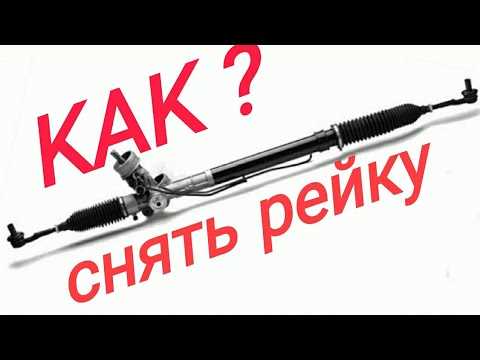

Необходимые инструменты и запчасти для замены рулевой рейки
Для замены рулевой рейки на Škoda Octavia Tour потребуется набор специфических инструментов, без которых демонтаж и установка будут невозможны или крайне затруднены. Основной комплект включает:
- Головки и ключи: торцевые головки на 10, 13, 16, 18 мм, накидные ключи на 17 и 19 мм, шестигранники на 5 и 6 мм.
- Специальные приспособления: съемник рулевых наконечников (например, FORCE 50701), стяжки для пружин подвески (если требуется демонтаж стойки), ключ для регулировки схождения (при необходимости).
- Домкрат и подставки под кузов (гидравлический или механический, грузоподъемностью не менее 2 т), монтировка, молоток с резиновой или пластиковой головкой.
- Динамометрический ключ (диапазон 20–100 Н·м) для затяжки болтов с регламентированным моментом.
- Шприц для смазки (если рейка не поставляется в смазанном виде), ветошь, очиститель тормозов или карбюратора для удаления грязи с посадочных мест.
Из запчастей понадобится новая рулевая рейка в сборе (оригинальный артикул для Octavia Tour 1Z1 422 052 или аналоги от Lemförder, TRW, ZF). Обязательно проверьте совместимость по VIN-коду – рейки для моделей с гидроусилителем (ГУР) и электроусилителем (ЭУР) отличаются. Дополнительно рекомендуется заменить:
- Рулевые тяги и наконечники (артикулы 1J0 422 803 и 1J0 422 804 для оригинала, аналоги Febi, Meyle).
- Пыльники рулевой рейки (артикул 1J0 422 303) и хомуты для их фиксации.
- Болты крепления рейки (M12×1.5, момент затяжки 60 Н·м) и гайки рулевых наконечников (M14×1.5, 50 Н·м).
- Жидкость ГУР (если система не сливалась полностью, используйте оригинальную VAG G 002 000 или аналог Pentosin CHF 11S).
При выборе запчастей отдавайте предпочтение производителям с гарантией на утечку масла – рейки низкого качества часто текут уже через 10–15 тыс. км. Перед установкой смажьте шлицы вала рейки и наконечников консистентной смазкой (например, Mobilgrease XHP 222).
Подготовка автомобиля и рабочего места перед демонтажем
Перед началом работ установите автомобиль на ровную площадку с твердым покрытием. Под задние колеса подложите противооткатные упоры, а под переднюю часть кузова – страховочные подставки после подъема домкратом. Шкода Октавия Тур требует снятия передних колес, поэтому убедитесь, что машина надежно зафиксирована: домкрат не заменяет подставки, даже если кажется устойчивым. Отключите минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с электропроводкой датчиков или подушек безопасности.
Очистите зону вокруг рулевой рейки от грязи и масла. Особое внимание уделите местам крепления рулевых тяг, защитным чехлам и болтам крепления рейки к подрамнику. Используйте металлическую щетку и ветошь, смоченную в обезжиривателе. На Октавии Тур рейка расположена близко к выхлопной системе, поэтому проверьте температуру деталей – приступайте к работе только после полного остывания двигателя и выпускного коллектора.
Подготовьте инструмент: потребуются головки на 13, 16, 18 мм, удлинители, трещотка, динамометрический ключ (для затяжки с моментом 50–70 Н·м), съемник рулевых наконечников, молоток, зубило и монтировка. Для откручивания прикипевших болтов пригодится проникающая смазка (например, WD-40 или аналог) – нанесите ее за 15–20 минут до начала работ. Запаситесь новыми самоконтрящимися гайками крепления рулевых тяг (артикул 1J0 419 301) и хомутами для защитных чехлов.
Слейте жидкость из гидроусилителя руля (ГУР), если рейка с гидравлическим приводом. Для этого отсоедините шланг обратки от бачка, опустите его в емкость и прокрутите руль от упора до упора несколько раз, пока жидкость не перестанет вытекать. На моделях с электроусилителем (ЭУР) этот шаг не требуется, но отключите разъем датчика положения рулевого вала, чтобы избежать повреждения проводки при демонтаже.
Снимите пластиковые подкрылки и защитный кожух рулевого механизма. На Октавии Тур для доступа к рейке потребуется демонтировать стабилизатор поперечной устойчивости: открутите его стойки (болты на 16 мм) и кронштейны крепления к подрамнику (болты на 13 мм). Подвесьте стабилизатор на проволоке, чтобы он не мешал. Проверьте состояние сайлентблоков подрамника – если они изношены, замените их до установки новой рейки, чтобы избежать перекосов.
Разметьте положение рулевого вала относительно рейки. Сделайте метки маркером или керном на валу и ответной части рейки, чтобы при сборке сохранить правильное положение рулевого колеса. Открутите болт крепления карданного шарнира рулевого вала (головка на 13 мм) и отведите вал в сторону. Если болт прикипел, используйте зубило для его ослабления, но не применяйте чрезмерную силу – можно повредить шлицы вала.
Снятие защитных элементов и доступа к рулевой рейке
Перед началом работ установите автомобиль на подъемник или смотровую яму. Отключите аккумулятор, сняв клемму «минус», чтобы исключить случайное срабатывание подушек безопасности или электрических систем. На Шкода Октавия Тур подрамник частично перекрывает доступ к рейке, поэтому демонтаж защитных элементов начинайте с нижнего пластикового щитка моторного отсека. Он крепится пятью болтами TORX T25 и двумя пластиковыми пистонами – аккуратно подденьте их плоской отверткой, чтобы не сломать фиксаторы.
Следующий шаг – снятие защиты картера. На Октавии Тур она фиксируется шестью болтами M10×1.25 (головка на 17 мм) и двумя гайками на 13 мм в передней части. Открутите их в последовательности «крест-накрест», начиная с центральных, чтобы избежать деформации металла. Если болты прикипели, используйте проникающую смазку (например, WD-40) и выдержите 10–15 минут перед повторной попыткой. После демонтажа защиты осмотрите подрамник на предмет коррозии – при сильном поражении замените его перед установкой новой рейки.
Для доступа к рулевым тягам и наконечникам потребуется снять передние колеса. Ослабьте гайки крепления колес на земле, затем поднимите автомобиль и демонтируйте их полностью. Отверните гайки наконечников рулевых тяг ключом на 19 мм, удерживая шток наконечника от проворачивания шестигранником на 6 мм. Если гайка не поддается, нанесите удар молотком по торцу штока – это поможет разрушить коррозионную пленку. Выпрессуйте наконечники из поворотных кулаков с помощью съемника (артикул для заказа: VAG T10096 или аналог).
Снимите стабилизатор поперечной устойчивости, чтобы освободить пространство для маневра. Открутите два болта крепления стоек стабилизатора к подрамнику (ключ на 15 мм) и четыре болта крепления скоб стабилизатора (ключ на 13 мм). Аккуратно отведите стабилизатор в сторону, зафиксировав его проволокой или пластиковыми стяжками, чтобы не повредить пыльники шарниров. На этом этапе проверьте состояние втулок стабилизатора – при наличии трещин или износа замените их (артикул оригинальных втулок: 1J0 411 314 B).
Отсоедините теплозащитный экран выпускного коллектора, если он мешает доступу к рейке. Экран крепится тремя болтами M8 (ключ на 13 мм) и двумя гайками на шпильках. При демонтаже будьте осторожны – металл может быть горячим даже после короткой стоянки. Если экран сильно деформирован, замените его, чтобы избежать контакта с рейкой при вибрациях.
Для отсоединения рулевого вала от рейки потребуется снять нижний кожух рулевой колонки. Он фиксируется двумя винтами TORX T20 и тремя пластиковыми защелками. Открутите винты, затем аккуратно отщелкните кожух, начиная с нижней части. Отверните болт крепления карданного шарнира рулевого вала (ключ на 13 мм) и разъедините соединение. Чтобы предотвратить проворачивание вала, зафиксируйте его шестигранником на 6 мм через технологическое отверстие в кардане.
На подрамнике открутите четыре болта крепления рулевой рейки (два спереди и два сзади). Болты имеют размер M12×1.5 и требуют головки на 18 мм с удлинителем. Перед демонтажем подоприте подрамник домкратом или специальной стойкой, чтобы избежать его падения после снятия последнего болта. Если рейка «прикипела» к подрамнику, используйте резиновую киянку для аккуратного отделения – удары наносите по корпусу рейки, а не по штокам или наконечникам.
После снятия всех креплений аккуратно выведите рейку из подрамника, поворачивая ее вокруг продольной оси. Следите за тем, чтобы не повредить шланги гидроусилителя или электрические разъемы (если установлена рейка с ЭУР). Если рейка застревает, проверьте, не осталось ли незамеченных креплений или проводов. На этом этапе рекомендуется осмотреть посадочные места на подрамнике – при наличии заусенцев или коррозии зачистите их наждачной бумагой и обработайте антикоррозийным составом.
Отсоединение рулевых тяг и гидравлических шлангов
Отсоедините рулевые тяги от поворотных кулаков с помощью съёмника шаровых опор. Для Шкода Октавия Тур подходит универсальный съёмник с раздвижными лапами (артикул 3151) или специализированный для VAG (T10027). Зафиксируйте наконечник тяги ключом на 19 мм, а контргайку – на 22 мм. Нанесите проникающую смазку на резьбу за 10–15 минут до демонтажа, чтобы избежать срыва граней.
- Открутите гайку наконечника тяги на 3–4 оборота, не снимая полностью.
- Установите съёмник так, чтобы лапы захватывали корпус наконечника, а винт упирался в торец шарового пальца.
- Затягивайте винт съёмника до тех пор, пока палец не выйдет из конуса кулака с характерным щелчком.
- Снимите гайку полностью и извлеките наконечник.
Гидравлические шланги крепятся к рейке через штуцеры с уплотнительными кольцами. Для их отсоединения потребуются два ключа: накидной на 17 мм для штуцера и рожковый на 19 мм для контргайки. Зафиксируйте штуцер от проворачивания, иначе рискуете повредить алюминиевый корпус рейки. Подложите ветошь под соединение – остатки жидкости неизбежно вытекут.
При отсоединении шланга высокого давления (от насоса ГУР) используйте медную или алюминиевую прокладку под штуцером – она одноразовая и подлежит замене. Артикул оригинальной прокладки: 1J0 407 369 A. Если шланг прикипел, не применяйте рычаг – прогрейте соединение промышленным феном до 120–150°C, затем аккуратно покачайте штуцер из стороны в сторону.
После отсоединения шлангов заглушите отверстия в рейке и сами шланги технологическими пробками или полиэтиленом с резиновыми кольцами. Это предотвратит попадание грязи в гидросистему и вытекание остатков жидкости. Для шлангов используйте пробки диаметром 10 мм (для обратки) и 12 мм (для напорного). Не оставляйте открытые магистрали дольше 30 минут – влага из воздуха ускорит окисление внутренних поверхностей.
Проверьте состояние пыльников рулевых тяг. Если на них обнаружены трещины или разрывы, замените тяги в сборе – ремонт нецелесообразен из-за риска попадания абразива в шарнир. Артикул оригинальной тяги: 1J0 422 803 B (левая) и 1J0 422 804 B (правая). При установке новых тяг смажьте резьбу фиксатором Loctite 243 и затяните контргайку моментом 50 Н·м.
Демонтаж старой рулевой рейки с автомобиля
Перед началом работ убедитесь, что автомобиль зафиксирован на подъемнике или надежных опорах с вывешенными передними колесами. Отсоедините клемму «минус» аккумулятора, чтобы исключить случайное срабатывание подушек безопасности или короткое замыкание. Снимите передние колеса, открутив болты крепления дисков (момент затяжки – 120 Н·м). Демонтируйте защитные кожухи подкрылков, если они мешают доступу к рулевым тягам и рейке.
Отсоедините рулевые наконечники от поворотных кулаков с помощью съемника шаровых опор. Для этого сначала ослабьте контргайку на наконечнике (ключ на 19), затем выпрессуйте палец съемником. Избегайте ударов молотком по резьбе – это приведет к повреждению деталей. После демонтажа наконечников отложите их в сторону, предварительно пометив положение регулировочных муфт для сохранения схождения колес.
Снимите защитный пыльник с карданного вала рулевой колонки. Для этого отверните болт крепления хомута (ключ на 10) и сдвиньте пыльник вверх по валу. Отсоедините карданный вал от шлицевого соединения рейки, предварительно пометив его положение относительно вала рейки для последующей установки без нарушения центровки. При необходимости используйте монтировку для аккуратного разъединения.
Открутите гидравлические шланги от рейки. Подставьте емкость для сбора жидкости, так как после отсоединения потечет остаток масла из системы. Используйте ключ на 17 для накидных гаек шлангов высокого давления и ключ на 19 для шланга обратки. Заткните отверстия шлангов и рейки чистыми заглушками, чтобы предотвратить попадание грязи в систему.
Отверните болты крепления рулевой рейки к подрамнику. На Шкода Октавия Тур рейка фиксируется двумя болтами M12 (момент затяжки – 80 Н·м) и двумя гайками M10 (момент – 50 Н·м). Для доступа к заднему болту потребуется удлинитель с карданным шарниром. При откручивании поддерживайте рейку снизу, чтобы избежать ее падения после снятия последнего крепежа.
Аккуратно извлеките рейку из моторного отсека, поворачивая ее вокруг продольной оси для обхода препятствий (например, стабилизатора поперечной устойчивости). Если рейка закисла в посадочном месте, используйте резиновый молоток для легких ударов по корпусу, избегая повреждения алюминиевых деталей. Проверьте состояние подрамника на наличие коррозии или деформаций – при необходимости очистите поверхность и обработайте антикоррозийным составом.
После демонтажа осмотрите снятую рейку на предмет утечек масла, износа зубчатого вала и состояния сальников. Проверьте люфт в подшипниках и зазоры в зацеплении шестерни с рейкой. Если планируется повторное использование детали, промойте ее внешние поверхности от грязи и продуктов износа, избегая попадания жидкости внутрь механизма. Храните рейку в вертикальном положении, чтобы предотвратить вытекание остатков масла.
Для упрощения последующей сборки зафиксируйте положение регулировочной гайки на рейке с помощью маркера или фотографии. Это позволит сохранить предварительный натяг подшипников при установке новой детали. Перед утилизацией старой рейки слейте остатки гидравлической жидкости в специальную тару и утилизируйте согласно экологическим требованиям.
Установка новой рулевой рейки и подключение всех соединений
Перед установкой новой рейки очистите посадочное место на подрамнике от грязи и остатков старого герметика. Нанесите тонкий слой герметика Loctite 574 на фланец рейки, избегая попадания на шлицы и уплотнительные кольца. Установите рейку на подрамник, совместив метки на корпусе с ответными отверстиями. Затяните крепежные болты моментом 45 Н·м, начиная с центрального, затем поочередно боковые, чтобы избежать перекоса.
Подключение рулевых тяг и гидравлических шлангов требует точности:
- Наверните наконечники рулевых тяг на рейку, предварительно смазав резьбу графитовой смазкой. Затяните контргайки моментом 50 Н·м, удерживая наконечник от проворачивания.
- Подсоедините гидравлические шланги: накидные гайки затягивайте динамометрическим ключом (25 Н·м для шланга высокого давления, 20 Н·м для обратки). Убедитесь, что медные уплотнительные шайбы заменены на новые.
- Проверьте положение рулевого вала: шлицы должны совпасть с валом рейки без усилия. Затяните стяжной болт моментом 30 Н·м.
После установки залейте в бачок ГУР 1 литр жидкости Pentosin CHF 11S и прокачайте систему. Для этого поднимите переднюю часть автомобиля, запустите двигатель и медленно поворачивайте руль от упора до упора 5–6 раз, доливая жидкость по мере необходимости. Следите за отсутствием пузырьков воздуха в бачке – их наличие указывает на необходимость повторной прокачки. Опустите автомобиль и проверьте углы установки колес на стенде.
