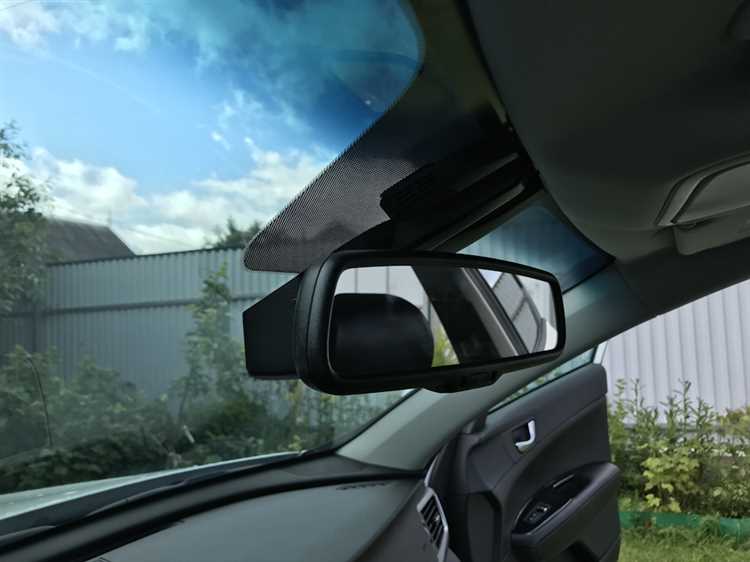

В Kia Optima 2016–2021 годов прокладка провода видеорегистратора требует учета особенностей салона и электрической схемы. Основная сложность – скрыть кабель от зеркала заднего вида до гнезда прикуривателя или блока предохранителей, не нарушая заводскую отделку. Стандартный маршрут: вдоль верхнего уплотнителя лобового стекла, под обшивкой стойки A, далее под пластиковой накладкой порога и ковровым покрытием. Для фиксации используйте пластиковые клипсы 3M или силиконовые стяжки – они не повреждают обшивку и легко демонтируются.
В модификациях с люком (например, Optima GT) провод можно провести через резиновый уплотнитель люка, а затем опустить за обшивкой потолка. Для этого потребуется снять солнцезащитный козырек и часть потолочной панели – работа займет 20–30 минут. Альтернативный вариант – подключение к блоку предохранителей через адаптер с предохранителем на 2 А (например, Add-a-Circuit). Это исключает необходимость тянуть кабель до прикуривателя и снижает риск перегрева.
Для маскировки провода в нижней части салона используйте гофрированную трубку диаметром 6–8 мм – она защищает кабель от перегибов и скрывает его под ковролином. В местах стыков обшивки (например, между дверью и стойкой) применяйте силиконовые вставки или термоусадочные трубки, чтобы избежать трения. Если регистратор питается от USB-порта магнитолы, кабель можно спрятать за центральной консолью, сняв декоративную накладку – для этого достаточно отщелкнуть клипсы плоской отверткой.
При выборе маршрута избегайте зон с подвижными элементами (дверные проемы, педальный узел) и мест с высокой температурой (возле блока климата). Для Kia Optima с кожаной отделкой используйте текстильную ленту вместо пластиковых хомутов – она не оставляет следов на материале. Перед началом работ отключите аккумулятор, чтобы исключить короткое замыкание при подключении к проводке.
Выбор оптимального маршрута прокладки кабеля от зеркала до блока питания
В Kia Optima 2016–2022 годов кабель видеорегистратора удобнее всего прокладывать вдоль штатной проводки лобового стекла, используя существующие зазоры между обшивкой потолка и металлическим каркасом. Начните с демонтажа пластиковой накладки над зеркалом заднего вида – она крепится на двух клипсах и снимается без инструментов. Под ней обнаружится технологический проем, через который проходит жгут проводов от датчика дождя и подсветки салона. Именно этот маршрут минимизирует риск повреждения кабеля при эксплуатации и исключает необходимость сверления дополнительных отверстий.
Далее кабель следует вести по правой стороне лобового стекла, прижимая его к штатной гофре с проводами подушки безопасности. В районе стойки A обшивка держится на трех пластиковых пистонах – их можно аккуратно поддеть плоской отверткой, чтобы завести провод под панель. Избегайте прокладки кабеля в зоне крепления солнцезащитного козырька: при его опускании возможны перегибы и истирание изоляции. Вместо этого используйте зазор между потолочной обивкой и металлическим каркасом кузова, где кабель будет надежно зафиксирован и не создаст помех.
Для перехода от стойки A к передней панели потребуется снять правую боковую накладку торпедо. Она крепится на двух винтах под заглушками и четырех клипсах. После демонтажа открывается доступ к блоку предохранителей и штатной проводке, идущей к блоку управления. Кабель регистратора можно закрепить рядом с жгутом питания прикуривателя, используя пластиковые стяжки или двусторонний скотч 3M VHB. Важно: не прокладывайте провод вблизи высоковольтных линий системы зажигания – это может вызвать помехи в записи.
При выборе маршрута к блоку питания учитывайте расположение разъемов. В Kia Optima оптимальными точками подключения являются:
- Разъем прикуривателя (плюс – красный провод, минус – черный) – простое решение, но требует использования адаптера с предохранителем на 2 А.
- Блок предохранителей под торпедо (предохранитель F35 на 10 А, отвечающий за розетку 12 В) – более надежный вариант, но требует обжимки клемм типа «мама» 6,3 мм.
- Штатный разъем диагностики OBD-II (пин 16 – постоянный плюс, пин 4 – масса) – подходит для регистраторов с низким энергопотреблением, но может конфликтовать с другими устройствами.
На финальном этапе проверьте отсутствие натяжения кабеля при открывании дверей и регулировке зеркала. Убедитесь, что провод не касается движущихся элементов (например, механизма стеклоочистителей) и не провисает в зоне обзора водителя. Для дополнительной маскировки используйте черный кабель сечением 0,5–0,75 мм² с двойной изоляцией – он менее заметен на фоне штатной проводки и лучше защищен от механических повреждений.
Использование штатных клипс и заглушек для фиксации провода вдоль потолка
В Kia Optima заводские клипсы для обшивки потолка расположены с шагом 20–25 см вдоль штатных креплений солнцезащитных козырьков и потолочного плафона. Для фиксации провода регистратора подходят клипсы типа «ёлочка» с артикулом 86560-3X000 (оригинал) или аналоги 90468-4M000 от Hyundai/Kia. Перед установкой снимите потолочную обшивку, начиная с передних углов у лобового стекла, – фиксаторы хрупкие, требуют аккуратного поддевания пластиковой лопаткой.
Провод прокладывайте вдоль штатного жгута, идущего к плафону освещения. В местах изгибов (например, у стойки A) используйте заглушки потолочных ручек с артикулом 81130-3X500 – они имеют внутренний паз шириной 3 мм, куда укладывается провод без дополнительной фиксации. Избегайте натяжения кабеля: оставляйте запас 5–7 см у регистратора и зеркала заднего вида для компенсации вибраций.
Для крепления в средней части потолка подойдут клипсы 86560-2T000 – они шире стандартных и выдерживают нагрузку до 150 г, что достаточно для провода с разъёмом micro-USB. Устанавливайте их через каждые 30 см, совмещая с заводскими точками крепления обшивки. Если клипса не фиксируется плотно, замените её на усиленную модель 86560-3X100 с металлическим сердечником.
В зоне перехода от потолка к лобовому стеклу используйте заглушку датчика дождя (артикул 96310-3X000). Она имеет резиновый уплотнитель, который надёжно удерживает провод и предотвращает его смещение при открывании капота. Перед установкой смажьте уплотнитель силиконовой смазкой для снижения трения – это облегчит последующий демонтаж.
При прокладке вдоль стойки B задействуйте штатные клипсы обшивки (86560-3X200) и заглушку ремня безопасности (81230-3X000). Провод пропускайте через отверстие в заглушке, предварительно расширив его до 4 мм термоусадочной трубкой – это защитит изоляцию от перетирания. В нижней части стойки фиксируйте кабель к жгуту штатной проводки пластиковыми стяжками 2,5×100 мм.
Для маскировки провода у зеркала заднего вида используйте заглушку крепления обшивки потолка (86510-3X000). Она скрывает до 5 мм кабеля и не требует сверления. Если провод виден из-за зеркала, примените чёрную изоленту или термоусадочную трубку диаметром 6 мм – это сольётся с цветом обшивки. Избегайте клеевых лент: они оставляют следы при демонтаже.
После завершения прокладки проверьте фиксацию, потянув за провод с усилием 2–3 кг. Если клипсы или заглушки смещаются, замените их на более жёсткие аналоги или добавьте точку крепления. В местах соприкосновения с металлическими элементами кузова (например, у стоек) обмотайте провод фторопластовой лентой для защиты от коррозии и вибраций.
Маскировка кабеля под уплотнители дверей и стойки лобового стекла
Уплотнители дверей и стоек лобового стекла в Kia Optima – оптимальные зоны для скрытой прокладки провода регистратора. В этих местах кабель не мешает обзору, не повреждается при эксплуатации и остаётся незаметным. Для работы потребуются: пластиковые клипсы-фиксаторы (диаметр 3–5 мм), тонкая нейлоновая стяжка, силиконовая смазка и плоская отвёртка с защитной насадкой.
Начинайте с демонтажа уплотнителя. Подденьте его отвёрткой в районе стойки лобового стекла, начиная с верхней точки, где крепление наименее плотное. Избегайте резких движений – уплотнитель изготовлен из мягкого EPDM-каучука, который легко деформируется. Отсоедините его по всей длине стойки, затем повторите процедуру для дверного уплотнителя, начиная с передней кромки.
- Прокладывайте кабель вдоль внутреннего паза уплотнителя, где расположены металлические фиксаторы. Используйте клипсы-фиксаторы каждые 15–20 см, чтобы исключить провисание.
- Для стойки лобового стекла выбирайте трассу ближе к салонной части – там больше свободного пространства и меньше риск защемления кабеля при закрытии капота.
- В дверном уплотнителе избегайте зоны возле петель: там кабель может перетереться об острые кромки металла.
После укладки обработайте уплотнитель силиконовой смазкой. Это восстановит эластичность материала и предотвратит скрип при трении кабеля о резину. Нанесите смазку тонким слоем на внутреннюю поверхность уплотнителя, затем аккуратно установите его на место, начиная с нижней части стойки или двери. Убедитесь, что кабель не выпирает наружу – при закрытии двери он не должен зажиматься.
Для фиксации провода в труднодоступных местах используйте нейлоновые стяжки. Проденьте их через отверстия в пластиковых накладках стоек или закрепите на штатных клипсах обшивки. Избегайте перетяжки – диаметр кабеля не должен уменьшаться более чем на 10%. В местах изгибов (например, переход с крыши на стойку) оставляйте запас длины 5–7 см, чтобы исключить натяжение при открытии дверей.
Проверьте работоспособность регистратора и герметичность уплотнителей. Закройте двери и капот, затем осмотрите трассу кабеля на предмет видимых участков. При необходимости скорректируйте положение клипс или добавьте дополнительные точки фиксации. В дождливую погоду убедитесь, что вода не проникает в салон через уплотнитель – если заметите протечки, демонтируйте кабель и устраните зазоры с помощью герметика для автомобильных уплотнителей.
Подключение регистратора к скрытым источникам питания в салоне
В Kia Optima 2016–2023 годов заводские разъёмы питания расположены в верхней части центральной консоли, за блоком управления климатом, и в перчаточном ящике. Первый вариант – 12-вольтовая розетка на 120 Вт (максимальный ток 10 А), второй – разъём OBD-II с постоянным напряжением на 16-м контакте (пин 16, +12 В) и зажиганием на 1-м (пин 1, +12 В при включении зажигания). Для подключения регистратора без адаптеров используйте проводку с предохранителем на 2 А и разъёмом Mini-USB или USB-C, в зависимости от модели устройства.
Скрытое подключение к блоку предохранителей требует идентификации цепей с постоянным питанием. В Optima реле ACC (зажигание) и постоянного питания расположены в блоке под рулевой колонкой (предохранители F30 на 10 А и F31 на 15 А). Используйте ответвитель с предохранителем на 1–2 А, подключаемый параллельно штатному, чтобы избежать перегрузки. Для точного определения цепей применяйте мультиметр: измерьте напряжение на ножках предохранителей при выключенном и включённом зажигании.
Альтернативный источник – плафон освещения салона. В Optima провода питания плафона (красный – +12 В, чёрный – масса) выведены в потолочную консоль. Подключите регистратор через диод 1N4007, чтобы исключить обратный ток при выключенном зажигании. Диод устанавливается в разрыв красного провода, анодом к плафону. Этот метод обеспечивает питание только при открытых дверях или включённом свете, что снижает риск разряда аккумулятора.
Для подключения к проводке зеркала заднего вида используйте жгут, идущий к блоку управления. В Optima 4-го поколения за зеркалом проходят провода камеры заднего вида (жёлтый – видеосигнал, красный – +12 В, чёрный – масса). Подключите регистратор к красному проводу через стабилизатор напряжения LM7805, если устройство требует 5 В. Стабилизатор монтируется в корпус зеркала или под обшивкой потолка, фиксируется термоусадкой.
При подключении к блоку управления кузовом (BCM) используйте разъём C201 (серый, 24 контакта), расположенный за бардачком. Контакт 12 (розово-чёрный провод) выдаёт +12 В при включённом зажигании, контакт 24 (чёрный) – масса. Для подключения потребуется обжимной разъём типа «мама» 2,8 мм и термоусадочная трубка. Избегайте прямого подключения к BCM без предохранителя – короткое замыкание может вывести из строя модуль.
Для минимизации видимости проводов используйте штатные каналы прокладки кабелей. В Optima жгуты проходят вдоль левого переднего стойки (под уплотнителем двери), затем под порогом к задней части салона. Провод регистратора закрепите пластиковыми хомутами к штатной проводке, избегая натяжения. В местах изгибов (например, у дверного проёма) применяйте гофрированную трубку диаметром 6–8 мм для защиты от перетирания.

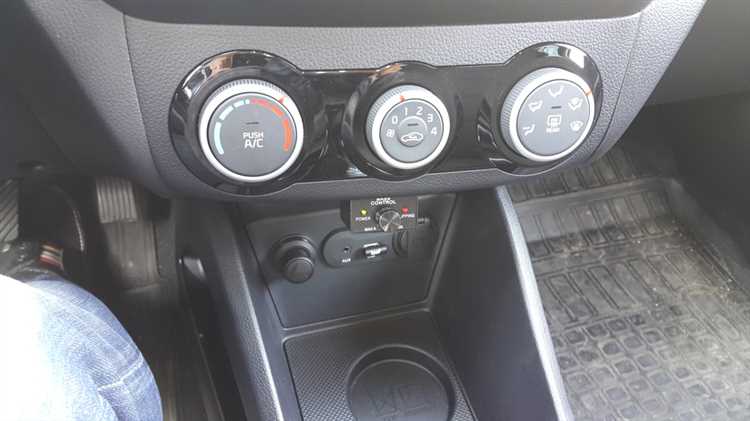

Применение кабель-каналов и декоративных накладок для эстетичного скрытия проводки
Кабель-каналы для Kia Optima подбирают по ширине провода регистратора – оптимальный размер 10×7 мм или 12×10 мм. Пластиковые модели с самоклеящейся основой (например, D-Line DL-1012) фиксируются на стыках лобового стекла и потолка без сверления. Для боковых стоек используют каналы с гибким профилем, повторяющим изгибы кузова, такие как Legrand 06001. Цвет выбирают в тон салона: чёрный для стандартной отделки или серый для светлых интерьеров.
Монтаж начинают с очистки поверхности спиртовой салфеткой и прогрева пластика феном для лучшей адгезии. Провод укладывают в канал, оставляя запас 5–7 см у разъёмов, и фиксируют крышкой с защёлками. На участках с резкими поворотами (например, переход от стойки к потолку) канал режут под углом 45° и соединяют угловыми элементами Hager TEH201. Избегайте натяжения провода – это приводит к отслоению клеевого слоя.
Декоративные накладки маскируют оставшиеся участки проводки, где кабель-каналы неэффективны. Для Kia Optima подходят силиконовые молдинги 3M 06038 шириной 8 мм, повторяющие фактуру заводских уплотнителей. Их наклеивают поверх провода вдоль дверного проёма или по периметру зеркала заднего вида. Альтернатива – текстильные оплётки Techflex PET диаметром 6 мм, которые оборачивают вокруг провода и фиксируют термоусадочной трубкой.
В местах крепления зеркала или датчиков дождя используют микро-каналы OBO Bettermann 2012 сечением 5×5 мм. Они практически незаметны на фоне пластиковых панелей и выдерживают температурные перепады от -40 до +80°C. Для скрытой прокладки за обшивкой двери применяют гофрированные трубки Coroplast 1010 – они защищают провод от перетирания о металлические кромки.
При выборе накладок учитывайте материал отделки салона. Для кожаных сидений подойдут виниловые ленты Scotch 471 под цвет обивки, а для тканевых – нейлоновые стяжки с самоклеящимися площадками Panduit PLT1M-C. Накладки на стойки дверей лучше крепить на двухсторонний скотч 3M VHB 5952, устойчивый к вибрациям.
Скрытие провода под торпедо требует демонтажа нижней панели. Провод пропускают через штатные отверстия в кузове, используя пластиковые втулки HellermannTyton 105-07105 для защиты от перегибов. В местах выхода к разъёму прикуривателя или блоку предохранителей устанавливают разветвители Hirschmann RKM 10, позволяющие подключить регистратор без врезки в штатную проводку.
Финальная проверка включает тестирование натяжения провода при открытии дверей и работе стеклоподъёмников. Кабель-каналы и накладки не должны мешать движению элементов салона или издавать посторонние звуки. Для долговечности креплений рекомендуется раз в полгода обрабатывать клеевые поверхности силиконовой смазкой Liqui Moly 3310, предотвращающей отслоение от перепадов влажности.
