Подшипник полуоси на ВАЗ 2106 – деталь, от которой зависит не только плавность хода, но и безопасность. Стандартный заводской подшипник имеет артикул 2101-2403080 и рассчитан на нагрузку до 1,5 тонны. Однако ресурс оригинальной детали редко превышает 50–70 тысяч километров, особенно при эксплуатации на неровных дорогах или с перегрузом. Первые признаки износа – гул в задней части автомобиля на скорости выше 60 км/ч, вибрация кузова, люфт колеса при поддомкрачивании.
На рынке представлены три основных типа подшипников: оригинальные (ВАЗ), аналоги от российских производителей (например, ГПЗ-23, VBF) и импортные бренды (SKF, FAG, Koyo). Оригинал стоит около 800–1200 рублей, но часто встречаются подделки с заниженным ресурсом. Российские аналоги (ГПЗ-23) обойдутся в 500–700 рублей, при этом их качество не уступает заводскому, если покупать у проверенных поставщиков. Импортные подшипники (SKF VKBA 1307) стоят 1500–2000 рублей, но служат в 1,5–2 раза дольше.
Замена подшипника полуоси требует специнструмента: съемника подшипников (2101-2403080-01), динамометрического ключа (момент затяжки гайки полуоси – 196–235 Н·м), оправки для запрессовки. Без съемника демонтаж старого подшипника превращается в многочасовую борьбу с закисшими деталями. Важно: перед установкой новый подшипник необходимо смазать литолом-24 или аналогом, а сальник полуоси заменить в обязательном порядке – его ресурс сопоставим с ресурсом подшипника.
Типичные ошибки при замене: перетяжка гайки полуоси (приводит к перегреву подшипника), использование ударного инструмента для запрессовки (деформирует обойму), игнорирование проверки биения полуоси (допустимое значение – не более 0,05 мм). Если после замены гул не исчез, проблема может быть в износе посадочного места подшипника в балке – в этом случае потребуется расточка или установка ремонтной втулки.
Какие признаки указывают на износ подшипника полуоси ВАЗ 2106
Первый и наиболее очевидный симптом – гул или вой в задней части автомобиля, усиливающийся при разгоне или движении на скорости свыше 40–60 км/ч. Звук локализуется со стороны неисправного подшипника и напоминает низкочастотный рокот, который пропадает при сбросе газа или торможении. На ранних стадиях износа гул может появляться только при поворотах в одну сторону (например, при левом повороте – если изношен правый подшипник), так как нагрузка на полуось перераспределяется. Если игнорировать этот признак, звук станет постоянным и сопровождаться вибрацией кузова.
Второй характерный признак – люфт полуоси, который проверяется на поддомкраченном автомобиле. Для диагностики:
- Поднимите заднее колесо домкратом и зафиксируйте машину на подставках.
- Возьмитесь за колесо в положениях «3 и 9 часов» и попробуйте покачать его в горизонтальной плоскости.
- Люфт более 0,5 мм указывает на критический износ подшипника или сальника полуоси. Дополнительно проверьте биение колеса – при вращении оно будет «гулять» из стороны в сторону.
При наличии люфта замена подшипника обязательна, так как дальнейшая эксплуатация приведет к разрушению посадочного места в балке заднего моста.
Неравномерный износ шин – косвенный, но важный признак, особенно если он проявляется только на одном заднем колесе. Изношенный подшипник вызывает перекос полуоси, что приводит к неравномерному распределению нагрузки на протектор. Типичные следы:
- Повышенный износ внутренней или наружной кромки шины.
- Появление «пилообразного» рисунка на протекторе.
- Разница в глубине канавок между левой и правой сторонами шины более 1 мм.
Если при осмотре обнаружены такие дефекты, совместите проверку шин с диагностикой подшипника – замена только резины без устранения причины даст временный эффект.
Как правильно подобрать подшипник полуоси для ВАЗ 2106 по производителю и характеристикам

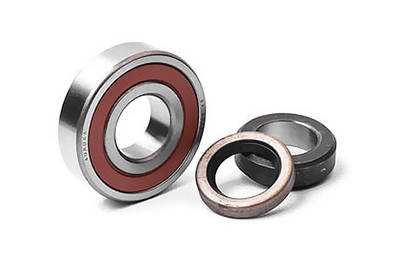

Подшипник полуоси ВАЗ 2106 имеет заводской номер 2101-2403080, внутренний диаметр 30 мм, внешний – 62 мм, ширина – 16 мм. Эти параметры критичны: отклонение даже на 0,5 мм приведёт к люфту или заклиниванию. Оригинальные детали АвтоВАЗа маркируются кодом 2101-2403080-01, но их выпуск давно прекращён. На рынке представлены аналоги от сторонних производителей, среди которых выделяются SKF (Швеция), FAG (Германия) и отечественные VBF (Волжский подшипниковый завод) и ГПЗ (Государственный подшипниковый завод).
SKF и FAG предлагают подшипники с повышенным ресурсом – до 100 000 км пробега против 50 000 у бюджетных аналогов. Их изделия выдерживают динамические нагрузки до 3000 Н и температуры до +120°C без деформации. Однако стоимость таких подшипников в 3–4 раза выше средней по рынку. Для сравнения: VBF и ГПЗ выпускают детали с ресурсом 60 000–80 000 км, но с более жёсткими допусками по шуму и вибрации. При выборе обращайте внимание на маркировку: у SKF это серия 6206-2RS1, у FAG – 6206-2RSR, у VBF – 2101-2403080-А.
Китайские производители, такие как NSK или NTN, часто подделывают под эти бренды. Отличить оригинал можно по качеству упаковки, лазерной гравировке на обойме и отсутствию зазоров при вращении. Подшипники без маркировки или с размытыми надписями прослужат не более 20 000 км. Ещё один признак подделки – неравномерный шаг роликов или грубая обработка поверхности. Для проверки снимите защитную шайбу: у оригинала сепаратор выполнен из стали или полиамида, у подделки – из хрупкого пластика.
При подборе учитывайте условия эксплуатации. Для городского режима с частыми остановками и разгонами подойдут подшипники с усиленным сепаратором, например, SKF 6206-2RS1/C3. Для бездорожья или буксировки выбирайте модели с повышенной грузоподъёмностью – FAG 6206-2RSR-TVH. Отечественные VBF 2101-2403080-А оптимальны для умеренных нагрузок и бюджетного ремонта. Избегайте деталей с пластиковым сепаратором: они не выдерживают температур выше +80°C и разрушаются при попадании грязи.
Проверьте наличие смазки перед установкой. Оригинальные подшипники SKF и FAG заполнены консистентной смазкой на 30–40% объёма, что обеспечивает длительную работу без дополнительного обслуживания. У бюджетных аналогов смазка часто отсутствует или нанесена тонким слоем. В таких случаях используйте литол-24 или специализированные составы типа Mobilgrease XHP 222. Не применяйте графитовые смазки: они не предназначены для высоких оборотов и вызывают перегрев.
Заводская посадка подшипника на полуось – с натягом 0,01–0,03 мм. При замене используйте оправку диаметром 30 мм для запрессовки, чтобы избежать перекоса. Недопустимо нагревать подшипник открытым пламенем: это приводит к отпуску металла и потере прочности. После установки проверьте люфт – он не должен превышать 0,05 мм. Если подшипник вращается с шумом или заедает, замените его: дефектная деталь разрушит посадочное место на полуоси.
Какие инструменты и материалы нужны для замены подшипника полуоси
Для демонтажа и установки подшипника полуоси ВАЗ 2106 потребуется набор ключей: торцевые головки на 10, 12, 13, 17 и 19 мм, а также рожковые или накидные ключи тех же размеров. Обязателен динамометрический ключ с диапазоном 50–150 Н·м для затяжки болтов фланца полуоси с требуемым моментом 65–80 Н·м. Без него невозможно обеспечить правильное усилие, что приведёт к перекосу или повреждению деталей.
Съёмник подшипников – критически важный инструмент. Подойдёт универсальный трёхлапый съёмник с диапазоном захвата 50–100 мм или специализированный для полуосей ВАЗ. Альтернатива – пресс с набором оправок, но он требует больше места и навыков. Для выпрессовки старого подшипника также понадобится молоток весом 800–1000 г и зубило с шириной лезвия 15–20 мм для срубания стопорного кольца.
Новый подшипник должен соответствовать артикулу 2101-2403080 или его аналогам от проверенных производителей: SKF VKBA 1307, FAG 545312A, SNR R155.81. Вместе с подшипником меняют сальник полуоси (артикул 2101-2401034) и стопорное кольцо (2101-2403084). Смазка Литол-24 или её аналог (например, Mobilgrease XHP 222) необходима для заполнения полости подшипника перед установкой – достаточно 50–70 г на узел.
Домкрат и подставки под кузов обязательны для безопасного подъёма автомобиля. Подойдёт штатный домкрат ВАЗ, но лучше использовать гидравлический с грузоподъёмностью не менее 2 тонн. Для фиксации полуоси при откручивании гайки фланца потребуется монтажная лопатка или мощная отвёртка с шириной жала 10–12 мм, чтобы застопорить фланец через отверстия в тормозном барабане.
Дополнительные расходники: герметик для фланца (например, ABRO 999 или Loctite 574) – наносится тонким слоем на привалочную поверхность, чтобы предотвратить течь масла. Наждачная бумага зернистостью P120–P180 нужна для зачистки посадочного места подшипника от ржавчины и заусенцев. Ветошь или салфетки без ворса пригодятся для удаления старой смазки и проверки чистоты поверхностей.
Из вспомогательных инструментов пригодится штангенциркуль для проверки диаметра посадочного места (должен быть 35±0,01 мм) и щуп 0,05 мм для контроля зазора между подшипником и полуосью. Ударная отвёртка с набором бит поможет открутить прикипевшие болты крепления тормозного барабана. Работать удобнее на смотровой яме или эстакаде, но при их отсутствии можно обойтись широкими досками для распределения нагрузки от домкрата.
Пошаговая инструкция по снятию полуоси и демонтажу старого подшипника
Поднимите заднюю часть автомобиля на домкрате, зафиксируйте страховочными опорами и снимите колесо. Отверните четыре гайки крепления тормозного барабана ключом на 12 мм – если барабан не снимается, обстучите его молотком через деревянную проставку. Отсоедините тормозные колодки, отведя их от полуоси с помощью плоской отвертки, и снимите стяжные пружины. Открутите четыре болта крепления полуоси головкой на 17 мм, удерживая полуось от проворачивания монтировкой. Аккуратно вытащите полуось из моста, придерживая её за фланец – если она закисла, используйте съёмник или лёгкие удары молотком по фланцу через проставку.
Зафиксируйте полуось в тисках за фланец, предварительно подложив мягкие накладки. Срежьте стопорное кольцо подшипника болгаркой или спилите его напильником – избегайте повреждения посадочного места. Установите полуось вертикально в пресс и выпрессуйте старый подшипник, используя оправку диаметром 50–55 мм. Если пресса нет, воспользуйтесь молотком и зубилом: наносите удары по внутреннему кольцу подшипника, равномерно перемещаясь по окружности. Очистите посадочное место от грязи и ржавчины металлической щёткой, проверьте его на отсутствие задиров – при необходимости зачистите мелкой наждачной бумагой.
Перед установкой нового подшипника смажьте посадочное место тонким слоем литола или аналогичной смазки. Нагрейте новый подшипник в масле до 80–90°C – это облегчит монтаж. Запрессуйте его на полуось с помощью пресса и оправки, упираясь только во внутреннее кольцо. Установите новое стопорное кольцо, убедившись в его плотной посадке. Проверьте вращение подшипника – оно должно быть плавным, без заеданий и люфта.
Как установить новый подшипник полуоси без повреждений и перекосов
Перед началом установки убедитесь, что посадочное место на полуоси и в балке заднего моста очищено от грязи, ржавчины и остатков старого подшипника. Используйте металлическую щетку и наждачную бумагу с зернистостью P120–P240. Проверьте диаметр посадочного места штангенциркулем – он должен составлять 30±0,015 мм. Превышение допуска даже на 0,05 мм приведет к неправильной посадке и преждевременному износу.
Нагрейте новый подшипник в масляной ванне до температуры 80–90°C. Используйте термометр для контроля – перегрев свыше 120°C разрушит смазку и уплотнения. Альтернативный метод – индукционный нагреватель, который обеспечивает равномерный прогрев без локальных перегревов. Холодная запрессовка недопустима: усилие, необходимое для установки, возрастает в 3–4 раза, что увеличивает риск перекоса.
Для запрессовки подготовьте оправку из мягкого металла (алюминий, латунь) с наружным диаметром 29,9 мм и внутренним отверстием на 0,5 мм больше диаметра полуоси. Оправка должна иметь фаску 10° для равномерного распределения нагрузки. Запрессовывайте подшипник строго перпендикулярно оси, контролируя положение через каждые 5 мм хода. Используйте гидравлический пресс с усилием не более 2,5 тонны – превышение приведет к деформации внутренней обоймы.
- Нанесите на посадочную поверхность тонкий слой трансмиссионного масла GL-5 – это снизит трение и предотвратит задиры.
- Установите подшипник на полуось так, чтобы маркировка на торце была обращена наружу.
- Перед запрессовкой проверьте соосность оправки и полуоси с помощью угольника.
После установки дайте подшипнику остыть до комнатной температуры. Проверьте легкость вращения – оно должно быть плавным, без заеданий и люфта. Если подшипник вращается туго, разберите узел и проверьте наличие перекоса или деформации. Для контроля используйте индикатор часового типа: радиальное биение не должно превышать 0,03 мм.
Установите стопорное кольцо, предварительно нагрев его до 200°C. Кольцо должно свободно садиться в канавку на полуоси без приложения усилий. После остывания проверьте зазор между кольцом и подшипником – он должен составлять 0,05–0,1 мм. При отсутствии зазора подшипник будет зажат, что приведет к перегреву и разрушению сепаратора.
Смажьте подшипник литолом-24 или аналогом (например, Mobilgrease XHP 222) через пресс-масленку, если она предусмотрена конструкцией. Заполните полость на 30–40% объема – избыток смазки приведет к ее выдавливанию и загрязнению тормозных механизмов. Установите полуось в балку, затяните болты крепления фланца моментом 40–50 Н·м. Проверьте отсутствие осевого люфта, покачав полуось рукой – допустимое смещение не более 0,1 мм.
Нужно ли менять сальник полуоси при замене подшипника и как это сделать
Замена сальника полуоси при установке нового подшипника на ВАЗ 2106 – обязательная процедура. Сальник предотвращает утечку трансмиссионного масла из заднего моста, а его износ или повреждение приводят к попаданию смазки на подшипник, что сокращает срок его службы. Средний ресурс сальника составляет 50–70 тыс. км, но при демонтаже полуоси он часто деформируется или теряет герметичность. Даже если визуально сальник выглядит целым, микротрещины или потеря эластичности резины делают его ненадежным. Стоимость сальника (артикул 2101-2401034) не превышает 150–200 рублей, что несопоставимо с риском повторного ремонта.
Для замены сальника потребуется съемник, молоток, отвертка с плоским жалом и оправка диаметром 40–45 мм. После извлечения полуоси из моста сальник поддевают отверткой и выбивают легкими ударами молотка по оправке, упираясь в его внутреннюю кромку. Новый сальник запрессовывают тем же инструментом, предварительно смазав рабочую кромку трансмиссионным маслом. Важно установить его строго перпендикулярно оси, иначе герметичность будет нарушена. Глубина запрессовки – до упора в посадочное гнездо, без перекосов.
Перед установкой сальника проверьте состояние поверхности полуоси в месте контакта с ним. Царапины, задиры или коррозия приведут к быстрому износу нового уплотнения. При наличии повреждений шейку полуоси шлифуют на токарном станке или заменяют деталь целиком. Также очистите посадочное гнездо в картере моста от старого герметика и грязи – даже мелкие частицы могут стать причиной протечки. После установки сальника заполните мост трансмиссионным маслом ТАД-17И или его аналогом до уровня контрольного отверстия.
После сборки проверьте герметичность системы: запустите двигатель, включите передачу и дайте поработать на холостых оборотах 2–3 минуты. Осмотрите место стыка полуоси с мостом – подтеканий быть не должно. Если масло просачивается, сальник установлен неправильно или поврежден. В этом случае процедуру замены придется повторить. Не используйте герметики для уплотнения сальника – они нарушают его работу и могут попасть в подшипник, вызвав заклинивание.
Как проверить правильность установки подшипника и собрать полуось обратно
После запрессовки подшипника на полуось проверьте его положение: наружное кольцо должно плотно прилегать к буртику вала без перекосов, а внутреннее – свободно вращаться без заеданий и люфта. Используйте индикатор часового типа для контроля радиального биения – допустимое значение не более 0,05 мм. Прокрутите подшипник вручную: вращение должно быть плавным, без посторонних шумов и сопротивления. Если обнаружены отклонения, демонтируйте деталь и повторите установку, предварительно очистив посадочные поверхности от заусенцев и смазав их литолом-24.
Сборку полуоси начинайте с установки сальника: запрессуйте его до упора в посадочное гнездо, используя оправку диаметром 52 мм, чтобы избежать повреждения рабочей кромки. Нанесите тонкий слой трансмиссионного масла на кромку сальника и шейку полуоси перед монтажом. Установите полуось в кожух заднего моста, совместив шлицы с шестерней дифференциала, и затяните гайку крепления фланца моментом 180–220 Н·м. Проверьте осевой люфт полуоси – он не должен превышать 0,1 мм; при необходимости отрегулируйте подбором шайб толщиной 0,05–0,2 мм. После сборки прокрутите колесо на поддомкраченном автомобиле: вращение должно быть бесшумным, без вибраций и подклинивания.
Типичные ошибки при замене подшипника полуоси и как их избежать
Вторая ошибка – игнорирование проверки состояния сопряжённых деталей. Часто после замены подшипника полуось быстро выходит из строя из-за износа шлицевого соединения или деформации фланца. Перед установкой нового подшипника осмотрите шлицы на полуоси и ответную часть в дифференциале: задиры, сколы или люфт свыше 0,15 мм требуют замены полуоси или ремонта редуктора. Также проверьте биение фланца полуоси индикатором часового типа – допустимое значение не более 0,05 мм. Если биение превышено, фланец нужно проточить или заменить полуось целиком.
Третья критическая ошибка – неправильная регулировка момента затяжки гайки полуоси. Затяжка «на глаз» или с недостаточным усилием приводит к люфту подшипника, а перетяжка – к его перегреву и заклиниванию. Для ВАЗ 2106 момент затяжки гайки полуоси составляет 180–220 Н·м. Используйте динамометрический ключ и затягивайте гайку в два этапа: сначала до 100 Н·м, затем окончательно до требуемого значения. После затяжки проверните полуось вручную – она должна вращаться свободно, без заеданий и посторонних шумов. Если подшипник «гудит» сразу после установки, гайка затянута неверно.
